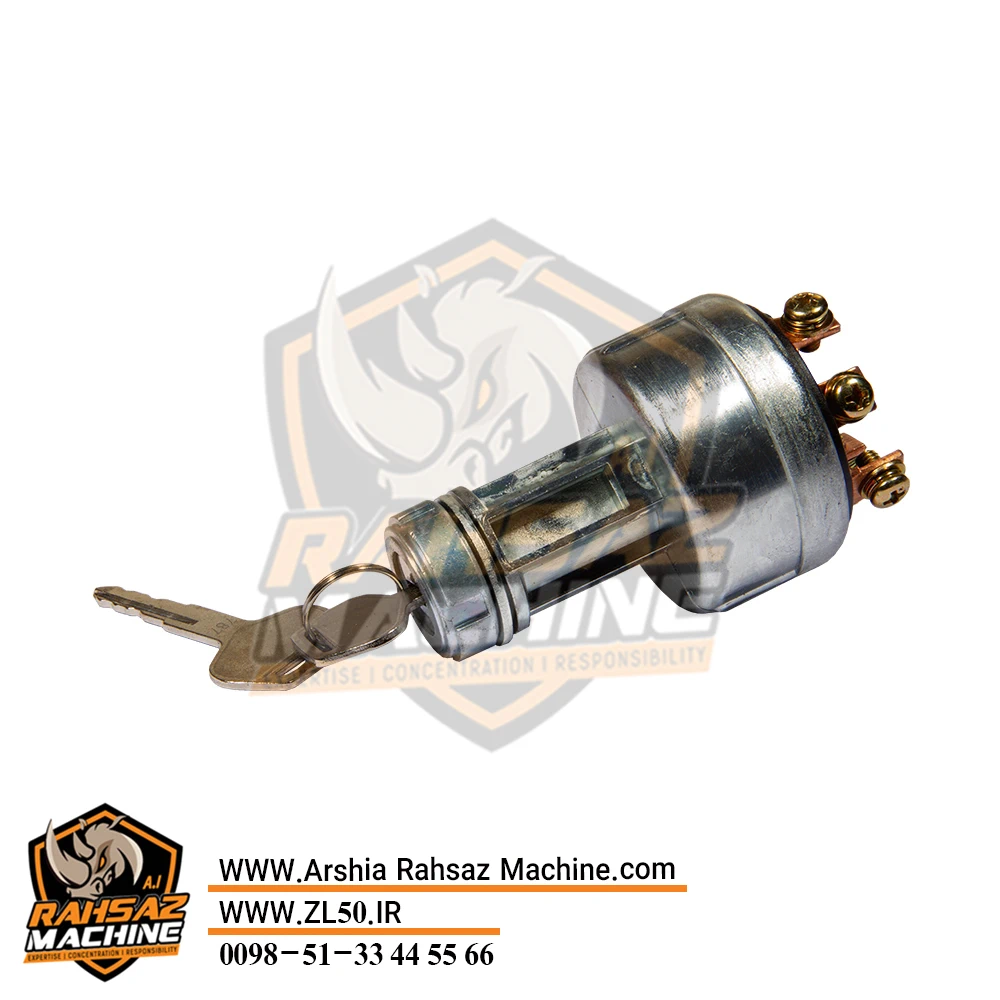

سوئیچ استارت لودر چینی یکی از قطعات الکتریکی سیستم راهاندازی دستگاه است که در مدار برق لودر قرار میگیرد. این قطعه معمولاً از طریق چرخاندن کلید، مدارهای مختلف برق را در وضعیتهای مشخص فعال یا غیرفعال میکند و در مرحله استارت، فرمان لازم را برای راهاندازی موتور ارسال میکند.
سوئیچ استارت علاوه بر نقش آن در روشن کردن موتور، میتواند وظیفه کنترل برق برخی از مدارهای اصلی لودر را نیز بر عهده داشته باشد. به همین دلیل، خرابی آن ممکن است فقط به روشن نشدن موتور محدود نشود و در عملکرد برخی تجهیزات الکتریکی نیز اختلال ایجاد کند.
در لودرهای چینی که در محیطهای کاری سخت مانند معادن، پروژههای عمرانی، کارگاهها و محوطههای بارگیری فعالیت میکنند، سلامت قطعات الکتریکی اهمیت زیادی دارد و سوئیچ استارت نیز از این موضوع مستثنی نیست.
کاربرد سوئیچ استارت لودر
سوئیچ استارت وظیفه کنترل مسیرهای اصلی برق در هنگام روشن و خاموش کردن دستگاه را بر عهده دارد. با قرار دادن کلید در وضعیت مناسب، برق مورد نیاز مدارهای مختلف فعال شده و در مرحله استارت، فرمان لازم به مدار راهاندازی موتور ارسال میشود.
از مهمترین کاربردهای سوئیچ استارت میتوان به موارد زیر اشاره کرد:
قطع و وصل برق مدارهای اصلی
فعالسازی سیستم برق لودر
ارسال فرمان به مدار استارت
کنترل فرآیند روشن و خاموش کردن موتور
ایجاد ارتباط الکتریکی بین مدارهای مختلف در وضعیتهای مختلف کلید
عملکرد دقیق هر وضعیت سوئیچ به طراحی سیستم برق و مدار الکتریکی لودر بستگی دارد.
نحوه عملکرد سوئیچ استارت
سوئیچ استارت دارای مجموعهای از کنتاکتهای الکتریکی است که با چرخاندن کلید، در وضعیتهای مختلف به یکدیگر متصل یا از هم جدا میشوند.
در حالت خاموش، مدارهای اصلی برق در وضعیت غیرفعال قرار دارند. با قرار دادن کلید در وضعیت روشن، مدارهای مورد نیاز سیستم برق فعال میشوند. در مرحله بعد، با چرخاندن کلید به وضعیت استارت، مدار مربوط به راهاندازی فعال شده و فرمان لازم به استارت موتور ارسال میشود.
پس از روشن شدن موتور، کلید باید به وضعیت کاری بازگردد تا موتور استارت از مدار خارج شود. ادامه درگیر بودن مدار استارت پس از روشن شدن موتور میتواند باعث آسیب به مجموعه استارت شود.
بنابراین سوئیچ استارت نقش واسطهای مهم بین اپراتور و مدارهای الکتریکی لودر دارد.
ماشینآلات مورد استفاده
این قطعه بهصورت عمومی برای لودرهای چینی معرفی شده است. از آنجا که مدل دقیق لودر، برند و نوع سیستم برق در اطلاعات ارائهشده مشخص نشده است، نمیتوان مدل خاصی را بدون تأیید فنی به این سوئیچ نسبت داد.
هنگام خرید سوئیچ استارت لودر چینی، باید مشخصات سوئیچ موجود روی دستگاه از نظر تعداد پایهها، نوع سوکت، ابعاد، محل نصب و عملکرد وضعیتهای مختلف کلید با نمونه جایگزین مطابقت داده شود.
علائم خرابی سوئیچ استارت لودر
خرابی سوئیچ استارت میتواند با علائم مختلفی همراه باشد. برخی از مهمترین نشانهها عبارتاند از:
روشن نشدن لودر
اگر با چرخاندن کلید هیچ فرمانی به مدار استارت ارسال نمیشود، یکی از احتمالات میتواند خرابی سوئیچ استارت باشد. البته باتری، استارت، رله و سیمکشی نیز باید بررسی شوند.
قطع و وصل شدن برق
شل شدن یا فرسودگی کنتاکتهای داخلی سوئیچ ممکن است باعث قطع و وصل شدن برق برخی مدارها شود.
عملکرد نامنظم هنگام چرخاندن کلید
اگر برای روشن شدن دستگاه لازم باشد کلید در زاویه خاصی نگه داشته شود یا چند بار چرخانده شود، احتمال وجود مشکل در کنتاکتهای داخلی سوئیچ وجود دارد.
گرم شدن سوئیچ یا اتصالات
افزایش دمای غیرطبیعی سوئیچ یا محل اتصال سیمها میتواند نشانه وجود مقاومت الکتریکی بالا، اتصال نامناسب یا عبور جریان نامتناسب باشد.
کار نکردن برخی تجهیزات الکتریکی
در صورتی که با قرار دادن کلید در وضعیت روشن، برخی تجهیزات برقی فعال نشوند، باید سوئیچ و مسیرهای خروجی آن نیز بررسی شود.
علتهای خرابی سوئیچ استارت
سوئیچ استارت در اثر استفاده مداوم و شرایط کاری لودر ممکن است بهمرور فرسوده شود. مهمترین عوامل خرابی عبارتاند از:
فرسودگی کنتاکتهای داخلی
استفاده طولانیمدت
ورود گردوغبار و آلودگی
نفوذ رطوبت
شل شدن اتصالات
آسیبدیدگی سوکت
فشار یا ضربه به قسمت کلید
اتصال کوتاه در مدارهای الکتریکی
عبور جریان بیش از ظرفیت مدار
کیفیت پایین قطعه
در برخی موارد نیز مشکل اصلی از خود سوئیچ نیست و خرابی باتری، رله استارت، فیوز، سیمکشی یا استارت موتور میتواند علائمی مشابه ایجاد کند.
نکات مهم هنگام خرید سوئیچ استارت لودر چینی
برای خرید سوئیچ استارت مناسب، صرفاً مشابه بودن ظاهر قطعه کافی نیست. موارد زیر باید بررسی شوند:
۱. تعداد پایهها و نوع اتصال
تعداد پایهها و نحوه قرارگیری ترمینالها باید با سوئیچ نصبشده روی لودر مطابقت داشته باشد.
۲. ابعاد و محل نصب
ابعاد بدنه و قسمت نصب سوئیچ باید با پنل یا محل قرارگیری آن روی دستگاه سازگار باشد.
۳. عملکرد وضعیتهای کلید
ترتیب عملکرد وضعیتهای خاموش، روشن و استارت باید با مدار برق لودر مطابقت داشته باشد.
۴. کیفیت کنتاکتهای داخلی
کنتاکتهای با کیفیت مناسب میتوانند عملکرد پایدارتر و عمر مفید بیشتری داشته باشند.
۵. کیفیت بدنه و مغزی سوئیچ
بدنه و مغزی سوئیچ باید در برابر لرزش و شرایط کاری ماشینآلات مقاومت مناسبی داشته باشند.
۶. مقایسه با قطعه قدیمی
بهتر است پیش از خرید، سوئیچ قدیمی از نظر شکل، ابعاد، تعداد پایهها، سوکت و نحوه اتصال با نمونه جدید مقایسه شود.
نکات نگهداری سوئیچ استارت
سوئیچ استارت معمولاً نیاز به سرویس دورهای پیچیدهای ندارد؛ اما بررسی سلامت سوکتها و اتصالات برق میتواند از بروز بسیاری از مشکلات جلوگیری کند.
در صورت مشاهده شل بودن سوکت، خوردگی ترمینالها یا آسیب سیمکشی، بهتر است مشکل در سریعترین زمان برطرف شود.
همچنین نباید برای روشن کردن موتور، کلید را با فشار یا ضربه زیاد بچرخاند. استفاده صحیح از کلید میتواند از آسیب مکانیکی به مغزی و کنتاکتهای داخلی جلوگیری کند.
متریال و روش ساخت سوئیچ استارت
سوئیچ استارت از مجموعهای از قطعات پلیمری، کنتاکتهای رسانای الکتریکی، ترمینالها، فنرها و اجزای مکانیکی داخلی تشکیل میشود. بدنه معمولاً از پلیمر مهندسی مقاوم ساخته میشود تا در برابر ضربه، لرزش و شرایط محیطی مقاومت مناسبی داشته باشد.
کنتاکتهای داخلی از مواد رسانای مناسب ساخته میشوند و باید قابلیت عبور جریان الکتریکی و تحمل تعداد زیادی سیکل قطع و وصل را داشته باشند. برخی قطعات فلزی نیز با فرآیندهایی مانند پرسکاری، شکلدهی، ماشینکاری و عملیات سطحی تولید میشوند.
در مرحله مونتاژ، اجزای مکانیکی و الکتریکی درون بدنه قرار گرفته و عملکرد هر وضعیت کلید از نظر اتصال صحیح مدارهای الکتریکی بررسی میشود. کیفیت ساخت کنتاکتها و دقت مونتاژ تأثیر مستقیمی بر عملکرد و دوام سوئیچ دارد.
جمعبندی
سوئیچ استارت لودر چینی یکی از قطعات مهم سیستم برق و راهاندازی دستگاه است که وظیفه کنترل مدارهای الکتریکی و ارسال فرمان استارت موتور را بر عهده دارد. خرابی این قطعه میتواند باعث روشن نشدن لودر، قطع و وصل شدن برق یا عملکرد نامنظم برخی تجهیزات الکتریکی شود.
هنگام خرید سوئیچ استارت، تطبیق تعداد پایهها، نوع اتصال، ابعاد، نحوه نصب و عملکرد کلید با قطعه موجود روی لودر اهمیت زیادی دارد.
