نقشههای فنی توربین و گیربکس مکانیکی لودر ZL50
نقشههای فنی توربین و گیربکس مکانیکی لودر ZL50 برای شناخت ساختار مجموعه انتقال قدرت، محل قرارگیری قطعات و ارتباط میان اجزای مختلف گیربکس و توربین کاربرد دارند. این نقشهها میتوانند برای تعمیرکاران، کارشناسان فنی، مالکین ماشینآلات و تأمینکنندگان لوازم یدکی در زمان عیبیابی، باز و بست، تعمیر و شناسایی قطعات مورد استفاده قرار گیرند.

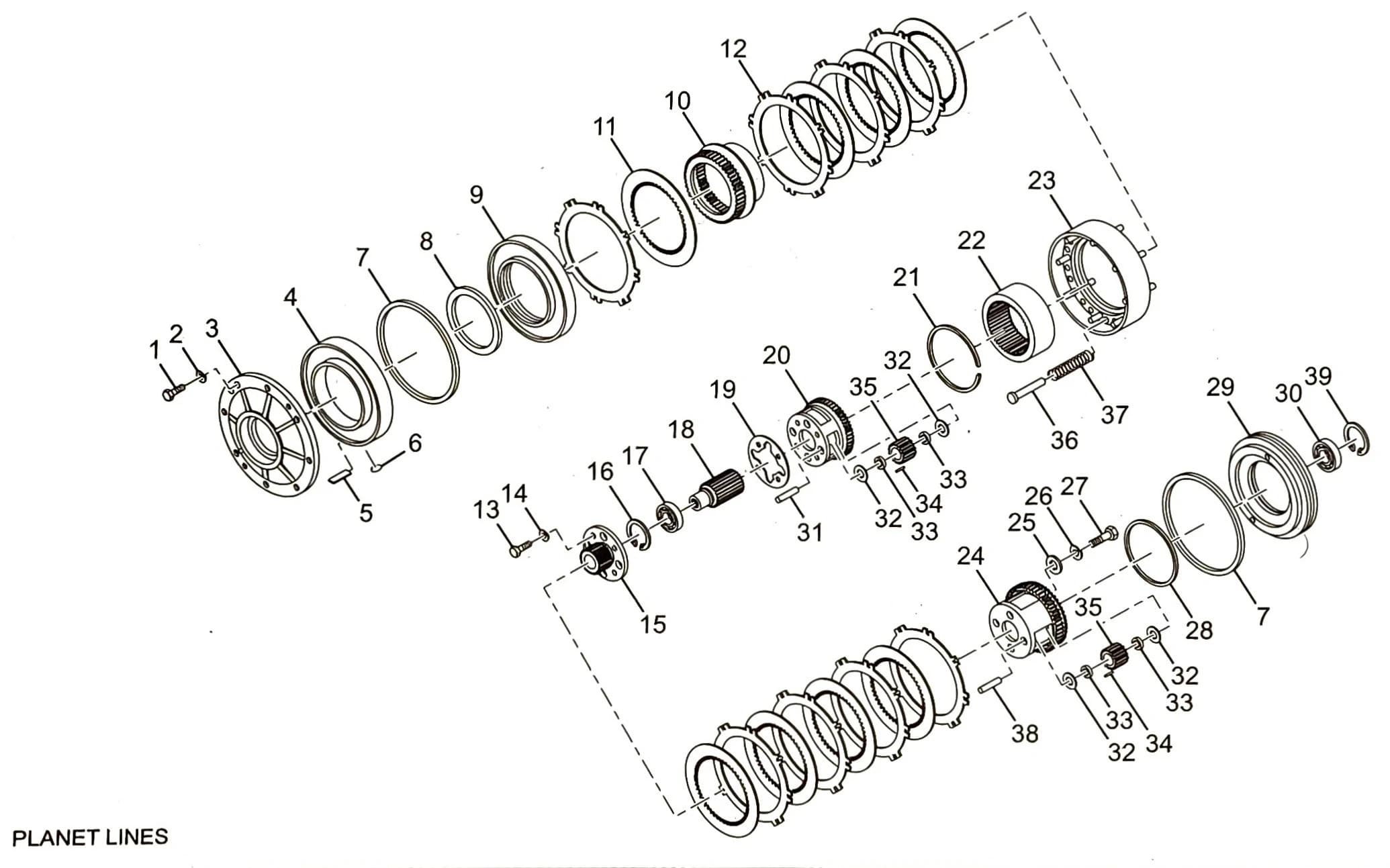

نقشه انفجاری گیربکس مکانیکی ZL50
نقشه انفجاری گیربکس مکانیکی لودر ZL50 اجزای مختلف مجموعه انتقال قدرت را بهصورت تفکیکشده نمایش میدهد. کارتل، توری مکش روغن، پمپ حرکت، شیر کنترل، شافت خروجی، پوسته گیربکس و مجموعه چرخدندهها از جمله بخشهایی هستند که در نقشههای این دسته قابل بررسیاند.
این ساختار تصویری به تعمیرکار کمک میکند محل نصب قطعات را بهتر تشخیص دهد و هنگام باز کردن یا مونتاژ مجدد مجموعه، ارتباط میان اجزا را با ساختار گیربکس تطبیق دهد.
نقشه فنی توربین و گیربکس لودر ZL50
توربین و گیربکس مکانیکی از بخشهای مهم سیستم انتقال قدرت لودر هستند و عملکرد صحیح آنها به هماهنگی میان مجموعههای مختلف مکانیکی، روغنکاری و انتقال نیرو وابسته است. نقشه فنی میتواند در بررسی ساختار توربین، اجزای گیربکس و ارتباط میان بخشهای مختلف مجموعه مورد استفاده قرار گیرد.
در این مجموعه، نقشههای مرتبط با توربین، پمپ حرکت، دندههای PTO، مراحل مختلف انتقال قدرت، دندهها و شافتهای گیربکس نیز ارائه شدهاند و برای بررسی دقیقتر ساختار هر قسمت کاربرد دارند.
قطعات گیربکس مکانیکی لودر ZL50
گیربکس مکانیکی لودر ZL50 از قطعات و مجموعههای متعددی تشکیل شده است. شافت خروجی، کاریر، چرخدندهها، پمپ حرکت، شیر کنترل، پوسته گیربکس، فیلتر و اجزای مرتبط با روغنکاری از جمله بخشهایی هستند که در نقشههای فنی این دسته قابل شناساییاند.
شناخت محل قرارگیری قطعه در نقشه انفجاری میتواند هنگام سفارش لوازم یدکی مفید باشد؛ بهخصوص زمانی که نام قطعه مشخص نیست یا چند قطعه از نظر ظاهری مشابه هستند.

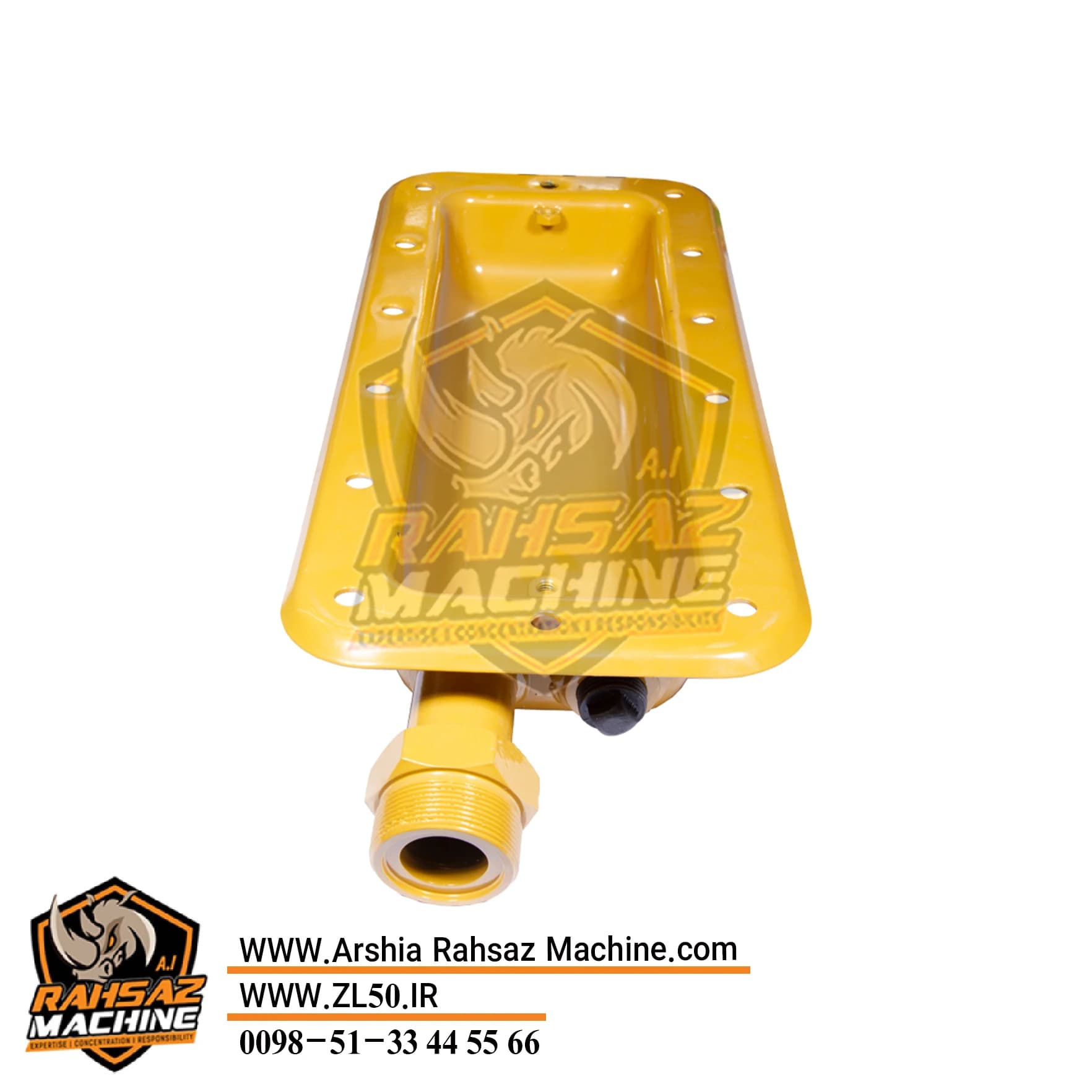

نقشه کارتل و سیستم روغنکاری گیربکس
کارتل گیربکس و توری مکش روغن بخشی از سیستم روغنکاری مجموعه انتقال قدرت هستند. نقشه انفجاری این قسمت محل قرارگیری کارتل، توری و قطعات مرتبط را نمایش میدهد و میتواند هنگام باز و بست، سرویس یا تعویض قطعات مورد استفاده قرار گیرد.
بررسی وضعیت روغن، فیلتر و اجزای مرتبط با گردش روغن در گیربکس اهمیت زیادی دارد. وجود آلودگی، کاهش سطح روغن یا ایراد در قطعات سیستم روغنکاری میتواند بر عملکرد مجموعه تأثیر بگذارد و نیازمند بررسی فنی باشد.

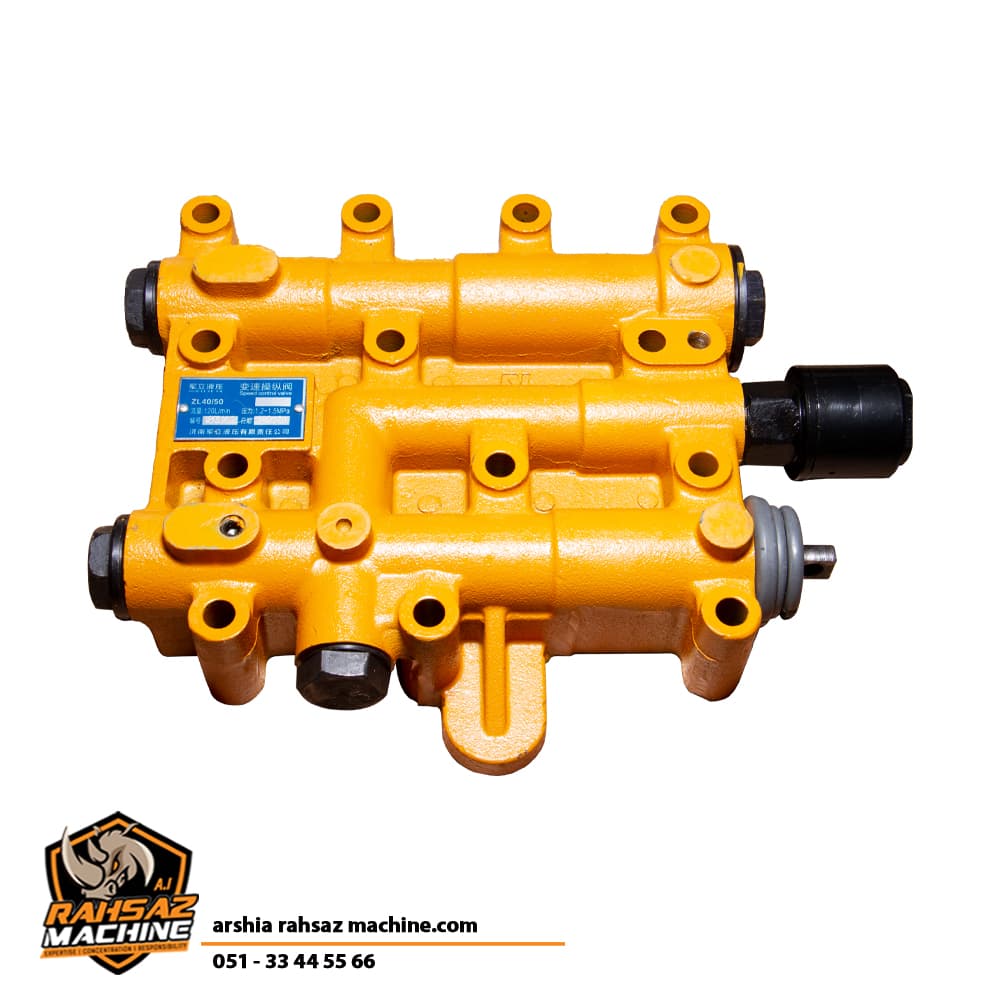

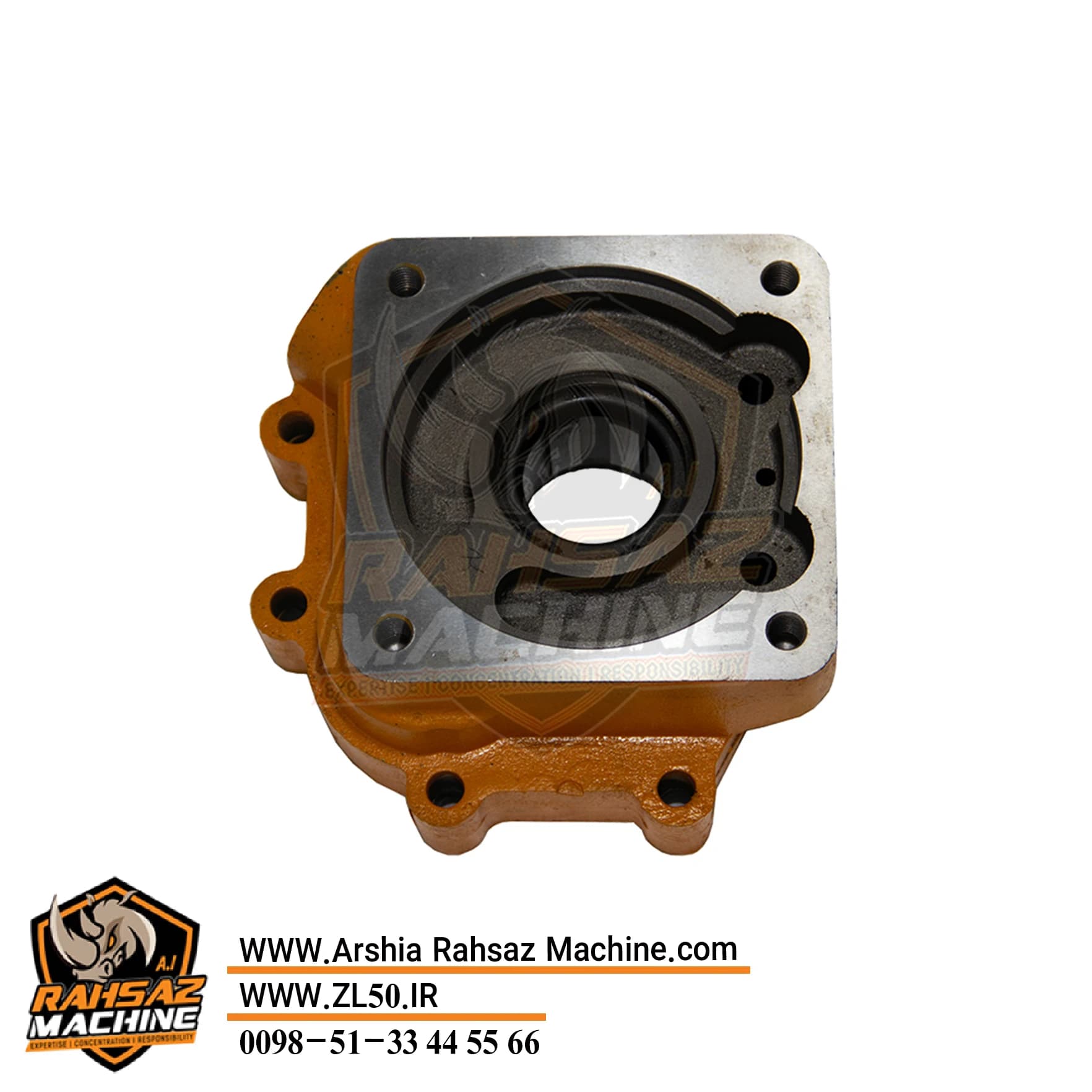

نقشه پمپ حرکت و شیر کنترل گیربکس
پمپ حرکت و شیر کنترل از اجزای مهم مجموعه گیربکس مکانیکی هستند. نقشه انفجاری این قطعات به شناسایی ساختار داخلی و محل قرارگیری اجزای مختلف کمک میکند و میتواند در زمان تعمیر و تعویض قطعات مرجع مناسبی باشد.
برای شناسایی دقیق قطعات این قسمت، تطبیق مدل گیربکس، شماره فنی قطعه و مشخصات دستگاه اهمیت دارد. شباهت ظاهری یک قطعه به نمونه موجود روی دستگاه، بهتنهایی برای اطمینان از سازگاری کافی نیست.

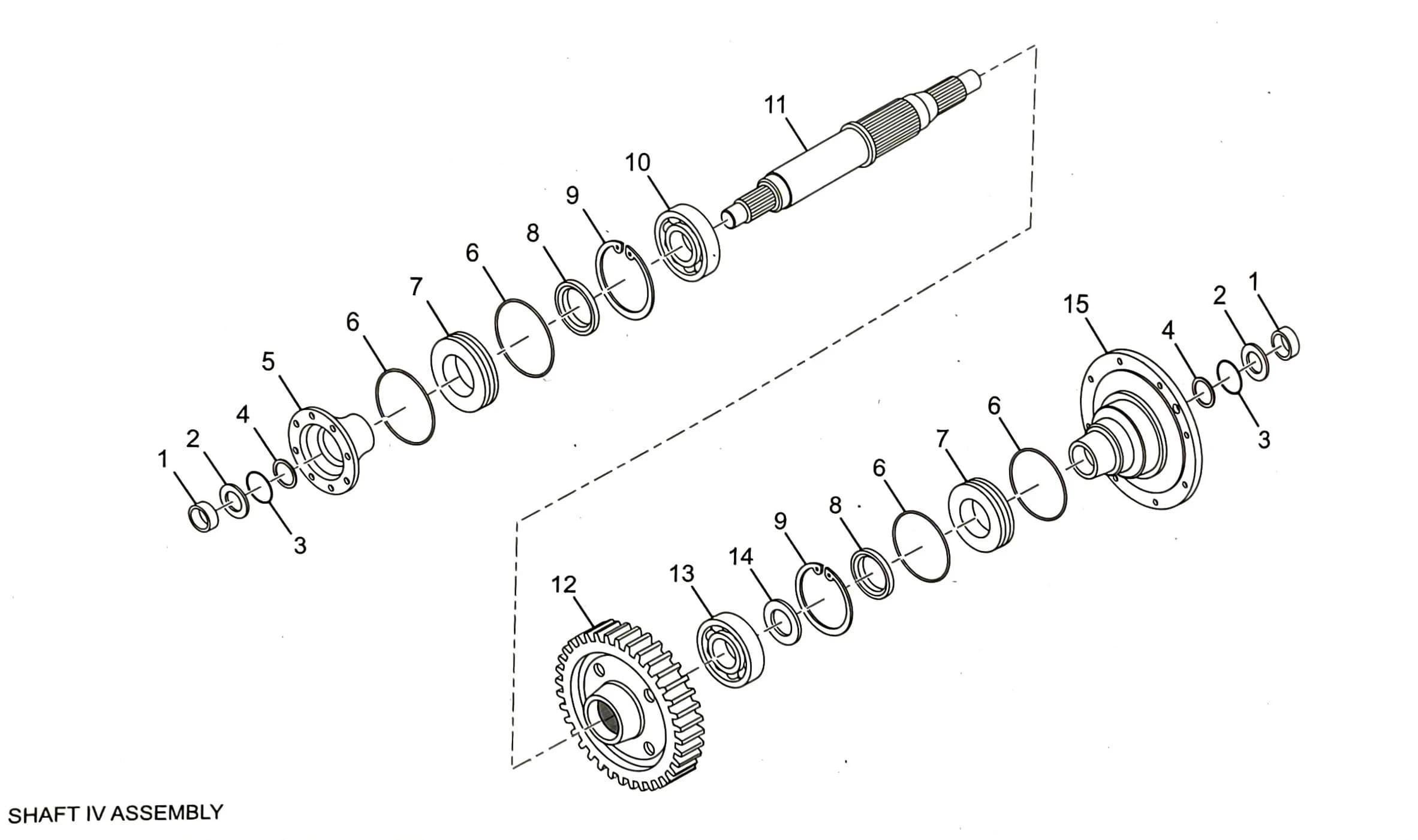

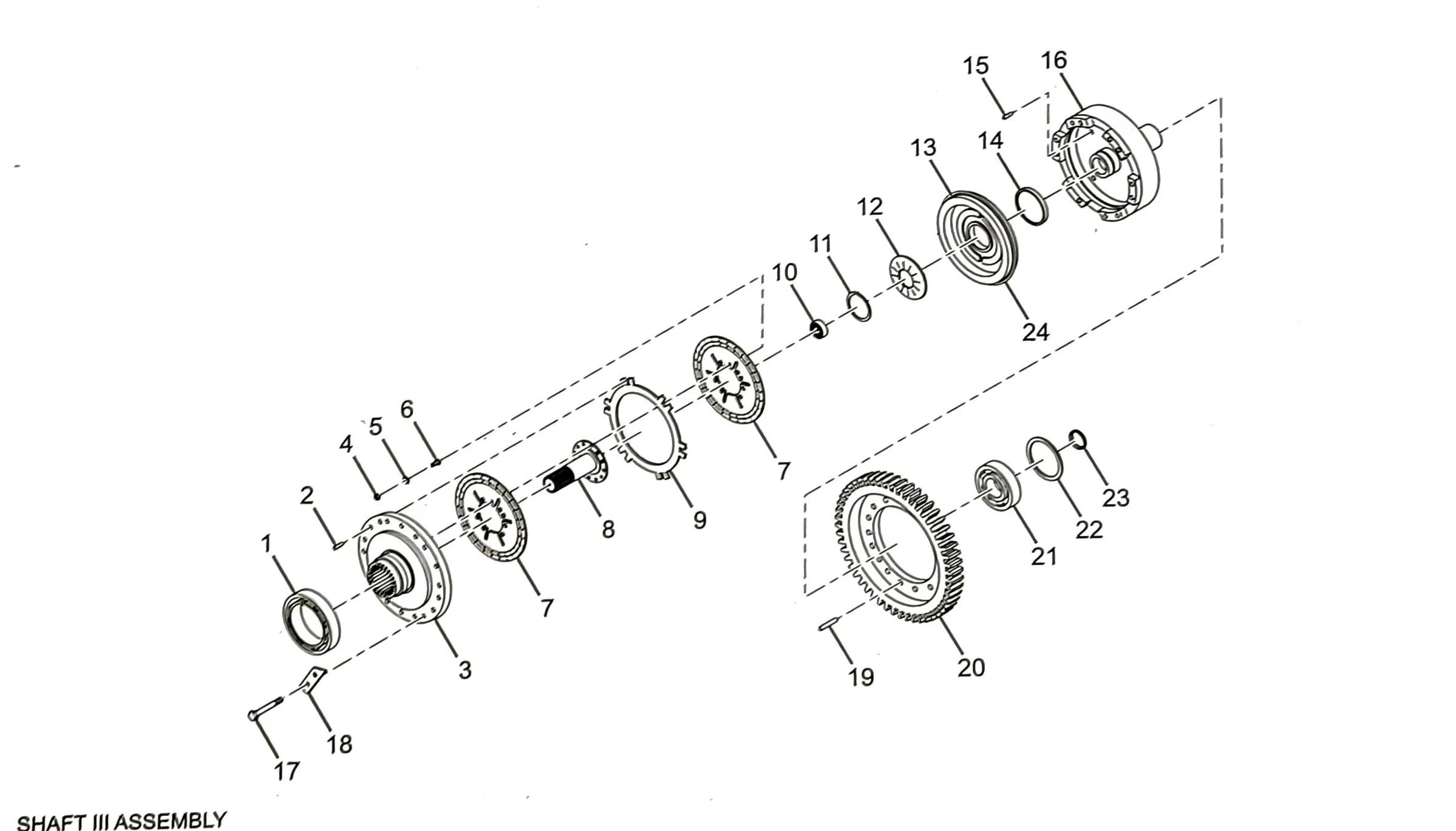

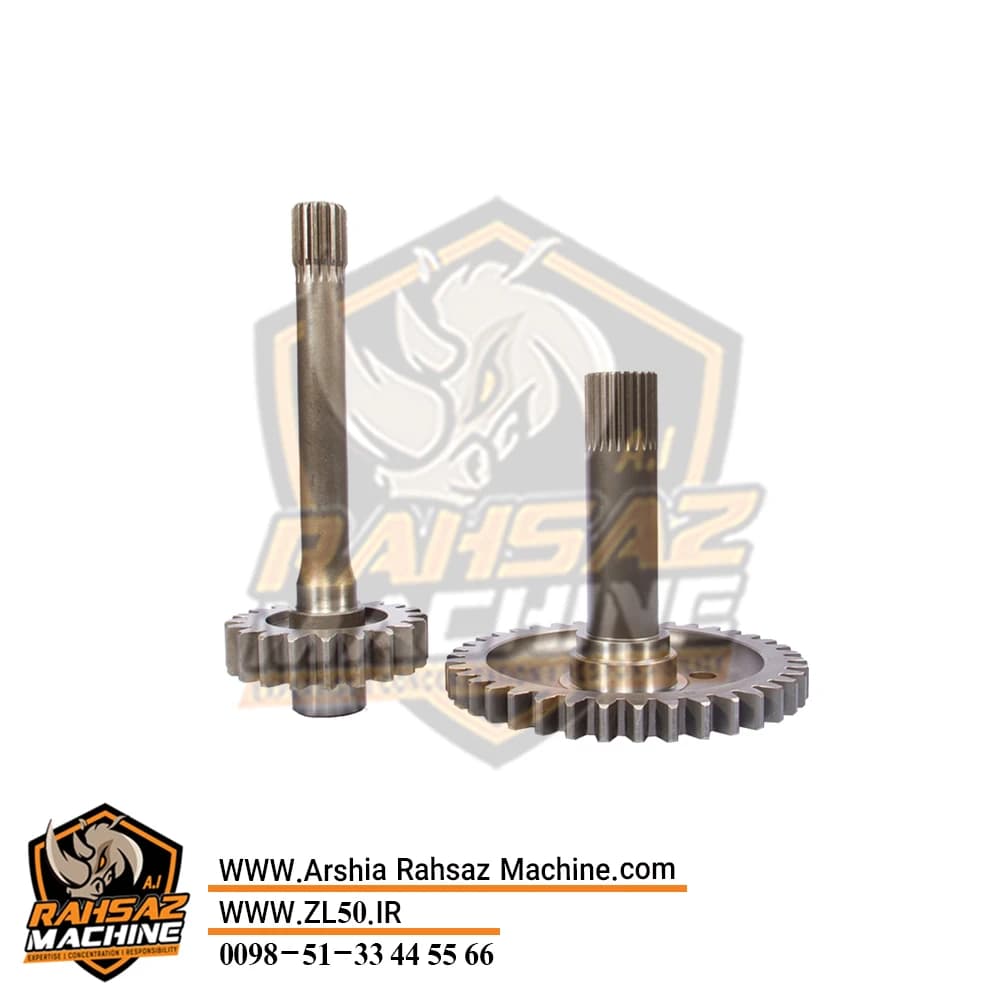

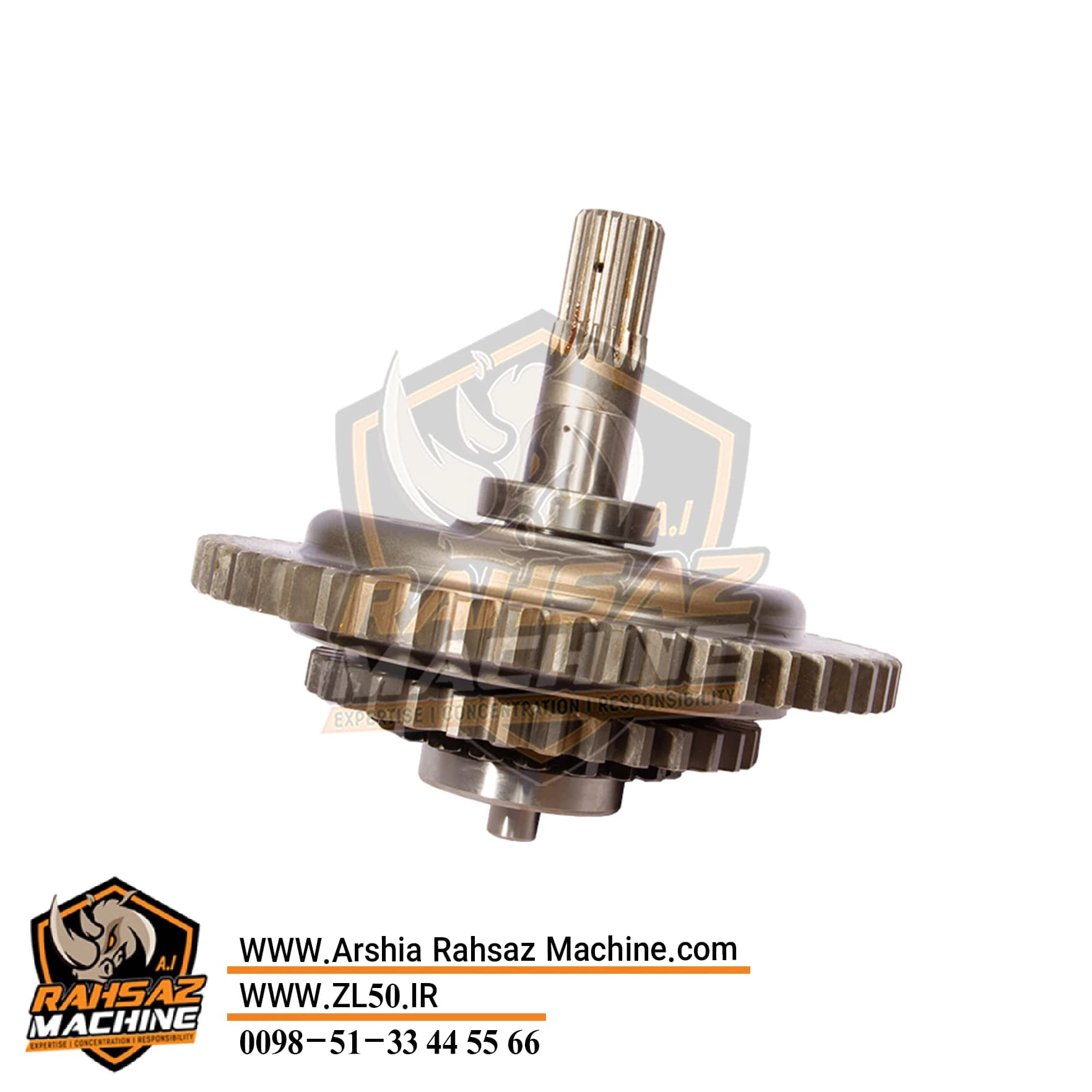

نقشه کاریر، دندهها و شافت گیربکس
کاریر دنده یک و دنده عقب، دنده دو، دنده جغجغه، شافت خروجی و سایر چرخدندههای مجموعه انتقال قدرت از اجزایی هستند که در نقشههای انفجاری گیربکس ZL50 قابل بررسیاند. این نقشهها ارتباط میان قطعات و محل قرارگیری آنها را مشخص میکنند.
استفاده از نقشه در زمان بازسازی گیربکس میتواند به تشخیص ترتیب قطعات و بررسی مجموعههای داخلی کمک کند. هنگام مونتاژ نیز میتوان اجزای بازشده را با ساختار نقشه تطبیق داد.
نقشه توربین گیربکس مکانیکی ZL50
نقشه انفجاری توربین گیربکس مکانیکی لودر ZL50 ساختار توربین و اجزای مرتبط با سیستم انتقال قدرت را نمایش میدهد. این نقشه میتواند برای شناخت مجموعه توربین، بررسی قطعات و کمک به فرآیند تعمیر و مونتاژ مورد استفاده قرار گیرد.
در زمان تعمیر توربین، توجه به مدل دقیق مجموعه و مشخصات فنی قطعات اهمیت دارد. قطعات مشابه از نظر ظاهری ممکن است از نظر ابعاد یا مشخصات عملکردی تفاوت داشته باشند.
کاربرد نقشههای فنی در تعمیر گیربکس
یکی از مهمترین کاربردهای نقشههای انفجاری، ایجاد تصویر واضحتر از ساختار مجموعه پیش از باز کردن آن است. تعمیرکار میتواند با بررسی نقشه، جایگاه قطعات را شناسایی کرده و هنگام مونتاژ مجدد نیز از همان ساختار برای کنترل ترتیب قطعات استفاده کند.
نقشههای فنی همچنین برای شناسایی قطعات یدکی کاربرد دارند. مشاهده محل نصب یک قطعه در کنار سایر اجزای مجموعه میتواند به تشخیص دقیقتر آن کمک کند و فرآیند تهیه قطعات مورد نیاز برای تعمیر را سادهتر سازد.
راهنمای استفاده از نقشه گیربکس ZL50
برای استفاده دقیقتر از نقشههای این دسته، ابتدا مدل دقیق لودر و نوع گیربکس را مشخص کنید. سپس مجموعه مورد نظر، مانند توربین، پمپ حرکت، کارتل، شیر کنترل، شافت یا چرخدنده را در نقشه پیدا کرده و قطعات مرتبط را بررسی کنید.
در مرحله بعد، اطلاعات نقشه را با شماره فنی، ابعاد قطعه و مشخصات واقعی دستگاه تطبیق دهید. برای تعمیرات تخصصی نیز بهتر است نقشه در کنار دفترچه سرویس، اطلاعات فنی سازنده و نظر تعمیرکار متخصص مورد استفاده قرار گیرد.
راهساز مگ در بخش نقشههای فنی، منابع تصویری مرتبط با موتور، محور چرخ و گاردان، سیستمهای هیدرولیک، شاسی و مجموعه انتقال قدرت ماشینآلات راهسازی را ارائه میکند. دسته توربین و گیربکس مکانیکی لودر ZL50 نیز برای دسترسی آسانتر به نقشههای انفجاری و اطلاعات ساختاری این مجموعه طراحی شده است.
