نقشهٔ تعاملیتوربین و گیربکس مکانیکی لودر ZL50

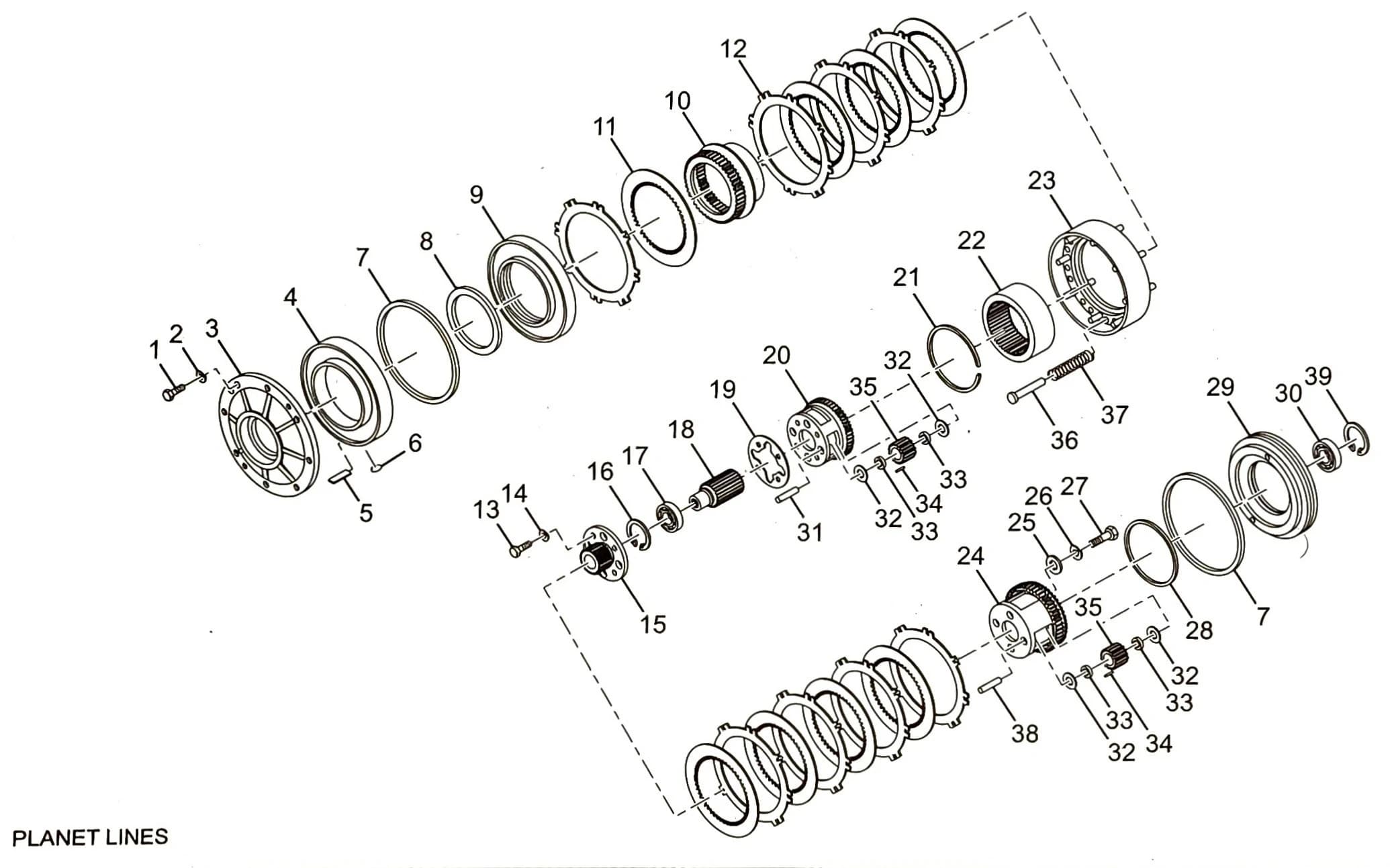

نقشه انفجاری کاریر دنده یک و دنده عقب گیربکس مکانیکی ZL50
نقشه انفجاری کاریر دنده یک و دنده عقب گیربکس مکانیکی ZL50، محل قرارگیری کاریر، دنده یک، دنده عقب و قطعات مرتبط با مجموعه گیربکس را نمایش میدهد. این نقشه برای شناسایی آسان قطعات و انتخاب صحیح آنها کاربرد دارد.
۴۶ نقطهٔ تعاملی۶۷ بازدید
نقشهٔ فنی — ۴۶ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیچرخ ماوس یا دکمهها برای بزرگنماییبا دو انگشت بزرگنمایی کنید
دربارهٔ این نقشه
این نقشه محل نصب کاریر دنده یک و دنده عقب، چرخدندهها، شفتها و قطعات مرتبط با گیربکس مکانیکی ZL50 را بهصورت واضح نشان میدهد. استفاده از نقشه انفجاری به تطبیق قطعه موردنظر، جلوگیری از انتخاب اشتباه و سفارش دقیق قطعات کمک میکند.
