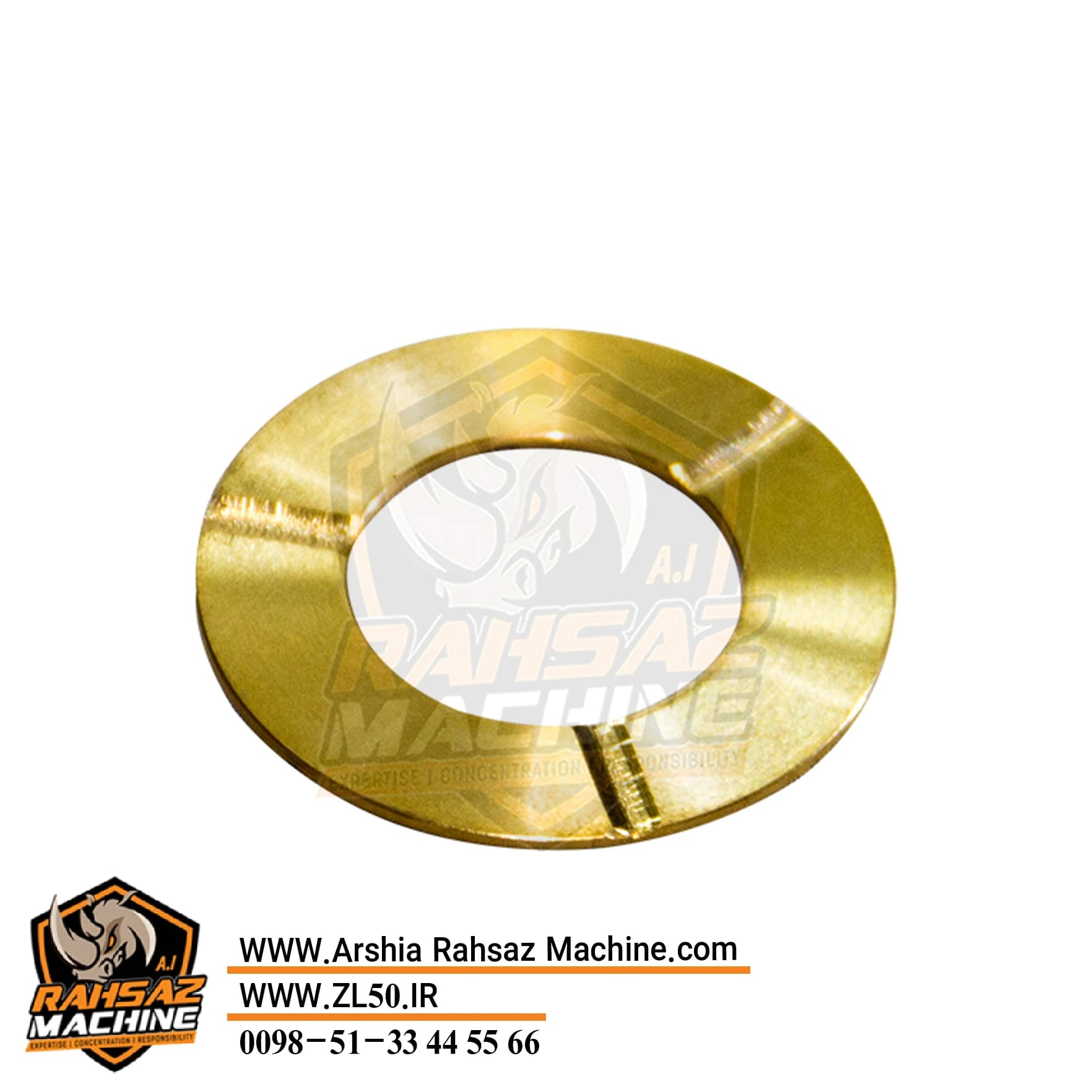

واشر دنده کاریر گیربکس مکانیکی

معرفی واشر دنده کاریر

واشر دنده کاریر گیربکس مکانیکی لودر چینی ZL50 یکی از قطعات داخلی مجموعه کاریر گیربکس مکانیکی است که در کنار دنده‌های کاریر و داخل مجموعه کلاچ دنده یک و کلاچ جهت عقب نصب می‌شود.

این واشر وظیفه ایجاد فاصله استاندارد و پر کردن فضای خالی بین پوسته کاریر و دنده کاریر را بر عهده دارد و باعث می‌شود دنده‌ها در موقعیت صحیح خود حرکت کنند.

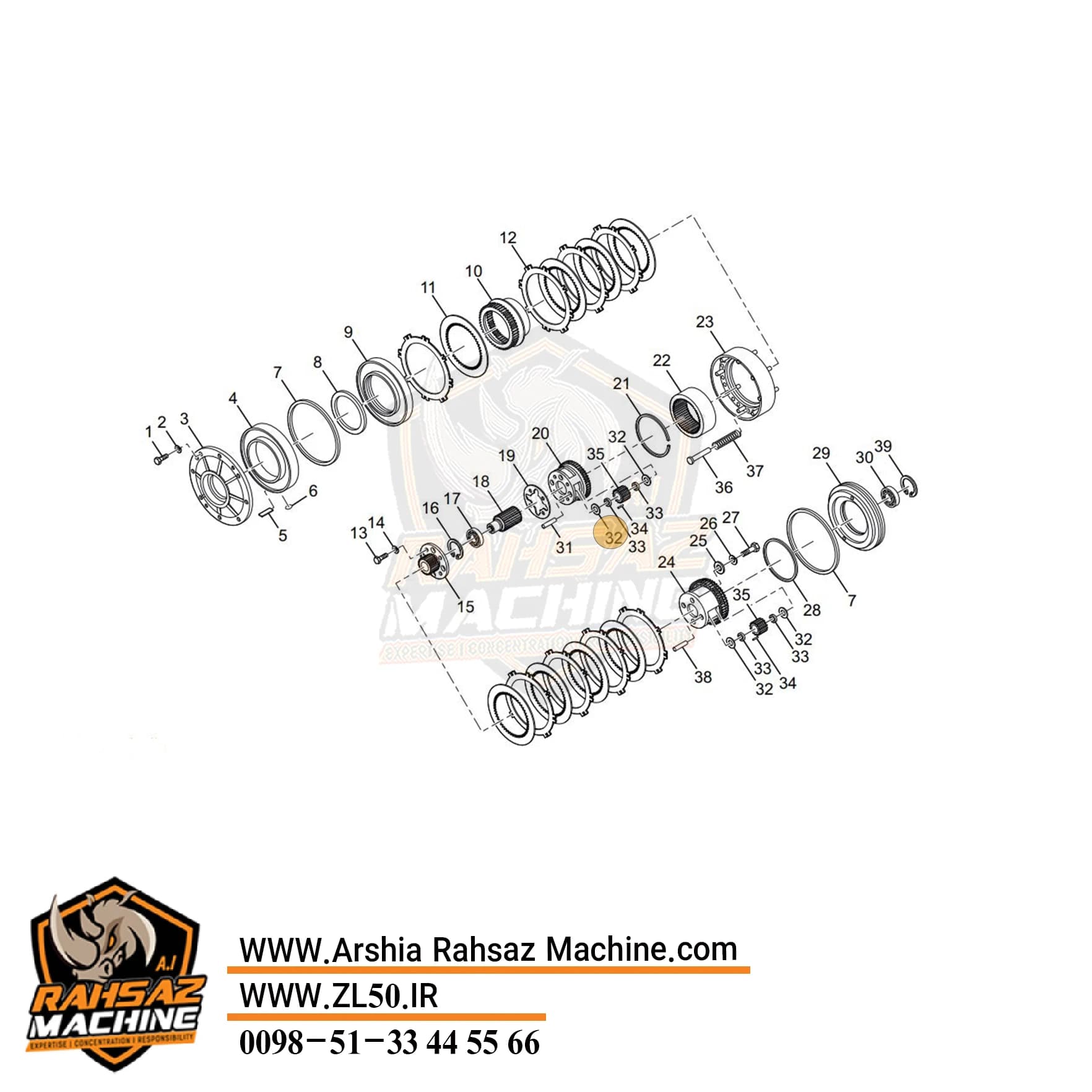

محل نصب

واشر دنده کاریر در مجموعه‌های زیر استفاده می‌شود:

• کاریر دنده یک

• کاریر جهت عقب

و در کنار دنده‌های کاریر داخل پوسته کاریر نصب می‌شود.

تعداد مصرف:

• هر کاریر: ۸ عدد واشر

• کل گیربکس مکانیکی (۲ عدد کاریر): ۱۶ عدد واشر

عملکرد واشر دنده کاریر

وظایف اصلی این قطعه:

• تنظیم فاصله بین دنده کاریر و پوسته کاریر

• ایجاد سطح تماس مناسب بین قطعات متحرک

• کاهش سایش مستقیم بین دنده و پوسته کاریر

• کمک به حرکت روان دنده‌های کاریر

• جلوگیری از ایجاد لقی غیر استاندارد در مجموعه کاریر

را بر عهده دارد.

جنس و متریال

متریال این واشر معمولاً با جنس دنده کاریر و پوسته کاریر متفاوت است.

ویژگی‌های متریال:

• نرم‌تر از دنده و پوسته کاریر

• مقاوم در برابر سایش

• مناسب برای تحمل فشار و حرکت مداوم

در بسیاری از مدل‌ها این واشر از فسفر برنز (Phosphor Bronze) ساخته می‌شود.

استفاده از متریال نرم‌تر باعث می‌شود در زمان کارکرد، سایش کنترل‌شده روی واشر انجام شود و از آسیب دیدن دنده و پوسته کاریر جلوگیری شود.

مشخصات فنی

• نوع قطعه: واشر دنده کاریر

• نام انگلیسی: Carrier Gear Thrust Washer

• مناسب برای: گیربکس مکانیکی لودرهای چینی ZL50

• محل استفاده:

  • کاریر دنده یک

  • کاریر جهت عقب

• جنس: فسفر برنز مقاوم به سایش (در بسیاری از مدل‌ها)

نکات مهم هنگام خرید

قبل از خرید بررسی شود:

• قطر داخلی و خارجی واشر

• ضخامت واشر

• مناسب بودن برای کاریر دنده یک یا جهت عقب

• مطابقت با دنده کاریر و پوسته کاریر

• تعداد مورد نیاز در مجموعه

در تعمیر اساسی گیربکس مکانیکی لودرهای چینی ZL50، ضخامت و سلامت واشرهای کاریر اهمیت زیادی دارد، زیرا تغییر در ضخامت این قطعه می‌تواند باعث تغییر لقی دنده‌ها و کاهش عمر مجموعه کاریر شود.

مناسب برای

• گیربکس مکانیکی لودرهای چینی ZL50

• کاریر دنده یک

• کاریر جهت عقب

• ماشین‌آلات راهسازی و معدنی مجهز به گیربکس مکانیکی مشابه
