نقشهٔ تعاملیتوربین و گیربکس مکانیکی لودر ZL50

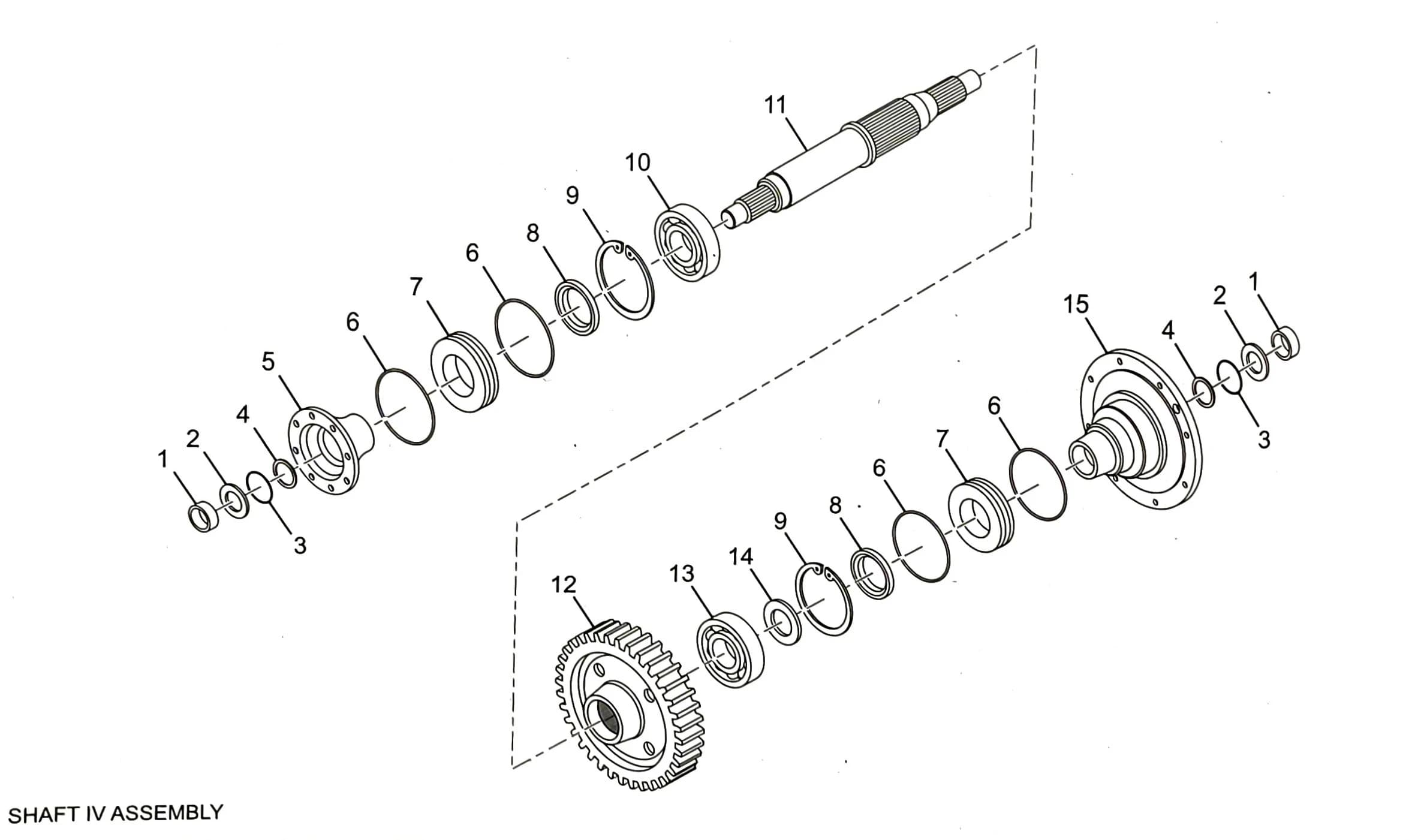

نقشه انفجاری شافت خروجی گیربکس مکانیکی ZL50
نقشه انفجاری شافت خروجی گیربکس مکانیکی ZL50، محل قرارگیری شافت خروجی و قطعات مرتبط با مجموعه انتقال قدرت را نمایش میدهد. این نقشه برای شناسایی آسان قطعات و انتخاب صحیح آنها کاربرد دارد.
۱۰ نقطهٔ تعاملی۵۰ بازدید
نقشهٔ فنی — ۱۰ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیچرخ ماوس یا دکمهها برای بزرگنماییبا دو انگشت بزرگنمایی کنید
دربارهٔ این نقشه
این نقشه محل نصب شافت خروجی، چرخدندهها، یاتاقانها و سایر قطعات مرتبط با گیربکس مکانیکی ZL50 را بهصورت واضح نشان میدهد. استفاده از نقشه انفجاری به تطبیق قطعه موردنظر، جلوگیری از انتخاب اشتباه و سفارش دقیق قطعات کمک میکند.
