فلانچ کاسه ترمز 8 پیچ
ویژگیها
واحد شمارش
عدد - PCS
سطح کیفیت
شرکتی - OEM
برند سازنده
Chinese.co
کشور سازنده
چین CHINA

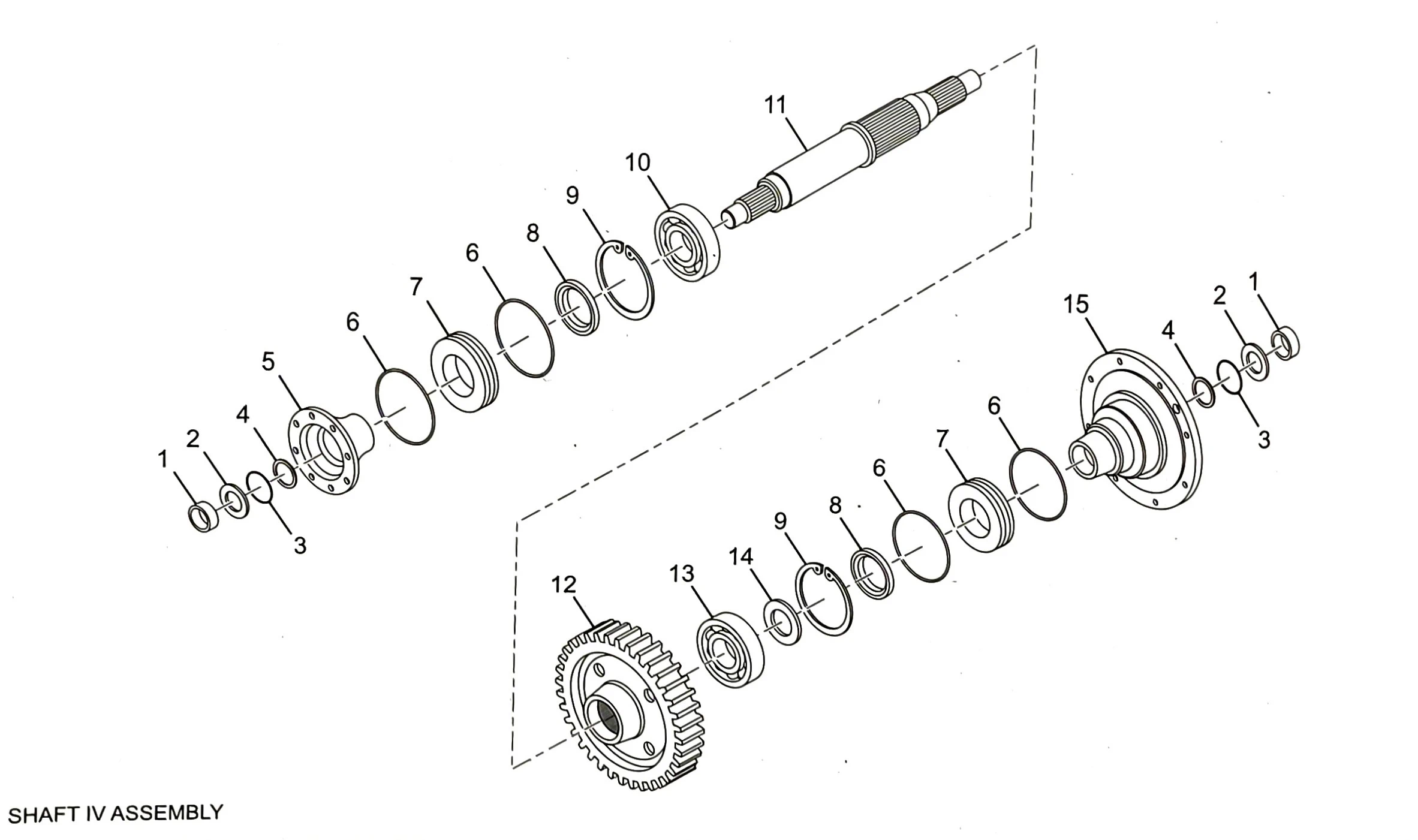

نقشههای فنی مرتبط
روی نقشه بزنید تا نقطهٔ همین قطعه و بقیهٔ اجزای مجموعه را ببینید.
معرفی کلی
معرفی فلانچ کاسه ترمز
فلانچ کاسه ترمز ۸ پیچ گیربکس مکانیکی لودر چینی یکی از قطعات مجموعه خروجی گیربکس است که در قسمت جلوی گیربکس و در مسیر انتقال قدرت به محور چرخهای جلو نصب میشود.
این فلانچ روی شافت خروجی جلوی گیربکس قرار میگیرد و مجموعه ترمز دستی شامل:
- کاسه یا دیسک ترمز دستی
- لنتهای ترمز
- سایر اجزای مجموعه ترمز دستی
به این فلانچ متصل میشوند.
همچنین قسمت مرکزی فلانچ محل اتصال گاردان است تا نیروی خروجی گیربکس به محور جلو منتقل شود.
عملکرد فلانچ کاسه ترمز
وظایف اصلی این قطعه:
- اتصال مجموعه ترمز دستی به شافت خروجی گیربکس
- ایجاد محل اتصال گاردان به سیستم انتقال قدرت
- انتقال نیروی چرخشی گیربکس به محور جلو
- تحمل نیروهای پیچشی و تنشهای ناشی از کارکرد دستگاه
را بر عهده دارد.
محل نصب
فلانچ کاسه ترمز در قسمت:
سر جلوی گیربکس مکانیکی، سمت محور چرخهای جلو
روی شافت خروجی گیربکس نصب میشود.
مجموعه ترمز دستی روی این فلانچ بسته شده و گاردان نیز از قسمت مرکزی آن به فلانچ متصل میشود.
تفاوت فلانچ ۸ پیچ و ۶ پیچ
مدلهای فلانچ کاسه ترمز در لودرهای چینی معمولاً با تعداد سوراخهای مختلف دیده میشوند:
- فلانچ ۶ پیچ
- فلانچ ۸ پیچ
در مدل فلانچ کاسه ترمز ۸ پیچ:
- تعداد سوراخها: ۸ عدد
- محل پیچها: بدون قلاویز
- نوع سوراخ: سوراخ عبوری (سرتاسری و بدون تهبندی)
است.
در این مدل، پیچ از داخل سوراخ فلانچ عبور کرده و اتصال توسط مهره در سمت مقابل انجام میشود.
مشخصات فنی
- نوع قطعه: فلانچ کاسه ترمز
- نام انگلیسی: Brake Drum Flange
- مدل اتصال: ۸ پیچ
- محل نصب: شافت خروجی جلوی گیربکس
- سیستم مرتبط:
- گیربکس مکانیکی
- ترمز دستی
- گاردان و محور جلو
- جنس: فولاد آلیاژی مقاوم به فشار، ضربه و تنش پیچشی
علائم خرابی فلانچ کاسه ترمز
خرابی یا سایش این قطعه میتواند باعث شود:
- لقی در محل اتصال فلانچ
- خرابی محل عبور پیچها
- سایش محل اتصال شافت
- لرزش گاردان و مجموعه انتقال قدرت
- ایجاد صدای غیرعادی از قسمت خروجی گیربکس
نکات مهم هنگام خرید
قبل از خرید بررسی شود:
- تعداد سوراخها (۸ پیچ)
- نوع سوراخها (سوراخ عبوری بدون رزوه)
- قطر دایره پیچها
- ابعاد محل نصب روی شافت خروجی
- نوع اتصال گاردان
- مطابقت کامل با نمونه باز شده از دستگاه
به دلیل تفاوت طراحی گیربکسها و گاردانهای لودرهای چینی، انتخاب فلانچ باید بر اساس تعداد پیچ، ابعاد و نمونه موجود روی دستگاه انجام شود.
مناسب برای
- گیربکس مکانیکی لودرهای چینی
- سیستم ترمز دستی متصل به خروجی گیربکس
- مجموعه گاردان و محور جلو ماشینآلات راهسازی
- ماشینآلات معدنی مجهز به گیربکس مکانیکی مشابه
