معرفی یاتاقان ثابت تعمیر اول شانگهای

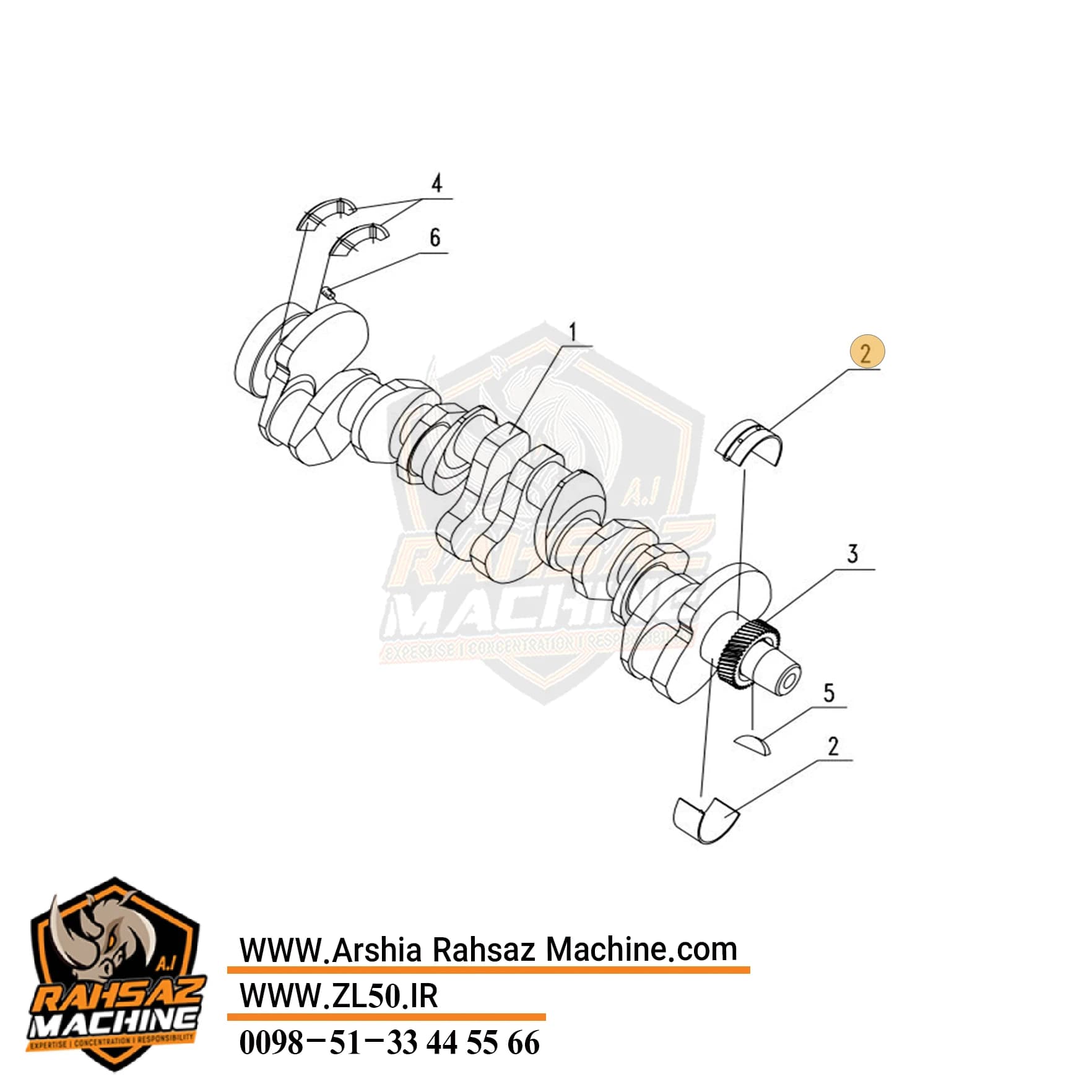

یاتاقان ثابت یکی از قطعات اصلی قسمت پایین موتور است که بین بلوک موتور و میللنگ قرار میگیرد. میللنگ در زمان کار موتور با سرعت بالا میچرخد و یاتاقان ثابت شرایطی را فراهم میکند که این حرکت با اصطکاک کنترلشده و روغنکاری مناسب انجام شود.
برخلاف یاتاقان متحرک که در محل اتصال شاتون و میللنگ قرار دارد، یاتاقان ثابت روی محلهای ثابت نگهدارنده میللنگ در بلوک موتور قرار میگیرد. میللنگ روی این یاتاقانها میچرخد و روغن موتور نیز از مسیرهای روغنکاری به محل تماس یاتاقان و میللنگ میرسد.
موتور شانگهای دیزل در بازار قطعات با نامهای مختلفی شناخته میشود و یکی از نامهای رایج آن موتور کاترپیلار 3306 است. به همین دلیل ممکن است یاتاقان این موتور را با عنوانهایی مانند یاتاقان ثابت شانگهای، یاتاقان ثابت موتور شانگهای یا یاتاقان ثابت 3306 جستوجو کنند.
برای خانواده موتور شانگهای C6121، یاتاقان ثابت با شمارههای فنی مشخص در فهرست قطعات این موتور شناخته میشود و نمونههای تعمیر اول نیز در بازار با اندازه ۰٫۲۵ میلیمتر عرضه میشوند.
یاتاقان ثابت چه وظیفهای دارد؟
یاتاقان ثابت وظیفه دارد میللنگ را در محلهای اصلی خود در بلوک موتور نگه دارد و امکان چرخش روان آن را فراهم کند.
مهمترین وظایف یاتاقان ثابت عبارتاند از:
نگهداری و پشتیبانی از میللنگ
کاهش اصطکاک بین میللنگ و بلوک موتور
ایجاد سطح مناسب برای چرخش میللنگ
کمک به تشکیل لایه روغن بین یاتاقان و میللنگ
کنترل لقی میللنگ
کمک به انتقال مناسب نیروهای واردشده به میللنگ
محافظت از محلهای اصلی میللنگ در برابر سایش
در موتورهای دیزلی سنگین، یاتاقان ثابت تحت فشار و بار زیادی قرار دارد. بنابراین کیفیت یاتاقان و انتخاب اندازه صحیح آن اهمیت زیادی دارد.
یاتاقان ثابت تعمیر اول شانگهای چیست؟
تعمیر اول به مرحله تعمیر میللنگ مربوط میشود.
میللنگ در اثر کارکرد طولانی ممکن است در محل ژورنالهای اصلی دچار سایش شود. اگر میزان آسیب قابل تعمیر باشد، میللنگ تراش داده میشود تا سطح ژورنال دوباره صاف و دقیق شود.
با تراش میللنگ، قطر ژورنال کاهش پیدا میکند. بنابراین برای ایجاد لقی مناسب، باید یاتاقان ثابت با اندازه متناسب با میللنگ تراشخورده استفاده شود.
به این نوع یاتاقان، یاتاقان ثابت تعمیر اول گفته میشود.
در اطلاعات فنی مربوط به موتور C6121، برای ژورنال اصلی میللنگ اندازه استاندارد و اندازههای زیرسایز از جمله ۰٫۲۵ میلیمتر مشخص شده است. بنابراین اصطلاح تعمیر اول باید بر اساس اندازه واقعی میللنگ و مشخصات موتور در نظر گرفته شود.
تفاوت یاتاقان ثابت استاندارد و تعمیر اول
یاتاقان ثابت استاندارد برای میللنگی استفاده میشود که ژورنالهای آن در اندازه استاندارد قرار دارند.
اما اگر میللنگ در مرحله اول تعمیر تراش خورده باشد، قطر ژورنال کاهش پیدا کرده و باید یاتاقانی با ضخامت متناسب با این کاهش قطر استفاده شود.
بهصورت ساده:
میللنگ استاندارد → یاتاقان ثابت استاندارد
میللنگ تراشخورده → یاتاقان ثابت تعمیر اول
برای نمونه، در برخی قطعات موتور شانگهای دیزل C6121، یاتاقان ثابت تعمیر اول با اندازه ۰٫۲۵ میلیمتر شناخته میشود. با این حال، اندازه نهایی باید بر اساس تراش واقعی میللنگ مشخص شود و نباید صرفاً بر اساس عنوان قطعه انتخاب شود.
علائم خرابی یاتاقان ثابت شانگهای
خرابی یاتاقان ثابت میتواند عملکرد موتور را تحت تأثیر قرار دهد و در صورت ادامه کار، باعث آسیب به میللنگ شود.
کاهش فشار روغن
یکی از مهمترین نشانههای احتمالی افزایش لقی یاتاقانهای ثابت، کاهش فشار روغن موتور است.
وقتی فاصله میان یاتاقان و میللنگ بیش از حد شود، روغن با سرعت بیشتری از این قسمت عبور میکند و ممکن است فشار روغن کاهش پیدا کند.
البته خرابی پمپ روغن، فیلتر، روغن نامناسب و مشکلات دیگر نیز میتوانند باعث کاهش فشار روغن شوند.
صدای غیرعادی از قسمت پایین موتور
خرابی شدید یاتاقان ممکن است باعث ایجاد صدا یا کوبش از قسمت پایین موتور شود.
این صدا بهخصوص در شرایط بار و تغییر دور موتور میتواند محسوستر باشد.
افزایش لقی میللنگ
فرسودگی یاتاقان میتواند باعث افزایش لقی میللنگ شود. این موضوع علاوه بر تأثیر روی روغنکاری، میتواند باعث ایجاد لرزش و عملکرد نامناسب مجموعه میللنگ شود.
وجود ذرات فلزی در روغن
سایش شدید یاتاقان میتواند باعث ورود ذرات فلزی به روغن موتور شود.
اگر هنگام تعویض روغن یا بررسی فیلتر، ذرات فلزی غیرعادی مشاهده شود، باید وضعیت یاتاقانها و میللنگ بررسی شود.
آسیب به ژورنال میللنگ
اگر یاتاقان خراب برای مدت طولانی مورد استفاده قرار گیرد، سطح میللنگ نیز ممکن است دچار خط، خوردگی یا سایش شود.
در این شرایط، ممکن است میللنگ نیاز به تراش یا تعمیر مجدد داشته باشد.
علتهای خرابی یاتاقان ثابت
خرابی یاتاقان ثابت معمولاً به یک عامل محدود نمیشود و عوامل مختلفی میتوانند باعث کاهش عمر آن شوند.
مهمترین علتها عبارتاند از:
کمبود روغن موتور
کاهش فشار روغن
استفاده از روغن نامناسب
تعویض دیرهنگام روغن
گرفتگی یا خرابی فیلتر روغن
وجود آلودگی و ذرات فلزی در روغن
افزایش دمای موتور
سایش طبیعی در اثر کارکرد
تراش نامناسب میللنگ
انتخاب اندازه اشتباه یاتاقان
لقی نامناسب
نصب نادرست یاتاقان
وجود خط و خش روی ژورنال میللنگ
فشار کاری زیاد موتور
یکی از مهمترین عوامل، روغنکاری نامناسب است. یاتاقان برای عملکرد صحیح به یک لایه روغن مناسب بین سطح خود و میللنگ نیاز دارد و کاهش روغن یا افت فشار میتواند آسیب بسیار سریعی ایجاد کند.
نکات مهم هنگام خرید یاتاقان ثابت تعمیر اول شانگهای
هنگام خرید یاتاقان ثابت تعمیر اول شانگهای باید مشخصات موتور و وضعیت میللنگ را بهطور دقیق بررسی کرد.
مدل موتور را مشخص کنید
مطمئن شوید قطعه برای موتور شانگهای دیزل مورد نظر شماست.
در بازار ممکن است این موتور با عنوان موتور کاترپیلار 3306 نیز شناخته شود؛ بنابراین بهتر است هنگام استعلام قطعه، اطلاعات موتور و نمونه یاتاقان قبلی را در اختیار فروشنده قرار دهید.
مرحله تعمیر میللنگ را مشخص کنید
قبل از خرید باید مشخص شود میللنگ استاندارد است یا تراش خورده و در چه مرحلهای قرار دارد.
اگر میللنگ در تعمیر اول تراش خورده باشد، یاتاقان ثابت تعمیر اول مورد نیاز خواهد بود.
میللنگ را اندازهگیری کنید
یکی از مهمترین مراحل تعمیر، اندازهگیری دقیق ژورنالهای میللنگ است.
صرفاً تشخیص ظاهری یا استفاده از اطلاعات قدیمی کافی نیست؛ زیرا ممکن است میللنگ قبلاً چند مرحله تراش خورده باشد.
لقی روغنی را کنترل کنید
پس از نصب یاتاقان باید لقی میان یاتاقان و میللنگ بررسی شود.
لقی زیاد میتواند باعث افت فشار روغن شود و لقی بیش از حد کم نیز میتواند باعث افزایش اصطکاک و داغ شدن یاتاقان شود.
وضعیت سطح میللنگ را بررسی کنید
اگر روی ژورنال میللنگ خط، خوردگی یا آسیب وجود داشته باشد، نصب یاتاقان جدید بدون برطرف کردن مشکل میتواند باعث خرابی مجدد شود.
متریال و روش ساخت یاتاقان ثابت
یاتاقان ثابت باید بتواند فشار بالا، حرارت، اصطکاک و شرایط سخت کاری موتور را تحمل کند.
این قطعه معمولاً از یک پایه فلزی به همراه لایههای مخصوص یاتاقان ساخته میشود. لایه کاری باید در برابر سایش مقاومت مناسبی داشته باشد و در شرایط روغنکاری موتور عملکرد پایدار خود را حفظ کند.
سطح داخلی یاتاقان با دقت بالا ماشینکاری میشود تا پس از قرار گرفتن در محل خود، لقی مناسبی با میللنگ ایجاد کند.
همچنین شیارها و سوراخهای روغن در یاتاقان باید با مسیرهای روغنکاری موتور مطابقت داشته باشند.
در یاتاقانهای باکیفیت، دقت ابعادی اهمیت زیادی دارد؛ زیرا کوچکترین اختلاف در اندازه میتواند روی لقی، فشار روغن و عمر میللنگ تأثیر بگذارد.
نکات نگهداری یاتاقان موتور شانگهای
برای افزایش عمر یاتاقان ثابت، مهمترین موضوع حفظ شرایط مناسب روغنکاری موتور است.
روغن موتور باید در زمان مناسب تعویض شود و فیلتر روغن نیز نباید بیشتر از زمان توصیهشده مورد استفاده قرار بگیرد.
در زمان تعمیر موتور، تمام قطعات داخلی باید کاملاً تمیز باشند. ورود براده، گردوغبار یا ذرات فلزی به مسیر روغن میتواند باعث آسیب به یاتاقان و میللنگ شود.
همچنین در هنگام مونتاژ باید محل قرارگیری یاتاقان، سوراخهای روغن، نحوه بستن کپهها و میزان لقی مطابق مشخصات موتور باشد.
یاتاقان ثابت تعمیر اول را نباید صرفاً بر اساس ظاهر یا نام قطعه خریداری کرد؛ اندازه واقعی میللنگ مهمترین معیار انتخاب آن است.
جمعبندی
یاتاقان ثابت تعمیر اول موتور شانگهای دیزل یکی از قطعات مهم داخل موتور است که میللنگ را در محلهای اصلی خود نگه میدارد و شرایط لازم برای چرخش روان آن را فراهم میکند.
این موتور در بازار با نام شانگهای دیزل شناخته میشود و در بازار قطعات، عبارت موتور کاترپیلار 3306 نیز برای آن بسیار رایج است. به همین دلیل ممکن است خریداران قطعات این موتور را با هر دو عنوان جستوجو کنند.
یاتاقان ثابت تعمیر اول زمانی استفاده میشود که ژورنالهای اصلی میللنگ در مرحله اول تعمیر تراش خورده باشند. بنابراین قبل از خرید باید مدل موتور، اندازه ژورنال میللنگ، مرحله تعمیر و لقی روغنی مشخص شود.
کاهش فشار روغن، صدای غیرعادی موتور، افزایش لقی، وجود ذرات فلزی در روغن و آسیب سطح میللنگ از جمله مواردی هستند که میتوانند نشانه وجود مشکل در یاتاقان باشند.
