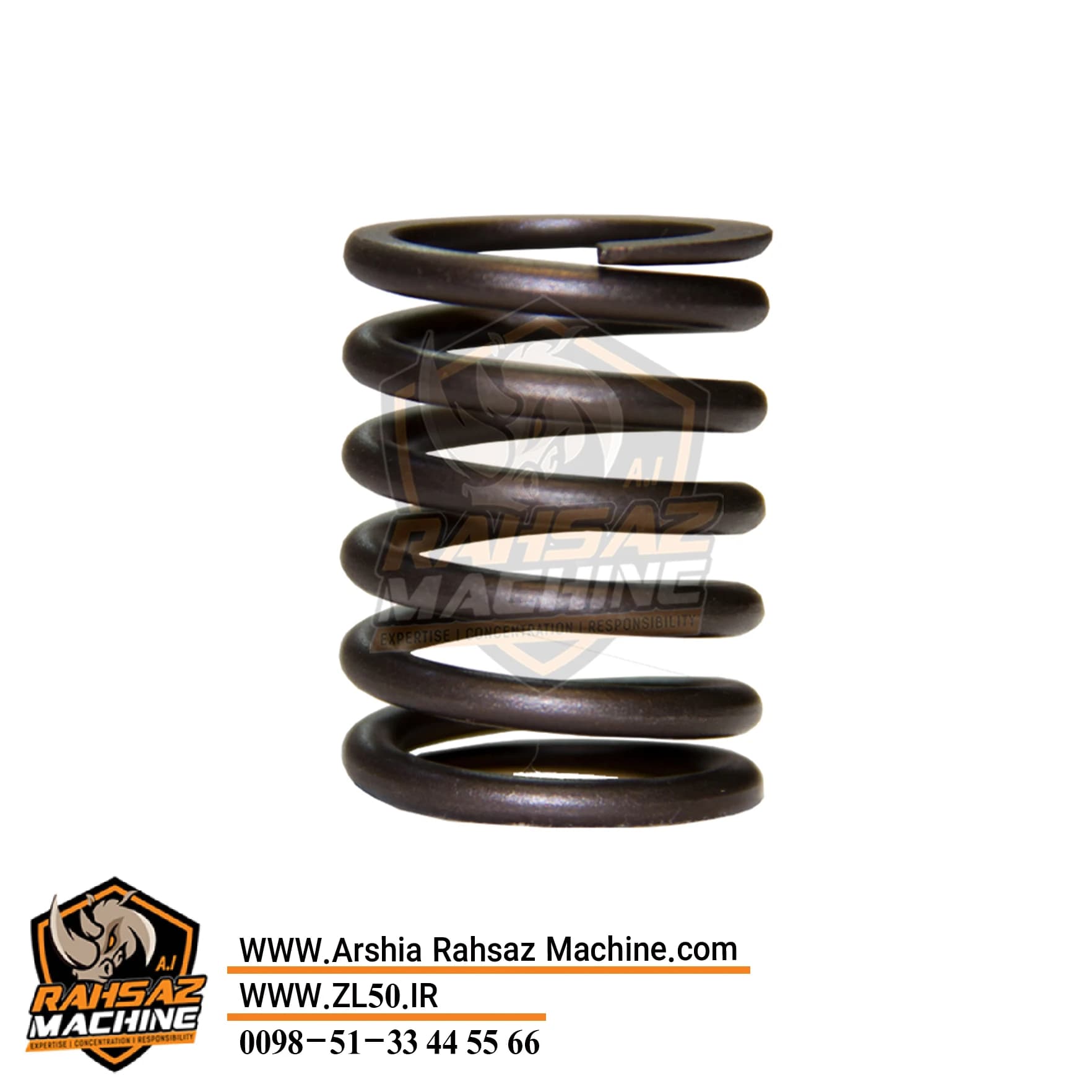

فنر سوپاپ موتور شانگهای دیزل جدید CS11؛ اصلی

معرفی فنر سوپاپ موتور شانگهای دیزل جدید

فنر سوپاپ موتور شانگهای دیزل جدید یکی از قطعات مجموعه سرسیلندر است که وظیفه دارد سوپاپ را پس از باز شدن به موقعیت بسته برگرداند.

در زمان کار موتور، میل‌سوپاپ از طریق مکانیزم مربوط به خود باعث باز شدن سوپاپ می‌شود. با ادامه حرکت میل‌سوپاپ، فنر سوپاپ وظیفه دارد نیروی لازم را برای برگشت سوپاپ ایجاد کند تا سوپاپ دوباره روی سیت قرار بگیرد.

در نتیجه، عملکرد صحیح فنر سوپاپ برای بسته شدن مناسب سوپاپ و حفظ آب‌بندی محفظه احتراق اهمیت زیادی دارد.

منظور از شانگهای جدید در این مقاله، موتور شانگهای دیزل CS11 است. بنابراین این قطعه را نباید با فنر سوپاپ مورد استفاده در موتورهای قدیمی شانگهای اشتباه گرفت.

برای مجموعه سرسیلندر موتور SC11، فنر سوپاپ با شماره فنی C04AL-04AL604 در فهرست قطعات ثبت شده و تعداد آن در مجموعه موتور ۱۲ عدد است.

منظور از فنر سوپاپ اصلی چیست؟

در این مقاله وقتی از فنر سوپاپ اصلی شانگهای دیزل صحبت می‌کنیم، منظور قطعه‌ای است که ساخت شرکت شانگهای دیزل باشد.

بنابراین «اصلی» در اینجا صرفاً به معنی قطعه باکیفیت یا قطعه‌ای که از نظر ابعاد مناسب باشد نیست؛ بلکه منظور قطعه تولیدشده توسط خود شرکت شانگهای دیزل است.

وظیفه فنر سوپاپ در موتور شانگهای دیزل

فنر سوپاپ نقش مهمی در عملکرد صحیح سیستم سوپاپ دارد.

مهم‌ترین وظایف آن عبارت‌اند از:

• بازگرداندن سوپاپ به حالت بسته

• نگه داشتن سوپاپ روی سیت

• کمک به آب‌بندی محفظه احتراق

• حفظ تماس مناسب بین اجزای مکانیزم سوپاپ

• هماهنگ نگه داشتن حرکت سوپاپ با میل‌سوپاپ

• جلوگیری از باز ماندن سوپاپ

فنر باید در هر سیکل موتور بتواند فشرده و آزاد شود و نیروی لازم برای برگشت سوپاپ را تأمین کند.

به همین دلیل، این قطعه با وجود ساختار نسبتاً ساده، تحت فشار و سیکل‌های بسیار زیادی قرار دارد.

اهمیت کیفیت فنر سوپاپ شانگهای جدید

فنر سوپاپ در شرایط کاری سختی فعالیت می‌کند. دمای بالای سرسیلندر و تعداد زیاد دفعات فشرده و آزاد شدن فنر باعث می‌شود کیفیت متریال و فرآیند ساخت آن اهمیت زیادی داشته باشد.

اگر فنر به مرور ضعیف شود، دیگر نمی‌تواند سوپاپ را با نیروی مناسب به محل خود برگرداند.

از طرف دیگر، استفاده از فنری که مشخصات آن با موتور CS11 مطابقت نداشته باشد نیز می‌تواند عملکرد مجموعه سوپاپ را تحت تأثیر قرار دهد.

به همین دلیل در زمان تعمیر موتور، انتخاب فنر سوپاپ اصلی شانگهای دیزل می‌تواند اهمیت زیادی داشته باشد.

علائم خرابی فنر سوپاپ موتور شانگهای

خرابی فنر سوپاپ می‌تواند به شکل‌های مختلفی خودش را نشان دهد.

کاهش قدرت موتور

اگر سوپاپ به‌درستی بسته نشود، آب‌بندی محفظه احتراق کامل نخواهد بود. این موضوع می‌تواند باعث کاهش کمپرس و در نتیجه کاهش توان موتور شود.

بد کار کردن موتور

ضعف یا خرابی فنر یکی از مواردی است که می‌تواند عملکرد سوپاپ را مختل کند و باعث بد کار کردن موتور شود.

البته این علامت می‌تواند دلایل دیگری مانند مشکل در سوپاپ، گاید، سیت، اسبک یا سیستم سوخت‌رسانی نیز داشته باشد.

صدای غیرعادی از سرسیلندر

فنر شکسته یا ضعیف ممکن است باعث ایجاد صدای غیرطبیعی در قسمت بالای موتور شود.

در چنین شرایطی باید کل مجموعه سرسیلندر بررسی شود و صرفاً بر اساس صدا، خرابی فنر سوپاپ قطعی در نظر گرفته نشود.

کاهش کمپرس

اگر فنر نتواند سوپاپ را به‌درستی در وضعیت بسته نگه دارد، امکان کاهش آب‌بندی و افت کمپرس وجود دارد.

شکستگی فنر

شکستگی فنر از خرابی‌های جدی است. در این حالت حرکت سوپاپ می‌تواند کاملاً مختل شود و ادامه کار موتور احتمال آسیب به سایر قطعات را افزایش دهد.

ضعیف شدن فنر

فنر ممکن است بدون شکستگی نیز در اثر کارکرد طولانی، حرارت و خستگی فلز، بخشی از خاصیت اولیه خود را از دست بدهد.

در این حالت ممکن است ظاهر فنر سالم باشد اما عملکرد آن دیگر مانند یک فنر سالم نباشد.

علت‌های خرابی فنر سوپاپ

مهم‌ترین دلایل خرابی فنر سوپاپ موتور شانگهای عبارت‌اند از:

• کارکرد طولانی موتور

• خستگی فلز

• حرارت بیش از حد

• استفاده از فنر بی‌کیفیت

• استفاده از قطعه نامناسب

• نصب نادرست

• خوردگی سطح فنر

• شکستگی در اثر فشارهای مداوم

• کارکرد موتور در دورهای غیرعادی

• وجود مشکل در سایر اجزای مکانیزم سوپاپ

حرارت بالا و خستگی فلز از عوامل مهم فرسودگی فنر هستند. فنر سوپاپ در طول عمر موتور بارها و بارها تحت فشار قرار می‌گیرد و همین موضوع باعث می‌شود کیفیت ساخت آن اهمیت زیادی داشته باشد.

نکات مهم هنگام خرید فنر سوپاپ شانگهای جدید

مدل موتور را دقیق مشخص کنید

اولین و مهم‌ترین نکته، مشخص بودن مدل موتور است.

اگر موتور شما شانگهای دیزل CS11 است، باید فنر سوپاپ مخصوص همین موتور تهیه شود.

صرفاً شباهت ظاهری دو فنر به معنی قابل استفاده بودن آنها به جای یکدیگر نیست.

به اصلی بودن قطعه توجه کنید

اگر به دنبال فنر سوپاپ اصلی هستید، منظور قطعه‌ای است که ساخت شرکت شانگهای دیزل باشد.

این موضوع را باید از قطعات تولیدکنندگان متفرقه جدا کرد.

شماره فنی را بررسی کنید

فنر سوپاپ موتور SC11 در فهرست قطعات با شماره C04AL-04AL604 ثبت شده است.

البته هنگام خرید بهتر است شماره فنی قطعه با مشخصات دقیق موتور و نمونه موجود روی دستگاه تطبیق داده شود.

ابعاد فنر مهم است

مواردی مانند طول آزاد، قطر، قطر مفتول و تعداد دور فنر باید متناسب با موتور باشد.

نیروی فنر اهمیت دارد

فقط اندازه فنر مهم نیست. فنر باید نیروی مناسب برای بازگرداندن سوپاپ را داشته باشد.

فنر بیش از حد ضعیف یا فنری با مشخصات نامناسب می‌تواند عملکرد سیستم سوپاپ را مختل کند.

سایر قطعات را بررسی کنید

اگر فنر سوپاپ خراب شده است، بهتر است هنگام تعمیر سرسیلندر وضعیت قطعات مرتبط نیز بررسی شود:

• سوپاپ

• گاید سوپاپ

• سیت سوپاپ

• اسبک

• میل‌سوپاپ

• بشقابک فنر

• قفل سوپاپ

متریال و روش ساخت فنر سوپاپ

فنر سوپاپ باید بتواند در برابر فشارهای متوالی، حرارت و خستگی فلزی مقاومت کند. به همین دلیل از فولادهای مخصوص فنری و آلیاژهای مناسب برای شرایط کاری موتور ساخته می‌شود.

در فرآیند تولید، مفتول فولادی به شکل فنر درمی‌آید و سپس عملیات حرارتی لازم روی آن انجام می‌شود تا خواص مکانیکی مورد نیاز را به دست آورد.

پس از ساخت نیز مواردی مانند:

• طول آزاد

• قطر

• تعداد دور

• شکل ظاهری

• استحکام

• میزان نیروی فنر

باید کنترل شوند.

دقت در این مراحل اهمیت زیادی دارد؛ زیرا فنر سوپاپ در طول کار موتور تعداد بسیار زیادی سیکل فشرده و آزاد شدن را تجربه می‌کند.

نکات نگهداری فنر سوپاپ موتور شانگهای

فنر سوپاپ معمولاً در سرویس‌های دوره‌ای به‌صورت جداگانه تعویض نمی‌شود، اما هنگام باز شدن سرسیلندر بهتر است وضعیت آن بررسی شود.

فنر باید از نظر موارد زیر کنترل شود:

• شکستگی

• خوردگی

• تغییر شکل

• کاهش طول

• ضعف فنر

• نشستن صحیح در محل خود

اگر یکی از فنرها دچار شکستگی یا ضعف شدید شده باشد، بهتر است سایر فنرهای مجموعه نیز بررسی شوند.

همچنین هنگام مونتاژ، فنر و متعلقات آن باید در محل صحیح نصب شوند.

استفاده از قطعات نامتناسب در مجموعه سوپاپ می‌تواند باعث ایجاد عملکرد نامناسب و کاهش عمر سایر قطعات شود.

تفاوت شانگهای جدید و قدیم

یکی از نکات بسیار مهم در خرید قطعات موتور شانگهای، تشخیص شانگهای جدید از شانگهای قدیم است.

منظور از شانگهای جدید در این مقاله، موتور شانگهای دیزل CS11 است.

بنابراین هنگام خرید فنر سوپاپ نباید صرفاً بر اساس عبارت کلی «فنر سوپاپ شانگهای» خرید کرد. مدل موتور و مشخصات قطعه باید مشخص باشد.

برای موتورهای خانواده SC11، فنر سوپاپ در مجموعه سرسیلندر با شماره فنی مشخص ثبت شده است و در یک فهرست قطعات، C04AL-04AL604 به‌عنوان Valve Spring معرفی شده است.

جمع‌بندی

فنر سوپاپ موتور شانگهای دیزل جدید CS11 یکی از قطعات مهم سرسیلندر است که وظیفه دارد سوپاپ را پس از باز شدن به موقعیت صحیح برگرداند و به بسته شدن و آب‌بندی مناسب آن کمک کند.

خرابی این قطعه می‌تواند باعث بد کار کردن موتور، کاهش قدرت، افت کمپرس، ایجاد صدای غیرعادی و در موارد شدید اختلال جدی در عملکرد سوپاپ شود.

در زمان خرید باید به مدل موتور، شماره فنی، ابعاد، مشخصات فنر و اصلی بودن قطعه توجه شود.

در این مقاله، منظور از فنر سوپاپ اصلی، قطعه ساخت شرکت شانگهای دیزل است و منظور از شانگهای جدید، موتور شانگهای دیزل CS11 است.
