نقشهٔ تعاملیشانگهای قدیم C6121

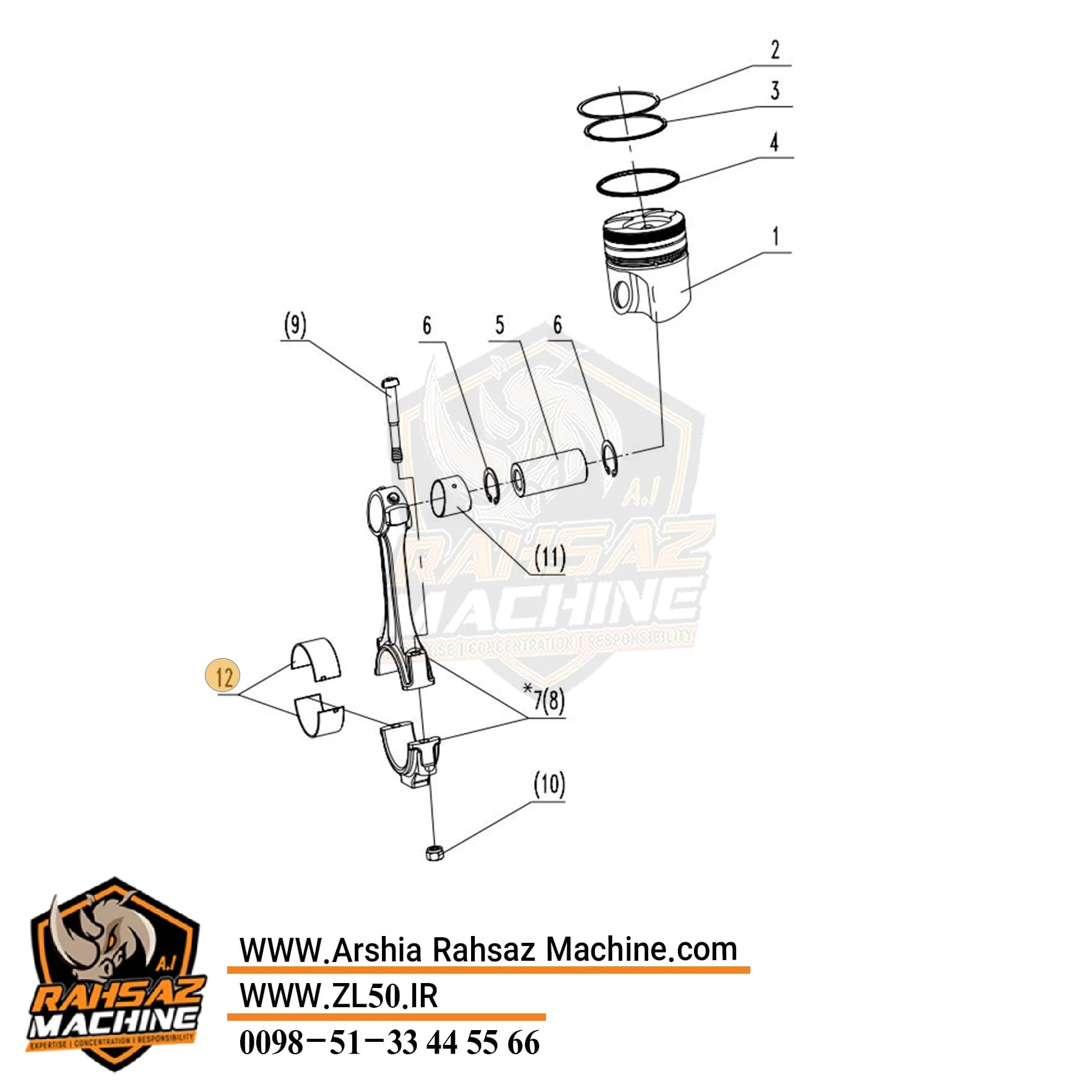

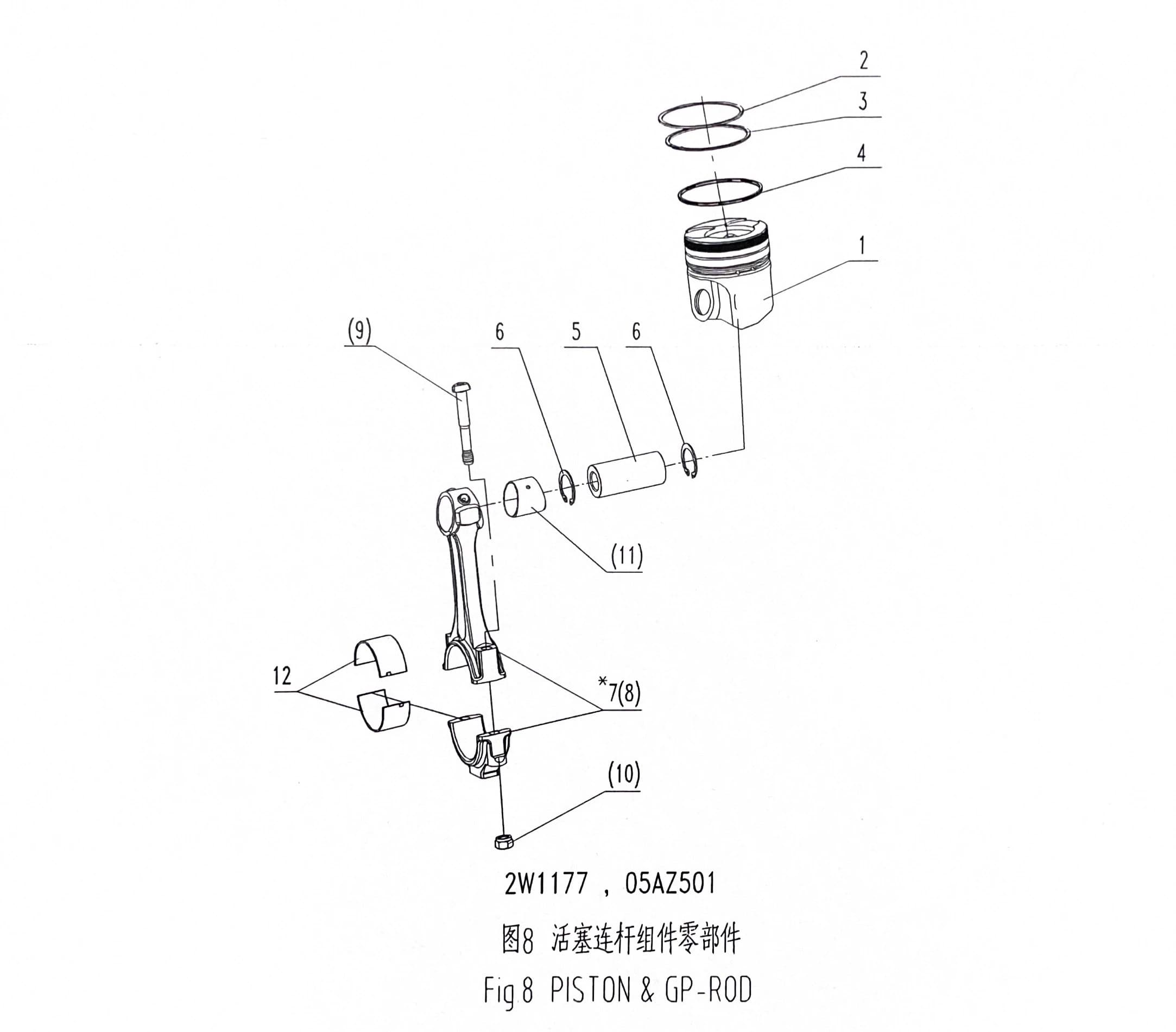

نقشه انفجاری بوش ، پیستون ، رینگ و شاتون موتور شانگهای قدیم
نقشه انفجاری مجموعه بوش، پیستون، رینگ و شاتون موتور شانگهای، نحوه قرارگیری و ارتباط این قطعات با یکدیگر را نشان می‌دهد. این نقشه برای شناسایی و انتخاب دقیق قطعات مجموعه پیستون و شاتون کاربرد دارد.
۱۰ نقطهٔ تعاملی۸۱ بازدید
نقشهٔ فنی — ۱۰ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیCtrl + اسکرول یا دوبار کلیک برای بزرگ‌نماییدو انگشت یا دوبار ضربه برای بزرگ‌نمایی
دربارهٔ این نقشه
با استفاده از این نقشه انفجاری، محل قرارگیری بوش، پیستون، رینگ‌ها، شاتون و سایر اجزای مرتبط به‌راحتی قابل شناسایی است. این نقشه به انتخاب قطعه صحیح، تطبیق اجزا و جلوگیری از اشتباه هنگام سفارش قطعات موتور شانگهای کمک می‌کند.
فهرست متنی نقاط این نقشه۱۰ نقطه
| # | توضیح نقطه | قطعه در فروشگاه |
|---|---|---|
| ۱ | — |
|
| ۲ | — | |
| ۳ | — | |
| ۴ | — | |
| ۵ | — | |
| ۶ | — | |
| ۷ | — | |
| ۸ | — | |
| ۹ | — | |
| ۱۰ | — |
فروشگاه راهساز
قطعات این نقشه
۲۳ قطعه‌ای که روی این نقشه به فروشگاه متصل‌اند، یک‌جا.
