نقشهٔ تعاملیشانگهای قدیم C6121
نقشه انفجاری لوله های توربو شارژ موتور شانگهای قدیم

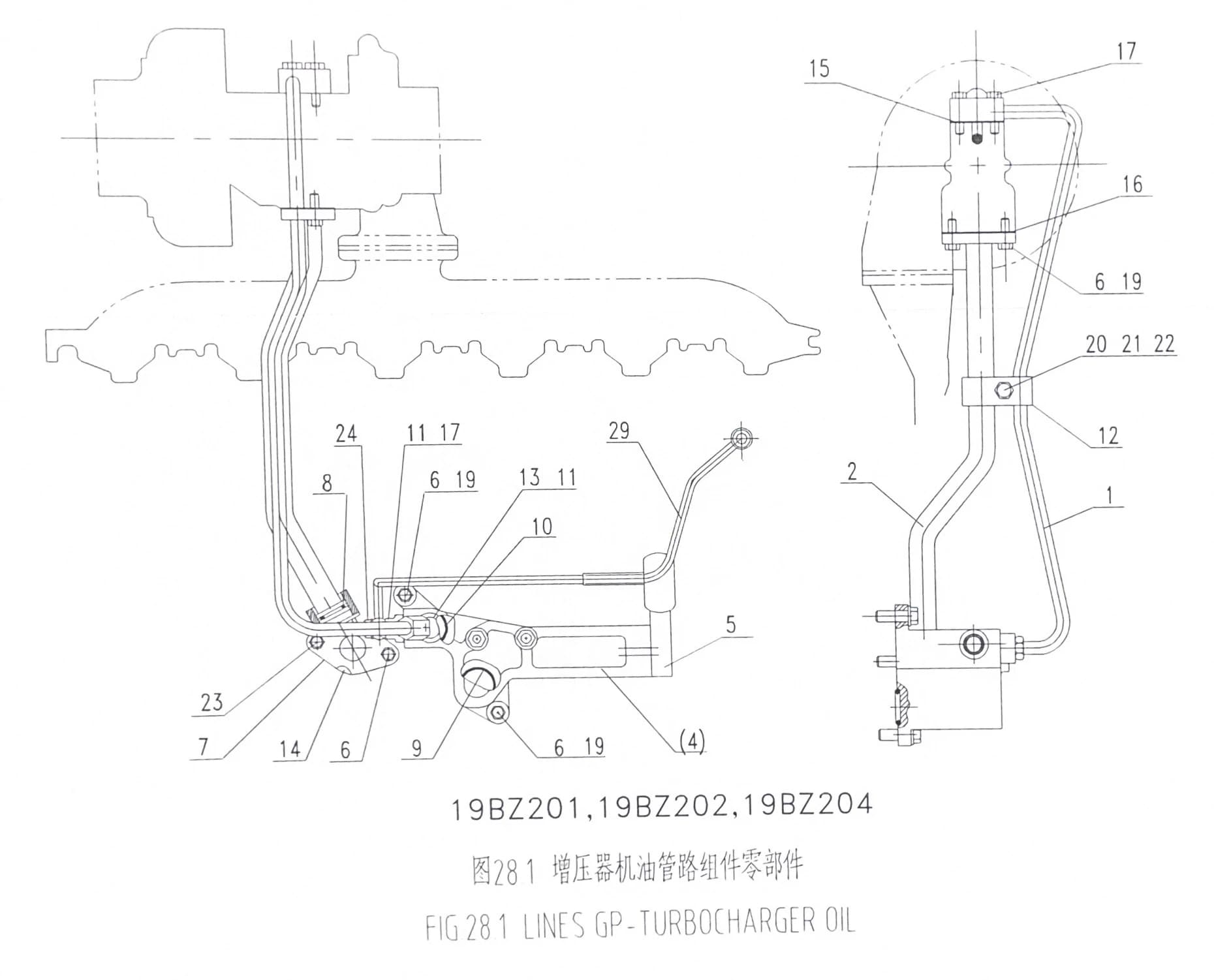

نقشه انفجاری لوله‌های توربو شارژ موتور شانگهای قدیم، محل قرارگیری لوله‌ها و اتصالات مرتبط با سیستم توربو شارژ را نمایش می‌دهد. این نقشه برای شناسایی دقیق قطعات و انتخاب صحیح آن‌ها کاربرد دارد.
۲ نقطهٔ تعاملی۸۴ بازدید
نقشهٔ فنی — ۲ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیCtrl + اسکرول یا دوبار کلیک برای بزرگ‌نماییدو انگشت یا دوبار ضربه برای بزرگ‌نمایی
دربارهٔ این نقشه
این نقشه محل نصب لوله‌های توربو شارژ و اتصالات مربوط به آن را به‌صورت واضح نشان می‌دهد. استفاده از نقشه انفجاری به تطبیق قطعه موردنظر، انتخاب صحیح و جلوگیری از اشتباه هنگام سفارش یا تعمیر موتور شانگهای کمک می‌کند.
فهرست متنی نقاط این نقشه۲ نقطه
| # | توضیح نقطه | قطعه در فروشگاه |
|---|---|---|
| ۱ | — | |
| ۲ | — |
فروشگاه راهساز
قطعات این نقشه
۲ قطعه‌ای که روی این نقشه به فروشگاه متصل‌اند، یک‌جا.
