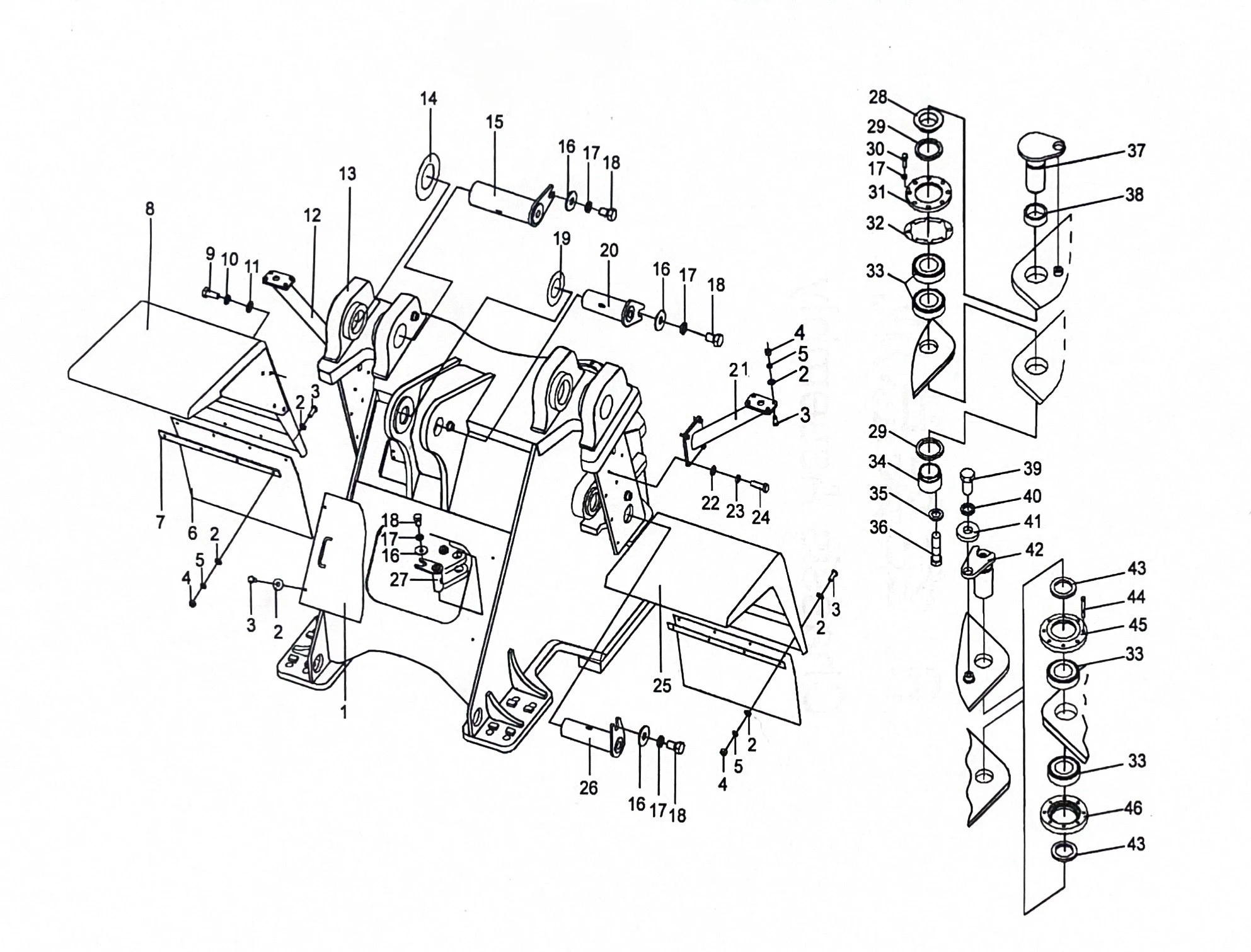

نقشه انفجاری کمرشکن لودر ZL50 XCMG | راهنمای شناسایی قطعات لودر
در تعمیر و نگهداری لودر چینی XCMG ZL50، شناسایی دقیق قطعات قبل از سفارش اهمیت زیادی دارد. یکی از مجموعه‌های مهم این ماشین، کمرشکن یا مفصل اتصال شاسی جلو و عقب است؛ بخشی که امکان حرکت مفصلی دو قسمت شاسی را فراهم می‌کند و در هدایت لودر نقش دارد.
نقشه انفجاری کمرشکن لودر ZL50 XCMG به مشتریان، تعمیرکاران و تأمین‌کنندگان قطعات لودر کمک می‌کند اجزای این مجموعه را به‌صورت جداگانه مشاهده کنند، موقعیت هر قطعه را تشخیص دهند و قطعه موردنیاز را با دقت بیشتری انتخاب کنند.
در راهساز مگ، هدف از ارائه نقشه‌های انفجاری قطعات لودر، ساده‌تر کردن فرآیند شناسایی قطعه و کاهش اشتباه هنگام خرید لوازم یدکی ماشین‌آلات راهسازی است. با استفاده از نقشه مناسب، به‌جای سفارش قطعه تنها براساس نام یا ظاهر آن، می‌توان محل قرارگیری و ارتباط آن با سایر اجزای مجموعه را نیز بررسی کرد.
نقشه انفجاری کمرشکن لودر چیست؟
نقشه انفجاری یا Exploded View یک تصویر فنی از اجزای یک مجموعه مکانیکی است که در آن قطعات از یکدیگر تفکیک شده‌اند تا شکل، موقعیت نسبی و ترتیب قرارگیری آن‌ها قابل مشاهده باشد.
در نقشه انفجاری کمرشکن لودر، قطعات اتصال شاسی جلو و عقب به‌صورت مجزا نمایش داده می‌شوند. این تصویر کمک می‌کند مشخص شود هر پین، بوش، بلبرینگ، آب‌بند، واشر یا پیچ در کدام قسمت مجموعه قرار می‌گیرد.
برخلاف یک تصویر معمولی از کمرشکن که بیشتر ظاهر کلی مجموعه را نشان می‌دهد، نقشه انفجاری برای شناسایی قطعات لودر، بررسی نحوه اتصال اجزا و انتخاب لوازم یدکی متناسب با دستگاه کاربرد تخصصی‌تری دارد.
کمرشکن لودر XCMG ZL50 چه وظیفه‌ای دارد؟
کمرشکن در لودرهای مفصلی، محل اتصال بخش جلویی و عقبی شاسی است. این مجموعه به دو قسمت شاسی اجازه می‌دهد نسبت به یکدیگر حرکت مفصلی داشته باشند تا لودر بتواند در مسیرهای مختلف تغییر جهت دهد.
حرکت مکرر دستگاه، وزن ماشین، بار واردشده و شرایط کاری پروژه‌های عمرانی باعث می‌شود اجزای این مفصل تحت نیرو و سایش قرار بگیرند. به همین دلیل، سلامت قطعات کمرشکن در هدایت مناسب ماشین و حفظ وضعیت اتصال دو بخش شاسی اهمیت دارد.
در زمان تعمیر لودر XCMG ZL50، تشخیص درست قطعه معیوب اهمیت زیادی دارد؛ زیرا ایراد در پین، بوش، یاتاقان یا اجزای آب‌بندی ممکن است نشانه‌های مشابهی ایجاد کند، اما روش تعمیر و قطعه موردنیاز در هر مورد متفاوت است.
قطعاتی که در نقشه انفجاری کمرشکن لودر دیده می‌شوند
بسته به طراحی و نسخه فنی لودر، نقشه مجموعه کمرشکن می‌تواند اجزای مختلفی را نمایش دهد. شناخت وظیفه این قطعات به استفاده بهتر از نقشه و انتخاب صحیح قطعات لودر چینی کمک می‌کند.
پین کمرشکن
پین یکی از اجزای اصلی اتصال مفصلی است که در موقعیت مشخصی از مجموعه قرار می‌گیرد و امکان حرکت نسبی قطعات متصل را فراهم می‌کند.
در صورت فرسودگی، تغییر شکل یا آسیب سطح پین، ممکن است لقی در محل مفصل ایجاد شود. هنگام انتخاب پین جایگزین باید ابعاد، محل نصب و مشخصات فنی آن با نقشه و قطعه اصلی مطابقت داشته باشد.
بوش کمرشکن
بوش در محل اتصال قطعات متحرک قرار می‌گیرد و نقش مهمی در ایجاد سطح تماس مناسب و کاهش سایش اجزای فلزی دارد.
فرسودگی بوش می‌تواند باعث افزایش لقی مفصل و وارد شدن فشار بیشتر به پین و سایر قطعات شود. به همین دلیل، در هنگام تعمیر کمرشکن بهتر است وضعیت پین و بوش به‌صورت هم‌زمان بررسی شود.

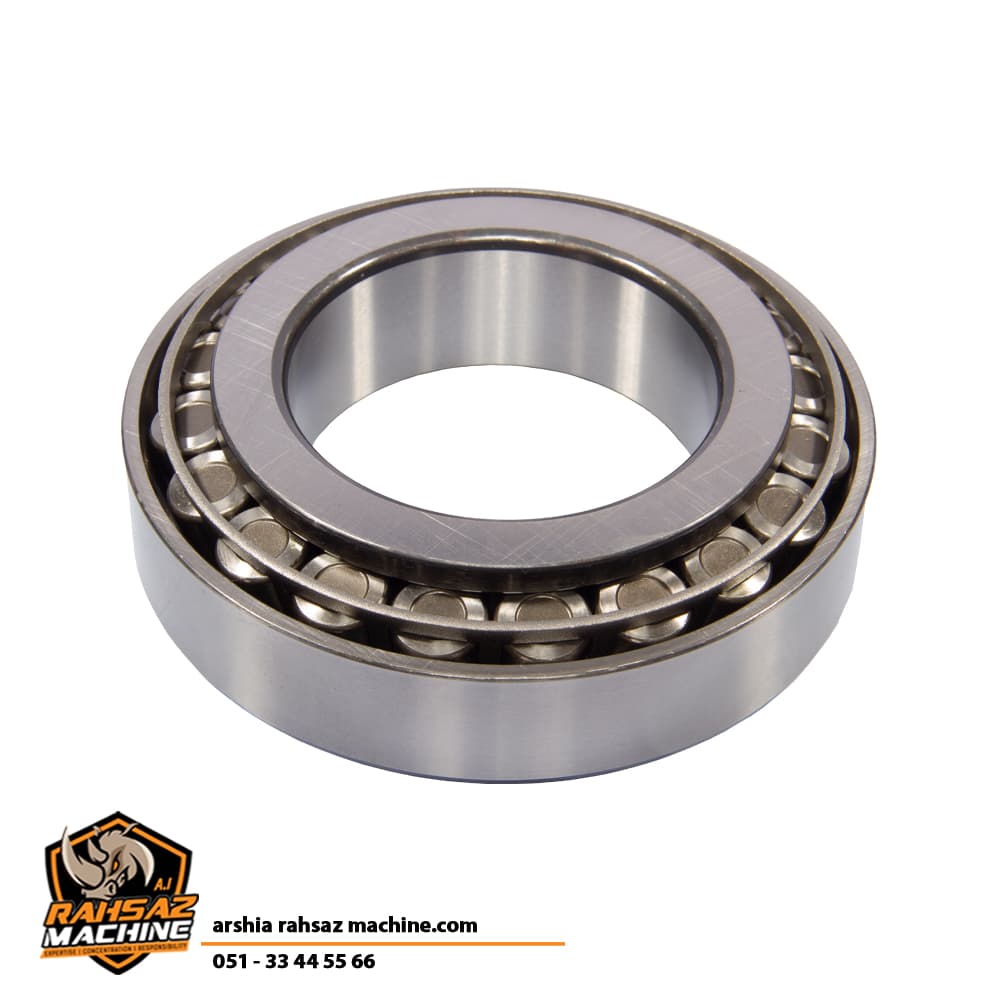

بلبرینگ یا یاتاقان مفصل
بسته به طراحی مجموعه، ممکن است از بلبرینگ یا یاتاقان مفصلی برای ایجاد حرکت مناسب و تحمل نیروهای واردشده استفاده شود.
نوع یاتاقان و ابعاد آن باید از روی نقشه و مشخصات فنی مجموعه تعیین شود؛ زیرا همه لودرهای خانواده ZL50 الزاماً از قطعات کاملاً یکسانی استفاده نمی‌کنند.
کاسه‌نمد و آب‌بند
آب‌بندها برای جلوگیری از ورود آلودگی و خروج روانکار از قسمت‌های مشخص مجموعه کاربرد دارند. سلامت آن‌ها در محیط‌های پرگردوغبار و شرایط کاری سنگین اهمیت دارد.
در صورت خرابی آب‌بند، روانکاری نامناسب یا ورود آلودگی می‌تواند سایش اجزای متحرک را افزایش دهد.
واشر تنظیم و متعلقات اتصال
در بعضی ساختارهای کمرشکن، واشرهای تنظیم، صفحات نگهدارنده، پیچ‌ها و گریس‌خورها نیز در مجموعه وجود دارند. این قطعات ممکن است از نظر اندازه، محل نصب یا وظیفه با یکدیگر متفاوت باشند.
به همین دلیل، پیش از سفارش قطعه باید شماره جایگاه آن در نقشه با نام و مشخصات فنی درج‌شده در فهرست قطعات مطابقت داده شود.
چگونه از نقشه انفجاری کمرشکن لودر ZL50 استفاده کنیم؟
برای استفاده صحیح از نقشه، بهتر است مراحل زیر را دنبال کنید.
۱. مدل لودر را دقیق مشخص کنید.
ابتدا مدل درج‌شده روی دستگاه را بررسی کنید. عبارت ZL50 ممکن است در گفتار بازار به نسخه‌های مختلفی از لودر اشاره داشته باشد؛ بنابراین نباید بدون بررسی، نقشه ZL50G یا ZL50GN را کاملاً یکسان با دستگاه دیگری در نظر گرفت.
۲. مجموعه کمرشکن را در نقشه پیدا کنید.
در نقشه قطعات، به دنبال بخش‌های مربوط به اتصال مفصلی شاسی جلو و عقب، مفصل بالایی و پایینی یا مجموعه پین و بوش باشید. عنوان دقیق این بخش ممکن است در کاتالوگ‌های مختلف متفاوت باشد.
۳. قطعه موردنیاز را شناسایی کنید.
شکل قطعه، موقعیت آن در مجموعه و نحوه قرارگیری آن در کنار سایر اجزا را بررسی کنید. اگر به پین یا بوش نیاز دارید، توجه کنید که قطعه با موقعیت موردنظر در نقشه مطابقت داشته باشد.
۴. شماره جایگاه را با فهرست قطعات تطبیق دهید.
بسیاری از نقشه‌های انفجاری دارای شماره‌هایی هستند که به ردیف مشخصی در فهرست قطعات اشاره می‌کنند. شماره جایگاه تصویر را با نام قطعه و شماره فنی متناظر در فهرست تطبیق دهید.
نکته مهم این است که شماره کنار تصویر ممکن است فقط شماره ردیف در نقشه باشد، نه شماره فنی قابل سفارش قطعه.
۵. سازگاری قطعه را قبل از سفارش تأیید کنید.
در پایان، شماره فنی، ابعاد، محل نصب و نسخه دستگاه را بررسی کنید. اگر شماره قطعه در نقشه مشخص نیست یا میان دو نسخه تفاوت وجود دارد، بهتر است پیش از سفارش، مشخصات دستگاه و قطعه قدیمی توسط کارشناس بررسی شود.
اهمیت نقشه انفجاری در خرید لوازم لودر چینی
خرید لوازم لودر و قطعات لودر چینی بدون شناسایی دقیق قطعه می‌تواند باعث سفارش اشتباه، تأخیر در تعمیرات و افزایش هزینه‌های حمل یا تعویض شود.
برای مثال، دو پین ممکن است از نظر ظاهری شبیه باشند، اما طول، قطر، نوع نشیمن یا محل کاربرد متفاوتی داشته باشند. همین موضوع درباره بوش‌ها، آب‌بندها و قطعات تنظیم نیز صدق می‌کند.
استفاده از نقشه انفجاری به خریدار کمک می‌کند قطعه را در جایگاه درست شناسایی کند و ارتباط آن را با مجموعه کمرشکن بهتر درک کند. با این حال، نقشه انفجاری به‌تنهایی جایگزین بررسی شماره فنی و مشخصات نسخه واقعی دستگاه نیست.
این روش به‌ویژه برای تعمیرکاران، فروشندگان لوازم یدکی و صاحبان لودرهایی که قصد سفارش قطعات مفصل شاسی را دارند، کاربردی است.
علائم فرسودگی کمرشکن لودر
برخی نشانه‌ها می‌توانند نیاز به بررسی فنی مجموعه کمرشکن را مطرح کنند:
افزایش لقی در محل اتصال شاسی جلو و عقب
ایجاد صدای غیرعادی هنگام تغییر جهت
مشاهده سایش یا آسیب در پین و بوش
آسیب دیدن آب‌بندها یا مشاهده نشتی روانکار
وجود حرکت غیرعادی در محل مفصل
مشاهده آسیب در اتصالات یا قطعات نگهدارنده
این نشانه‌ها به‌تنهایی مشخص نمی‌کنند کدام قطعه خراب شده است. برای مثال، لقی مفصل می‌تواند به فرسودگی بوش، پین، یاتاقان یا ترکیبی از چند عامل مربوط باشد.
بنابراین پیش از سفارش قطعه، مجموعه باید بررسی شود و قطعه معیوب با کمک نقشه، اندازه‌گیری و مشخصات فنی شناسایی شود.
نکات مهم هنگام سفارش قطعات کمرشکن XCMG ZL50
برای انتخاب دقیق قطعات لودر XCMG ZL50، بهتر است اطلاعات زیر در اختیار خریدار یا تأمین‌کننده قطعه باشد:
مدل دقیق لودر و نسخه فنی دستگاه
محل قرارگیری قطعه در مجموعه کمرشکن
شماره فنی یا شماره جایگاه در نقشه، در صورت وجود
ابعاد قطعه قدیمی، در صورت نیاز به تطبیق اندازه
تصاویر واضح از قطعه و محل نصب
مشخصات درج‌شده در کاتالوگ یا پلاک دستگاه، در صورت دسترسی
این اطلاعات احتمال اشتباه در شناسایی قطعه را کاهش می‌دهند و به انتخاب دقیق‌تر لوازم یدکی کمک می‌کنند.
همچنین هنگام باز کردن مجموعه کمرشکن، بهتر است محل نصب، ترتیب واشرها و قطعات تنظیم و وضعیت آب‌بندها مستند شود تا مونتاژ مجدد براساس ساختار صحیح انجام گیرد.
نقشه انفجاری کمرشکن؛ راهنمای انتخاب دقیق قطعات لودر
نقشه انفجاری کمرشکن لودر ZL50 XCMG ابزاری کاربردی برای شناخت ساختار مفصل شاسی و شناسایی قطعات مرتبط با آن است. این نقشه به کاربر کمک می‌کند پین، بوش، یاتاقان، آب‌بند، واشر تنظیم و متعلقات اتصال را در مجموعه پیدا کند و هنگام سفارش قطعه، اطلاعات دقیق‌تری در اختیار داشته باشد.
برای انتخاب مطمئن لوازم لودر چینی XCMG ZL50، بهتر است نقشه متناسب با نسخه دستگاه را بررسی کنید و شماره قطعه را با فهرست فنی، ابعاد و محل نصب تطبیق دهید. این کار می‌تواند احتمال خرید اشتباه را کاهش دهد و فرآیند تعمیر و نگهداری لودر را منظم‌تر کند.
راهساز مگ با ارائه نقشه‌های انفجاری بخش‌های مختلف لودر، به خریداران و تعمیرکاران کمک می‌کند ساختار مجموعه‌ها را بهتر بشناسند و قطعه موردنیاز را با دقت بیشتری انتخاب کنند.
