نقشهٔ تعاملیسیستم هیدرولیک جک های بالابر و خالی کن لودر

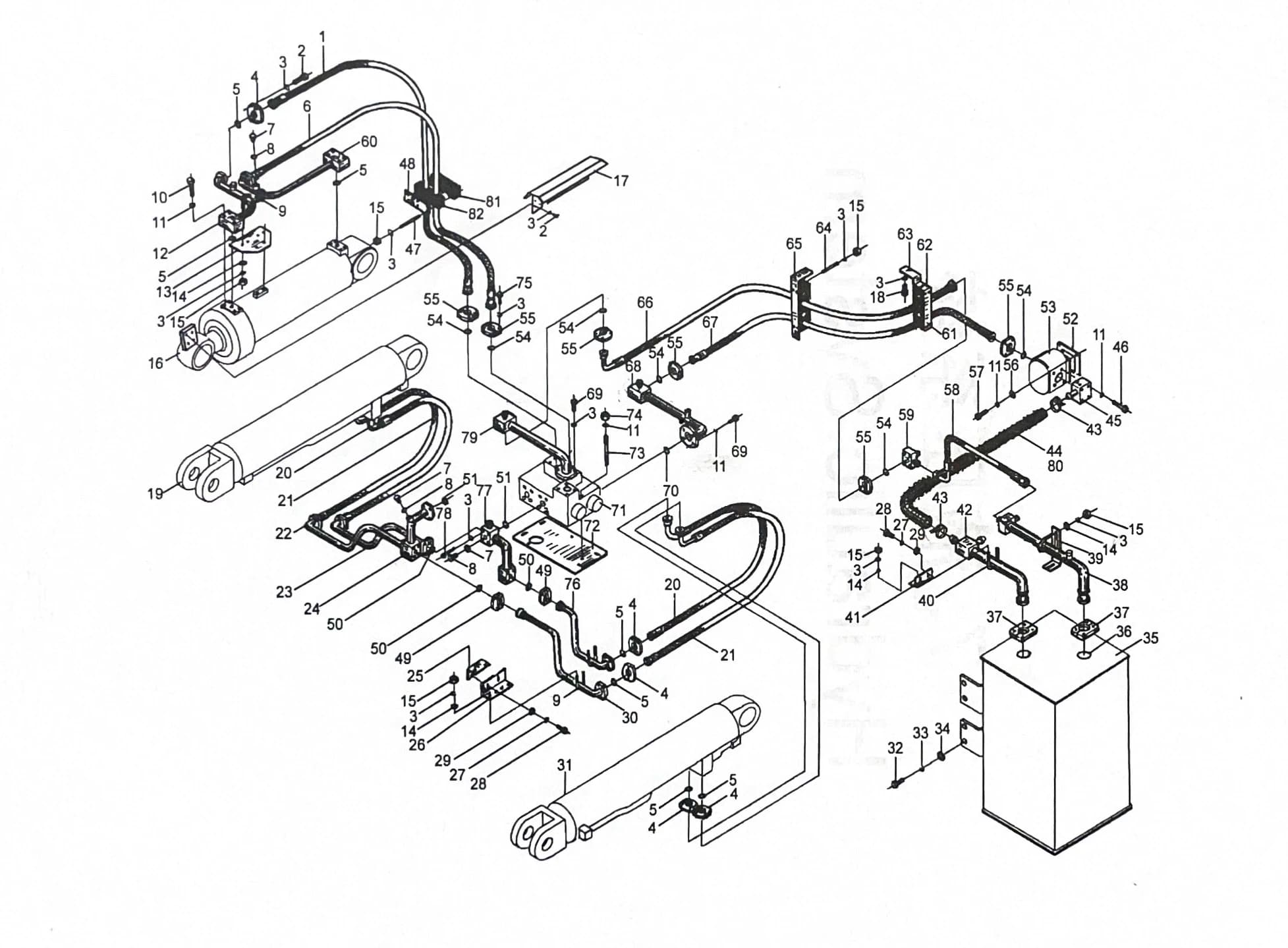

نقشه انفجاری سیستم هیدرولیک جکهای بالابر و باکت لودر ZL50G - XCMG - گیربکس مکانیکی
نقشه انفجاری سیستم هیدرولیک لودر ZL50G - XCMG، اجزای مربوط به جکهای بالابر و جک باکت را نمایش میدهد. این نقشه برای شناسایی دقیق قطعات جکها و انتخاب صحیح آنها کاربرد دارد.
۱۸ نقطهٔ تعاملی۱۷ بازدید
نقشهٔ فنی — ۱۸ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیچرخ ماوس یا دکمهها برای بزرگنماییبا دو انگشت بزرگنمایی کنید
دربارهٔ این نقشه
این نقشه محل قرارگیری جکهای بالابر، جک باکت و قطعات داخلی و جانبی مرتبط با سیستم هیدرولیک لودر ZL50G را بهصورت واضح نشان میدهد. استفاده از نقشه انفجاری به تطبیق قطعه، جلوگیری از انتخاب اشتباه و سفارش دقیق قطعات کمک میکند.
فهرست متنی نقاط این نقشه۱۸ نقطه
| # | توضیح نقطه | قطعه در فروشگاه |
|---|---|---|
| ۱ | لوله سر جک خالی کن با شماره فنی 9318980 | — |
| ۲ | خالی کن | — |
| ۳ | لوله ته جک خالی کن با شماره فنی 9319070 | — |
| ۴ | جک بالابر سمت راست باشماره فنی 9322835 | — |
| ۵ | جک بالابر سمت چپ باشماره فنی 9326009 | — |
| ۶ | — | |
| ۷ | — | |
| ۸ | — | |
| ۹ | لوله با شماره فنی9322838 | — |
| ۱۰ | لوله با شماره فنی9322831 | — |
| ۱۱ | لوله با شماره فنی 9322830 | — |
| ۱۲ | لوله با شماره فنی 9332302 | — |
| ۱۳ | — | |
| ۱۴ | — | |
| ۱۵ | — | |
| ۱۶ | — | |
| ۱۷ | لوله با شماره فنی 9342107 | — |
| ۱۸ | — |
فروشگاه راهساز

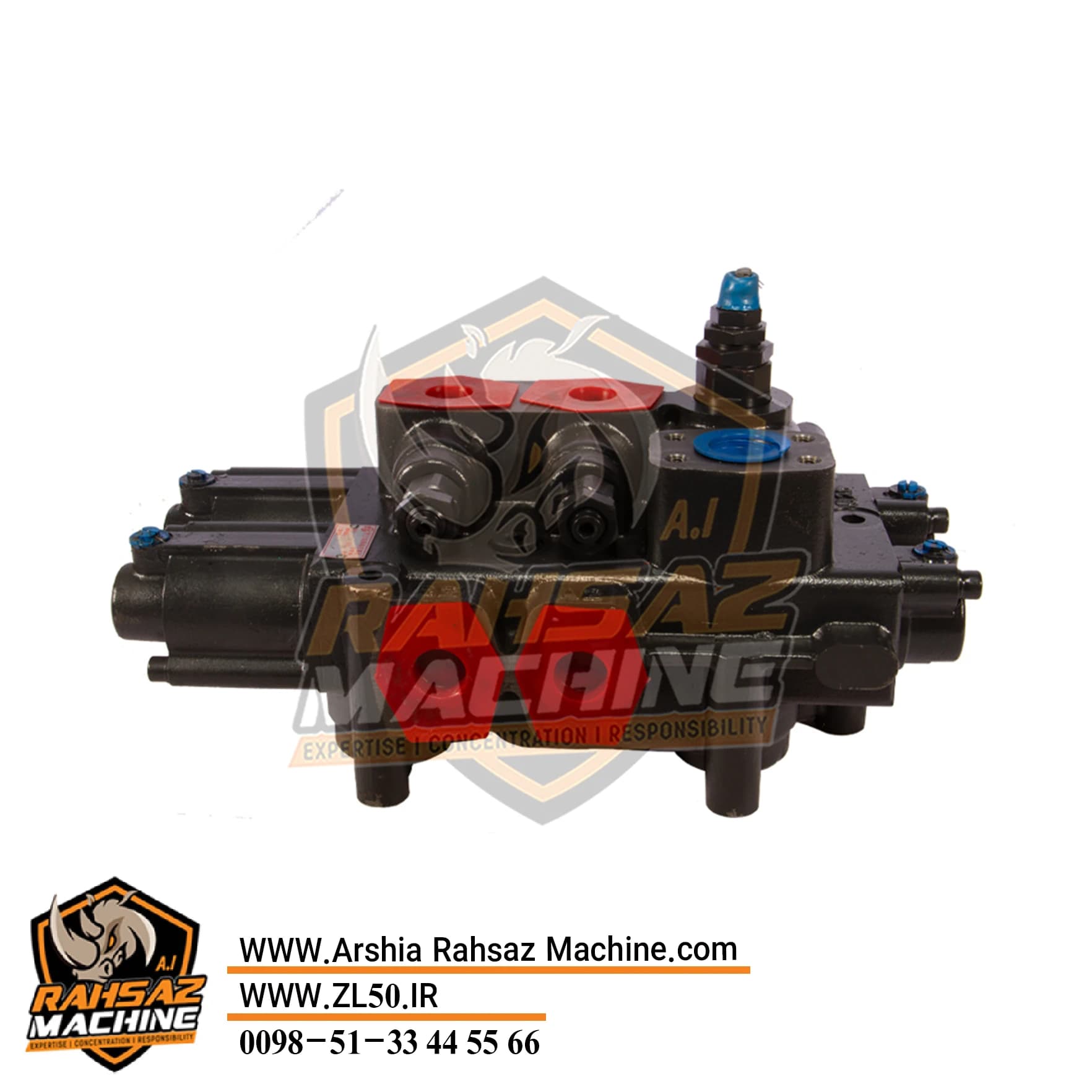

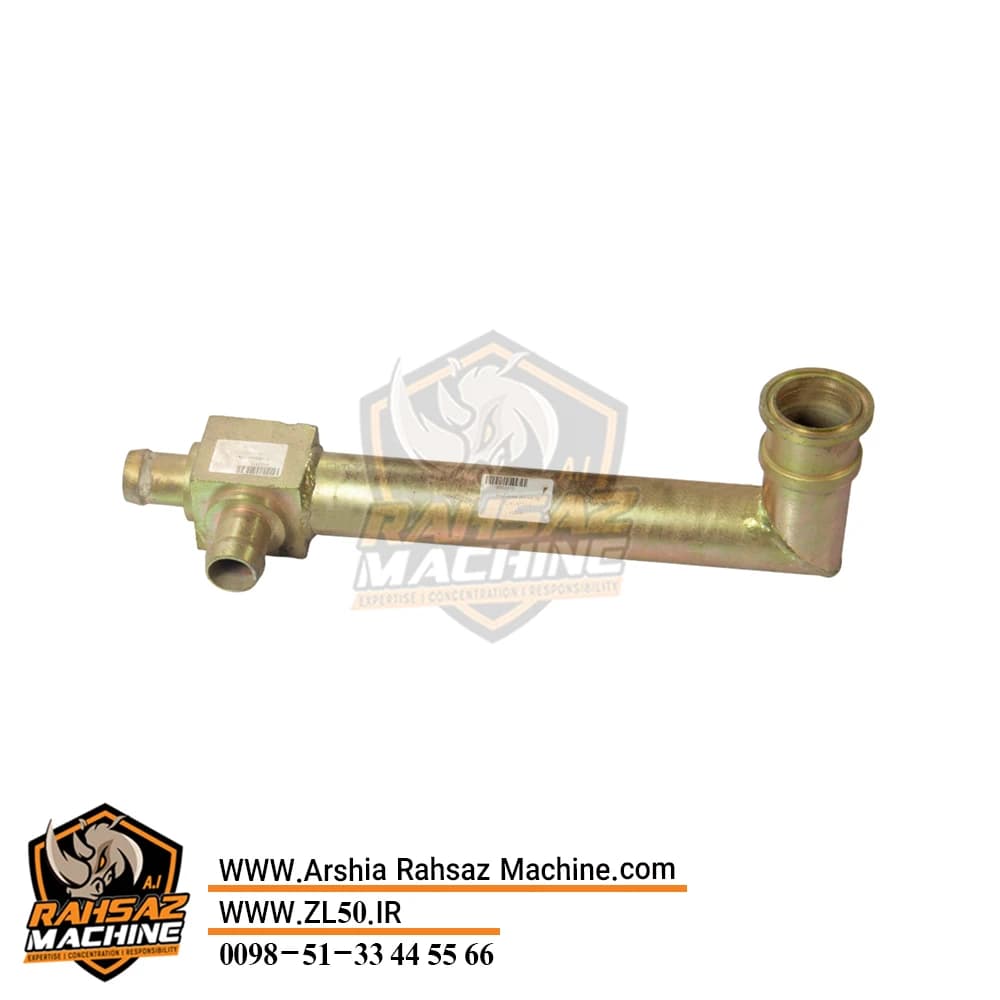

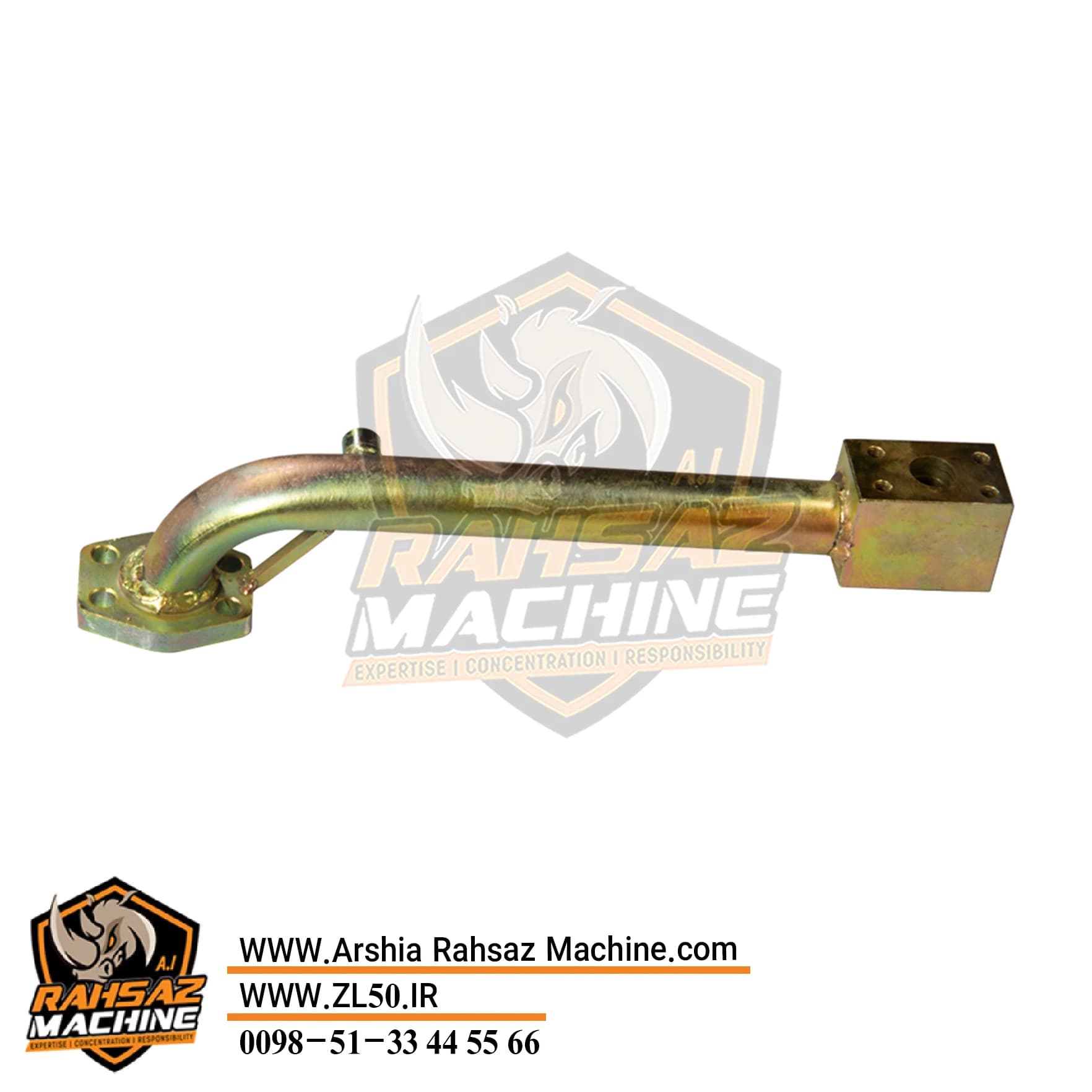

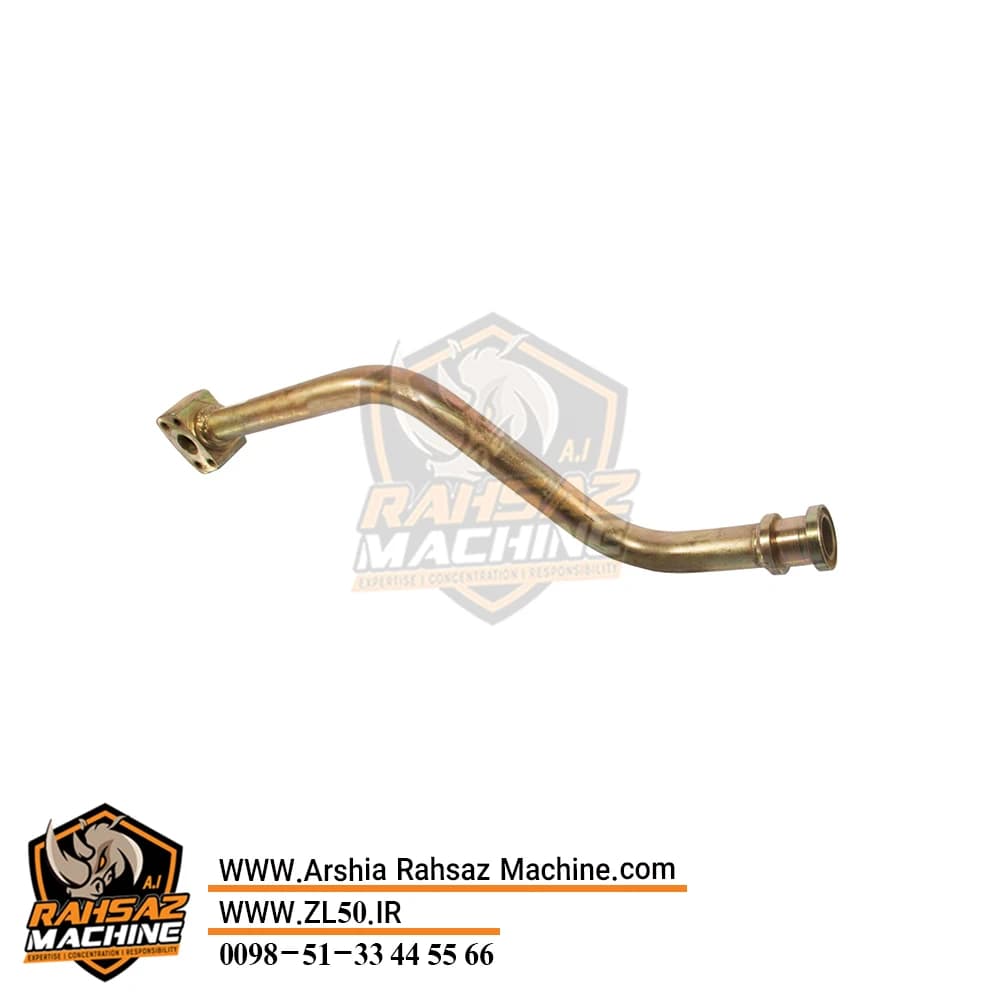

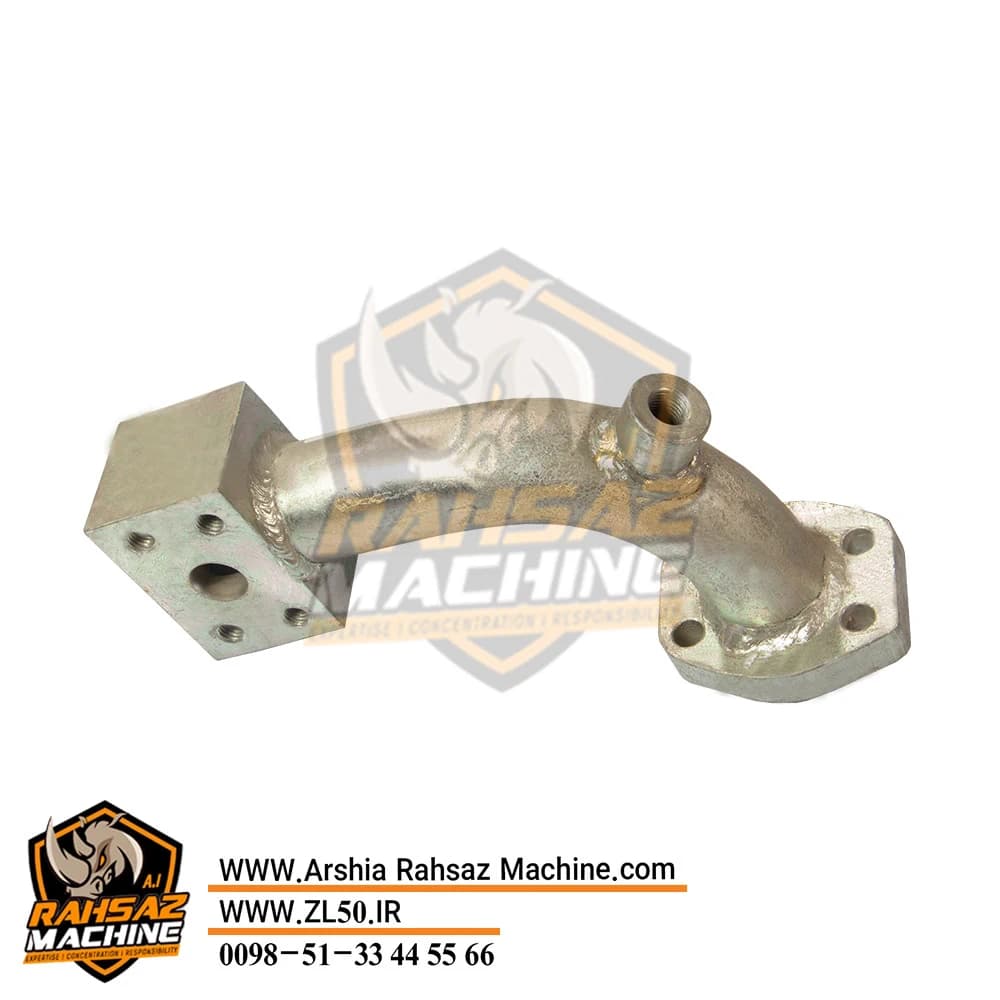

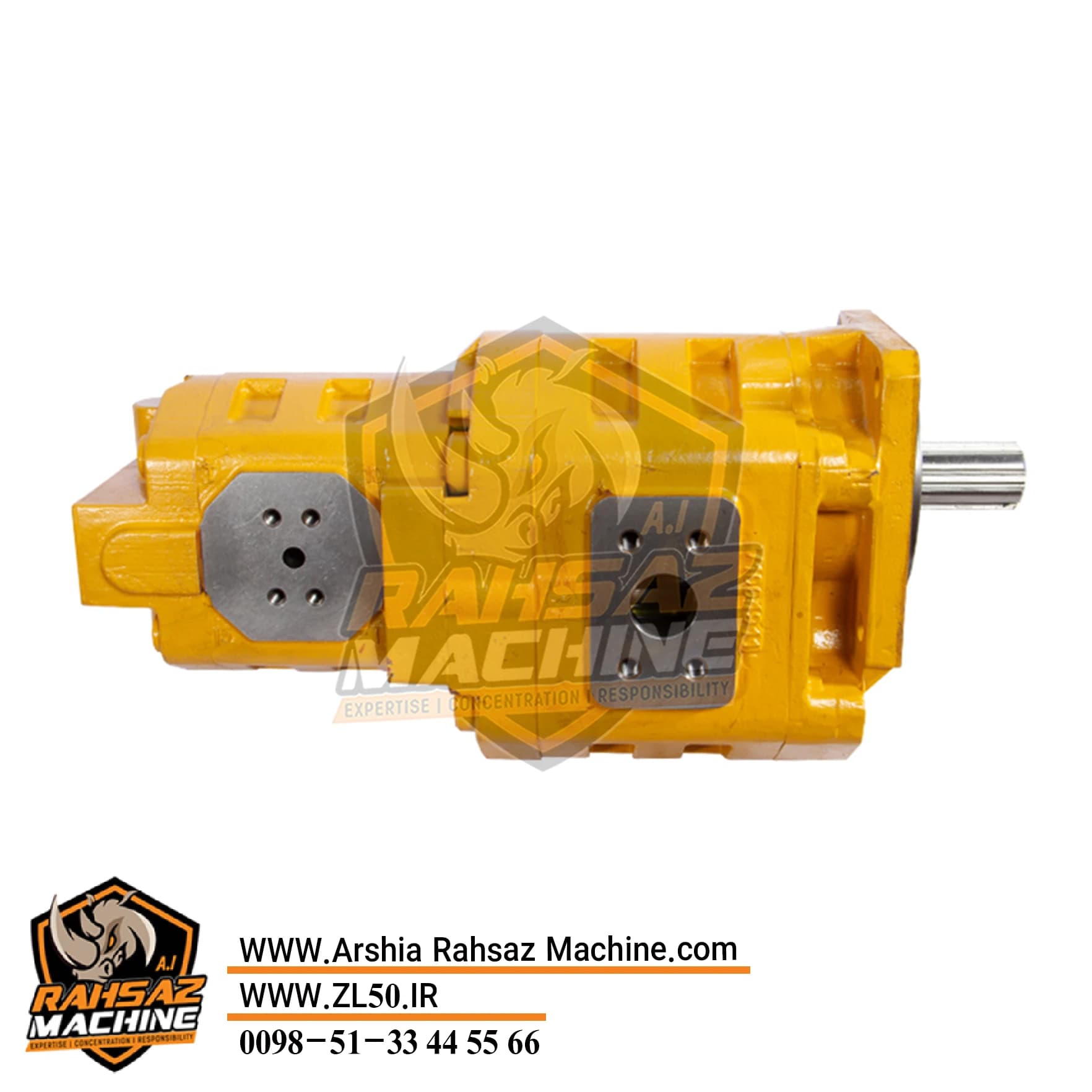

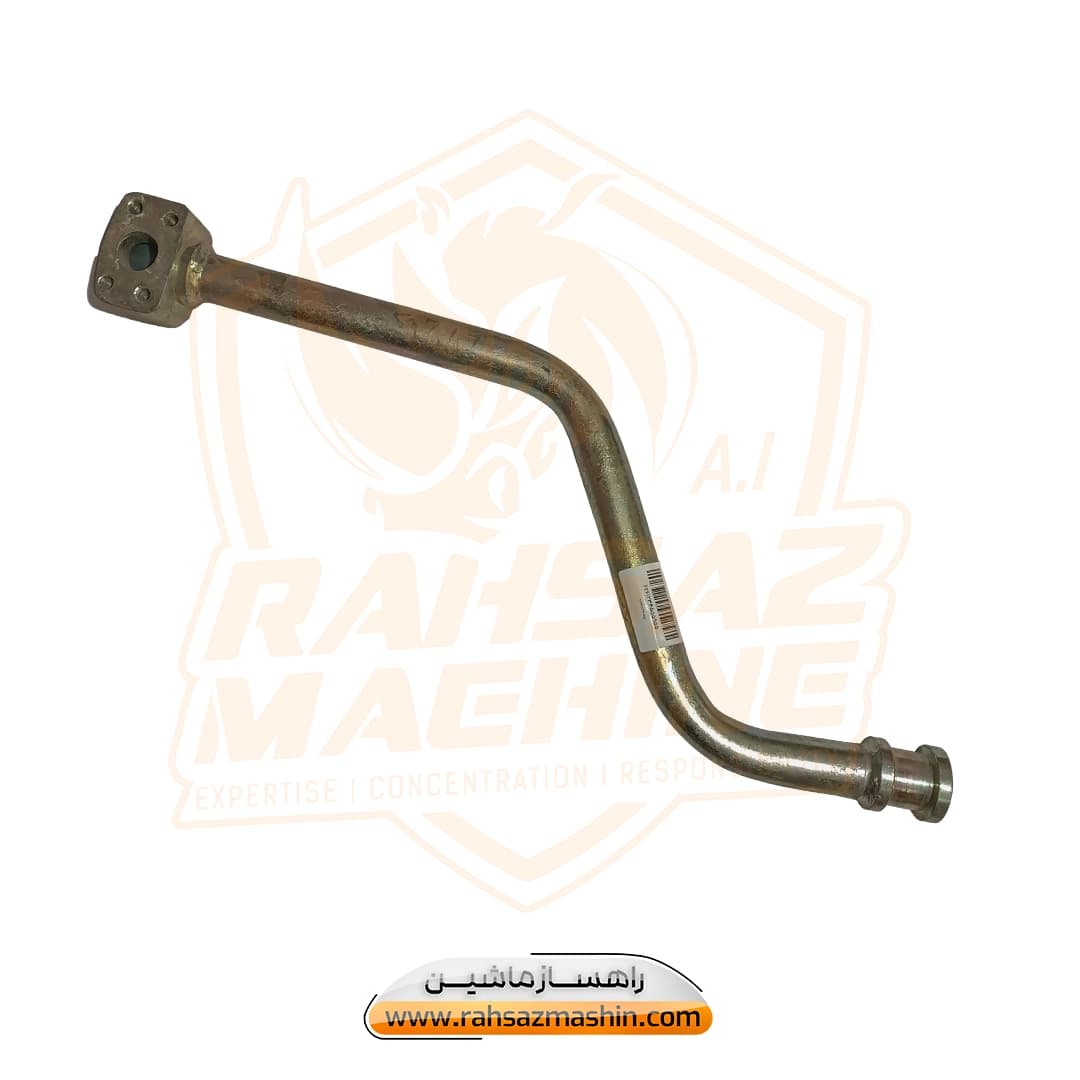

قطعات این نقشه
۹ قطعهای که روی این نقشه به فروشگاه متصلاند، یکجا.
