نقشه انفجاری سیستم هیدرولیک فرمان لودر XCMG ZL50G با گیربکس برقی 4WG200
برای شناسایی و خرید قطعات فرمان لودر XCMG ZL50G مجهز به گیربکس برقی ZF 4WG200، استفاده از نقشه انفجاری متناسب با نسخه دستگاه اهمیت زیادی دارد. این نقشه اجزای سیستم هیدرولیک فرمان را به‌صورت تفکیک‌شده نمایش می‌دهد و به تعمیرکاران، صاحبان لودر و خریداران کمک می‌کند قطعه موردنظر خود را دقیق‌تر شناسایی کنند.
در سیستم هیدرولیک فرمان این لودر، اجزایی مانند پمپ هیدرولیک، سیلندرهای فرمان، لوله‌ها، شیلنگ‌ها، اتصالات و قطعات آب‌بندی در عملکرد مجموعه نقش دارند. شناسایی صحیح این اجزا پیش از سفارش لوازم لودر چینی XCMG ZL50G می‌تواند احتمال خرید قطعه اشتباه و تأخیر در تعمیرات را کاهش دهد.
این صفحه از راهساز مگ برای افرادی کاربرد دارد که به دنبال نقشه انفجاری هیدرولیک فرمان لودر XCMG دارای گیربکس برقی 4WG200 هستند و می‌خواهند قطعات موردنیاز را براساس موقعیت آن‌ها در نقشه و مشخصات فنی انتخاب کنند.
این نقشه برای کدام لودر XCMG مناسب است؟
نقشه حاضر برای شناسایی قطعات سیستم هیدرولیک فرمان نسخه موردنظر از لودر XCMG ZL50G با گیربکس برقی ZF 4WG200 در نظر گرفته شده است. هنگام استفاده از نقشه، باید مشخصات گیربکس دستگاه با نسخه موردنظر مطابقت داشته باشد؛ زیرا صرف یکسان بودن نام ZL50G برای تأیید سازگاری نقشه کافی نیست.
لودرهای این خانواده ممکن است با پیکربندی‌های فنی متفاوت عرضه شده باشند یا در طول عمر کاری آن‌ها بعضی مجموعه‌ها تعویض شده باشند. به همین دلیل، پیش از سفارش قطعات هیدرولیک فرمان، بهتر است نوع گیربکس، مشخصات دستگاه و قطعات نصب‌شده روی ماشین بررسی شود.
نکته مهم: گیربکس برقی 4WG200 در اینجا مشخصه نسخه لودر موردنظر است. نقشه این صفحه به مجموعه هیدرولیک فرمان مربوط می‌شود و نباید آن را با نقشه انفجاری اجزای داخلی گیربکس اشتباه گرفت.
سیستم هیدرولیک فرمان لودر XCMG ZL50G چه وظیفه‌ای دارد؟
لودر ZL50G از ساختار فرمان مفصلی استفاده می‌کند. در این ساختار، بخش جلویی و عقبی شاسی از طریق مفصل به یکدیگر متصل می‌شوند و سیستم فرمان امکان تغییر زاویه این دو بخش را فراهم می‌کند.
سیستم هیدرولیک فرمان، نیروی لازم برای حرکت سیلندرهای فرمان را تأمین می‌کند. روغن هیدرولیک از طریق پمپ و مسیرهای طراحی‌شده در مدار جریان پیدا می‌کند و حرکت سیلندرها باعث تغییر جهت لودر می‌شود.
عملکرد مناسب فرمان به هماهنگی اجزای مختلف وابسته است. کاهش عملکرد پمپ، نشتی از اتصالات، فرسودگی آب‌بندها یا ایراد در سیلندر فرمان ممکن است باعث تغییر رفتار فرمان شود. البته علائم مشابه می‌توانند علت‌های متفاوتی داشته باشند و برای تشخیص قطعه معیوب باید کل مجموعه بررسی شود.
قطعات قابل شناسایی در نقشه انفجاری هیدرولیک فرمان

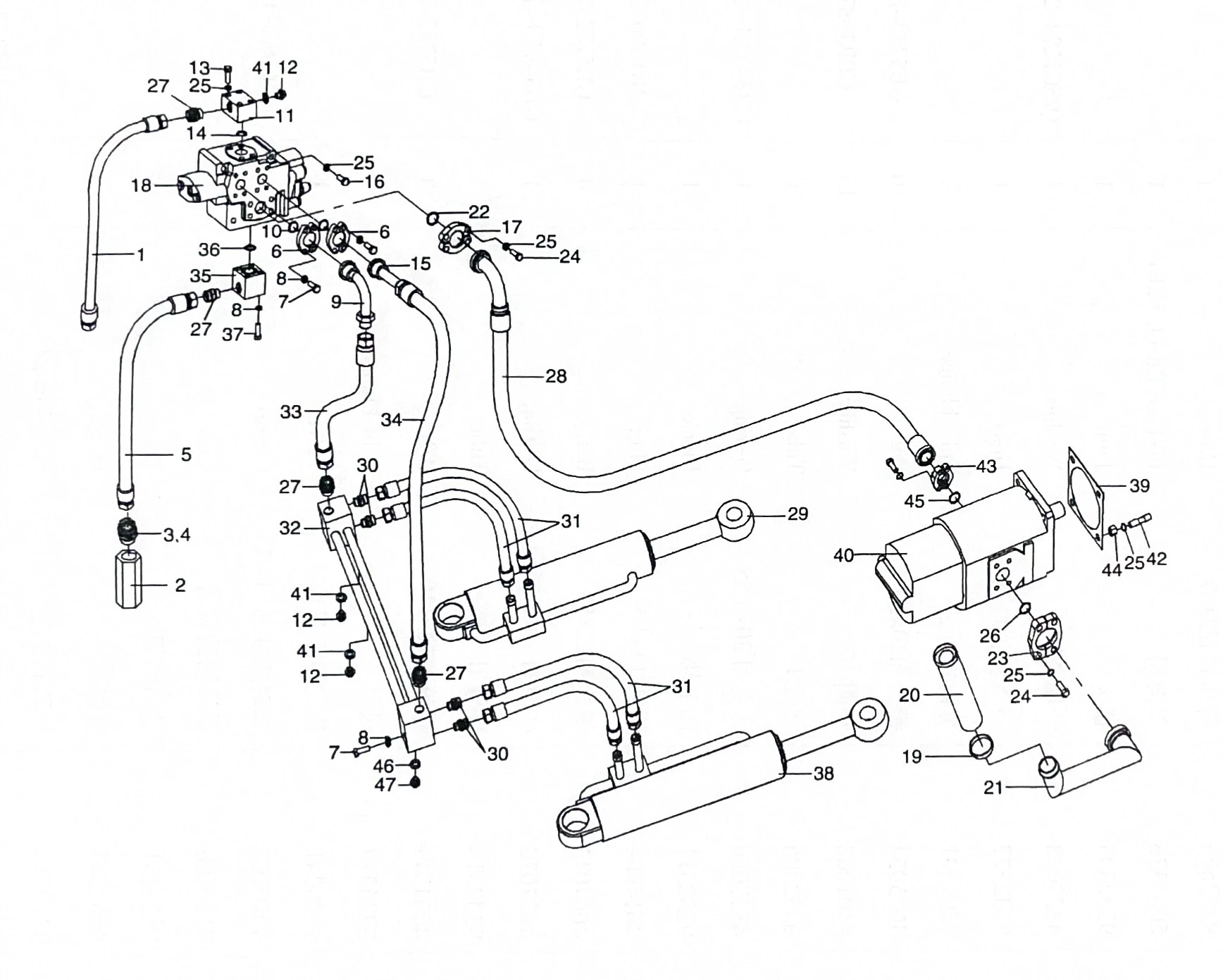

نقشه انفجاری، اجزای مجموعه فرمان را جداگانه نمایش می‌دهد تا جایگاه و نحوه ارتباط آن‌ها با یکدیگر مشخص شود. بسته به ساختار نسخه موردنظر، قطعات مختلفی در این مجموعه وجود دارند.

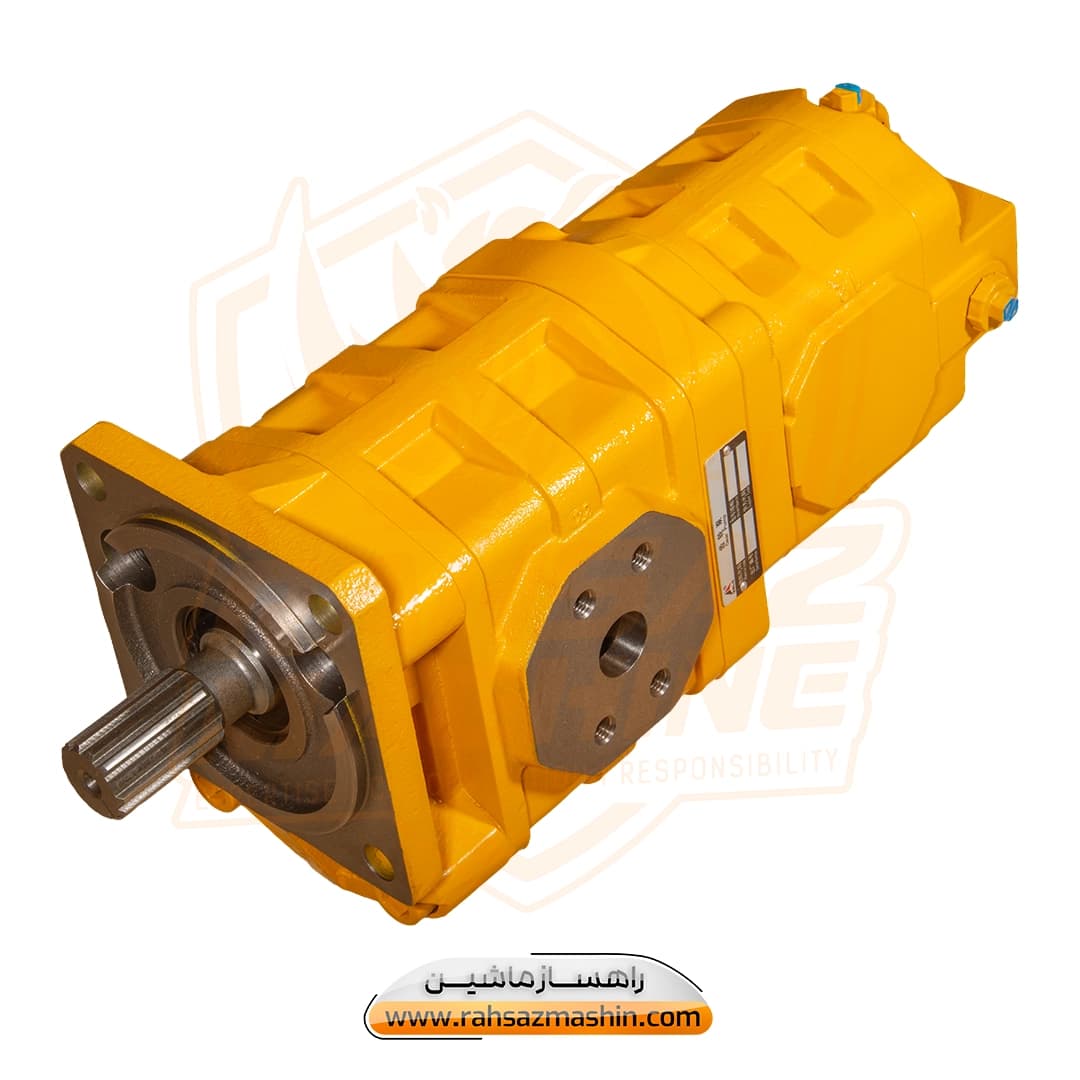

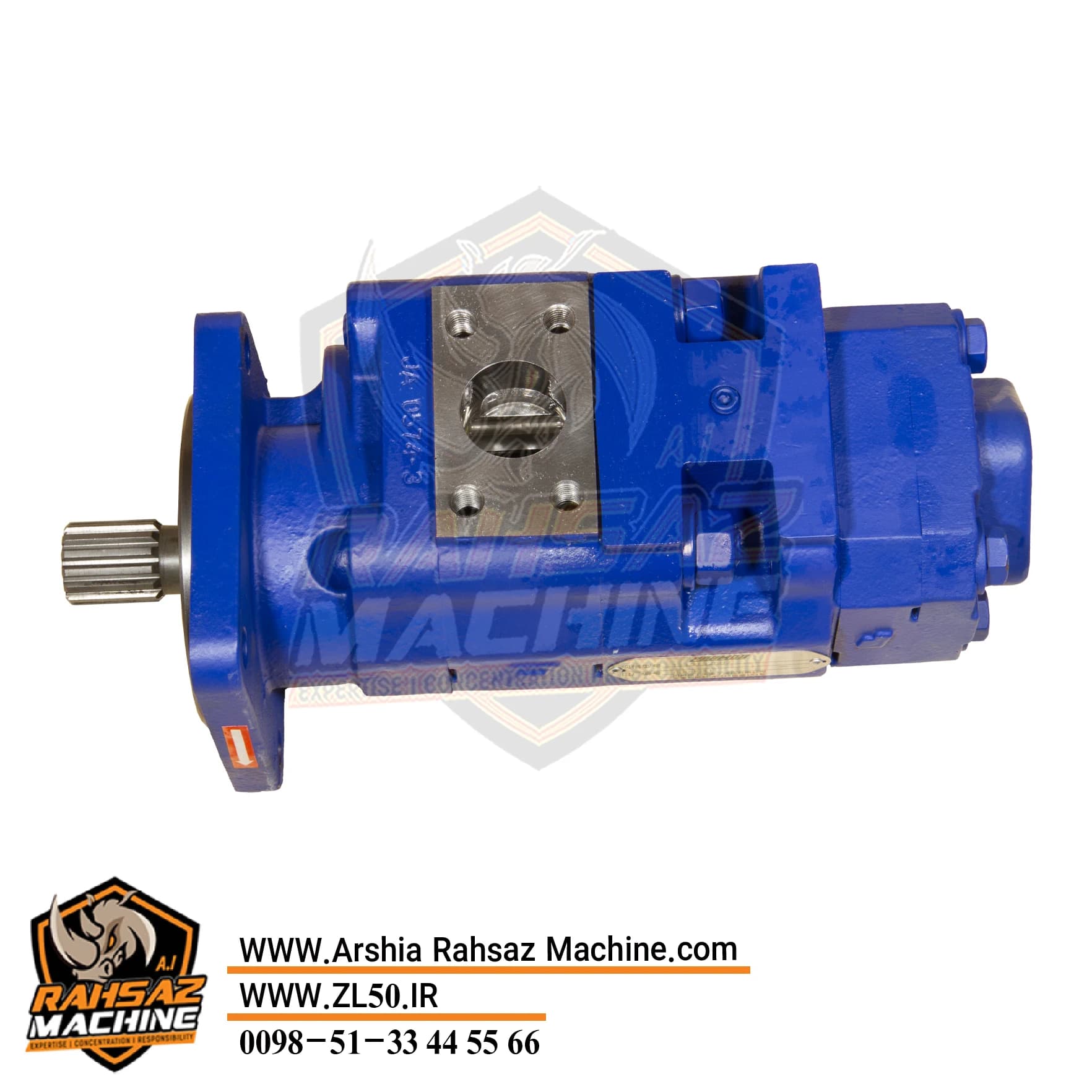

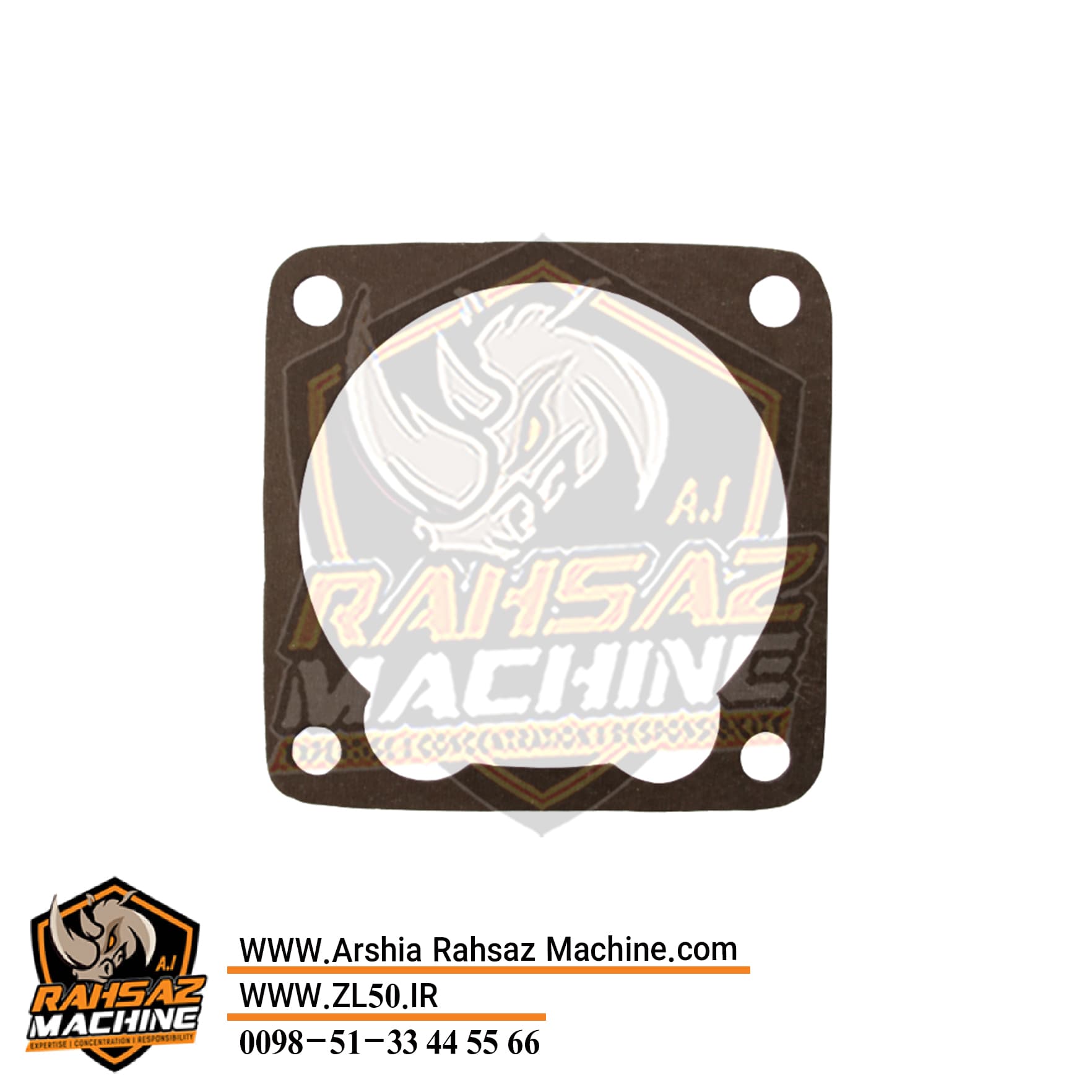

پمپ هیدرولیک فرمان
پمپ وظیفه تأمین جریان روغن موردنیاز مدار هیدرولیک را بر عهده دارد. عملکرد صحیح آن در فراهم کردن نیروی لازم برای حرکت سیلندرهای فرمان اهمیت دارد.
در زمان بررسی پمپ، باید شناسه فنی، نحوه نصب، محل اتصال لوله‌ها و مشخصات پمپ نصب‌شده روی دستگاه با اطلاعات نقشه تطبیق داده شود. انتخاب پمپ صرفاً براساس ظاهر یا نام عمومی آن برای سفارش قطعه کافی نیست.
اگر فرمان لودر سنگین شده یا عملکرد آن کاهش یافته باشد، پمپ یکی از بخش‌هایی است که باید بررسی شود؛ بااین‌حال، پیش از تعویض آن باید وضعیت روغن، مسیر مکش، اتصالات و سایر اجزای مدار نیز ارزیابی شود.

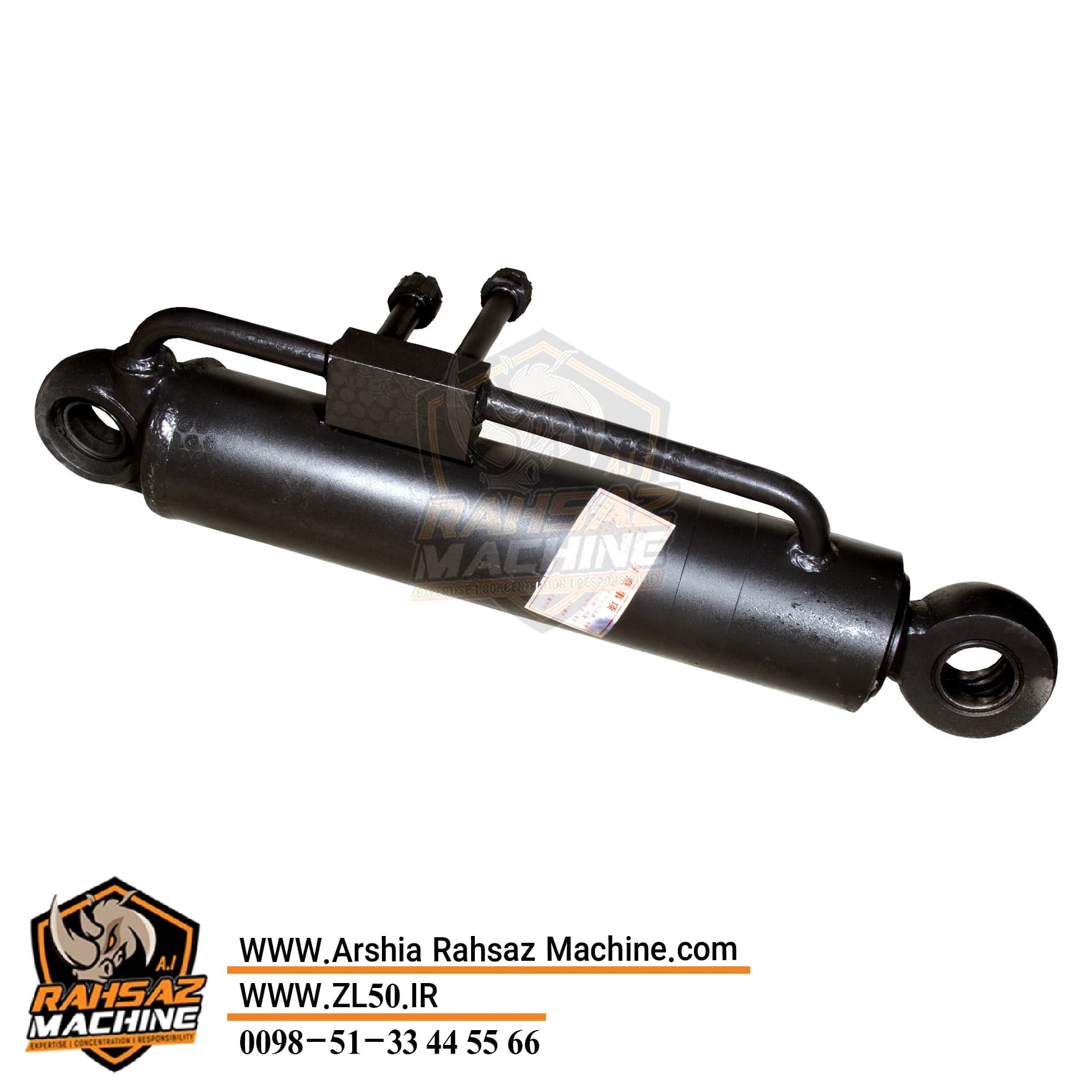

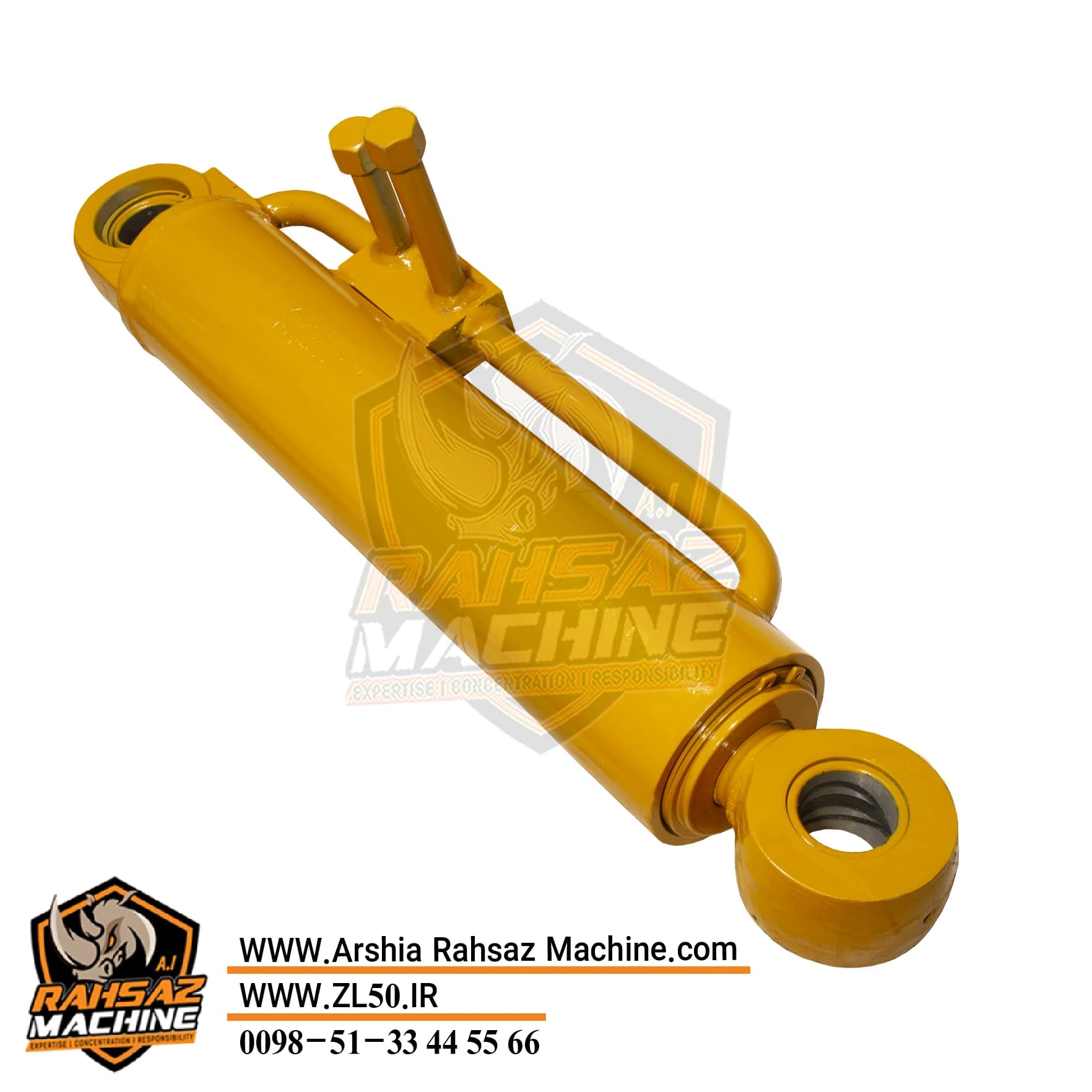

سیلندرهای فرمان چپ و راست
سیلندرهای فرمان، نیروی هیدرولیکی را به حرکت مکانیکی تبدیل می‌کنند و باعث تغییر زاویه شاسی جلو و عقب می‌شوند. در نقشه انفجاری، سیلندرهای فرمان و اجزای مرتبط با آن‌ها قابل شناسایی هستند.
نشتی روغن از اطراف میله، آسیب‌دیدگی سطح میله یا کاهش عملکرد فرمان می‌تواند نشانه‌ای برای بررسی سیلندر باشد. وضعیت آب‌بندها، میله، بدنه و اتصالات باید پیش از سفارش قطعه جایگزین بررسی شود.
هنگام خرید قطعات لودر XCMG ZL50G، باید مشخص شود قطعه موردنیاز مربوط به سیلندر کامل، مجموعه آب‌بندی یا یکی از اجزای داخلی آن است.
شیلنگ‌های هیدرولیک
شیلنگ‌ها روغن را میان بخش‌های مختلف مدار منتقل می‌کنند و باید برای فشار کاری و شرایط نصب مجموعه مناسب باشند.
در این نقشه، محل قرارگیری شیلنگ‌ها و ارتباط آن‌ها با سایر اجزا به شناسایی مسیرهای هیدرولیک کمک می‌کند. شیلنگ‌های مشابه ممکن است از نظر طول، فرم خمیدگی، نوع سرشیلنگ یا محل اتصال تفاوت داشته باشند.
بنابراین هنگام سفارش شیلنگ، شماره فنی و مشخصات آن را بررسی کنید. اگر شماره فنی در دسترس نیست، اندازه‌گیری طول، نوع اتصالات و مسیر عبور شیلنگ اهمیت زیادی دارد.

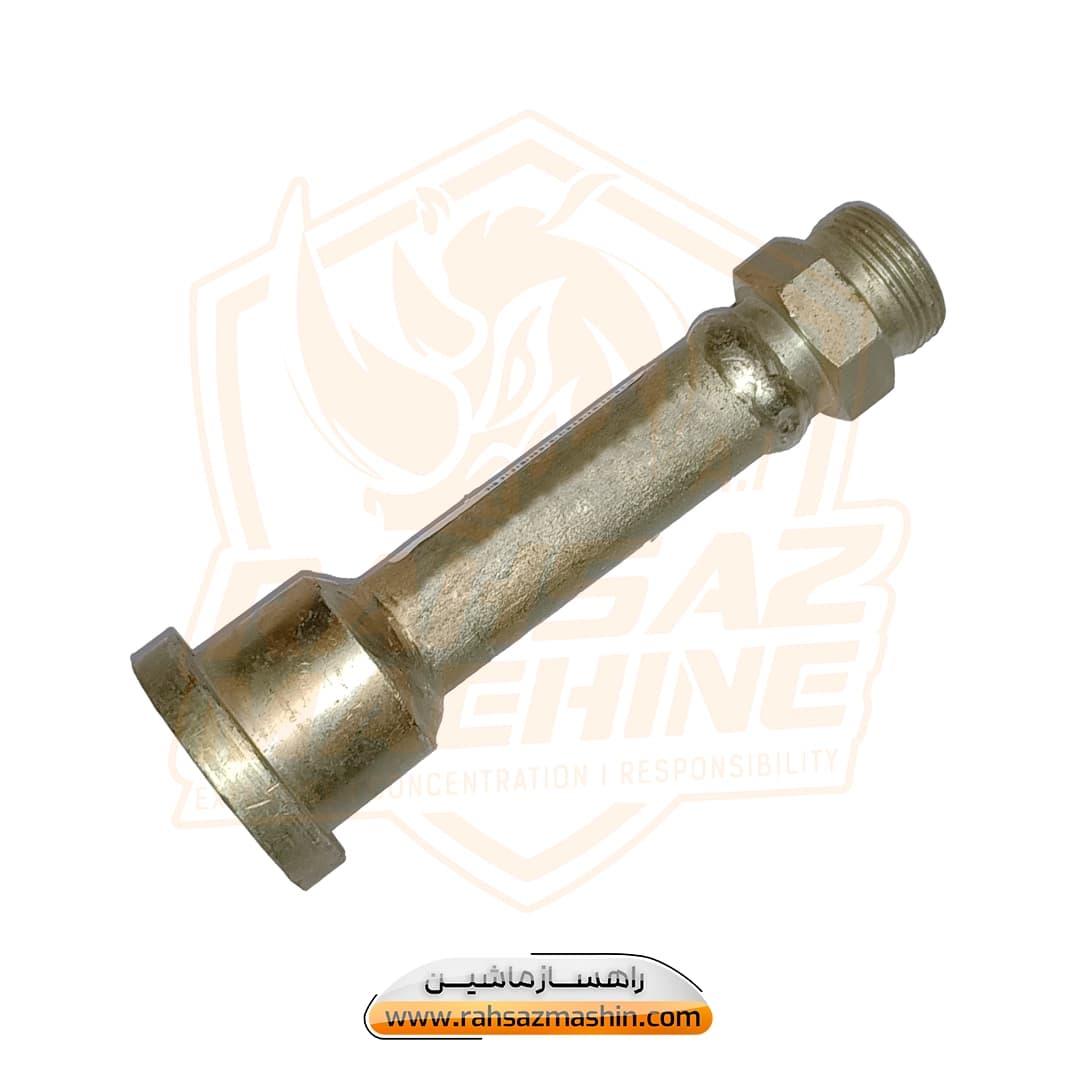

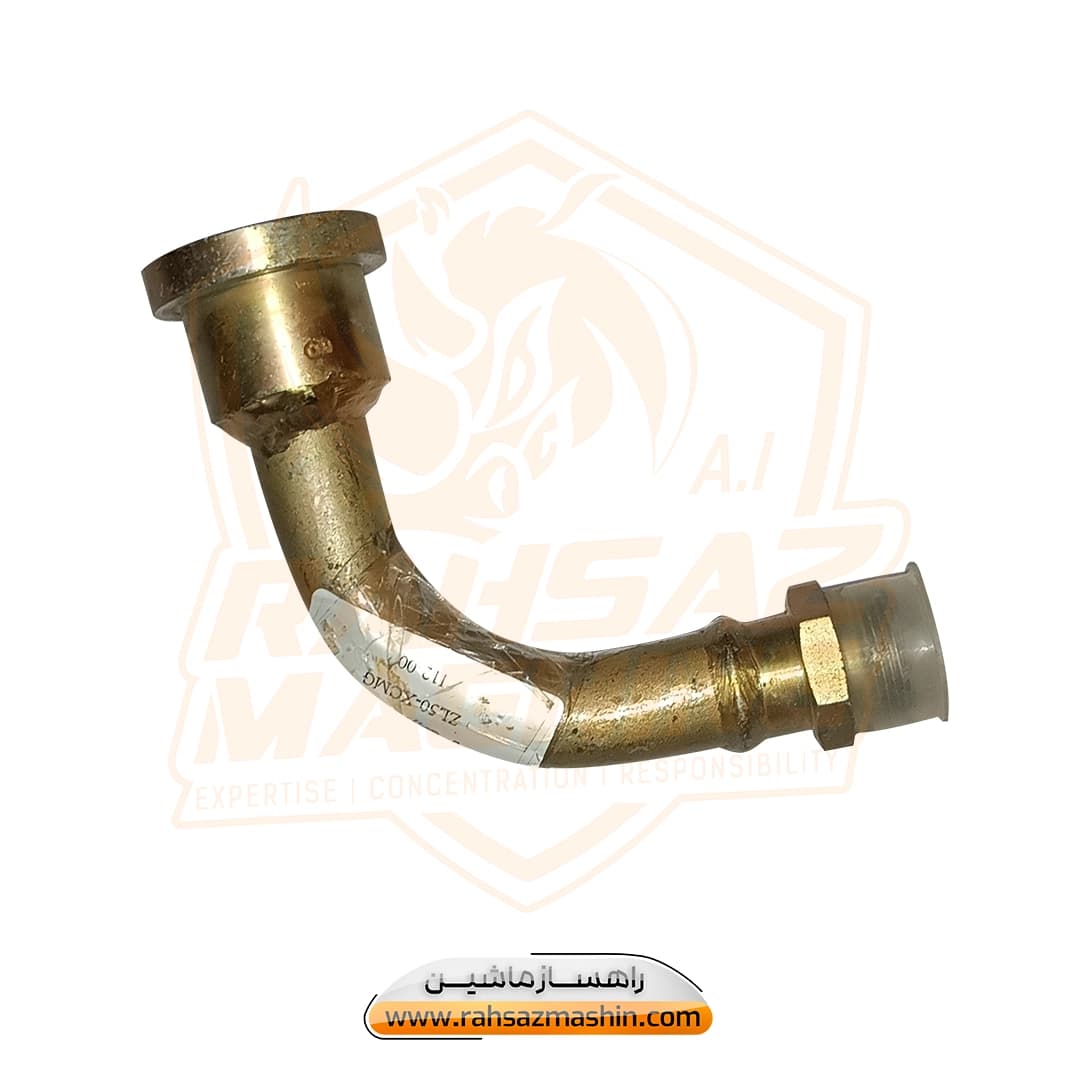

لوله‌ها و اتصالات هیدرولیک
لوله‌ها، فلنج‌ها و رابط‌های هیدرولیک برای انتقال روغن و اتصال اجزای مختلف مدار استفاده می‌شوند. شکل و ابعاد این قطعات باید با محل نصب آن‌ها هماهنگ باشد.
در زمان انتخاب اتصالات، توجه به نوع فلنج، اندازه محل اتصال، شکل لوله و نحوه قرارگیری آن اهمیت دارد. تفاوت جزئی در خمیدگی لوله یا نوع اتصال ممکن است نصب قطعه را دشوار کند یا باعث تماس آن با اجزای مجاور شود.
استفاده از نقشه انفجاری کمک می‌کند محل هر اتصال مشخص شود و قطعه مربوط به همان بخش از سیستم فرمان انتخاب شود.
اورینگ‌ها و قطعات آب‌بندی
اورینگ‌ها و سایر آب‌بندها از خروج روغن در محل اتصالات جلوگیری می‌کنند. در سیستم هیدرولیک فرمان، سلامت این قطعات برای حفظ آب‌بندی مدار و کاهش نشتی اهمیت دارد.
اگر در اطراف اتصالات روغن مشاهده شود، محل واقعی نشتی باید مشخص شود. انتخاب اورینگ جدید نیز باید براساس اندازه، محل نصب و سازگاری مواد آن با روغن هیدرولیک انجام شود.
در خرید لوازم هیدرولیک لودر چینی، صرف شباهت ظاهری اورینگ کافی نیست؛ قطر داخلی، ضخامت مقطع و مشخصات فنی آب‌بند نیز باید بررسی شوند.

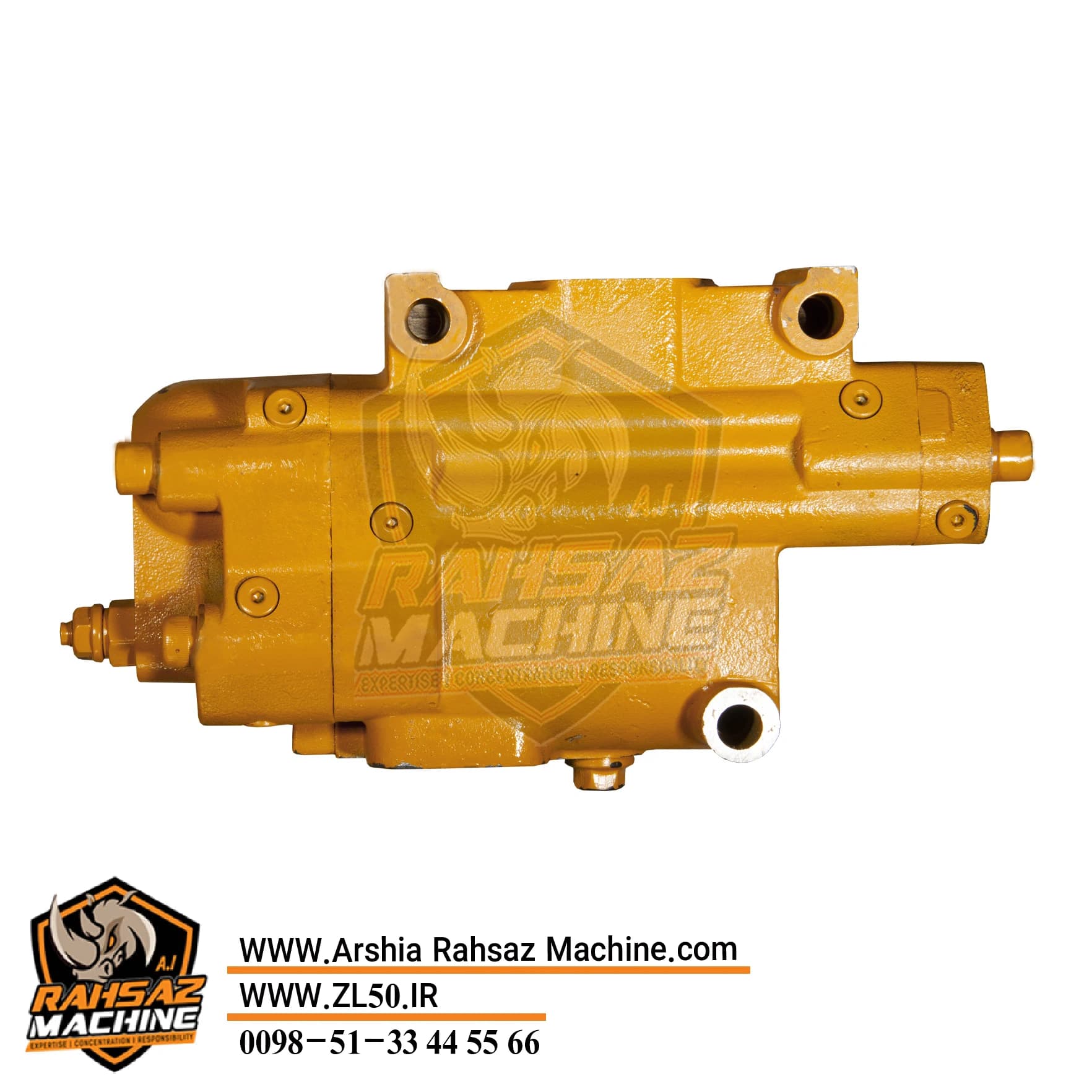

شیرها و سایر اجزای مدار
در مدار هیدرولیک، شیرها و اجزای کنترلی وظیفه هدایت یا کنترل جریان روغن را بر عهده دارند. عملکرد دقیق هر قطعه به محل نصب و طراحی مدار بستگی دارد.
برای سفارش این قطعات باید شماره جایگاه در نقشه، نام قطعه و شماره فنی در فهرست مربوطه با یکدیگر تطبیق داده شوند. عنوان عمومی مانند «شیر هیدرولیک» به‌تنهایی برای تشخیص قطعه موردنیاز کافی نیست.
چگونه از نقشه انفجاری برای شناسایی قطعات استفاده کنیم؟
برای پیدا کردن قطعه موردنیاز در نقشه هیدرولیک فرمان لودر XCMG ZL50G، مراحل زیر را دنبال کنید.
۱. نسخه لودر را تأیید کنید.
ابتدا مشخص کنید دستگاه به گیربکس برقی ZF 4WG200 مجهز است. اگر گیربکس یا مجموعه‌های اصلی دستگاه در گذشته تعویض شده‌اند، وضعیت فعلی ماشین را نیز در نظر بگیرید.
۲. محل قطعه را در نقشه پیدا کنید.
مشخص کنید قطعه موردنظر به پمپ، سیلندر فرمان، شیلنگ، لوله، شیر یا بخش آب‌بندی مربوط است. این کار محدوده جست‌وجو را مشخص می‌کند.
۳. شماره جایگاه قطعه را بخوانید.
شماره کنار قطعه در نقشه را پیدا کنید و آن را با ردیف مربوط در فهرست قطعات تطبیق دهید. توجه داشته باشید که شماره جایگاه روی تصویر ممکن است با شماره فنی قابل سفارش متفاوت باشد.
۴. مشخصات فنی را بررسی کنید.
نام قطعه، شماره فنی، ابعاد و توضیحات فهرست را بررسی کنید. برای شیلنگ‌ها نوع اتصال و طول، برای اورینگ‌ها ابعاد و برای پمپ یا سیلندر شناسه فنی اهمیت دارد.
۵. پیش از سفارش تطبیق نهایی را انجام دهید.
اطلاعات نقشه را با قطعه موجود روی دستگاه و مشخصات نسخه لودر مقایسه کنید. در صورت وجود ابهام، بررسی فنی پیش از خرید می‌تواند از سفارش قطعه نامناسب جلوگیری کند.
اهمیت نقشه انفجاری در خرید لوازم لودر XCMG
در بازار لوازم لودر و قطعات لودر چینی، قطعات هیدرولیک ممکن است از نظر ظاهر شباهت زیادی داشته باشند، اما تفاوت در اندازه، فشار کاری، نوع اتصال یا محل نصب باعث می‌شود برای یکدیگر قابل استفاده نباشند.
برای مثال، دو شیلنگ ممکن است از نظر قطر مشابه باشند اما طول یا نوع سرشیلنگ متفاوتی داشته باشند. همچنین اورینگ‌های هم‌شکل ممکن است از نظر ابعاد یا جنس با نیاز مدار تطبیق نداشته باشند.
نقشه انفجاری با مشخص کردن محل هر جزء، فرآیند شناسایی قطعه را دقیق‌تر می‌کند؛ اما انتخاب نهایی باید همراه با بررسی شماره فنی، مشخصات فنی و سازگاری با نسخه دستگاه انجام شود.
این موضوع به‌خصوص برای لودر XCMG ZL50G مجهز به گیربکس برقی 4WG200 اهمیت دارد؛ زیرا نباید اطلاعات نقشه یک نسخه را بدون بررسی به همه لودرهای خانواده ZL50G تعمیم داد.
علائم نیاز به بررسی سیستم هیدرولیک فرمان
برخی نشانه‌ها می‌توانند نیاز به بررسی سیستم فرمان را مطرح کنند:
سنگین شدن فرمان یا افزایش نیروی لازم برای تغییر جهت
حرکت کند یا نامنظم شاسی هنگام فرمان دادن
نشتی روغن از شیلنگ‌ها یا اتصالات
صدای غیرعادی از محدوده پمپ
کاهش عملکرد یا نشتی از سیلندرهای فرمان
مشاهده آسیب در شیلنگ‌ها و لوله‌های هیدرولیک
این علائم به‌تنهایی خرابی قطعه مشخصی را اثبات نمی‌کنند. برای مثال، سنگین شدن فرمان می‌تواند به پمپ، شرایط روغن، محدودیت جریان، شیرهای مدار یا سیلندرهای فرمان مربوط باشد.
به همین دلیل بهتر است ابتدا علت اصلی مشکل مشخص شود و سپس قطعه موردنیاز با استفاده از نقشه انفجاری و فهرست فنی شناسایی شود.
نکات مهم هنگام سفارش قطعات هیدرولیک فرمان
برای انتخاب دقیق قطعات لودر XCMG ZL50G با گیربکس برقی 4WG200، داشتن اطلاعات زیر مفید است:
مدل و نسخه دقیق لودر
تأیید نوع گیربکس نصب‌شده
محل قرارگیری قطعه در نقشه
شماره جایگاه و شماره فنی، در صورت وجود
ابعاد و مشخصات اتصال قطعه قدیمی
تصویر واضح از قطعه و محل نصب، در صورت نیاز به تطبیق
برای پمپ و سیلندر، شماره فنی و مشخصات مجموعه اهمیت ویژه دارد. برای شیلنگ‌ها، طول و نوع اتصال و برای اورینگ‌ها نیز اندازه دقیق و سازگاری با روغن هیدرولیک باید بررسی شود.
همچنین پیش از باز کردن اتصالات، باید فشار باقی‌مانده مدار طبق دستورالعمل فنی دستگاه به‌صورت ایمن تخلیه شود؛ زیرا سیستم هیدرولیک ممکن است پس از خاموش شدن موتور نیز تحت فشار باقی بماند.
نقشه انفجاری هیدرولیک فرمان لودر XCMG ZL50G با گیربکس برقی 4WG200
نقشه انفجاری سیستم هیدرولیک فرمان لودر XCMG ZL50G مجهز به گیربکس برقی ZF 4WG200 برای شناسایی قطعات مدار فرمان و بررسی موقعیت آن‌ها در مجموعه کاربرد دارد. با کمک این نقشه می‌توان اجزایی مانند پمپ هیدرولیک، سیلندرهای فرمان، شیلنگ‌ها، لوله‌ها، اتصالات، آب‌بندها و سایر قطعات مشخص‌شده در فهرست فنی را با دقت بیشتری شناسایی کرد.
برای خرید لوازم لودر چینی، قطعات لودر XCMG و لوازم هیدرولیک فرمان، ابتدا نسخه مناسب نقشه را انتخاب کنید، سپس شماره جایگاه و مشخصات قطعه را با فهرست فنی و نمونه نصب‌شده روی دستگاه تطبیق دهید. این روش احتمال سفارش اشتباه را کاهش می‌دهد و روند تعمیر و نگهداری لودر را منظم‌تر می‌کند.
راهساز مگ با ارائه نقشه‌های انفجاری بخش‌های مختلف لودر، به صاحبان ماشین‌آلات، تعمیرکاران و خریداران کمک می‌کند قطعات موردنیاز را بهتر شناسایی کنند و با اطلاعات دقیق‌تری برای تهیه لوازم یدکی اقدام کنند.
