نقشه انفجاری سیستم هیدرولیک جک‌های بالابر و باکت لودر XCMG ZL50G | گیربکس برقی
سیستم هیدرولیک بالابر و باکت یکی از مجموعه‌های اصلی در لودر XCMG ZL50G مجهز به گیربکس برقی است. این سیستم وظیفه تأمین نیروی لازم برای بلند کردن بازوهای لودر، بالا بردن باکت و تغییر زاویه آن را بر عهده دارد. عملکرد صحیح این مجموعه به هماهنگی سیلندرهای هیدرولیک، پمپ، شیرهای کنترلی، شیلنگ‌ها، لوله‌ها و اتصالات وابسته است.
نقشه انفجاری سیستم هیدرولیک جک‌های بالابر و باکت لودر ZL50G به صاحبان لودر، تعمیرکاران و خریداران قطعات کمک می‌کند اجزای این مجموعه را از یکدیگر تشخیص دهند و قطعه موردنیاز را با دقت بیشتری انتخاب کنند. استفاده از نقشه در زمان تعمیر، تعویض سیلندر یا سفارش لوازم آب‌بندی می‌تواند احتمال اشتباه در شناسایی قطعه را کاهش دهد.
در راهساز مگ، نقشه‌های انفجاری با هدف ساده‌تر کردن شناسایی لوازم لودر، قطعات لودر چینی و قطعات یدکی ماشین‌آلات راهسازی ارائه می‌شوند تا مشتری بتواند پیش از خرید، محل قطعه موردنیاز را پیدا کند و مشخصات آن را با فهرست قطعات و نمونه نصب‌شده روی دستگاه تطبیق دهد.
این نقشه برای کدام لودر XCMG مناسب است؟
این نقشه برای بررسی سیستم هیدرولیک جک‌های بالابر و باکت در نسخه موردنظر از لودر XCMG ZL50G با گیربکس برقی در نظر گرفته شده است. هنگام استفاده از نقشه، توجه به پیکربندی دستگاه اهمیت دارد؛ زیرا یکسان بودن نام تجاری یا مدل کلی لودر، به‌تنهایی سازگاری تمام قطعات را تضمین نمی‌کند.
لودرهای خانواده ZL50G ممکن است با مشخصات فنی متفاوتی عرضه شده باشند یا در طول عمر کاری آن‌ها بعضی مجموعه‌ها تعویض شده باشند. بنابراین پیش از سفارش قطعه، بهتر است مشخصات لودر، نوع گیربکس، شماره فنی قطعه و ساختار مجموعه نصب‌شده بررسی شود.
نکته مهم این است که گیربکس برقی 4WG200 مشخصه نسخه دستگاه موردنظر است؛ اما نقشه حاضر به سیستم هیدرولیک کاری، شامل جک‌های بالابر و باکت مربوط می‌شود، نه قطعات داخلی گیربکس.
سیستم هیدرولیک بالابر و باکت چه وظیفه‌ای دارد؟
سیستم هیدرولیک کاری، نیروی لازم برای حرکت بازوهای بالابر و تغییر وضعیت باکت را تأمین می‌کند. اپراتور با استفاده از اهرم‌های کنترلی، فرمان موردنیاز را به مدار هیدرولیک می‌دهد و شیرهای کنترلی جریان روغن را به مسیر مناسب هدایت می‌کنند.
در فرآیند بالابردن باکت، سیلندرهای بالابر حرکت می‌کنند و بازوهای متصل به باکت را بالا می‌برند. برای تغییر زاویه باکت نیز سیلندر کج‌کن یا جک باکت به حرکت درمی‌آید تا باکت در وضعیت موردنظر قرار گیرد.
عملکرد مناسب این مجموعه به سلامت تمام اجزای آن وابسته است. حتی در صورت سالم بودن جک‌ها، ایراد در پمپ، شیر کنترل، شیلنگ یا اتصالات می‌تواند باعث کاهش سرعت حرکت، افت قدرت یا نشتی روغن شود.
به همین دلیل، برای شناسایی قطعات هیدرولیک لودر چینی XCMG ZL50G، بررسی نقشه انفجاری در کنار تشخیص فنی مجموعه اهمیت زیادی دارد.
قطعات قابل شناسایی در نقشه انفجاری جک‌های بالابر و باکت
نقشه انفجاری، اجزای مختلف سیستم هیدرولیک کاری را به‌صورت تفکیک‌شده نمایش می‌دهد. هر قطعه در موقعیت مشخصی نسبت به سایر اجزا قرار می‌گیرد و در صورت وجود فهرست قطعات، می‌توان نام و شماره فنی آن را نیز بررسی کرد.
جک‌های بالابر لودر
جک‌های بالابر وظیفه ایجاد حرکت برای بازوهای بالابر را بر عهده دارند. این سیلندرها با دریافت روغن تحت فشار، حرکت خطی ایجاد می‌کنند و باعث بلند شدن یا پایین آمدن مجموعه بازو و باکت می‌شوند.
در این مجموعه، بخش‌هایی مانند بدنه سیلندر، میله پیستون، پیستون داخلی، سرسیلندر، بوش‌ها و قطعات آب‌بندی ممکن است در نقشه تفکیک شده باشند.
هنگام سفارش قطعات جک بالابر باید مشخص شود که به سیلندر کامل نیاز دارید یا تنها یکی از اجزای آن، مانند کیت آب‌بندی، میله پیستون یا قطعه اتصال. این تفاوت در خرید لوازم یدکی لودر XCMG اهمیت زیادی دارد.
جک کج‌کن باکت
جک کج‌کن باکت که با عنوان سیلندر Tilt نیز شناخته می‌شود، زاویه باکت را تغییر می‌دهد. این حرکت برای جمع کردن باکت، نگه داشتن بار، تخلیه مصالح و تنظیم وضعیت آن هنگام کار ضروری است.
ساختار این سیلندر ممکن است شامل بدنه، میله پیستون، پیستون، سرسیلندر، اتصالات و آب‌بندها باشد. در زمان تعمیر، باید محل قطعه موردنیاز در نقشه بررسی شود تا اجزای مربوط به جک باکت با قطعات جک بالابر اشتباه گرفته نشوند.
اگر باکت هنگام حرکت دچار کندی، لرزش یا نشتی شود، لازم است وضعیت سیلندر و سایر اجزای مدار بررسی شود. البته این علائم لزوماً به معنی خرابی خود جک نیستند و ممکن است به پمپ، شیر کنترل یا مسیر جریان روغن نیز مربوط باشند.
کیت آب‌بندی و اورینگ‌های سیلندر
کیت آب‌بندی شامل قطعاتی است که برای جلوگیری از نشتی روغن در بخش‌های مختلف سیلندر استفاده می‌شوند. بسته به ساختار سیلندر، ممکن است اورینگ، پکینگ پیستون، آب‌بند میله، رینگ راهنما و گردگیر در مجموعه وجود داشته باشند.
فرسودگی آب‌بندها می‌تواند باعث نشت روغن از اطراف میله یا عبور داخلی روغن از یک سمت پیستون به سمت دیگر شود. در حالت دوم، ممکن است جک تحت بار نتواند موقعیت خود را به‌خوبی حفظ کند.
هنگام خرید کیت آب‌بندی برای لودر چینی ZL50G، قطر داخلی و خارجی، ضخامت، نوع آب‌بند و ابعاد دقیق سیلندر باید بررسی شوند. انتخاب کیت فقط براساس نام لودر کافی نیست.
پین‌ها، بوش‌ها و اتصالات جک
جک‌های بالابر و باکت از طریق پین‌ها و اتصالات به بازوها و سایر بخش‌های سازه متصل می‌شوند. این قطعات امکان حرکت مفصلی مجموعه را فراهم می‌کنند و نیرو را میان سیلندر و سازه انتقال می‌دهند.
بوش‌ها نیز در محل‌های اتصال قرار می‌گیرند و به کاهش سایش میان قطعات کمک می‌کنند. در صورت فرسودگی پین یا بوش، ممکن است لقی در محل اتصال ایجاد شود و به سایر اجزای مجموعه فشار وارد شود.
در زمان استفاده از نقشه انفجاری، جایگاه پین، بوش، واشر و قطعات نگهدارنده را با دقت بررسی کنید؛ زیرا ابعاد یا محل نصب آن‌ها ممکن است متفاوت باشد.
شیلنگ‌ها و لوله‌های هیدرولیک
شیلنگ‌ها و لوله‌ها روغن را میان پمپ، شیرهای کنترل و سیلندرها منتقل می‌کنند. انتخاب صحیح این قطعات به دلیل فشار کاری مدار هیدرولیک اهمیت ویژه‌ای دارد.
در نقشه، مسیر و محل اتصال هر شیلنگ یا لوله می‌تواند به شناسایی آن کمک کند. بااین‌حال، شیلنگ‌های مشابه ممکن است از نظر طول، فرم خمیدگی، قطر داخلی یا نوع سرشیلنگ متفاوت باشند.
هنگام سفارش شیلنگ یا لوله هیدرولیک، شماره فنی و نوع اتصال را بررسی کنید. در صورت نبود اطلاعات کافی، اندازه‌گیری قطعه قدیمی و مقایسه محل اتصال‌ها اهمیت دارد.
پمپ و شیرهای کنترلی
پمپ هیدرولیک جریان روغن موردنیاز سیستم را تأمین می‌کند و شیرهای کنترلی، مسیر حرکت روغن به سمت سیلندرها را مشخص می‌کنند. عملکرد هماهنگ این اجزا برای کنترل مناسب جک‌های بالابر و باکت ضروری است.
اگر هر دو جک بالابر و جک باکت با مشکل عملکرد مواجه شوند، لازم است علاوه بر سیلندرها، بخش‌های مشترک سیستم مانند پمپ، شیر کنترل و مسیرهای انتقال روغن نیز بررسی شوند.
از سوی دیگر، اگر ایراد تنها در یک جک مشاهده شود، بررسی همان سیلندر، اتصالات و مسیر هیدرولیکی مربوط به آن نیز اهمیت دارد. تشخیص نهایی باید با بررسی فنی انجام شود و نباید صرفاً براساس یک علامت، قطعه‌ای را معیوب فرض کرد.
چگونه از نقشه انفجاری برای انتخاب قطعه استفاده کنیم؟
برای شناسایی قطعه موردنیاز از روی نقشه، مراحل زیر را دنبال کنید.
۱. مدل و نسخه لودر را تأیید کنید.
ابتدا بررسی کنید دستگاه از نسخه XCMG ZL50G موردنظر با گیربکس برقی است. اگر مجموعه‌های اصلی دستگاه در گذشته تعویض شده‌اند، مشخصات فعلی لودر نیز باید در نظر گرفته شود.
۲. نوع جک را مشخص کنید.
تعیین کنید قطعه مربوط به جک بالابر است یا جک کج‌کن باکت. این مرحله مانع اشتباه گرفتن اجزایی می‌شود که ممکن است از نظر ظاهری مشابه باشند اما در موقعیت‌های متفاوتی نصب می‌شوند.
۳. جایگاه قطعه را روی نقشه پیدا کنید.
شکل قطعه و موقعیت آن نسبت به اجزای مجاور را بررسی کنید. اگر نقشه دارای شماره جایگاه است، آن شماره را یادداشت کنید.
۴. نام و شماره فنی را با فهرست تطبیق دهید.
شماره درج‌شده کنار تصویر معمولاً موقعیت قطعه را مشخص می‌کند و ممکن است با شماره فنی قابل سفارش متفاوت باشد. نام، شماره فنی و توضیحات فهرست باید با جایگاه آن در نقشه تطبیق داده شود.
۵. مشخصات قطعه را با نمونه قدیمی مقایسه کنید.
در مورد کیت آب‌بندی، ابعاد و نوع آب‌بند؛ در مورد پین و بوش، اندازه و محل نصب؛ و در مورد شیلنگ‌ها، طول و نوع اتصال را بررسی کنید.
۶. پیش از ثبت سفارش، سازگاری قطعه را تأیید کنید.
در صورت وجود اختلاف در مدل، ابعاد یا شماره فنی، بهتر است پیش از خرید تطبیق نهایی انجام شود. این کار احتمال سفارش قطعه نامناسب و توقف طولانی‌تر دستگاه را کاهش می‌دهد.
علائم خرابی سیستم هیدرولیک بالابر و باکت
ایراد در سیستم هیدرولیک کاری لودر ممکن است با نشانه‌های مختلفی همراه باشد، از جمله:
کند شدن بالا رفتن بازوهای بالابر
کاهش توان بلند کردن بار
حرکت نامنظم باکت هنگام بالا بردن یا تخلیه
پایین آمدن تدریجی بازو یا باکت در حالت نگه‌داشتن بار
نشتی روغن از جک‌ها یا اتصالات
صدای غیرعادی از محدوده پمپ
آسیب‌دیدگی شیلنگ‌ها یا اتصالات
این علائم به‌تنهایی مشخص نمی‌کنند کدام قطعه خراب شده است. برای مثال، پایین آمدن تدریجی بازو ممکن است به نشتی داخلی سیلندر، ایراد در شیر کنترل یا عوامل دیگر مربوط باشد.
بنابراین پیش از سفارش قطعات هیدرولیک لودر، باید علت اصلی مشکل مشخص شود و سپس قطعه موردنیاز با کمک نقشه و مشخصات فنی شناسایی گردد.
نکات مهم هنگام سفارش لوازم هیدرولیک لودر XCMG ZL50G
برای انتخاب دقیق قطعه، اطلاعات زیر می‌تواند مفید باشد:
مدل دقیق و نسخه فنی لودر
تأیید گیربکس برقی نصب‌شده روی دستگاه
مشخص بودن نوع جک، بالابر یا کج‌کن باکت
شماره جایگاه و شماره فنی قطعه، در صورت وجود
ابعاد قطعه قدیمی و نوع اتصالات
تصویر واضح از قطعه و محل نصب، در صورت نیاز به تطبیق
برای کیت آب‌بندی، ابعاد سیلندر و نوع آب‌بند اهمیت زیادی دارد. برای میله پیستون، اندازه و ساختار اتصال باید بررسی شود و در مورد شیلنگ‌های هیدرولیک نیز طول، قطر و نوع سرشیلنگ ملاک انتخاب است.
هنگام باز کردن مدار هیدرولیک، رعایت نکات ایمنی ضروری است. باکت و بازوها باید در وضعیت ایمن مهار شوند و فشار باقی‌مانده در مدار طبق دستورالعمل فنی دستگاه تخلیه شود؛ زیرا سیستم هیدرولیک ممکن است پس از خاموش شدن موتور نیز تحت فشار باقی بماند.
تفاوت سیستم هیدرولیک کاری با هیدرولیک فرمان
سیستم هیدرولیک بالابر و باکت با سیستم هیدرولیک فرمان، دو مجموعه با وظایف متفاوت هستند. سیستم بالابر و باکت برای حرکت بازوها و تغییر زاویه باکت استفاده می‌شود، در حالی که سیستم فرمان وظیفه تغییر جهت لودر را بر عهده دارد.
در نتیجه، هنگام استفاده از نقشه انفجاری باید مطمئن شوید نقشه مربوط به جک‌های بالابر و باکت است، نه سیلندرهای فرمان یا اجزای دیگر هیدرولیک.
این تفکیک در انتخاب لوازم لودر چینی XCMG ZL50G اهمیت دارد؛ زیرا بعضی نام‌های عمومی مانند سیلندر، پمپ، اورینگ و شیلنگ ممکن است در چند بخش دستگاه استفاده شده باشند، اما قطعه مناسب هر بخش براساس مشخصات فنی همان مجموعه تعیین می‌شود.
چرا نقشه انفجاری برای خرید قطعات لودر اهمیت دارد؟
قطعات هیدرولیک ممکن است از نظر ظاهر مشابه باشند، اما اختلاف در ابعاد، نوع اتصال، فشار کاری یا محل نصب می‌تواند مانع استفاده صحیح از آن‌ها شود. استفاده از نقشه انفجاری کمک می‌کند قطعه موردنیاز را در جایگاه درست شناسایی کنید و اطلاعات آن را با فهرست قطعات تطبیق دهید.
این روش برای سفارش جک بالابر، جک باکت، قطعات آب‌بندی، پین، بوش، شیلنگ و اتصالات هیدرولیک کاربرد دارد. بااین‌حال، نقشه به‌تنهایی برای تأیید سازگاری کافی نیست و شماره فنی، ابعاد و نسخه دقیق دستگاه نیز باید بررسی شوند.

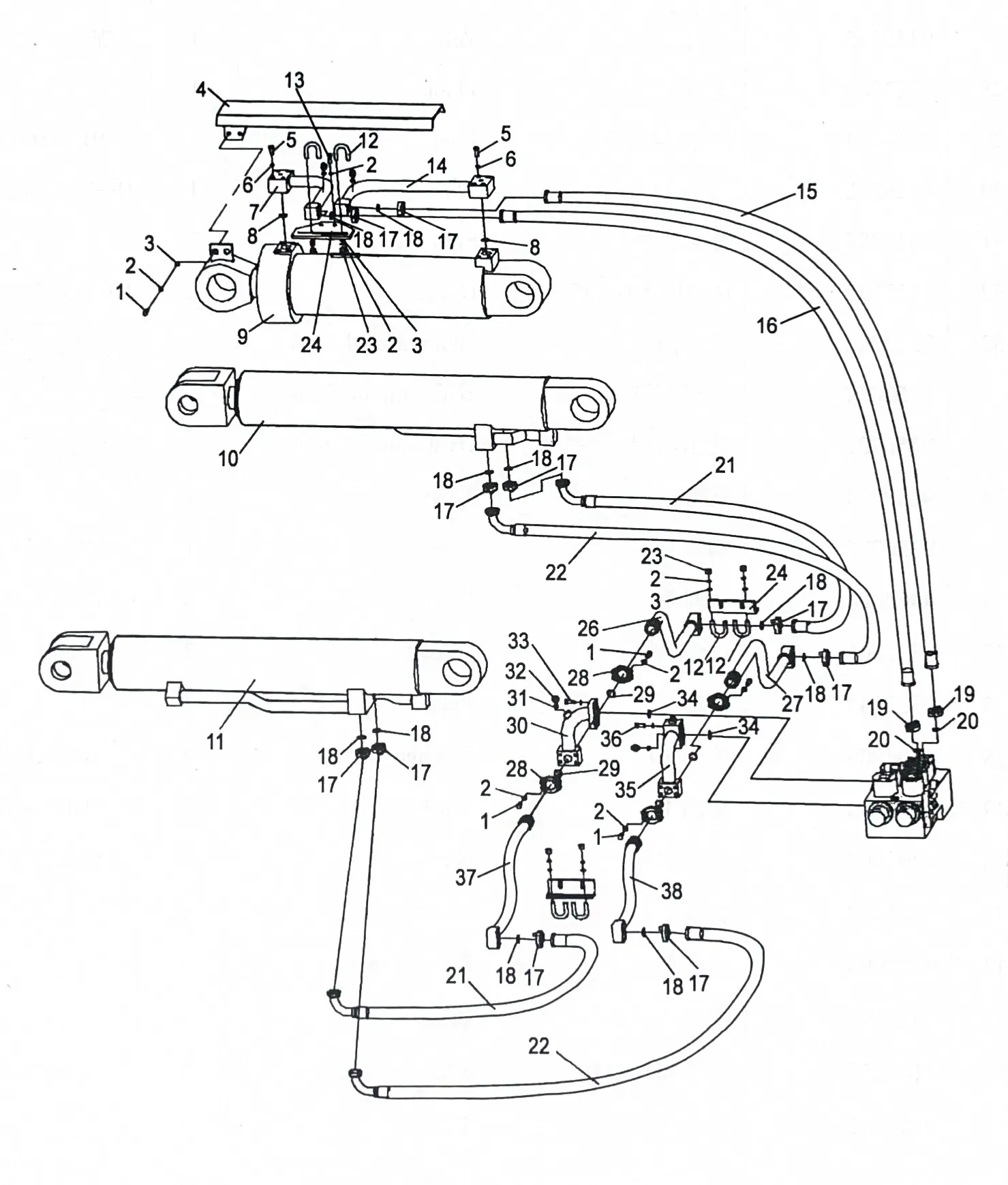

نقشه انفجاری سیستم هیدرولیک جک‌های بالابر و باکت لودر ZL50G
نقشه انفجاری سیستم هیدرولیک جک‌های بالابر و باکت لودر XCMG ZL50G مجهز به گیربکس برقی، ابزاری کاربردی برای شناسایی اجزای سیستم هیدرولیک کاری و انتخاب دقیق‌تر لوازم یدکی است. با استفاده از این نقشه می‌توان محل جک‌های بالابر، سیلندر کج‌کن باکت، اجزای آب‌بندی، اتصالات، شیلنگ‌ها و سایر قطعات نمایش‌داده‌شده در فهرست فنی را بررسی کرد.
برای خرید لوازم لودر، قطعات لودر چینی و قطعات هیدرولیک XCMG ZL50G، ابتدا نوع جک و جایگاه قطعه را روی نقشه مشخص کنید؛ سپس نام و شماره فنی آن را با مشخصات قطعه موردنیاز تطبیق دهید. این کار می‌تواند احتمال انتخاب اشتباه را کاهش دهد و روند تعمیر و نگهداری لودر را دقیق‌تر کند.
راهساز مگ با ارائه نقشه‌های انفجاری بخش‌های مختلف لودر، به صاحبان ماشین‌آلات، تعمیرکاران و خریداران کمک می‌کند قطعات را بهتر شناسایی کنند و با اطلاعات دقیق‌تری برای تهیه لوازم یدکی اقدام کنند.
