نقشه انفجاری پمپ هیدرولیک لودر XCMG ZL50G با گیربکس برقی 4WG200 | سیستم هیدرولیک
سیستم هیدرولیک یکی از بخش‌های اصلی لودر چینی XCMG ZL50G مجهز به گیربکس برقی 4WG200 است. این سیستم نیروی لازم برای حرکت بازوهای بالابر، تغییر زاویه باکت و عملکرد فرمان هیدرولیکی را تأمین می‌کند. پمپ هیدرولیک در این مجموعه وظیفه ایجاد جریان روغن را بر عهده دارد و عملکرد صحیح آن به سلامت سایر اجزای مدار وابسته است.
نقشه انفجاری پمپ هیدرولیک لودر XCMG ZL50G به صاحبان لودر، تعمیرکاران و خریداران قطعات کمک می‌کند ساختار مجموعه پمپ و اجزای مرتبط را بهتر بشناسند و قطعه موردنیاز را با دقت بیشتری انتخاب کنند. استفاده از نقشه و فهرست قطعات، به‌ویژه هنگام تعمیر پمپ یا تعویض قطعات آب‌بندی و اتصالات، می‌تواند احتمال سفارش اشتباه را کاهش دهد.
در راهساز مگ، هدف از انتشار نقشه‌های انفجاری، فراهم کردن راهنمایی کاربردی برای شناسایی لوازم لودر، قطعات لودر چینی و قطعات هیدرولیک XCMG است تا مشتری بتواند پیش از خرید، جایگاه قطعه موردنیاز را در مجموعه پیدا کند و مشخصات آن را با قطعه نصب‌شده روی دستگاه تطبیق دهد.
این نقشه برای کدام لودر XCMG مناسب است؟
این راهنما برای بررسی پمپ و سیستم هیدرولیک لودر XCMG ZL50G مجهز به گیربکس برقی 4WG200 تنظیم شده است. هنگام استفاده از نقشه باید نسخه دستگاه و مجموعه‌های نصب‌شده روی آن بررسی شوند؛ زیرا یکسان بودن نام مدل لودر لزوماً به معنی یکسان بودن تمام قطعات هیدرولیک نیست.
لودرهای خانواده ZL50G ممکن است با پیکربندی‌های فنی مختلف عرضه شده باشند. همچنین ممکن است پمپ یا بعضی اجزای مدار هیدرولیک در طول عمر دستگاه تعویض شده باشند. بنابراین، پیش از سفارش قطعه باید نقشه مربوط به نسخه موردنظر با مشخصات پمپ نصب‌شده روی لودر تطبیق داده شود.
نکته مهم: عنوان گیربکس برقی 4WG200 مشخص‌کننده نسخه دستگاه موردنظر است؛ اما نقشه پمپ هیدرولیک به مدار هیدرولیک مربوط می‌شود و نباید با نقشه داخلی گیربکس اشتباه گرفته شود.

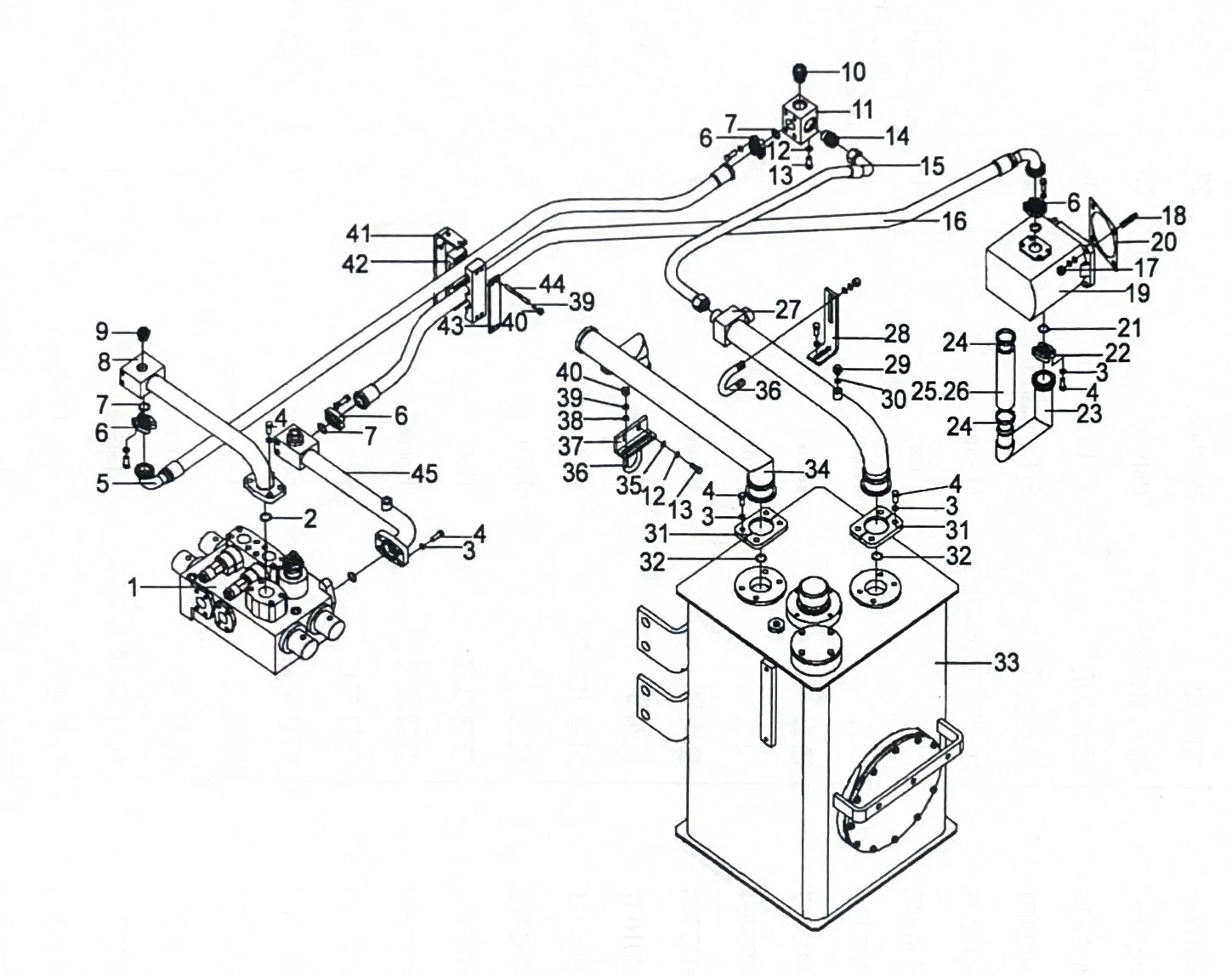

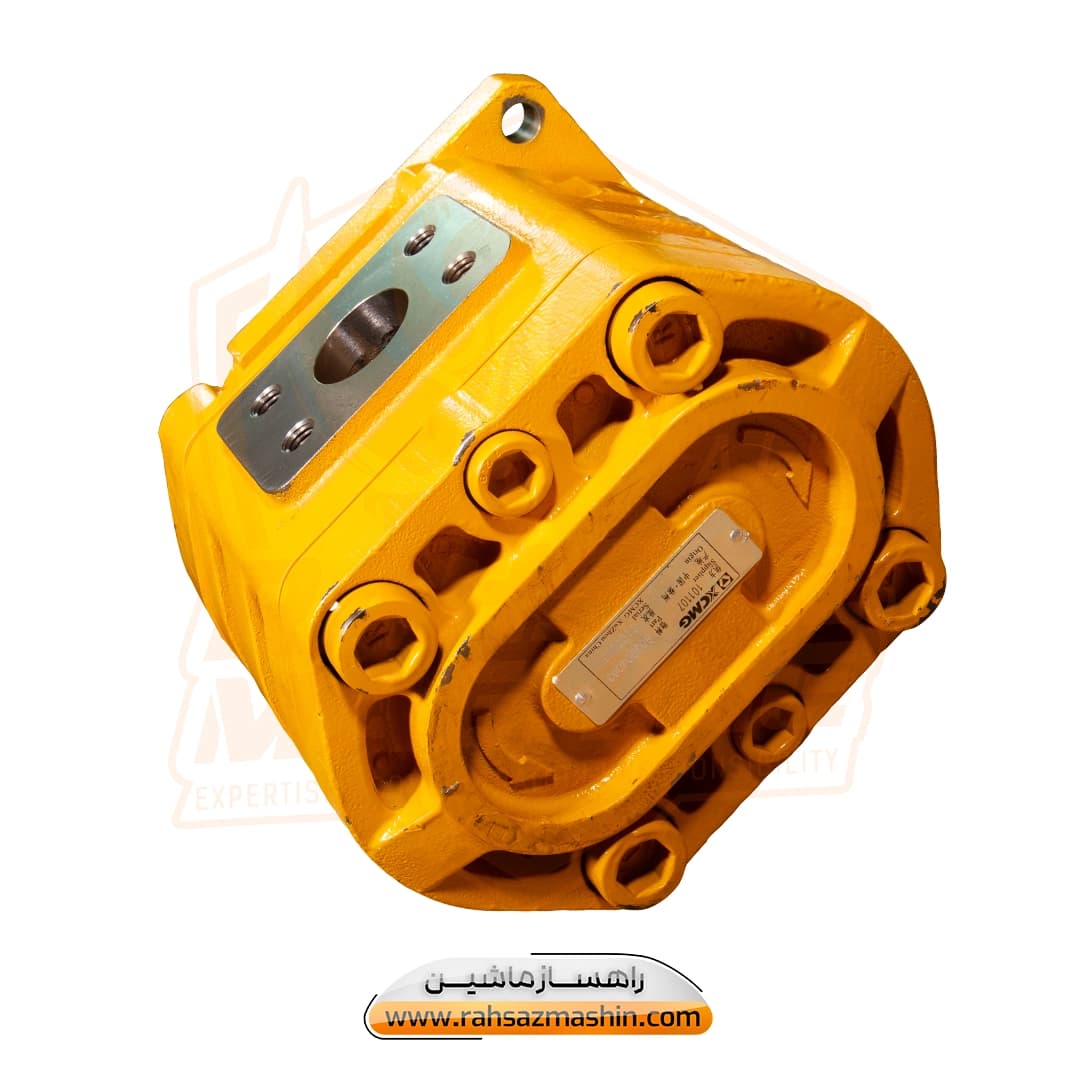

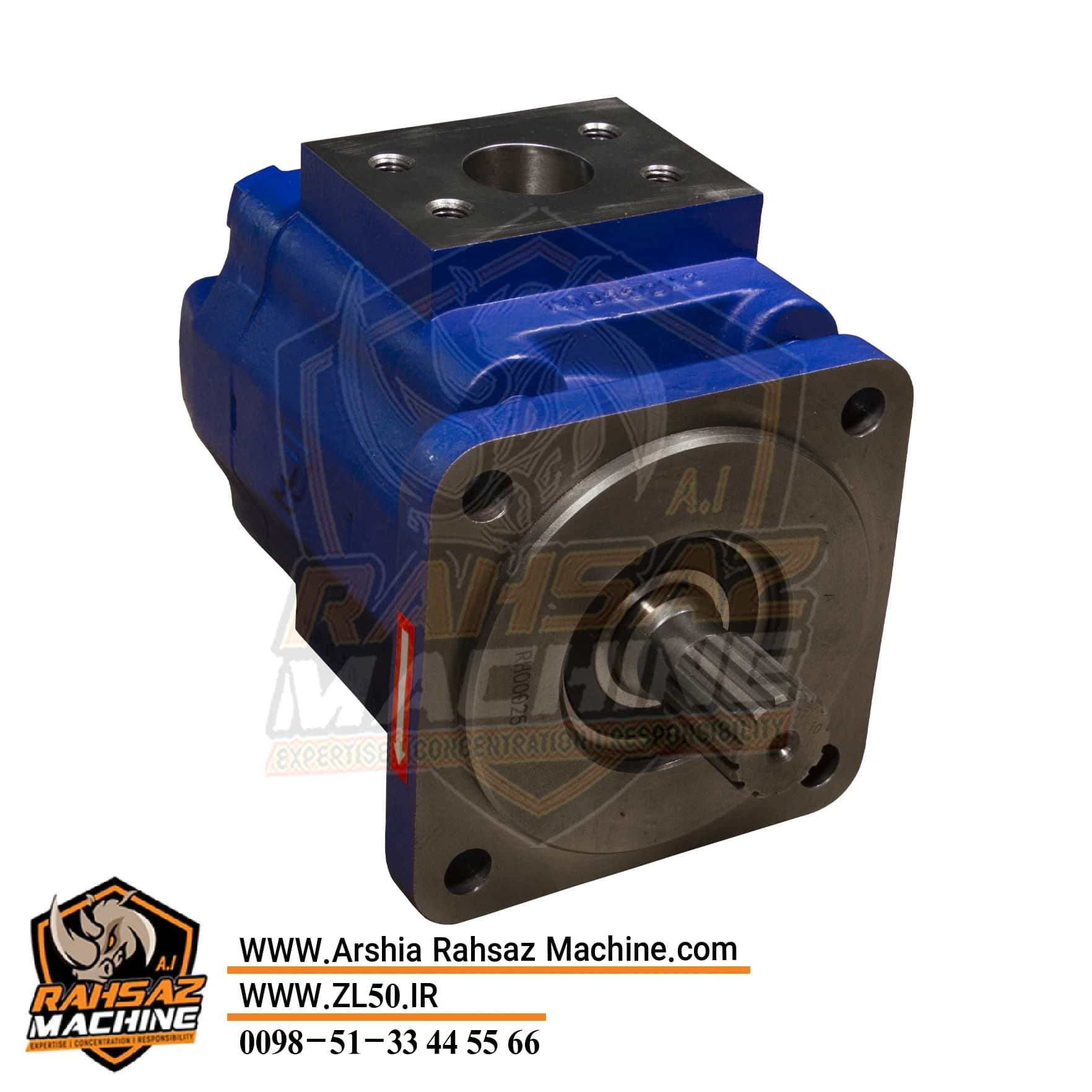

پمپ هیدرولیک لودر ZL50G چه وظیفه‌ای دارد؟
پمپ هیدرولیک انرژی مکانیکی دریافتی از مجموعه محرک را به جریان روغن هیدرولیک تبدیل می‌کند. این جریان در مدار حرکت کرده و پس از عبور از مسیرها و شیرهای کنترلی، نیروی لازم برای عملکرد تجهیزات هیدرولیکی را فراهم می‌کند.
در لودر XCMG ZL50G، لازم است میان دو بخش اصلی تمایز قائل شویم:
پمپ هیدرولیک کاری
پمپ هیدرولیک کاری، روغن موردنیاز مجموعه بالابر و باکت را تأمین می‌کند. این مدار با سیلندرهای بالابر، سیلندر کج‌کن باکت، شیر کنترل و لوله‌ها و شیلنگ‌های مرتبط در ارتباط است.
عملکرد صحیح پمپ کاری باعث می‌شود جریان روغن موردنیاز برای حرکت بازوها و باکت در دسترس باشد. در صورت کاهش عملکرد این پمپ یا وجود مشکل در مسیر جریان، ممکن است حرکت تجهیزات کند شود یا توان هیدرولیکی کاهش پیدا کند.
پمپ هیدرولیک فرمان
پمپ هیدرولیک فرمان، جریان موردنیاز مدار فرمان را تأمین می‌کند. این مدار با شیرهای مربوط به فرمان، سیلندرهای چرخش شاسی و مسیرهای اختصاصی خود در ارتباط است.
اگر فرمان لودر سنگین شود یا عملکرد آن دچار اختلال شود، بررسی پمپ فرمان یکی از مراحل عیب‌یابی است. بااین‌حال، مشکل ممکن است از شیرها، مسیر مکش، روغن یا سایر اجزای مدار نیز ناشی شده باشد.
پیش از خرید پمپ، مشخص کنید قطعه موردنیاز مربوط به مدار هیدرولیک کاری است یا مدار فرمان. این دو پمپ ممکن است از نظر ساختار و مشخصات فنی متفاوت باشند و نباید تنها بر اساس عنوان عمومی «پمپ هیدرولیک ZL50G» انتخاب شوند.
قطعات قابل شناسایی در نقشه انفجاری پمپ هیدرولیک
نقشه انفجاری، اجزای پمپ یا مجموعه نصب آن را به‌صورت تفکیک‌شده نمایش می‌دهد. بر اساس نوع پمپ و سطح جزئیات نقشه، ممکن است بتوان اجزای زیر را شناسایی کرد.
بدنه پمپ
بدنه، اجزای داخلی پمپ را در موقعیت مناسب نگه می‌دارد و محل قرارگیری مجاری ورود و خروج روغن را فراهم می‌کند. هنگام بررسی پمپ باید بدنه از نظر ترک، آسیب محل اتصال و آثار نشتی ارزیابی شود.
در صورت آسیب‌دیدگی بدنه، لازم است امکان تعمیر یا نیاز به تعویض مجموعه براساس وضعیت واقعی پمپ و دستورالعمل فنی بررسی شود.
چرخ‌دنده‌ها و اجزای داخلی
در پمپ‌های دنده‌ای، چرخ‌دنده‌ها با دوران خود روغن را از سمت ورودی به سمت خروجی منتقل می‌کنند. سایش چرخ‌دنده‌ها یا سطوح داخلی می‌تواند عملکرد پمپ را کاهش دهد.
در صورتی که نقشه مربوط به پمپ دنده‌ای باشد و قطعات داخلی آن به‌صورت جداگانه نشان داده شده باشند، می‌توان جایگاه اجزای اصلی را بررسی کرد. بااین‌حال، امکان تعویض جداگانه قطعات داخلی باید براساس طراحی پمپ و اطلاعات فنی همان مدل تأیید شود.
محور محرک و محل اتصال
محور محرک، حرکت چرخشی را به پمپ منتقل می‌کند. نوع هزارخار یا اتصال محور، ابعاد محل نصب و شکل فلنج از مشخصات مهم در تطبیق پمپ هستند.
هنگام سفارش قطعات لودر XCMG ZL50G، باید بررسی شود محور و محل اتصال پمپ جدید با مجموعه محرک نصب‌شده روی دستگاه هماهنگ باشد.
درپوش‌ها و آب‌بندها
درپوش‌ها و قطعات آب‌بندی برای نگهداری اجزای داخلی و جلوگیری از خروج روغن استفاده می‌شوند. فرسودگی اورینگ یا آب‌بند می‌تواند نشتی ایجاد کند؛ اما نشتی همیشه به معنای خرابی قطعه داخلی پمپ نیست.
در زمان تعمیر، محل دقیق نشتی، وضعیت سطوح اتصال و سازگاری آب‌بند با روغن هیدرولیک باید بررسی شود.
فلنج‌ها، پیچ‌ها و اتصالات
فلنج‌ها و پیچ‌های اتصال، پمپ را در محل خود نگه می‌دارند و امکان اتصال خطوط روغن را فراهم می‌کنند. مشخصات این اجزا باید با محل نصب و طرح پمپ مطابقت داشته باشد.
در نقشه انفجاری، شماره جایگاه فلنج، پیچ، واشر و رابط را با فهرست قطعات تطبیق دهید تا هنگام مونتاژ یا سفارش، قطعه مربوط به محل صحیح انتخاب شود.
اجزای اصلی سیستم هیدرولیک لودر ZL50G
سیستم هیدرولیک تنها از پمپ تشکیل نشده است. برای عملکرد صحیح مدار، چند مجموعه با یکدیگر همکاری می‌کنند.
مخزن روغن هیدرولیک
مخزن محل نگهداری روغن هیدرولیک است و بخشی از مسیر گردش روغن در سیستم محسوب می‌شود. وضعیت سطح روغن و پاکیزگی آن اهمیت زیادی دارد؛ زیرا کمبود روغن یا ورود آلودگی می‌تواند بر عملکرد مدار و عمر پمپ اثر بگذارد.
فیلترها و مسیر مکش
فیلترها به کنترل آلودگی روغن کمک می‌کنند و مسیر مکش، روغن را به سمت ورودی پمپ هدایت می‌کند. گرفتگی فیلتر یا محدود شدن مسیر مکش می‌تواند عملکرد پمپ را مختل کند.
شیرهای کنترل
شیرهای کنترل مسیر جریان روغن را متناسب با فرمان اپراتور هدایت می‌کنند. در مدار کاری، حرکت جک‌های بالابر و باکت از طریق عملکرد هماهنگ شیرها و سیلندرها انجام می‌شود.
سیلندرهای هیدرولیک
سیلندرها فشار روغن را به حرکت خطی تبدیل می‌کنند. در سیستم کاری، سیلندرهای بالابر و سیلندر کج‌کن باکت وظیفه حرکت بازوها و تنظیم زاویه باکت را دارند. سیلندرهای فرمان نیز به مدار جداگانه فرمان مربوط هستند.

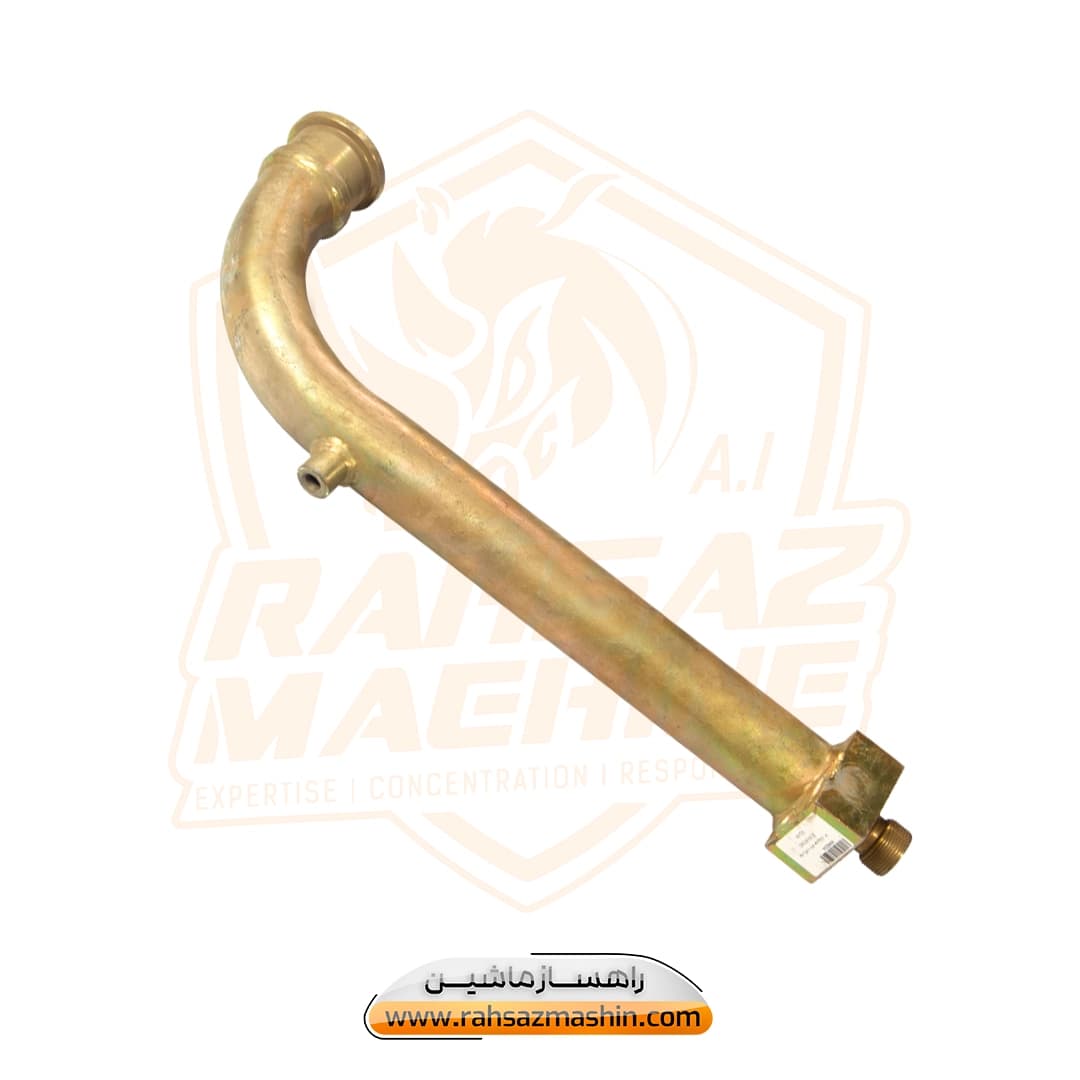

شیلنگ‌ها، لوله‌ها و اتصالات
این اجزا روغن را میان مخزن، پمپ، شیرها و سیلندرها منتقل می‌کنند. طول، مسیر، قطر و نوع اتصال باید مطابق نسخه دستگاه انتخاب شوند.
علائم احتمالی خرابی پمپ هیدرولیک لودر
کاهش عملکرد پمپ هیدرولیک ممکن است با علائم متفاوتی همراه شود، از جمله:
کند شدن حرکت بازوهای بالابر یا باکت
کاهش توان هیدرولیکی زیر بار
سنگین شدن فرمان، در صورتی که ایراد به مدار فرمان مربوط باشد
صدای غیرعادی از محدوده پمپ
افزایش دمای روغن هیدرولیک
نشتی روغن در اطراف پمپ یا اتصالات
این نشانه‌ها به‌تنهایی خرابی پمپ را ثابت نمی‌کنند. کمبود روغن، گرفتگی فیلتر، ورود هوا به مسیر مکش، مشکل در شیر کنترل یا خرابی سیلندر نیز می‌توانند علائم مشابه ایجاد کنند.
بنابراین، پیش از خرید پمپ جدید باید مدار مربوطه بررسی شود و مشخص گردد ایراد از خود پمپ است یا یکی از اجزای دیگر سیستم هیدرولیک.
چگونه از نقشه انفجاری پمپ هیدرولیک استفاده کنیم؟
برای شناسایی دقیق قطعه، مراحل زیر را دنبال کنید.
۱. مدار موردنظر را مشخص کنید.
ابتدا تعیین کنید قطعه به پمپ کاری مربوط است یا پمپ فرمان. اشتباه گرفتن این دو مجموعه می‌تواند به سفارش قطعه نامناسب منجر شود.
۲. نسخه لودر را بررسی کنید.
مطمئن شوید نقشه برای لودر XCMG ZL50G مجهز به گیربکس برقی 4WG200 مناسب است. در صورت تغییر پمپ یا مجموعه محرک در گذشته، مشخصات فعلی دستگاه نیز باید در نظر گرفته شود.
۳. شماره جایگاه قطعه را پیدا کنید.
در نقشه انفجاری، جایگاه پمپ و قطعات مربوط به آن را شناسایی کنید. اگر شماره کنار تصویر درج شده، آن را با فهرست قطعات تطبیق دهید.
۴. شماره فنی را بررسی کنید.
شماره جایگاه در نقشه ممکن است با شماره فنی قابل سفارش متفاوت باشد. برای ثبت سفارش باید عنوان و شماره فنی متناظر با قطعه موردنظر در فهرست قطعات تأیید شود.
۵. اتصالات و ابعاد را تطبیق دهید.
محل نصب، نوع محور محرک، فلنج، مجاری ورودی و خروجی و مشخصات اتصال باید با پمپ نصب‌شده روی لودر مطابقت داشته باشند.
۶. پیش از سفارش تأیید نهایی انجام دهید.
در صورت وجود اختلاف در شماره فنی یا پیکربندی دستگاه، بررسی قطعه قدیمی و نقشه مربوط به نسخه واقعی لودر ضروری است.
چرا انتخاب دقیق پمپ در خرید لوازم لودر اهمیت دارد؟
پمپ هیدرولیک از قطعات مهم و تخصصی در مجموعه لوازم لودر چینی XCMG است. اختلاف در دبی، فشار کاری، جهت دوران، نوع محور یا ابعاد اتصالات می‌تواند باعث شود پمپی که از نظر ظاهری مشابه است، برای دستگاه مناسب نباشد.
از طرف دیگر، انتخاب پمپ تنها براساس نام مدل لودر همیشه کافی نیست؛ به‌خصوص زمانی که دستگاه در طول عمر کاری خود تغییراتی در مجموعه هیدرولیک یا قطعات محرک داشته باشد.
به همین دلیل، استفاده از نقشه انفجاری باید همراه با بررسی شماره فنی و مشخصات واقعی پمپ انجام شود. این روش به خریدار کمک می‌کند قطعه را براساس کاربرد و مشخصات فنی انتخاب کند و احتمال سفارش اشتباه را کاهش دهد.
نکات مهم پیش از تعمیر یا تعویض پمپ هیدرولیک
پیش از باز کردن پمپ یا اتصالات هیدرولیک، لودر باید در وضعیت ایمن قرار گیرد و فشار باقی‌مانده مدار طبق دستورالعمل فنی تخلیه شود. خاموش بودن موتور به‌تنهایی تضمین نمی‌کند که فشار هیدرولیکی کاملاً از بین رفته باشد.
پس از تشخیص خرابی، وضعیت روغن، فیلتر، مسیر مکش، اتصالات و شرایط نصب نیز باید بررسی شود. اگر علت اصلی خرابی برطرف نشود، ممکن است پمپ جدید نیز با افت عملکرد یا آسیب زودهنگام مواجه شود.
هنگام باز کردن مجموعه، بهتر است محل اتصالات و مسیر شیلنگ‌ها ثبت شود تا مونتاژ مجدد براساس چیدمان صحیح صورت گیرد. رعایت پاکیزگی هنگام تعمیر نیز برای جلوگیری از ورود ذرات به مدار هیدرولیک اهمیت دارد.
نقشه انفجاری پمپ هیدرولیک لودر XCMG ZL50G با گیربکس برقی 4WG200
نقشه انفجاری پمپ هیدرولیک لودر XCMG ZL50G مجهز به گیربکس برقی 4WG200 ابزاری کاربردی برای شناسایی پمپ، اتصالات و قطعات مرتبط با سیستم هیدرولیک است. با استفاده از نقشه و فهرست قطعات می‌توان جایگاه اجزای موردنیاز را پیدا کرد و مشخصات آن‌ها را با پمپ نصب‌شده روی دستگاه تطبیق داد.
برای خرید لوازم لودر، قطعات لودر چینی و قطعات هیدرولیک XCMG ZL50G، ابتدا مشخص کنید پمپ مربوط به مدار کاری است یا مدار فرمان؛ سپس شماره فنی، محل نصب، نوع محور و اتصالات را بررسی کنید. این کار احتمال انتخاب پمپ نامتناسب را کاهش می‌دهد و فرآیند تعمیر و نگهداری لودر را دقیق‌تر می‌کند.
راهساز مگ با ارائه نقشه‌های انفجاری بخش‌های مختلف لودر، به صاحبان ماشین‌آلات، تعمیرکاران و خریداران کمک می‌کند ساختار قطعات را بهتر بشناسند و با اطلاعات دقیق‌تری برای تهیه لوازم یدکی اقدام کنند.
