نقشهٔ تعاملیشانگهای قدیم C6121
سر سیلندر موتور شانگهای قدیم C6121
قسمت بالای موتور شانگهای دیزل قدیم
۳۴ نقطهٔ تعاملی۱۲۴ بازدید

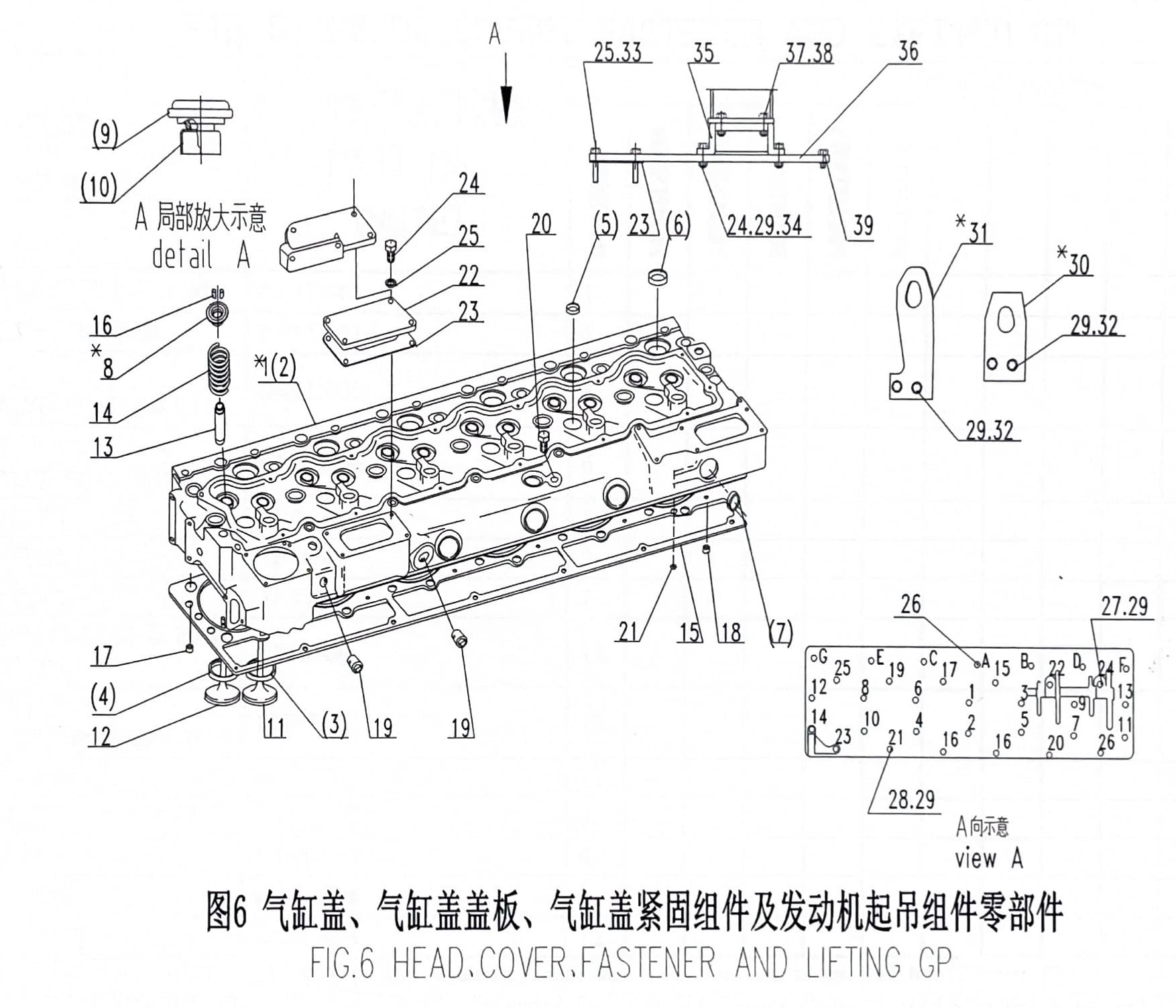

نقشهٔ فنی — ۳۴ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیCtrl + اسکرول یا دوبار کلیک برای بزرگنماییدو انگشت یا دوبار ضربه برای بزرگنمایی
دربارهٔ این نقشه
برای انتخاب آسان و جلوگیری از اشتباه، قطعه موردنظر را از روی نقشه انتخاب کنید. با کلیک روی هر قسمت، قطعه مربوط به آن بخش نمایش داده میشود.
فهرست متنی نقاط این نقشه۳۴ نقطه

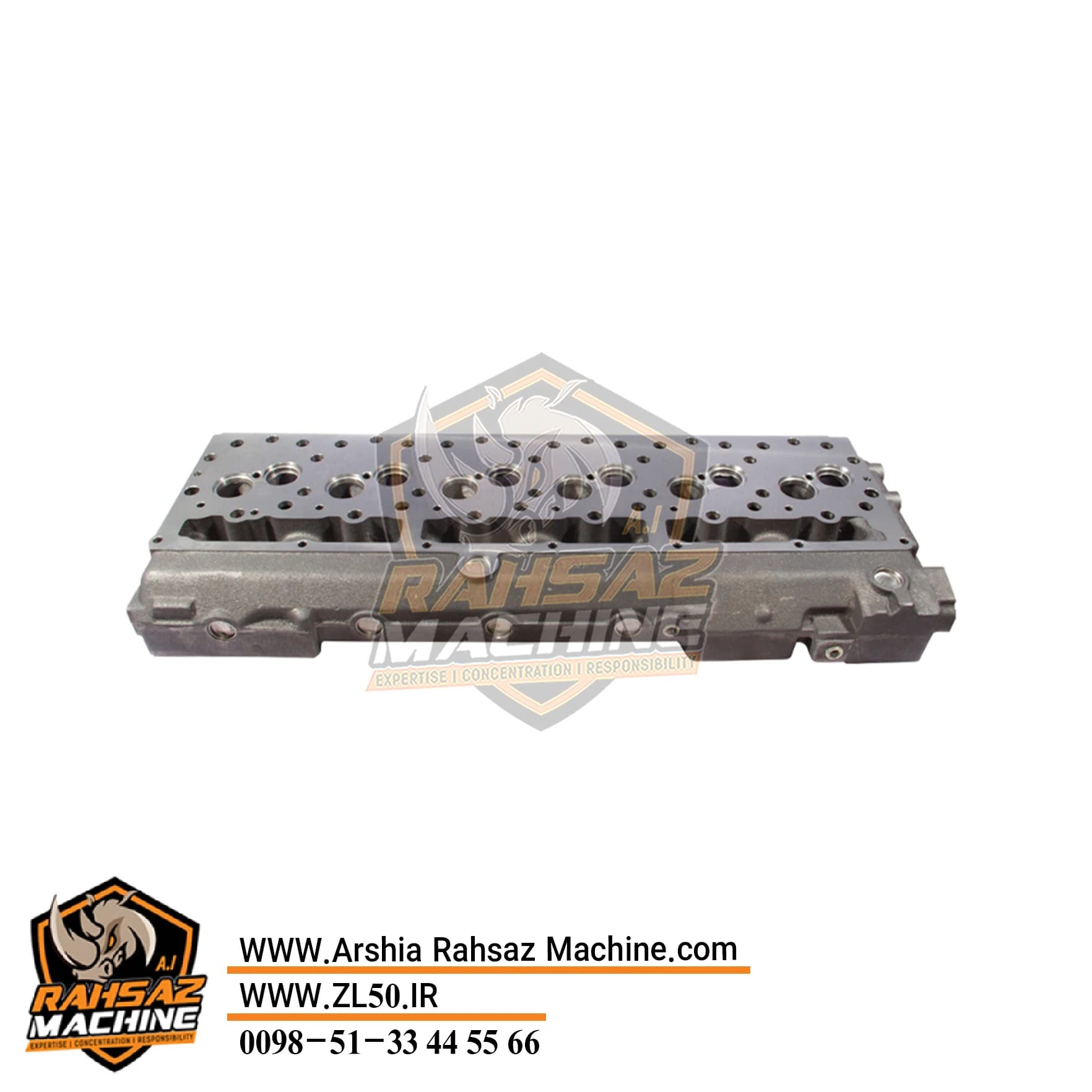

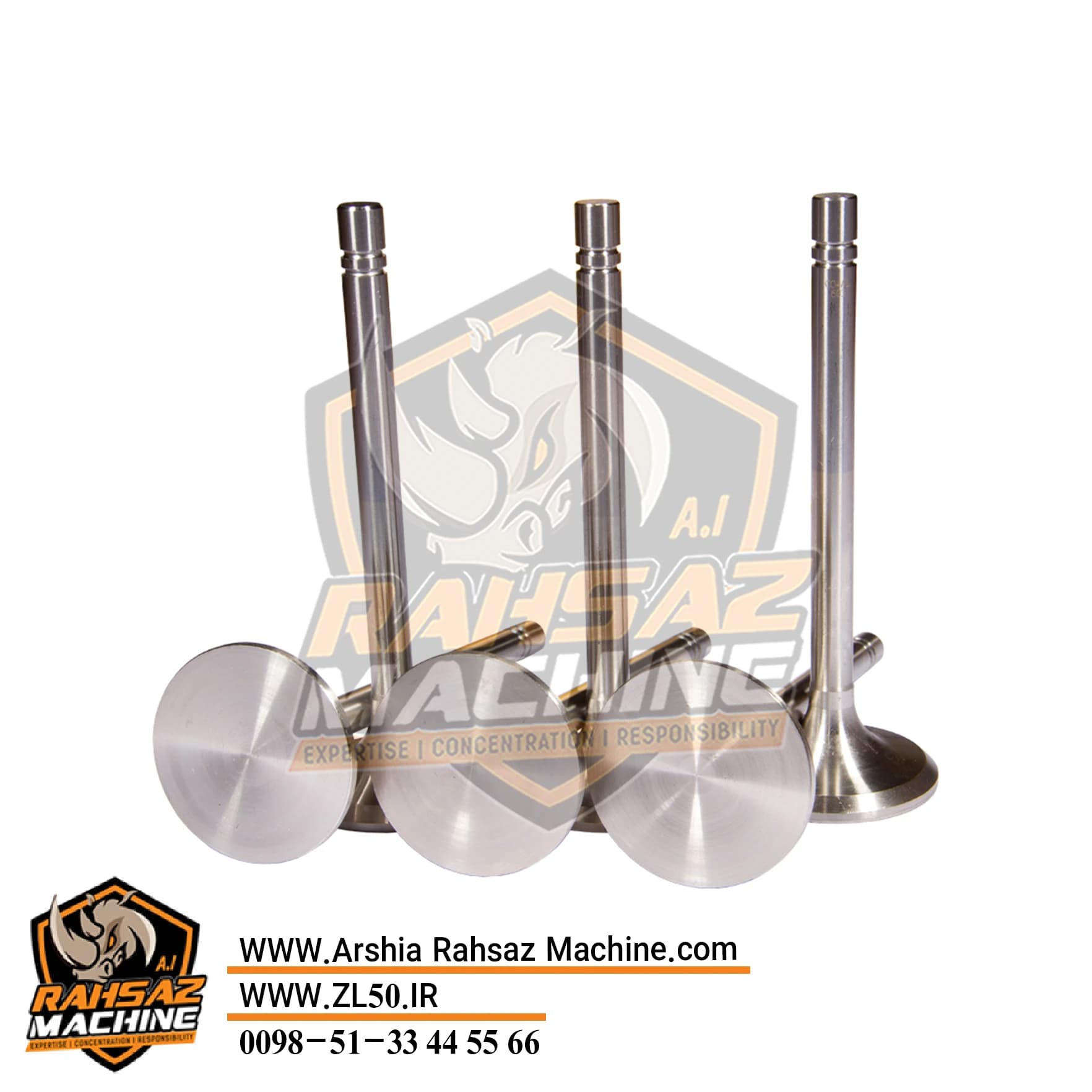

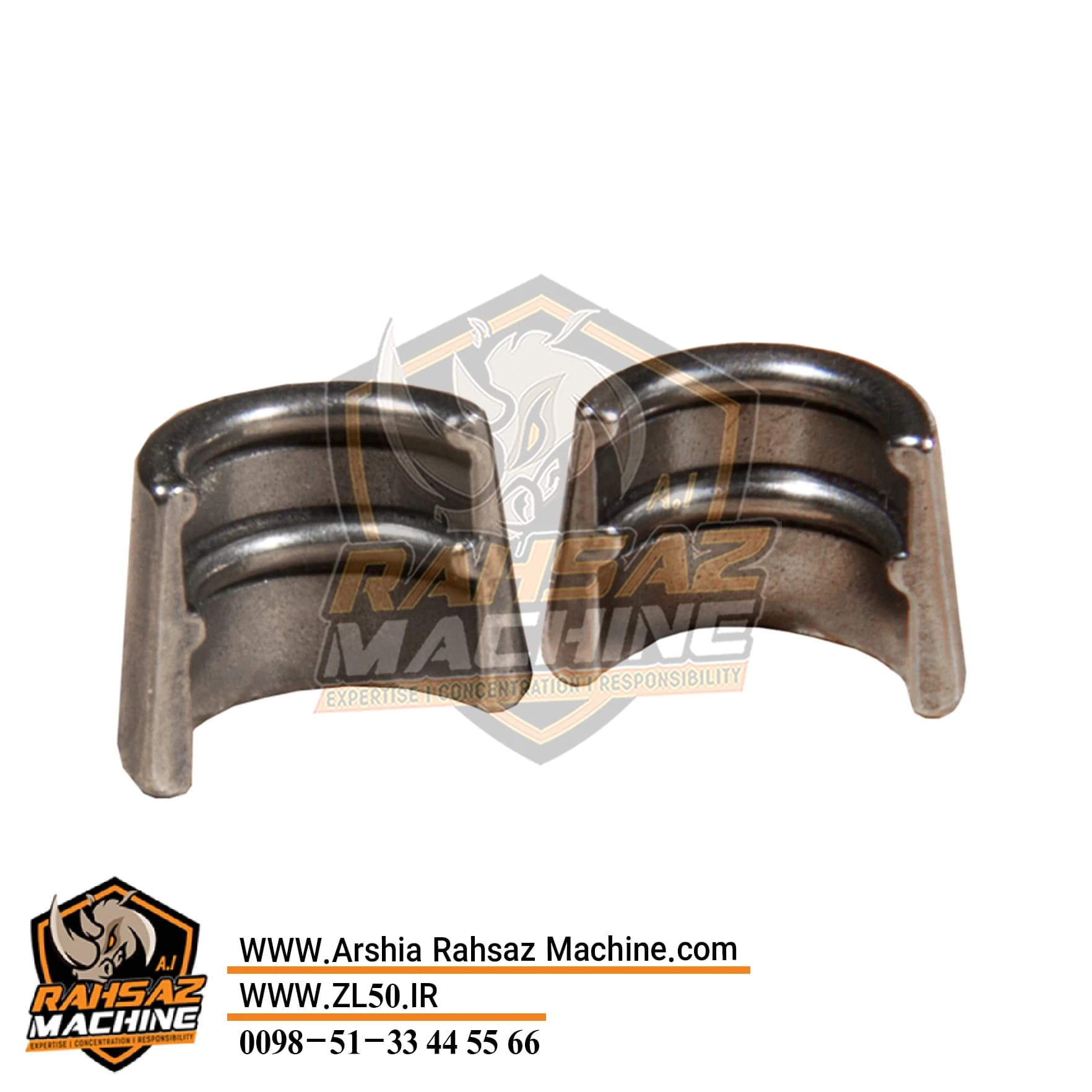

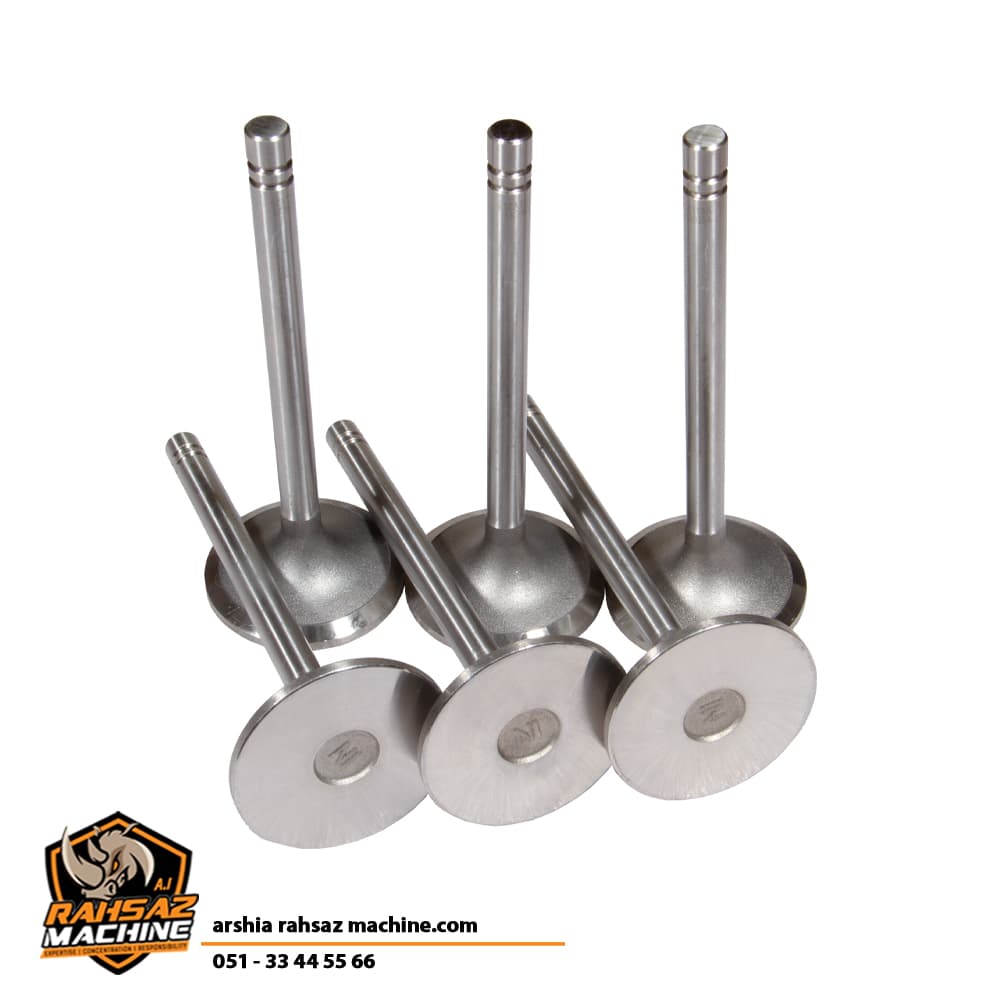

| # | توضیح نقطه | قطعه در فروشگاه |
|---|---|---|
| ۱ | — | |
| ۲ | — | |
| ۳ | — | |
| ۴ | — | |
| ۵ | — | |
| ۶ | — | |
| ۷ | — | |
| ۸ | — | |
| ۹ | — | |
| ۱۰ | — | |
| ۱۱ | — | |
| ۱۲ | سرسیلندر شامل مجموعه کامل سوپاپها و فنرهای سوپاپ بوده و بهصورت مونتاژشده توسط شرکت سازنده تولید و ارائه شده است. کلیه اجزای مجموعه مطابق با مشخصات فنی و الزامات طراحی تعیینشده توسط سازنده، مونتاژ و آماده بهرهبرداری میباشند. | — |
| ۱۳ | شماره فنی: 3B-0623 نام انگلیسی: Non-Threaded Cup Plug نام فارسی: درپوش کاسهای بدون رزوه قطر خارجی: 25.73 میلیمتر | — |
| ۱۴ | شماره فنی: 3P-1896 نام انگلیسی: Non-Threaded Cup Plug نام فارسی: درپوش کاسهای بدون رزوه قطر خارجی: 35.31 میلیمتر | — |
| ۱۵ | شماره فنی: 3S-8313 نام انگلیسی: Non-Threaded Cup Plug نام فارسی: درپوش کاسهای بدون رزوه قطر خارجی: 32.08 میلیمتر | — |
| ۱۶ | — | |
| ۱۷ | — | |
| ۱۸ | شماره فنی: 9Y1798 نام انگلیسی: Water Seal نام فارسی: فلور آب قطر داخلی: 17.70 میلیمتر | |
| ۱۹ | شماره فنی: 7N-8018 نام انگلیسی: Water Seal نام فارسی: فلور قطر خارجی: 17.60 میلیمتر | |
| ۲۰ | شماره فنی: 2B-0858 نام انگلیسی: 1/2-14 NPTF Thread Square-Drive Plug نام فارسی: درپوش رزوهای با سر چهارگوش، رزوه 1/2-14 NPTF رزوه: 1/2-14 NPTF | — |
| ۲۱ | شماره فنی: M5M-6213 نام انگلیسی: Hexagon Pipe Plug نام فارسی: درپوش لولهای ششگوش | — |
| ۲۲ | شماره فنی: 3S-5496 نام انگلیسی: O-Ring نام فارسی: اورینگ آببندی قطر داخلی: 9.53 میلیمتر قطر مقطع: 4.30 میلیمتر جنس: سیلیکون ::: | — |
| ۲۳ | شماره فنی: M1P-6367 نام انگلیسی: Cover, Air Intake Pipe نام فارسی: درپوش لوله ورودی هوا | — |
| ۲۴ | شماره فنی: M5S-6735 نام انگلیسی: Washer نام فارسی: واشر | — |
| ۲۵ | شماره فنی: GB/T 5783 نام انگلیسی: Hexagon Head Bolt – Full Thread نام فارسی: پیچ ششگوش تمامرزوه استاندارد: GB/T 5783-2025 | — |
| ۲۶ | شماره فنی: GB/T 97.1-10-200HV-Y نام انگلیسی: Plain Washer نام فارسی: واشر تخت استاندارد: GB/T 97.1 قطر نامی: 10 میلیمتر سختی: 200 HV | — |
| ۲۷ | شماره فنی: M5B9603 نام انگلیسی: Cylinder Head Bolt نام فارسی: پیچ سرسیلندر | — |
| ۲۸ | شماره فنی: M1B7709 نام انگلیسی: Cylinder Head Bolt نام فارسی: پیچ سرسیلندر | — |
| ۲۹ | شماره فنی: M1D4595 نام انگلیسی: Cylinder Head Bolt نام فارسی: پیچ سرسیلندر | — |
| ۳۰ | شماره فنی: GB/T 97.1-116-200HV-Y نام انگلیسی: Plain Washer نام فارسی: واشر تخت قطر نامی: 116 میلیمتر سختی: 200 HV | — |
| ۳۱ | شماره فنی: M8N8721 نام انگلیسی: Lifting Eye / Plate نام فارسی: صفحه بالابر / گوشواره لیفتینگ | — |
| ۳۲ | شماره فنی: M4W8652 نام انگلیسی: Rear Lifting Plate نام فارسی: صفحه بالابر عقب | — |
| ۳۳ | شماره فنی: GB/T 5783M10×25-10.9 نام انگلیسی: Hexagon Head Bolt, Full Thread نام فارسی: پیچ ششگوش تمامرزوه سایز: M10×25 میلیمتر کلاس مقاومتی: 10.9 استاندارد: GB/T 5783 | — |
| ۳۴ | شماره فنی: 04BB004 نام انگلیسی: Air Cleaner Base Assembly نام فارسی: مجموعه پایه فیلتر هوا | — |
فروشگاه راهساز

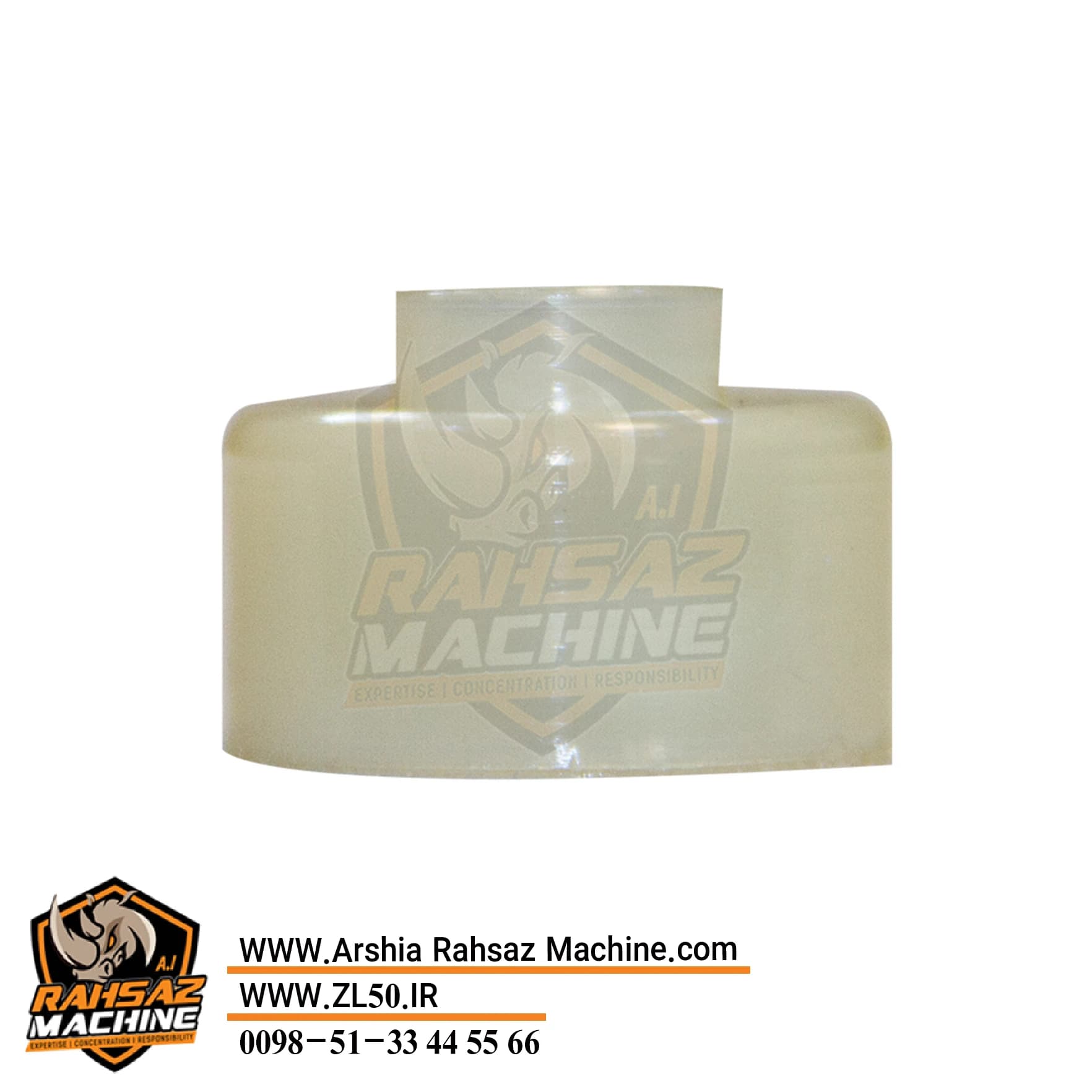

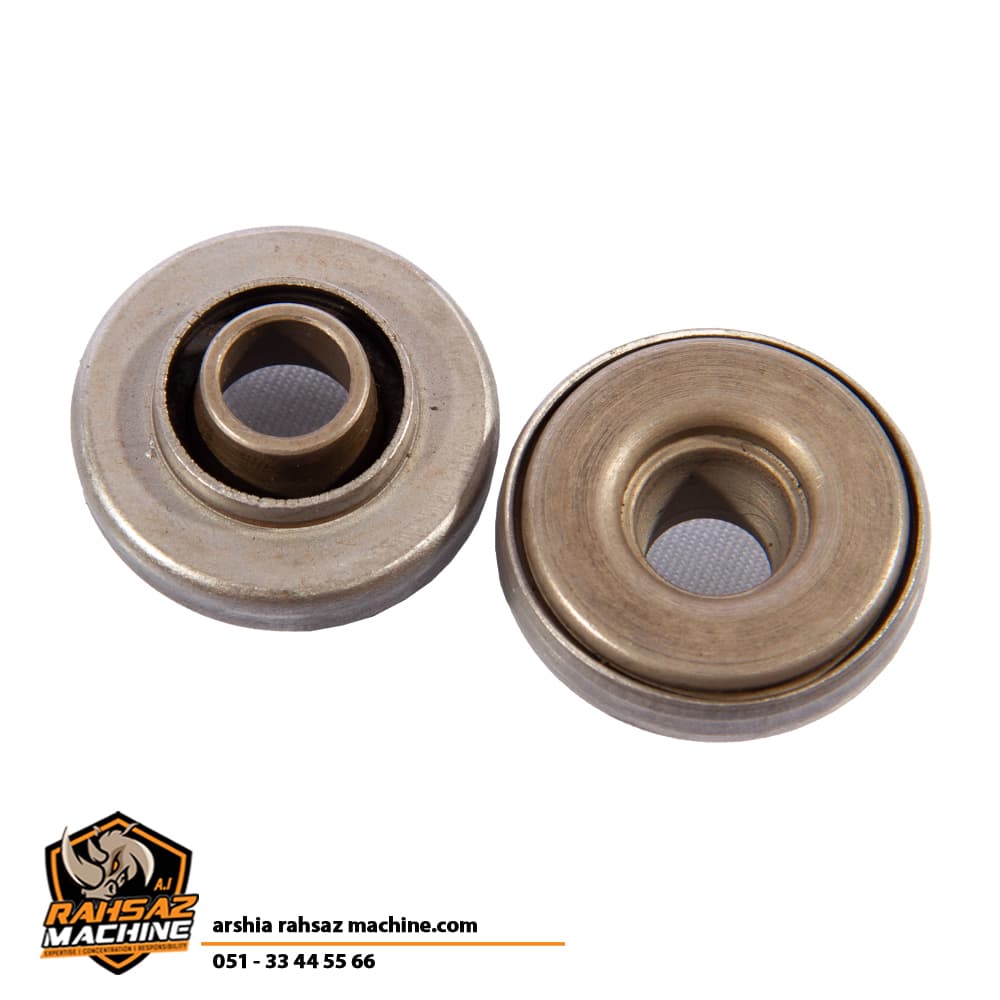

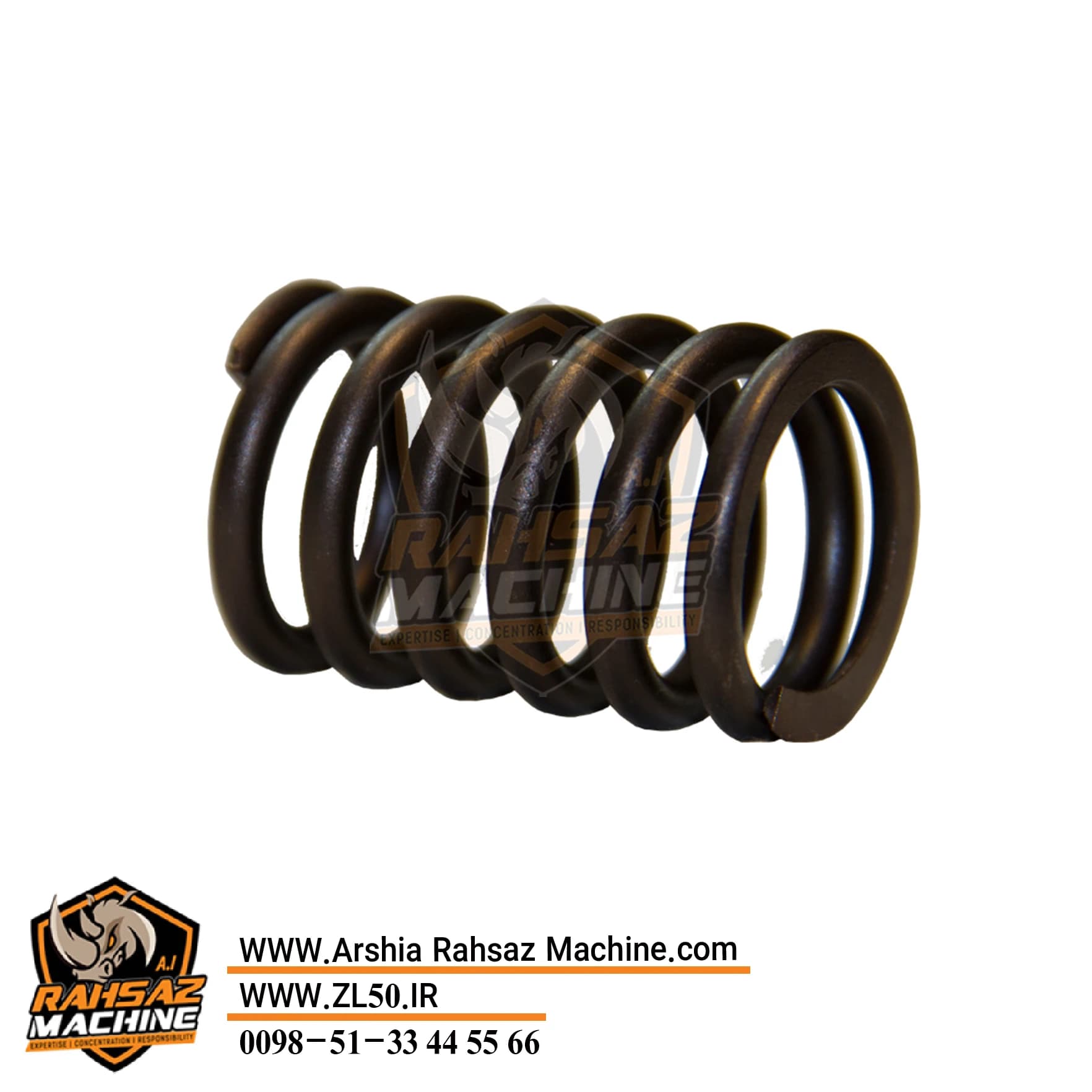

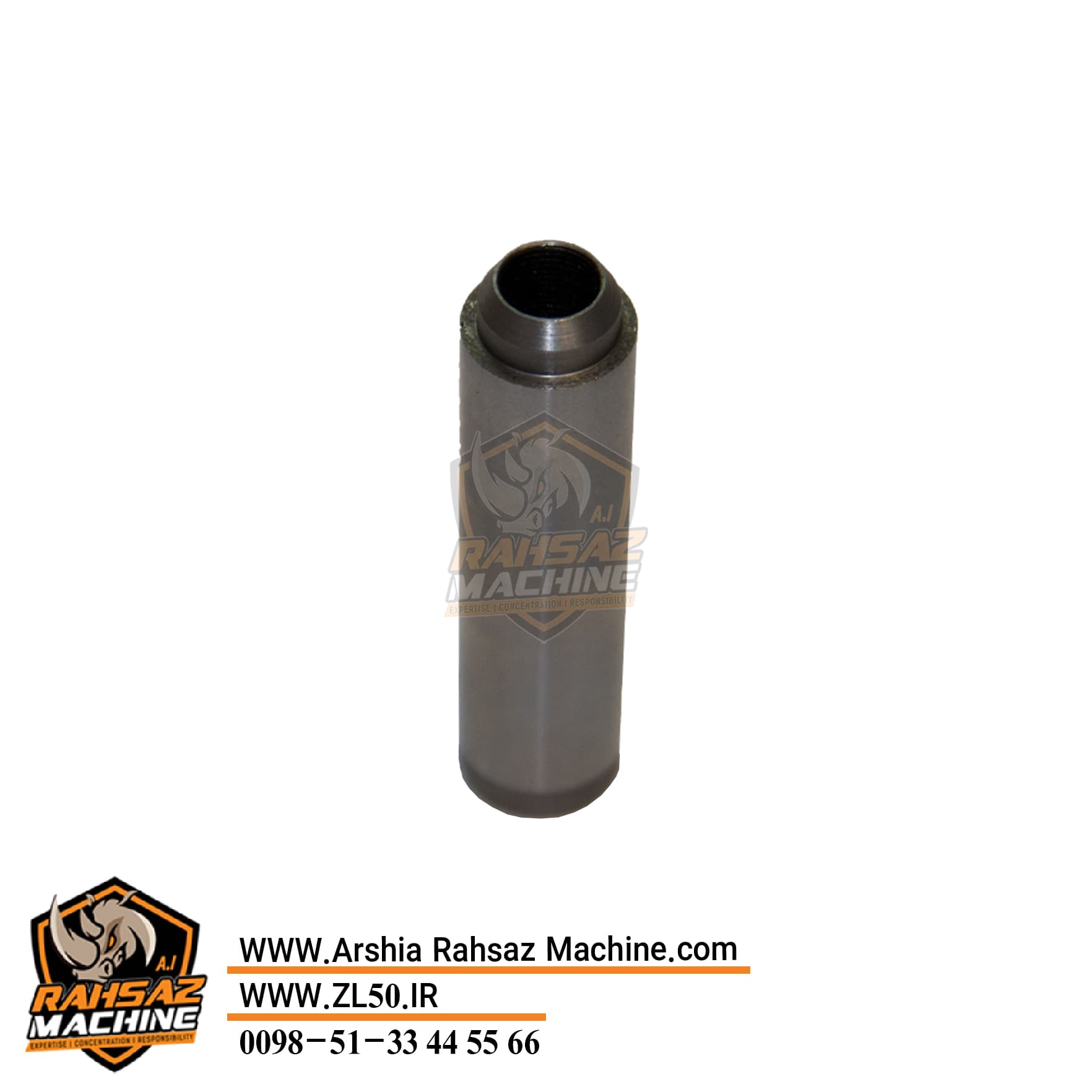

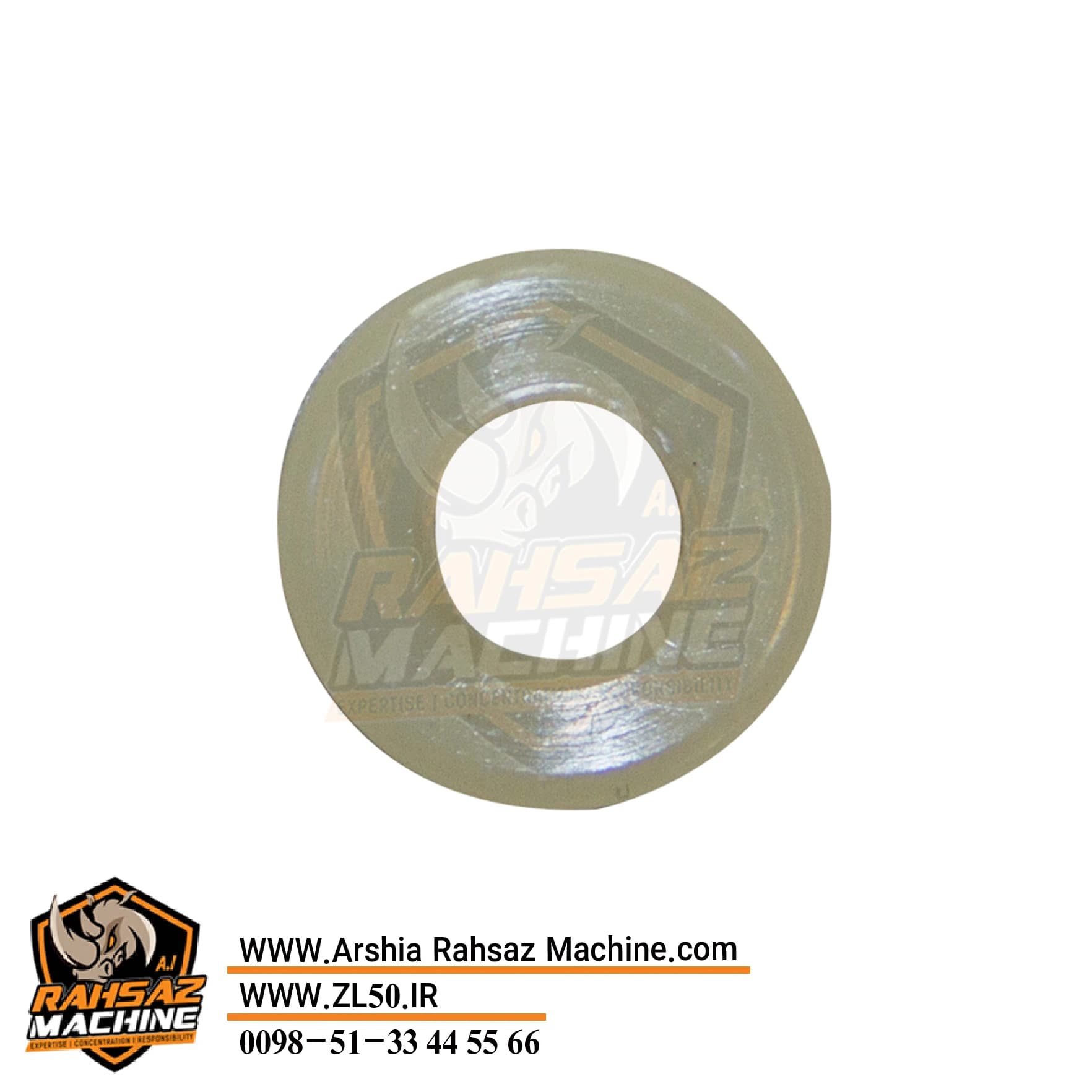

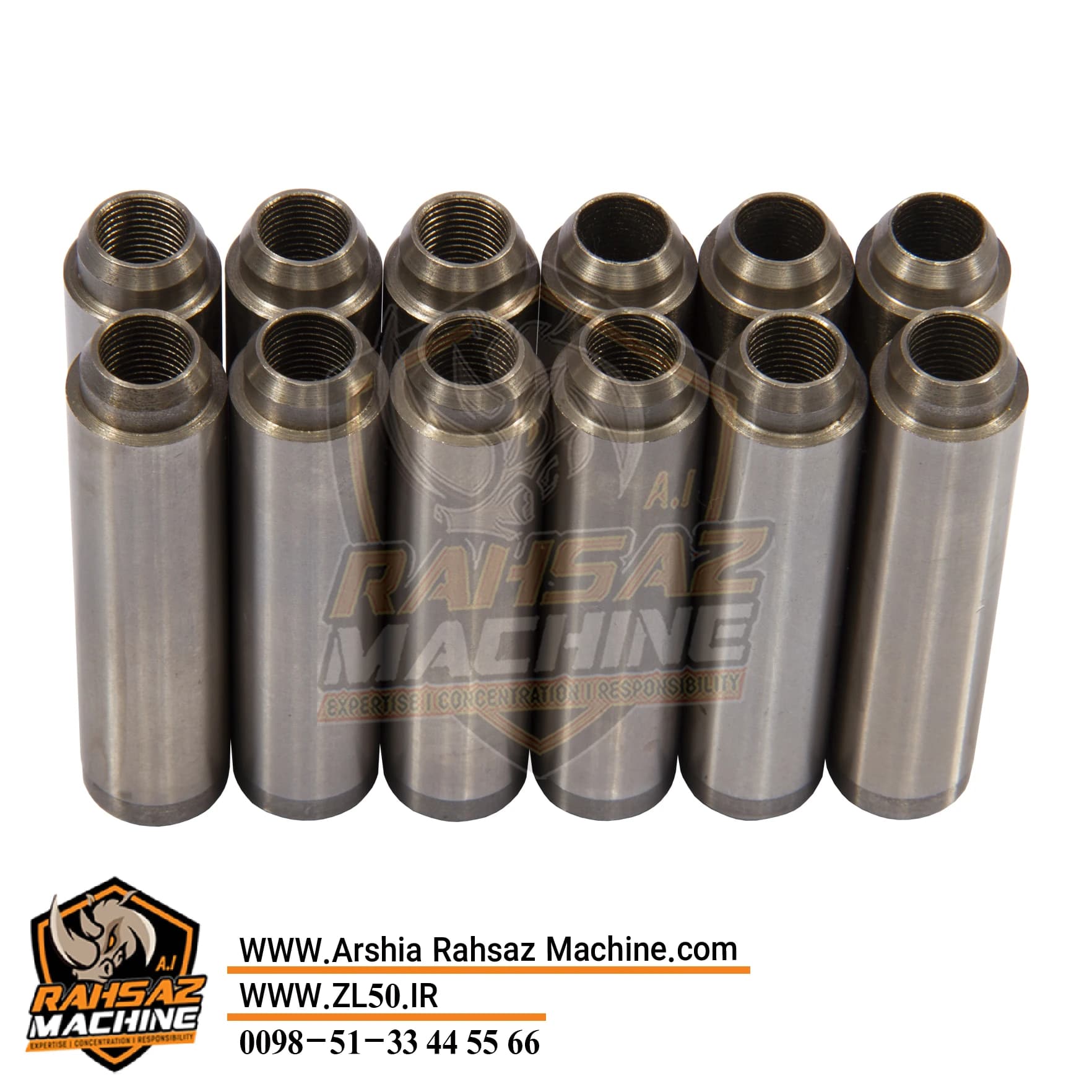

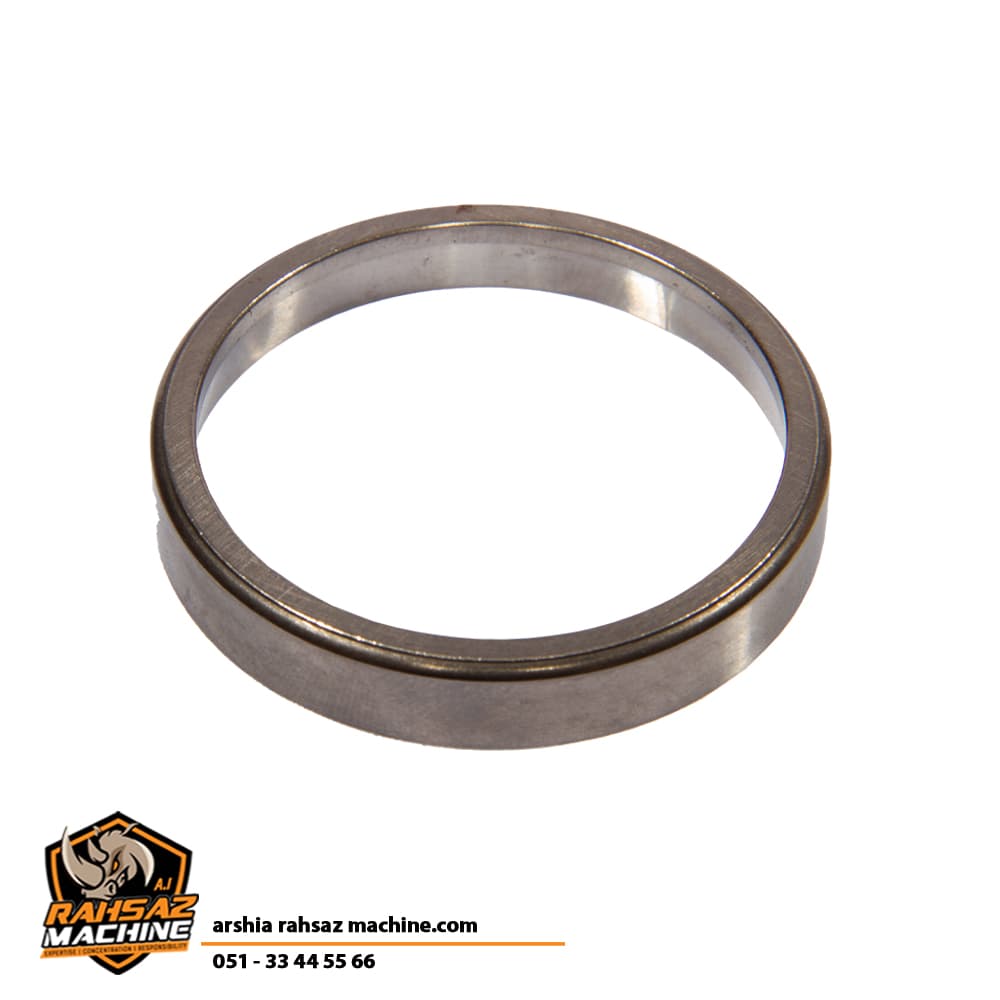

قطعات این نقشه
۱۸ قطعهای که روی این نقشه به فروشگاه متصلاند، یکجا.
