نقشه انفجاری تانک هیدرولیک لودر XCMG ZL50G | راهنمای شناسایی قطعات
تانک هیدرولیک یکی از اجزای مهم سیستم هیدرولیک لودر چینی XCMG ZL50G است. این مخزن محل نگهداری روغن هیدرولیک موردنیاز مدارهای دستگاه است و در کنار فیلترها، مسیرهای ورودی و خروجی و سایر متعلقات، در عملکرد صحیح سیستم هیدرولیک نقش دارد.
نقشه انفجاری تانک هیدرولیک لودر XCMG ZL50G به صاحبان لودر، تعمیرکاران و خریداران قطعات کمک می‌کند اجزای مخزن را به‌صورت جداگانه مشاهده کنند و قطعه موردنیاز را با دقت بیشتری شناسایی کنند. این نقشه به‌ویژه هنگام سفارش فیلتر، درپوش، آب‌بند، نشانگر سطح روغن یا سایر متعلقات تانک کاربرد دارد.
در راهساز مگ، هدف از ارائه نقشه‌های انفجاری، آسان‌تر کردن شناسایی لوازم لودر، قطعات لودر چینی و لوازم یدکی سیستم هیدرولیک است تا مشتری بتواند پیش از سفارش، جایگاه قطعه را در مجموعه پیدا کرده و مشخصات آن را با فهرست قطعات و نمونه موجود روی دستگاه تطبیق دهد.
تانک هیدرولیک لودر XCMG ZL50G چه وظیفه‌ای دارد؟
تانک هیدرولیک محل ذخیره روغن موردنیاز سیستم هیدرولیک لودر است. روغن از مخزن به مسیر مکش پمپ هدایت می‌شود و پس از عبور از مدار و انجام وظایف هیدرولیکی، از مسیر برگشت به مخزن بازمی‌گردد.
مخزن و متعلقات آن باید شرایط مناسبی برای گردش روغن و جلوگیری از ورود آلودگی فراهم کنند. سطح نامناسب روغن، آلودگی فیلتر یا ورود ذرات به مدار می‌تواند عملکرد پمپ و سایر اجزای هیدرولیک را تحت تأثیر قرار دهد.
به همین دلیل، هنگام نگهداری لودر XCMG ZL50G، بررسی وضعیت تانک، فیلترها، اتصالات، درپوش‌ها و نشانگر سطح روغن اهمیت دارد.
قطعات قابل شناسایی در نقشه انفجاری تانک هیدرولیک
نقشه انفجاری، قطعات مختلف مخزن را از یکدیگر جدا می‌کند تا موقعیت و نحوه اتصال آن‌ها مشخص شود. بسته به نسخه نقشه، اجزایی مانند بدنه مخزن، مجموعه پرکن و تهویه، فیلترها، درپوش‌ها، آب‌بندها، اتصالات تخلیه و نشانگر سطح روغن در آن دیده می‌شوند.
بدنه تانک هیدرولیک
بدنه مخزن بخش اصلی مجموعه است و روغن هیدرولیک در آن نگهداری می‌شود. این بخش دارای محل‌های مشخصی برای اتصال فیلتر، درپوش، مسیرهای روغن و سایر متعلقات است.
هنگام بررسی بدنه باید به محل نصب قطعات، اتصالات و وضعیت ظاهری مخزن توجه کرد. خوردگی، ترک یا آسیب به نقاط اتصال ممکن است نیاز به بررسی فنی داشته باشد.
اگر قرار است بخشی از بدنه یا کل مجموعه تعویض شود، شکل مخزن، موقعیت اتصالات و مشخصات نسخه دستگاه باید با قطعه جایگزین تطبیق داده شود.

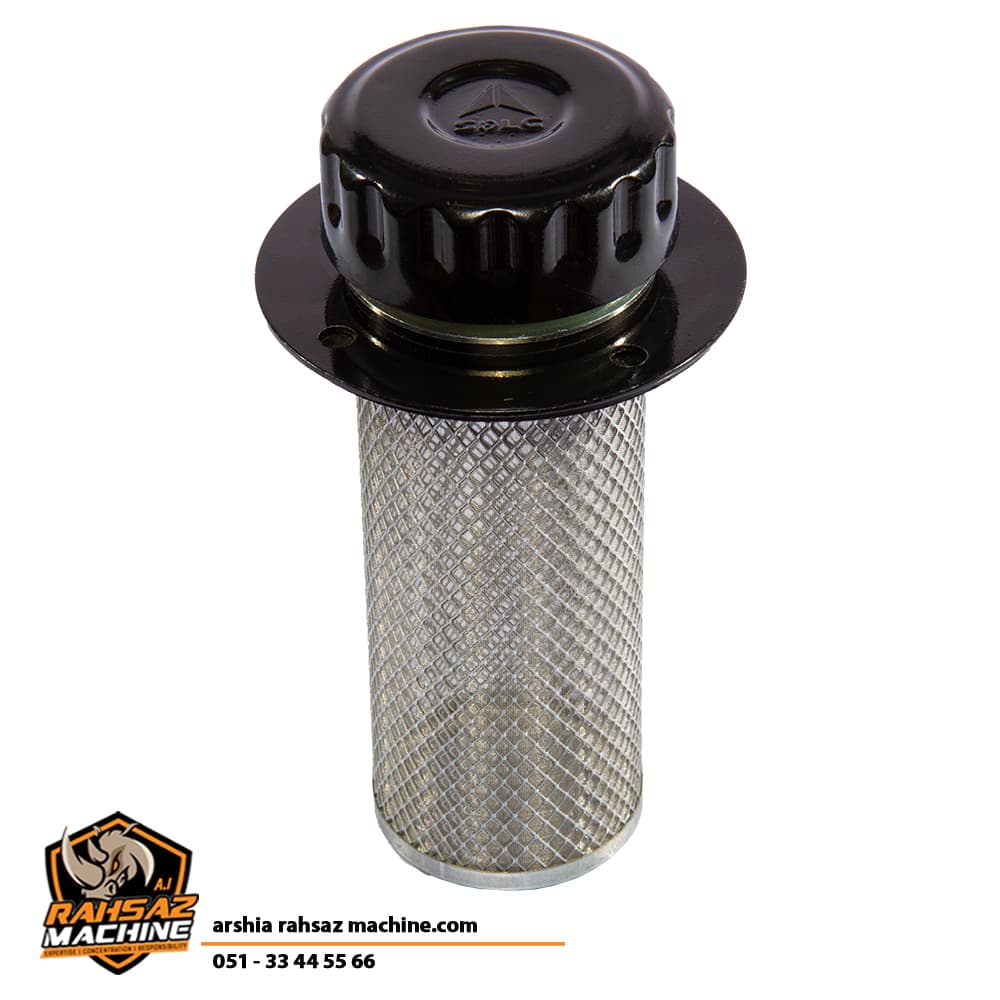

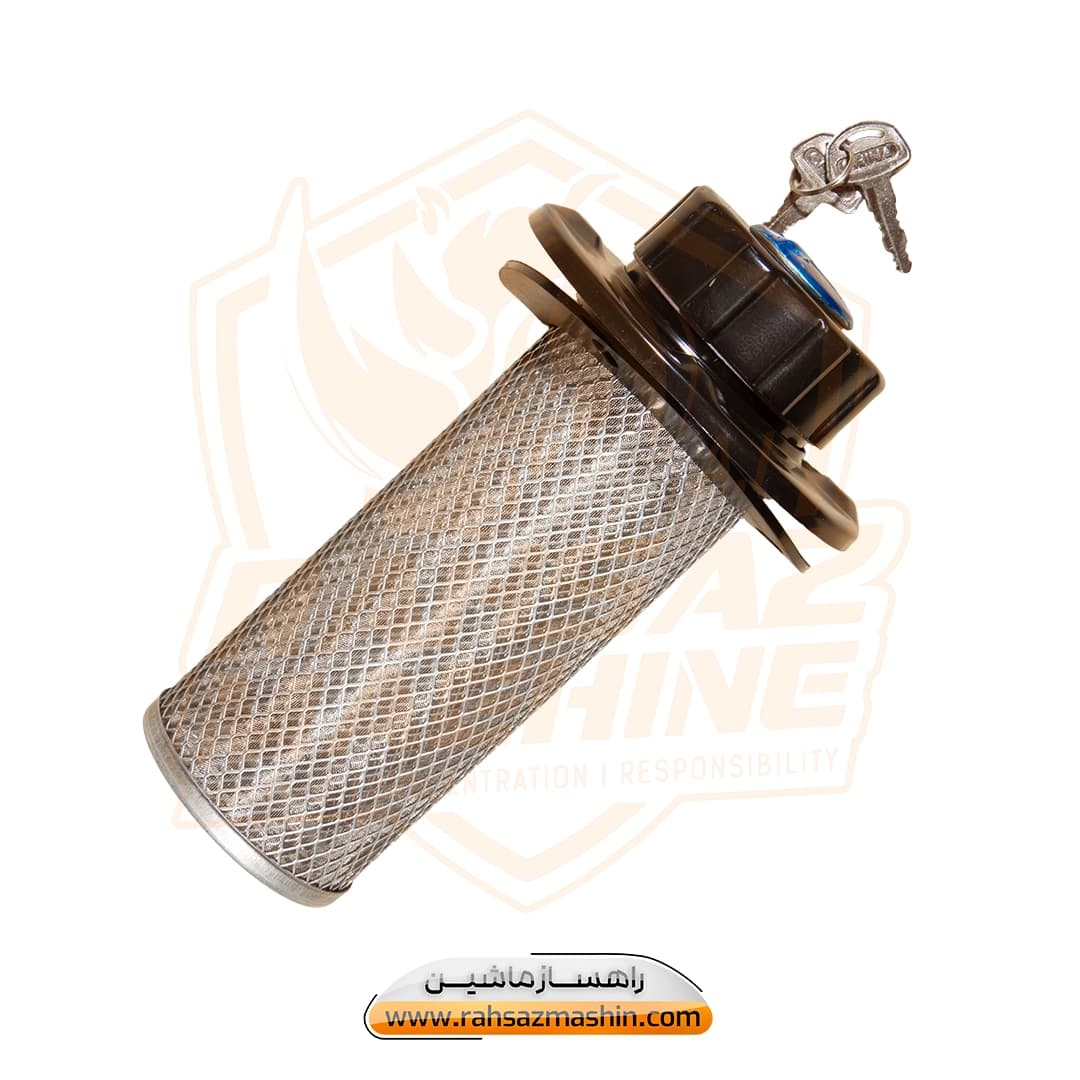

درپوش پرکن و فیلتر هواگیر
مجموعه پرکن برای افزودن روغن به مخزن استفاده می‌شود. درپوش و اجزای تهویه نیز در طراحی مخزن نقش دارند و باید با ساختار همان تانک هماهنگ باشند.
در برخی طراحی‌ها، مجموعه پرکن با فیلتر یا هواگیر ترکیب شده است. هنگام شناسایی این بخش در نقشه، باید مشخص شود قطعه موردنیاز درپوش کامل است یا یکی از اجزای داخلی مجموعه.
انتخاب درپوش نامناسب می‌تواند باعث نصب ناقص یا ورود آلودگی به مخزن شود. بنابراین شکل اتصال، محل نصب و مشخصات قطعه قبلی باید بررسی شوند.
فیلتر پرکن روغن هیدرولیک
فیلتر پرکن برای جلوگیری از ورود ذرات و آلودگی هنگام اضافه کردن روغن به مخزن استفاده می‌شود. این قطعه در بخش ورودی روغن قرار دارد و سلامت آن برای پاکیزگی روغن هیدرولیک اهمیت دارد.
هنگام سفارش قطعات لودر XCMG ZL50G، باید فیلتر پرکن با فیلتر مکش یا فیلتر برگشت اشتباه گرفته نشود؛ زیرا این اجزا در نقاط متفاوتی از مدار قرار می‌گیرند و وظایف یکسانی ندارند.

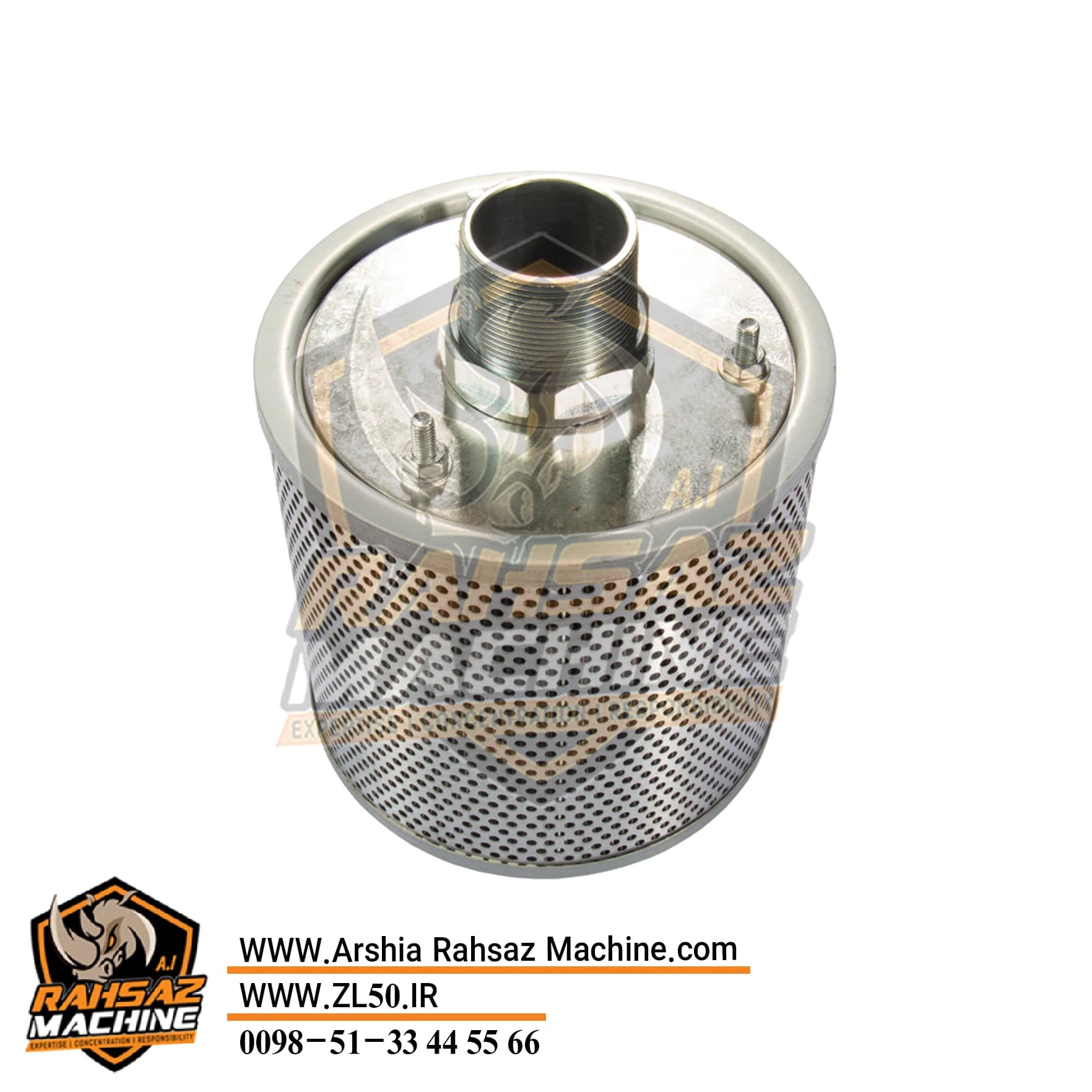

فیلتر مکش روغن هیدرولیک
فیلتر مکش در مسیر انتقال روغن از مخزن به سمت پمپ قرار می‌گیرد و برای محدود کردن ورود آلودگی به مدار مکش طراحی شده است.
گرفتگی یا آسیب این فیلتر می‌تواند گردش روغن را مختل کند و بر عملکرد پمپ تأثیر بگذارد. بااین‌حال، هرگونه افت عملکرد پمپ الزاماً ناشی از فیلتر مکش نیست و وضعیت روغن، مسیر لوله‌کشی و سایر اجزای مدار نیز باید بررسی شود.
در زمان تهیه این قطعه، نوع فیلتر، محل اتصال، ابعاد و شماره فنی اهمیت دارد.

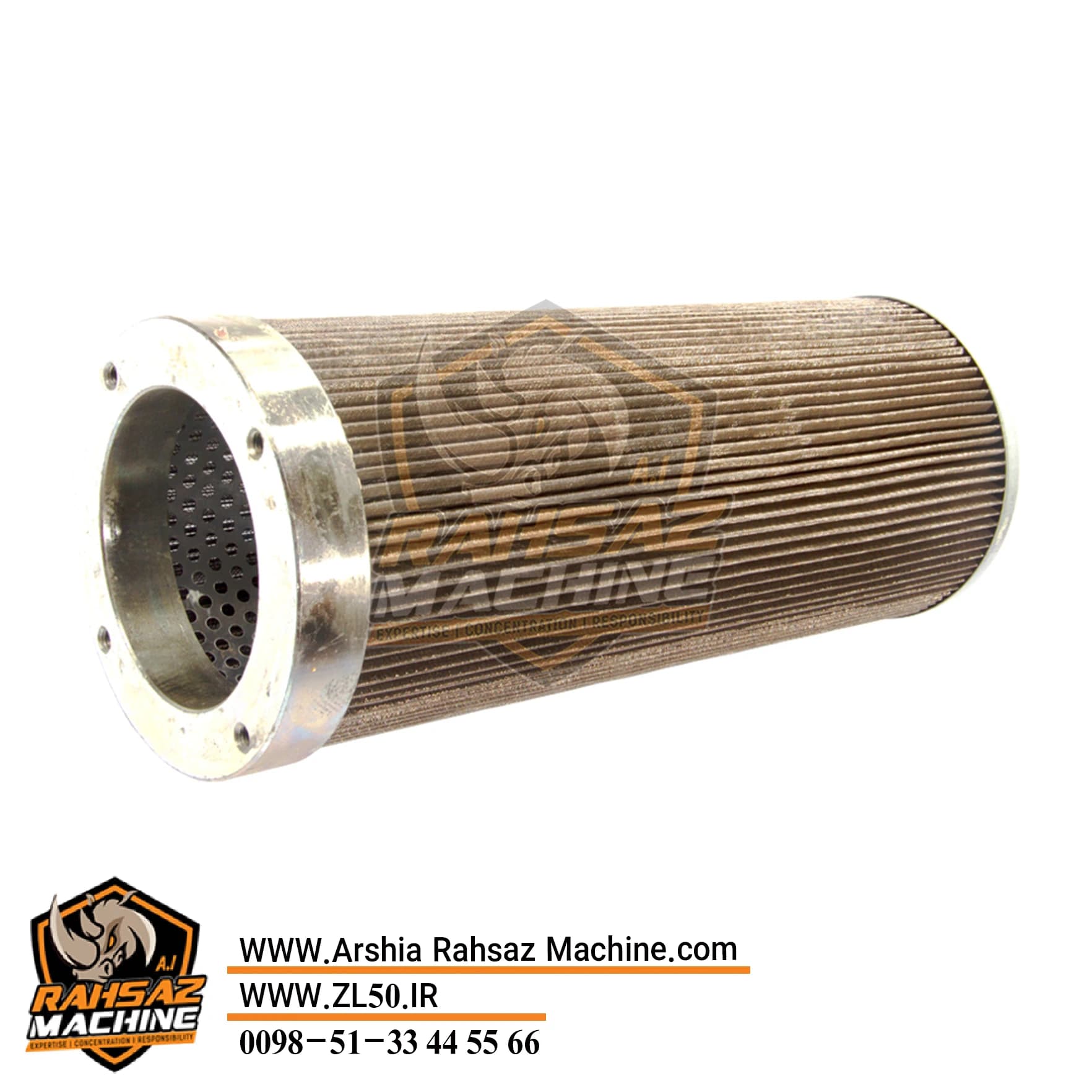

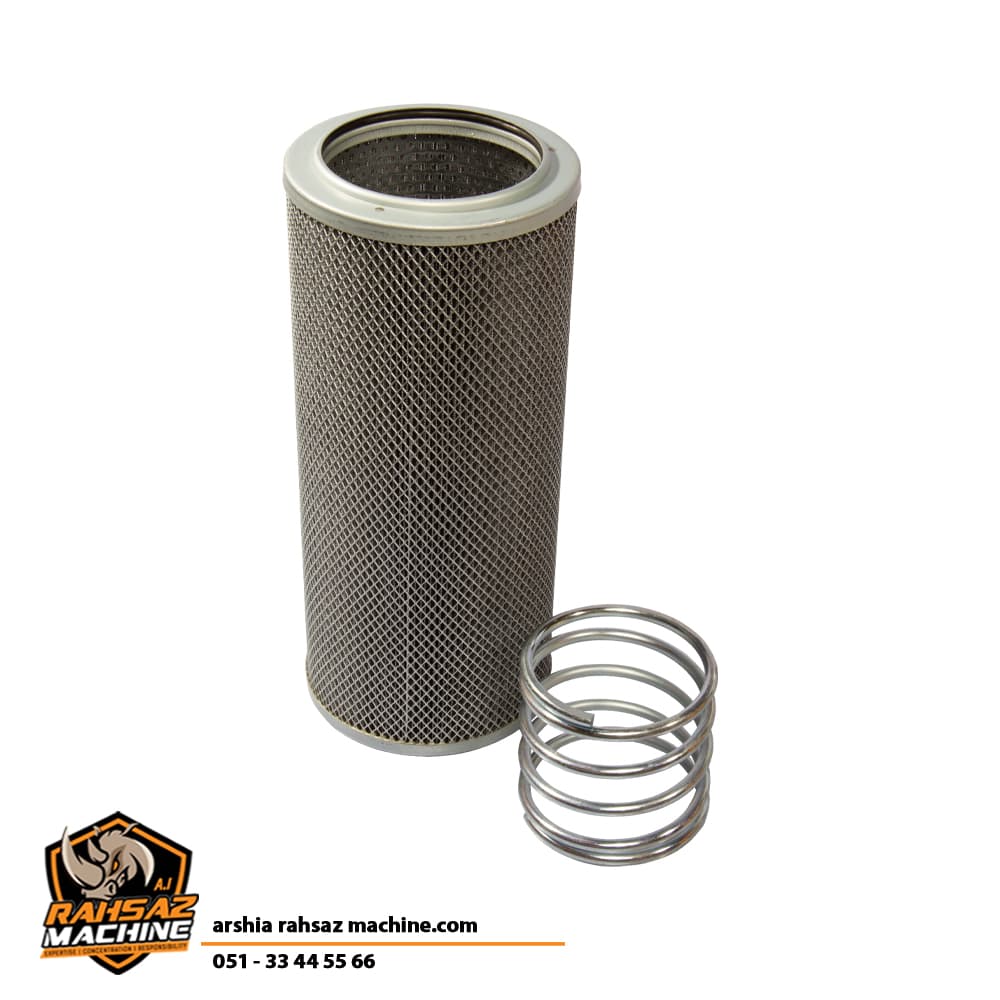

فیلتر برگشت روغن هیدرولیک
فیلتر برگشت در مسیر بازگشت روغن از مدار هیدرولیک به مخزن قرار می‌گیرد و به کاهش آلودگی روغن برگشتی کمک می‌کند.
فیلتر برگشت با فیلتر پرکن و فیلتر مکش تفاوت دارد. بنابراین هنگام استفاده از نقشه انفجاری باید جایگاه قطعه را بررسی کنید و از انتخاب فیلتر صرفاً براساس شباهت ظاهری خودداری کنید.
تعویض این فیلتر باید براساس برنامه نگهداری دستگاه و وضعیت واقعی قطعه انجام شود.
درپوش‌ها، واشرها و آب‌بندها
درپوش‌ها و آب‌بندها برای بستن دهانه‌های مخزن و جلوگیری از نشت روغن یا ورود آلودگی به کار می‌روند. در نقشه انفجاری، این قطعات معمولاً به‌صورت جداگانه در محل اتصال خود نشان داده می‌شوند.
آسیب به واشر یا آب‌بند می‌تواند باعث نشتی از محل اتصال شود. هنگام سفارش قطعه باید ابعاد، شکل، محل نصب و مشخصات آب‌بند با نمونه اصلی مطابقت داشته باشد.
استفاده از آب‌بند نامتناسب، حتی اگر از نظر ظاهری مشابه باشد، ممکن است باعث آب‌بندی ناقص یا دشواری در مونتاژ شود.

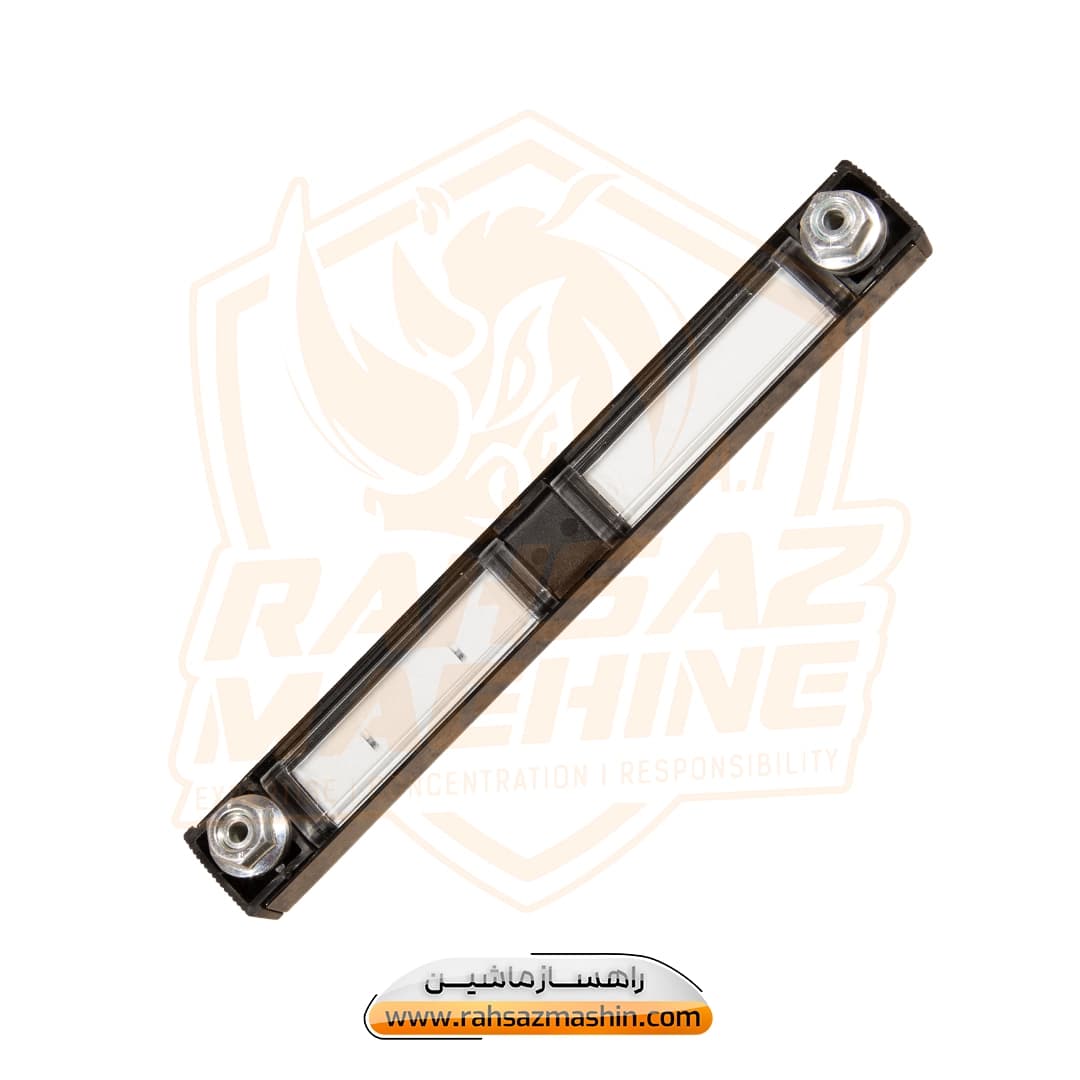

نشانگر سطح روغن
نشانگر سطح روغن برای کنترل میزان روغن هیدرولیک موجود در مخزن استفاده می‌شود. این قطعه به اپراتور کمک می‌کند سطح روغن را مطابق روش کنترل مشخص‌شده برای دستگاه بررسی کند.
در صورت شکستگی، کدر شدن یا نشتی از محل نشانگر، باید وضعیت قطعه و اتصال آن بررسی شود. هنگام سفارش، شکل نصب و ابعاد نشانگر باید با نمونه موجود روی تانک مطابقت داشته باشد.
شیر تخلیه و اتصالات پایین مخزن
در بخش پایینی تانک ممکن است اتصالات تخلیه یا قطعات مربوط به سرویس مخزن قرار داشته باشند. این اجزا برای تخلیه روغن هنگام تعمیر و نگهداری کاربرد دارند.
هنگام بررسی این بخش در نقشه، به تفاوت میان شیر تخلیه، درپوش تخلیه، رابط و آب‌بند مربوط به آن‌ها توجه کنید. برای انتخاب قطعه جایگزین، نوع رزوه، ابعاد اتصال و محل نصب اهمیت دارد.
چگونه از نقشه انفجاری تانک هیدرولیک استفاده کنیم؟
برای شناسایی قطعه موردنیاز، مراحل زیر را دنبال کنید.
۱. مدل دستگاه را بررسی کنید.
ابتدا تأیید کنید نقشه برای لودر XCMG ZL50G و نسخه فنی موردنظر مناسب است. اگر مخزن یا مجموعه هیدرولیک در گذشته تعویض شده باشد، مشخصات قطعه نصب‌شده نیز باید در نظر گرفته شود.
۲. محل قطعه را در تصویر پیدا کنید.
مشخص کنید قطعه مربوط به بدنه مخزن، مجموعه پرکن، فیلتر، نشانگر سطح، درپوش یا اتصال تخلیه است.
۳. شماره جایگاه را بخوانید.
اگر نقشه دارای شماره‌گذاری است، جایگاه قطعه را پیدا کرده و آن را با ردیف متناظر در فهرست قطعات تطبیق دهید. شماره کنار تصویر ممکن است فقط شماره جایگاه باشد و لزوماً شماره فنی قابل سفارش نیست.
۴. مشخصات قطعه را بررسی کنید.
نام قطعه، شماره فنی، ابعاد و توضیحات فهرست را بخوانید. برای فیلترها، نوع و محل کاربرد؛ برای آب‌بندها، اندازه و محل نصب؛ و برای درپوش‌ها، نوع اتصال اهمیت دارد.
۵. پیش از سفارش تطبیق نهایی انجام دهید.
مشخصات نقشه را با قطعه قبلی و تانک نصب‌شده روی لودر مقایسه کنید. این کار احتمال سفارش اشتباه را کاهش می‌دهد.
چرا نقشه انفجاری تانک در خرید لوازم لودر اهمیت دارد؟
در بازار لوازم لودر چینی، برخی قطعات مخزن از نظر ظاهری به یکدیگر شباهت دارند، اما کاربرد، ابعاد یا نحوه اتصال آن‌ها متفاوت است. برای مثال، فیلتر پرکن، فیلتر مکش و فیلتر برگشت ممکن است همگی در سیستم هیدرولیک استفاده شوند، اما برای یک محل مشخص طراحی شده‌اند.
نقشه انفجاری به خریدار کمک می‌کند محل هر قطعه را در مجموعه پیدا کند و اطلاعات آن را با فهرست فنی تطبیق دهد. به این ترتیب، فرآیند انتخاب قطعات لودر XCMG ZL50G دقیق‌تر می‌شود و احتمال سفارش قطعه نامتناسب کاهش می‌یابد.
بااین‌حال، نقشه به‌تنهایی برای تأیید سازگاری کافی نیست. شماره فنی، ابعاد، محل نصب و نسخه واقعی دستگاه نیز باید بررسی شوند.
علائم نیاز به بررسی تانک هیدرولیک لودر
برخی نشانه‌ها می‌توانند نیاز به بررسی مخزن و متعلقات آن را مطرح کنند:
کاهش سطح روغن هیدرولیک
مشاهده نشتی اطراف درپوش‌ها یا اتصالات
آسیب‌دیدگی نشانگر سطح روغن
آلودگی روغن یا وجود ذرات غیرعادی
آسیب یا گرفتگی فیلترها
تغییر عملکرد سیستم هیدرولیک
این نشانه‌ها به‌تنهایی خرابی تانک را ثابت نمی‌کنند. برای مثال، کاهش سطح روغن ممکن است ناشی از نشتی در سیلندرها، شیلنگ‌ها یا سایر قسمت‌های مدار باشد. افت عملکرد سیستم نیز می‌تواند به فیلتر، پمپ، شیرهای کنترل یا عوامل دیگر مربوط باشد.
بنابراین، پیش از تعویض مخزن باید منشأ مشکل مشخص شود و قطعه معیوب با کمک نقشه و اطلاعات فنی شناسایی شود.
نکات مهم در نگهداری تانک هیدرولیک
پاکیزگی سیستم هیدرولیک برای دوام پمپ و سایر اجزای مدار اهمیت زیادی دارد. هنگام اضافه کردن روغن، باید از ورود گردوغبار و آلودگی به مخزن جلوگیری شود و فیلترها طبق برنامه نگهداری دستگاه بررسی یا تعویض شوند.
سطح روغن نیز باید مطابق دستورالعمل دستگاه کنترل شود. اگر سطح روغن کاهش یافته است، علاوه بر تکمیل روغن باید علت کاهش آن مشخص شود.
در زمان سرویس مخزن، پیش از باز کردن درپوش یا اتصالات باید شرایط ایمن دستگاه و احتمال وجود فشار در سیستم بررسی شود. همچنین روغن تخلیه‌شده و فیلترهای مستعمل باید به شکل مناسب جمع‌آوری شوند تا از آلودگی محیط جلوگیری شود.
نکات مهم هنگام سفارش قطعات تانک هیدرولیک XCMG ZL50G
برای انتخاب دقیق لوازم یدکی تانک هیدرولیک لودر ZL50G، اطلاعات زیر می‌تواند مفید باشد:
مدل و نسخه فنی لودر
جایگاه قطعه در نقشه انفجاری
شماره فنی قطعه در صورت وجود
نام دقیق قطعه، به‌ویژه در مورد انواع فیلتر
ابعاد و مشخصات اتصال
تصویر قطعه قبلی در صورت نیاز به تطبیق
این اطلاعات به خریدار یا تأمین‌کننده کمک می‌کند فیلتر، درپوش، آب‌بند یا اتصال موردنیاز را با دقت بیشتری شناسایی کند.
اگر قطعه مربوط به نسخه مشخصی از سیستم هیدرولیک یا گیربکس برقی باشد، این موضوع نیز باید با مشخصات واقعی دستگاه تطبیق داده شود؛ زیرا نباید یک نقشه را بدون بررسی به تمام نسخه‌های خانواده ZL50G تعمیم داد.

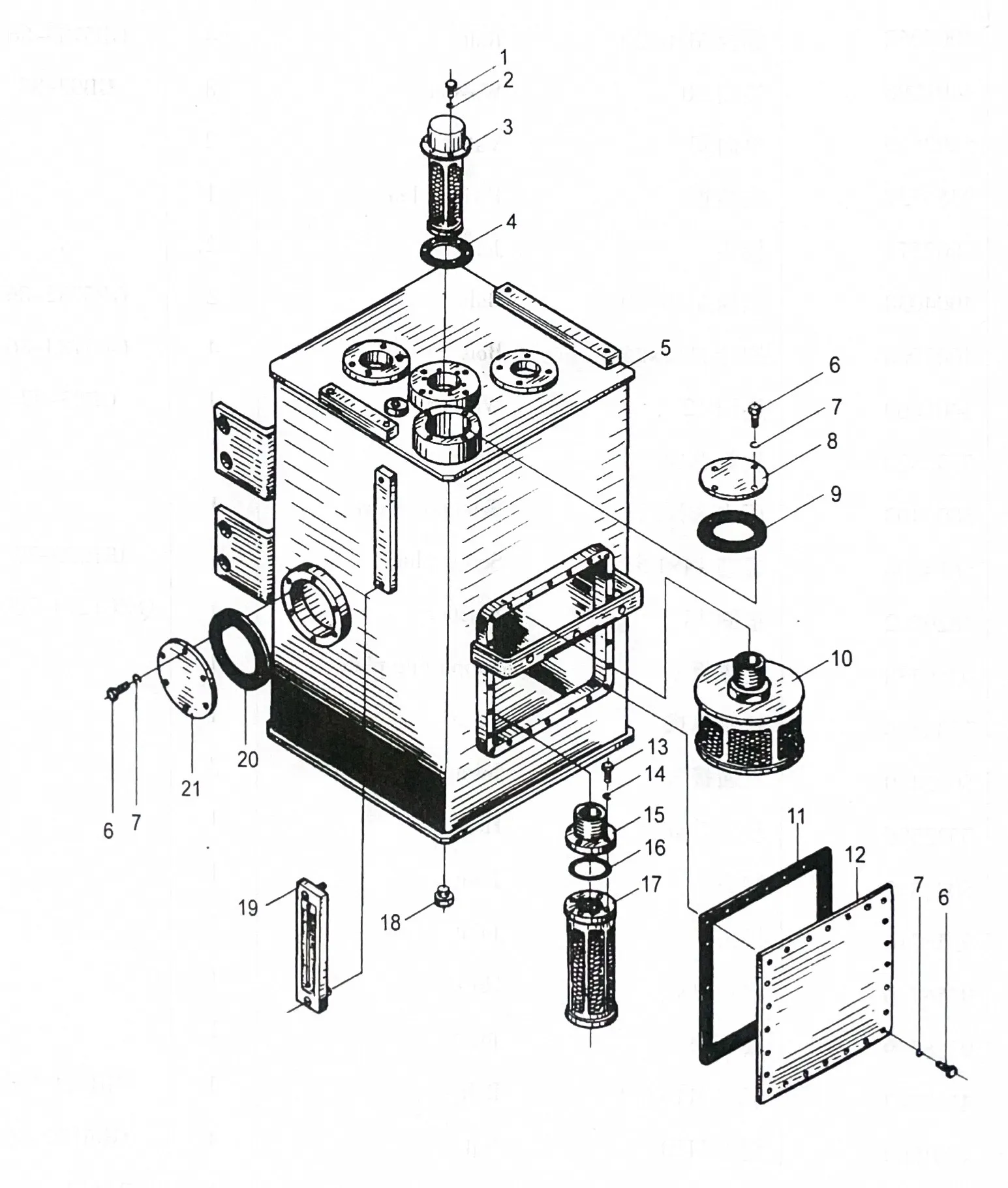

نقشه انفجاری تانک هیدرولیک لودر XCMG ZL50G
نقشه انفجاری تانک هیدرولیک لودر XCMG ZL50G ابزاری کاربردی برای شناسایی بدنه مخزن، مجموعه پرکن و هواگیر، فیلترهای هیدرولیک، درپوش‌ها، آب‌بندها، نشانگر سطح روغن و اتصالات تخلیه است.
برای خرید لوازم لودر، قطعات لودر چینی و قطعات سیستم هیدرولیک XCMG، ابتدا قطعه موردنیاز را در نقشه پیدا کنید، سپس شماره جایگاه و مشخصات آن را با فهرست قطعات و نمونه موجود روی دستگاه تطبیق دهید. این روش به کاهش خطای سفارش و انتخاب دقیق‌تر لوازم یدکی کمک می‌کند.
راهساز مگ با ارائه نقشه‌های انفجاری بخش‌های مختلف لودر، به صاحبان ماشین‌آلات، تعمیرکاران و خریداران کمک می‌کند ساختار مجموعه‌ها را بهتر بشناسند و برای تهیه قطعات موردنیاز اطلاعات دقیق‌تری در اختیار داشته باشند.
