شافت خروجی گیربکس برقی 4WG200 چیست؟
شافت خروجی یکی از اجزای مهم سیستم انتقال قدرت گیربکس 4WG200 است که وظیفه انتقال نیروی چرخشی از مجموعه دنده‌ها به بخش بعدی سیستم انتقال قدرت را بر عهده دارد. عملکرد صحیح این قطعه در انتقال گشتاور و کارکرد مناسب گیربکس ماشین‌آلات سنگین مؤثر است.
شافت خروجی در کنار قطعاتی مانند چرخ‌دنده‌ها، یاتاقان‌ها، بوش‌ها و آب‌بندها کار می‌کند. آسیب‌دیدگی یا فرسودگی هر یک از اجزای مرتبط می‌تواند باعث ایجاد صدا، لرزش یا اختلال در انتقال نیرو شود.
قطعات شافت خروجی گیربکس 4WG200

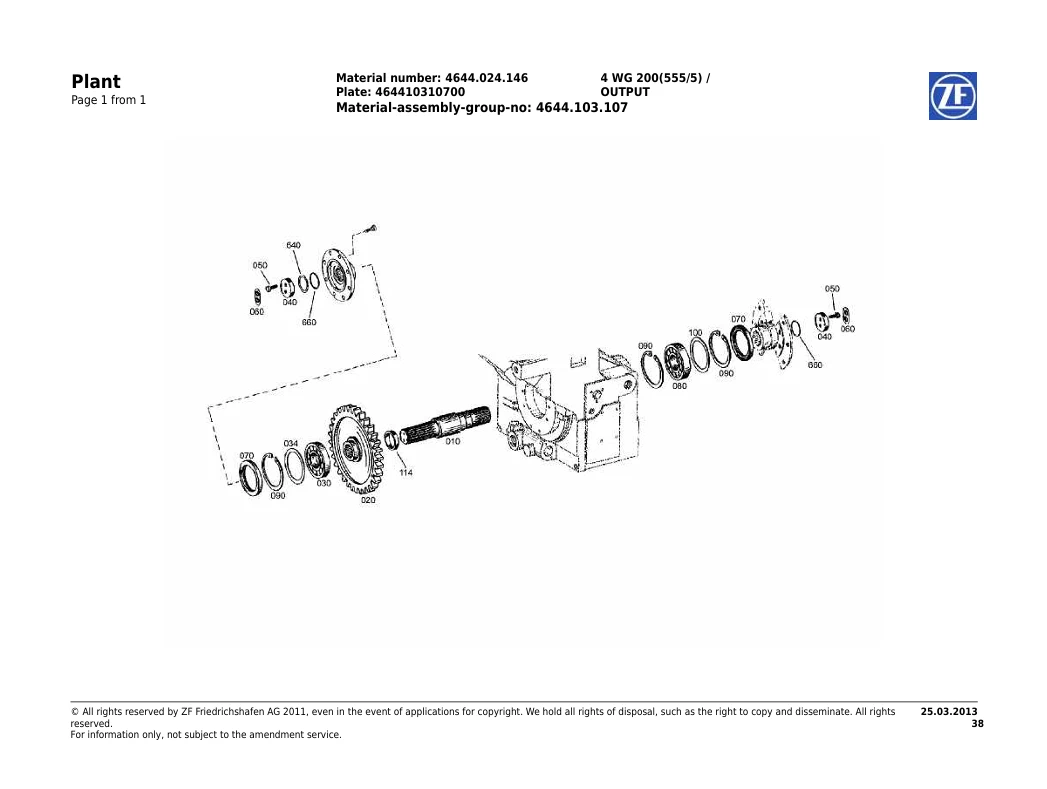

نقشه انفجاری شافت خروجی، اجزای مختلف مجموعه را به‌صورت جداشده نمایش می‌دهد تا شناسایی و بررسی آن‌ها آسان‌تر شود. قطعات دقیق این مجموعه به نسخه گیربکس و طراحی آن بستگی دارد؛ با این حال، اجزای زیر ممکن است در این بخش وجود داشته باشند.
۱. شافت خروجی
شافت خروجی قطعه اصلی مجموعه است و نیروی چرخشی را به بخش بعدی سیستم انتقال قدرت منتقل می‌کند. سلامت سطح شافت، محل قرارگیری یاتاقان‌ها و قسمت‌های هزارخاری یا شیارهای اتصال، در عملکرد آن اهمیت دارد.
۲. چرخ‌دنده‌های مرتبط
چرخ‌دنده‌های متصل به مجموعه شافت، متناسب با طراحی گیربکس، در انتقال نیرو و ایجاد نسبت‌های حرکتی نقش دارند. بررسی دندانه‌ها از نظر لب‌پریدگی، سایش و آسیب‌دیدگی هنگام تعمیر ضروری است.
۳. یاتاقان‌ها
یاتاقان‌ها به چرخش روان شافت و نگهداری آن در موقعیت صحیح کمک می‌کنند. خرابی یاتاقان ممکن است باعث ایجاد صدای غیرعادی، افزایش لقی یا لرزش در مجموعه گیربکس شود.
۴. بوش‌ها و فاصله‌گذارها
بوش‌ها و فاصله‌گذارها برای حفظ موقعیت مناسب قطعات و تنظیم فاصله میان اجزای مرتبط به کار می‌روند. نصب نادرست یا فرسودگی این قطعات می‌تواند بر عملکرد مجموعه تأثیر بگذارد.
۵. خارها و قطعات قفل‌کننده
خارها، مهره‌ها و سایر قطعات نگهدارنده، بسته به ساختار شافت خروجی، برای ثابت نگه داشتن اجزا و جلوگیری از جابه‌جایی ناخواسته آن‌ها استفاده می‌شوند. هنگام مونتاژ، محل و ترتیب نصب این قطعات باید با نقشه فنی مطابقت داشته باشد.

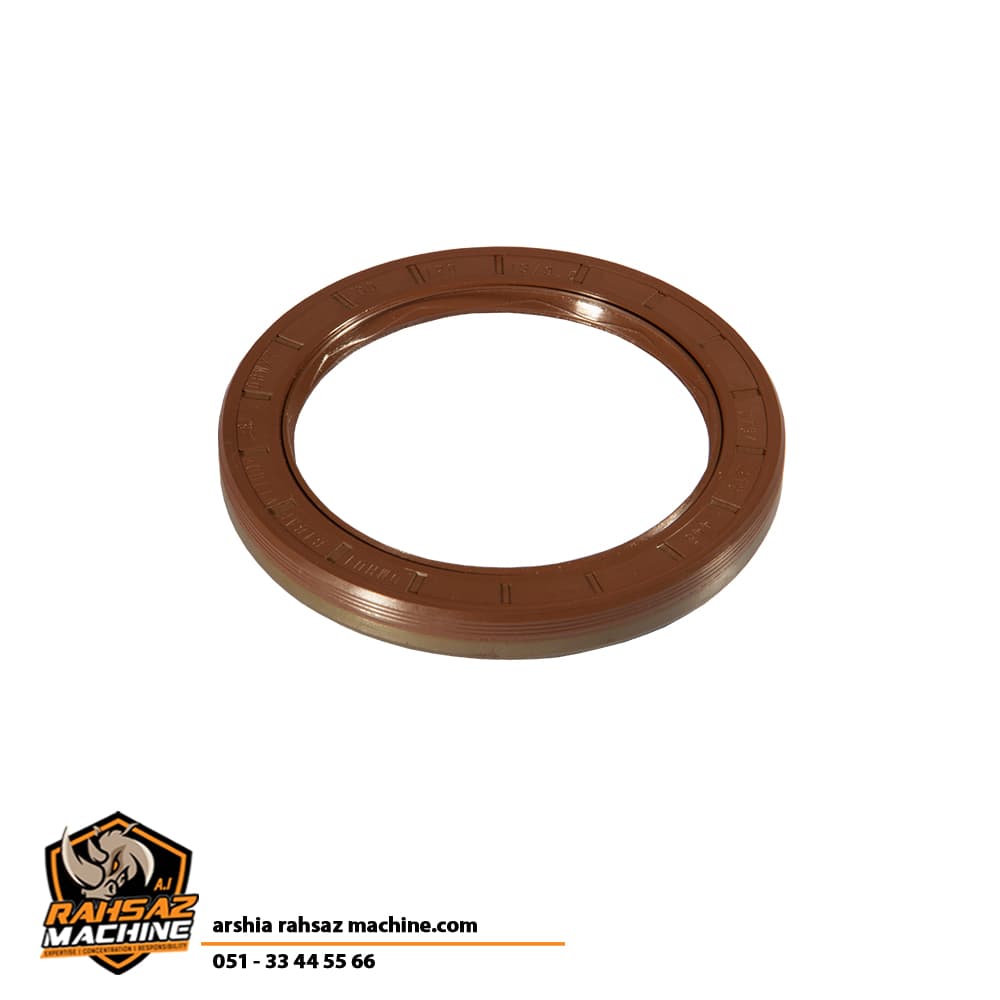

۶. کاسه‌نمد و آب‌بندها
آب‌بندها و کاسه‌نمدهای مرتبط با مجموعه، از نشت روغن در محل‌های آب‌بندی جلوگیری می‌کنند. فرسودگی این قطعات می‌تواند موجب کاهش سطح روغن یا آلودگی محیط اطراف گیربکس شود.
کاربرد نقشه انفجاری شافت خروجی گیربکس برقی 4WG200
نقشه انفجاری برای تعمیرکاران و تأمین‌کنندگان لوازم یدکی گیربکس ماشین‌آلات راهسازی کاربردهای مختلفی دارد. این نقشه به شناسایی اجزای مجموعه و بررسی ترتیب قرارگیری آن‌ها کمک می‌کند.
مهم‌ترین کاربردهای نقشه انفجاری عبارت‌اند از:
شناسایی قطعات شافت خروجی گیربکس 4WG200
بررسی نحوه قرارگیری شافت، چرخ‌دنده‌ها و یاتاقان‌ها
تشخیص قطعات فرسوده یا آسیب‌دیده
کمک به باز کردن و مونتاژ صحیح مجموعه
تطبیق قطعات با شماره فنی و کاتالوگ گیربکس
تهیه لوازم یدکی متناسب با مدل دقیق گیربکس
علائم خرابی شافت خروجی گیربکس 4WG200
خرابی شافت خروجی یا قطعات مرتبط با آن ممکن است با نشانه‌هایی مانند صدای غیرعادی گیربکس، لرزش هنگام انتقال قدرت، افزایش لقی شافت، نشتی روغن یا مشاهده براده‌های فلزی در روغن همراه باشد.
با این حال، این علائم همیشه ناشی از خرابی مستقیم شافت نیستند و ممکن است از یاتاقان‌ها، چرخ‌دنده‌ها، اتصالات یا سایر بخش‌های سیستم انتقال قدرت ایجاد شوند. برای تشخیص دقیق، باید وضعیت شافت و قطعات مرتبط به‌صورت فنی بررسی شود.
نکات مهم در خرید لوازم یدکی شافت خروجی 4WG200
هنگام خرید لوازم یدکی شافت خروجی گیربکس برقی 4WG200، تطبیق قطعه با مدل دقیق گیربکس اهمیت زیادی دارد. قطعاتی که از نظر ظاهری مشابه هستند، ممکن است از نظر ابعاد، نوع اتصال یا شماره فنی تفاوت داشته باشند.
پیش از سفارش قطعات، به نکات زیر توجه کنید:
بررسی شماره فنی شافت خروجی و قطعات جانبی
تطبیق ابعاد و نوع اتصال با قطعه اصلی
بررسی وضعیت دندانه‌ها، شیارها و سطوح یاتاقان‌خور
انتخاب یاتاقان‌ها و آب‌بندهای سازگار
مراجعه به نقشه انفجاری و کاتالوگ فنی نسخه مربوط به گیربکس
انتخاب صحیح لوازم یدکی می‌تواند از نصب قطعات نامتناسب و تکرار تعمیرات جلوگیری کند.
جمع‌بندی
نقشه انفجاری شافت خروجی گیربکس برقی 4WG200، مرجعی کاربردی برای شناسایی اجزای مجموعه، بررسی ترتیب نصب قطعات و انتخاب لوازم یدکی مناسب است. بررسی دقیق شافت، یاتاقان‌ها، چرخ‌دنده‌ها و آب‌بندها به عیب‌یابی بهتر و حفظ عملکرد سیستم انتقال قدرت ماشین‌آلات راهسازی کمک می‌کند.
