پی تی او هیدرولیک گیربکس برقی 4WG200 چیست؟
پی تی او هیدرولیک (Hydraulic PTO) مجموعه‌ای برای برداشت و انتقال توان مکانیکی به تجهیزات هیدرولیکی است. این مجموعه، بسته به طراحی ماشین‌آلات، می‌تواند نیروی لازم برای به حرکت درآوردن پمپ هیدرولیک و تأمین توان موردنیاز برخی تجهیزات را فراهم کند.
در گیربکس برقی 4WG200، برای شناسایی ساختار دقیق پی تی او هیدرولیک و ارتباط آن با سایر بخش‌های گیربکس، باید از نقشه انفجاری و کاتالوگ فنی نسخه مربوطه استفاده کرد. این موضوع در انتخاب صحیح قطعات و جلوگیری از سفارش اشتباه لوازم یدکی اهمیت دارد.
قطعات پی تی او هیدرولیک گیربکس 4WG200
۱. شافت انتقال نیرو
شافت وظیفه انتقال حرکت چرخشی از مجموعه محرک به بخش خروجی پی تی او را بر عهده دارد. سایش سطح شافت، آسیب‌دیدگی محل اتصال یا وجود لقی غیرعادی می‌تواند عملکرد مجموعه را مختل کند.
۲. چرخ‌دنده‌های پی تی او
چرخ‌دنده‌ها برای انتقال حرکت و گشتاور در مجموعه به کار می‌روند. وضعیت دندانه‌ها، میزان سایش و سلامت سطوح تماس باید هنگام بازدید و تعمیر بررسی شود.
۳. بلبرینگ pto
بلبرینگ به نگهداری شافت و حرکت روان اجزای چرخان کمک می‌کنند. خرابی این قطعات ممکن است با صدای غیرعادی، لرزش یا افزایش لقی همراه باشد.
۴. پوسته و درپوش مجموعه
پوسته و درپوش، اجزای داخلی را در موقعیت مناسب نگه می‌دارند و از آن‌ها محافظت می‌کنند. و در پوش اجازه ورود گرد و خاک را به داخل کنترل گیربکس را نمی دهد.
۵. کاسه‌نمدها و اورینگ‌ها
آب‌بندها از نشت روغن در محل‌های مربوط جلوگیری می‌کنند. فرسودگی یا آسیب‌دیدگی آن‌ها ممکن است باعث روغن‌ریزی و کاهش سطح روان‌کار شود.
۶. اتصالات مرتبط با پمپ هیدرولیک
بسته به طراحی مجموعه، ممکن است قطعات اتصال یا رابط میان پی تی او و پمپ هیدرولیک نیز در نقشه نمایش داده شوند. برای انتخاب این قطعات باید نوع اتصال، ابعاد و شماره فنی آن‌ها با کاتالوگ مطابقت داشته باشد.

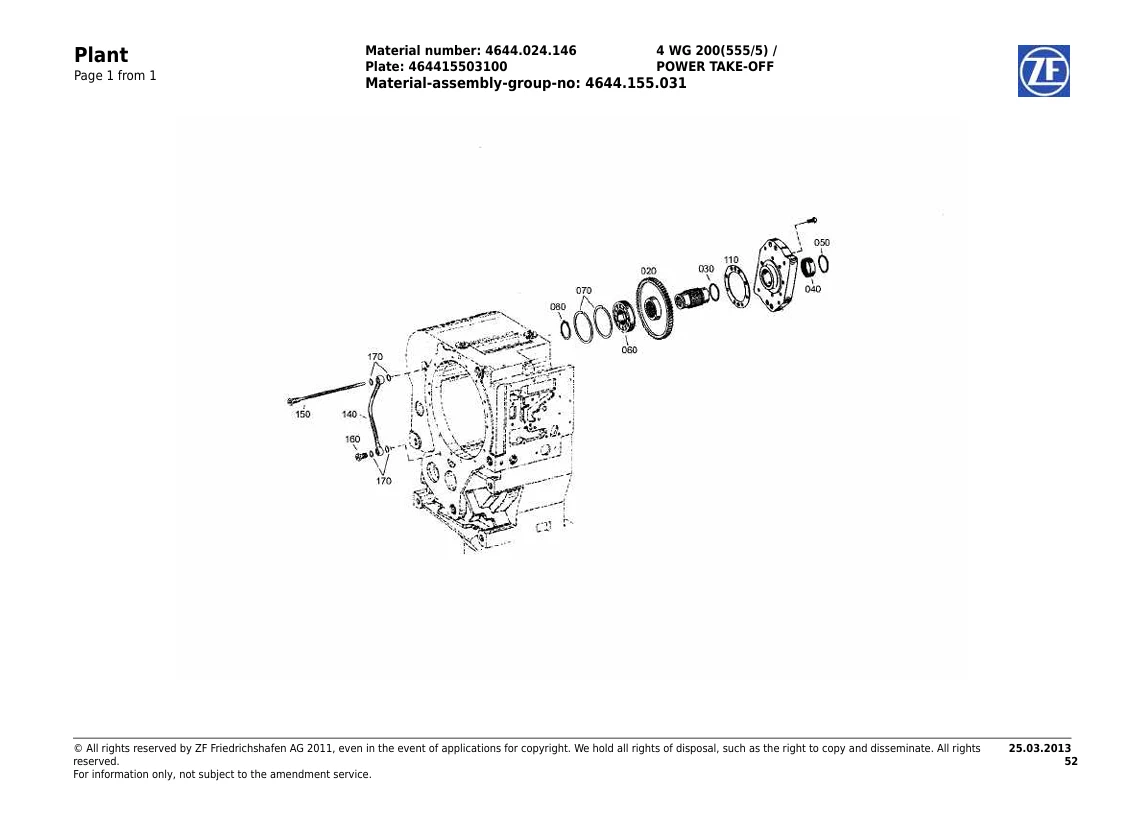

کاربرد نقشه انفجاری پی تی او هیدرولیک 4WG200
نقشه انفجاری، قطعات مجموعه را به‌صورت جداشده نمایش می‌دهد و ترتیب قرارگیری آن‌ها را مشخص می‌کند. این نقشه هنگام تعمیر گیربکس و تهیه لوازم یدکی کاربرد زیادی دارد.
مهم‌ترین کاربردهای آن عبارت‌اند از:
شناسایی قطعات پی تی او هیدرولیک
بررسی نحوه قرارگیری شافت و چرخ‌دنده‌ها
کمک به باز کردن و مونتاژ صحیح مجموعه
تطبیق لوازم یدکی با مدل دقیق گیربکس 4WG200
علائم خرابی پی تی او هیدرولیک گیربکس برقی
خرابی مجموعه پی تی او هیدرولیک ممکن است با نشانه‌هایی مانند صدای غیرعادی، لرزش، نشتی روغن، اختلال در انتقال نیرو یا کاهش عملکرد تجهیزات هیدرولیکی همراه باشد.
با این حال، کاهش عملکرد هیدرولیک همیشه به معنای خرابی پی تی او نیست. ایراد در پمپ هیدرولیک، فیلترها، شیرهای کنترلی، سطح روغن یا مسیرهای انتقال روغن نیز می‌تواند علائم مشابهی ایجاد کند. بنابراین، پیش از تعویض قطعات باید مجموعه انتقال نیرو و سیستم هیدرولیک به‌صورت جداگانه بررسی شوند.
نکات مهم خرید لوازم یدکی پی تی او هیدرولیک 4WG200
هنگام خرید لوازم یدکی پی تی او هیدرولیک گیربکس 4WG200، انتخاب قطعه بر اساس شماره فنی و کاتالوگ معتبر اهمیت دارد. شباهت ظاهری دو قطعه، لزوماً به معنای یکسان بودن ابعاد یا سازگاری آن‌ها نیست.
پیش از سفارش قطعات، موارد زیر را بررسی کنید:
شماره فنی پی تی او و اجزای داخلی
ابعاد و نوع اتصال شافت
مشخصات چرخ‌دنده‌ها و یاتاقان‌ها
سازگاری کاسه‌نمدها و اورینگ‌ها با مجموعه
مطابقت قطعه با نسخه دقیق گیربکس برقی 4WG200
استفاده از نقشه انفجاری صحیح می‌تواند احتمال خرید قطعات نامتناسب را کاهش دهد و روند تعمیر را آسان‌تر کند.
جمع‌بندی
نقشه انفجاری پی تی او هیدرولیک گیربکس برقی 4WG200، مرجعی کاربردی برای شناسایی قطعات، بررسی ترتیب مونتاژ و تهیه لوازم یدکی مناسب است. بررسی دقیق اجزای انتقال نیرو و تطبیق شماره فنی قطعات با کاتالوگ گیربکس، به تعمیر اصولی و حفظ عملکرد تجهیزات هیدرولیکی ماشین‌آلات راهسازی کمک می‌کند.
