نقشه انفجاری سرسیلندر موتور شانگهای دیزل جدید CS11CB
سرسیلندر موتور شانگهای دیزل جدید CS11CB یکی از بخش‌های اصلی موتور است که قسمت بالایی سیلندرها را می‌پوشاند و محل قرارگیری یا اتصال اجزای مهم سیستم احتراق و سوپاپ‌ها را فراهم می‌کند. سلامت سرسیلندر در عملکرد موتور، حفظ تراکم سیلندرها و جلوگیری از نشت روغن و مایع خنک‌کننده اهمیت زیادی دارد.

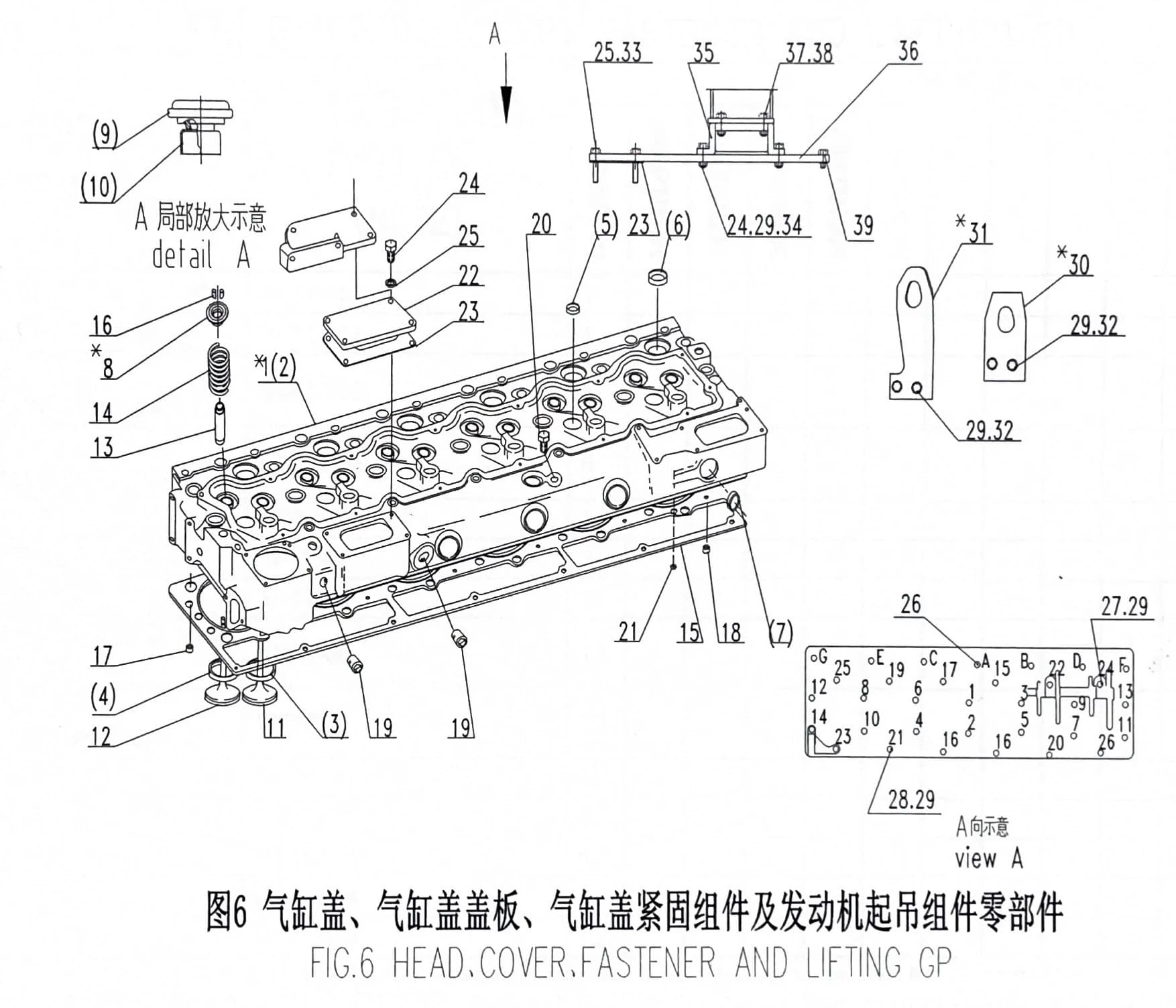

نقشه انفجاری سرسیلندر موتور شانگهای CS11CB، قطعات و اتصالات این مجموعه را به‌صورت تفکیک‌شده نمایش می‌دهد. این نقشه برای تعمیرکاران و تأمین‌کنندگان لوازم یدکی موتور شانگهای، مرجعی کاربردی جهت شناسایی قطعات و بررسی نحوه نصب آن‌ها محسوب می‌شود.
سرسیلندر موتور شانگهای CS11CB چیست؟
سرسیلندر در قسمت بالایی بلوک سیلندر نصب می‌شود و همراه با پیستون و دیواره سیلندر، فضای لازم برای انجام فرایند احتراق را تشکیل می‌دهد. همچنین، بسته به طراحی موتور، بخش‌هایی از سیستم سوپاپ، مجاری ورودی هوا، خروج دود و مسیرهای گردش مایع خنک‌کننده در سرسیلندر قرار دارند.
در موتور شانگهای دیزل CS11CB، بررسی دقیق ساختار سرسیلندر و استفاده از قطعات متناسب با مدل موتور برای حفظ عملکرد صحیح مجموعه اهمیت دارد.
اجزای قابل مشاهده در نقشه انفجاری سرسیلندر موتور شانگهای
بسته به طراحی دقیق موتور CS11CB، نقشه انفجاری سرسیلندر ممکن است قطعات زیر را نشان دهد:

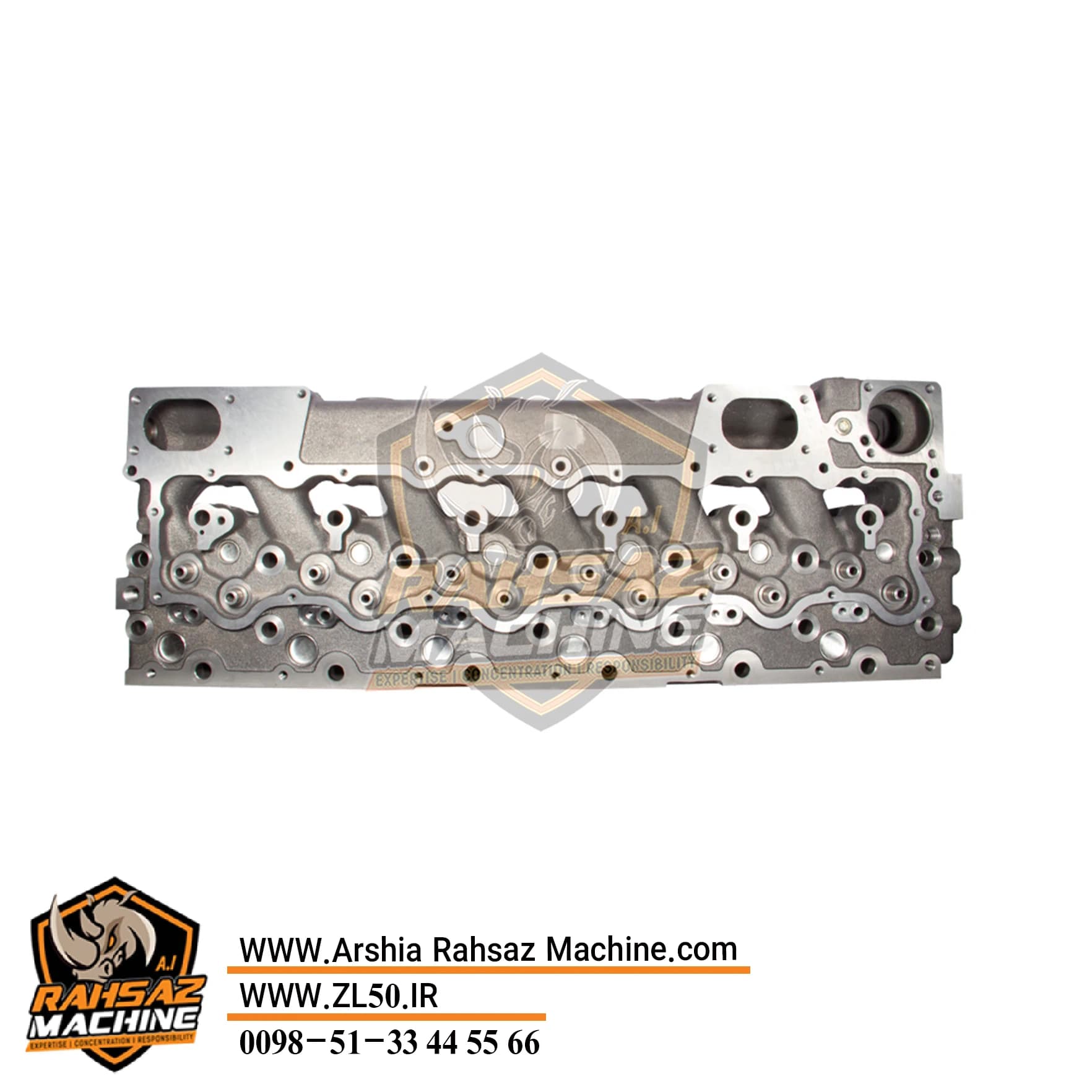

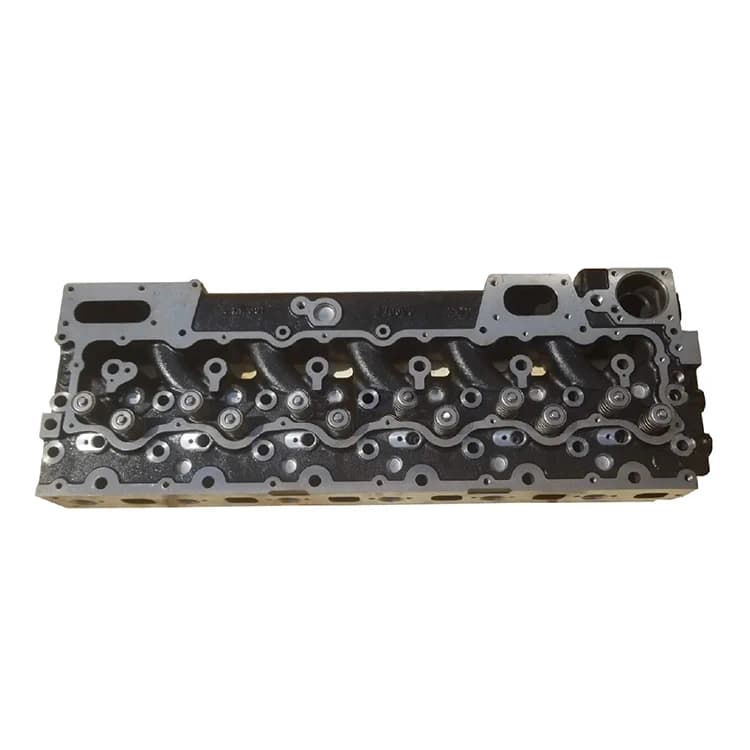

بدنه سرسیلندر

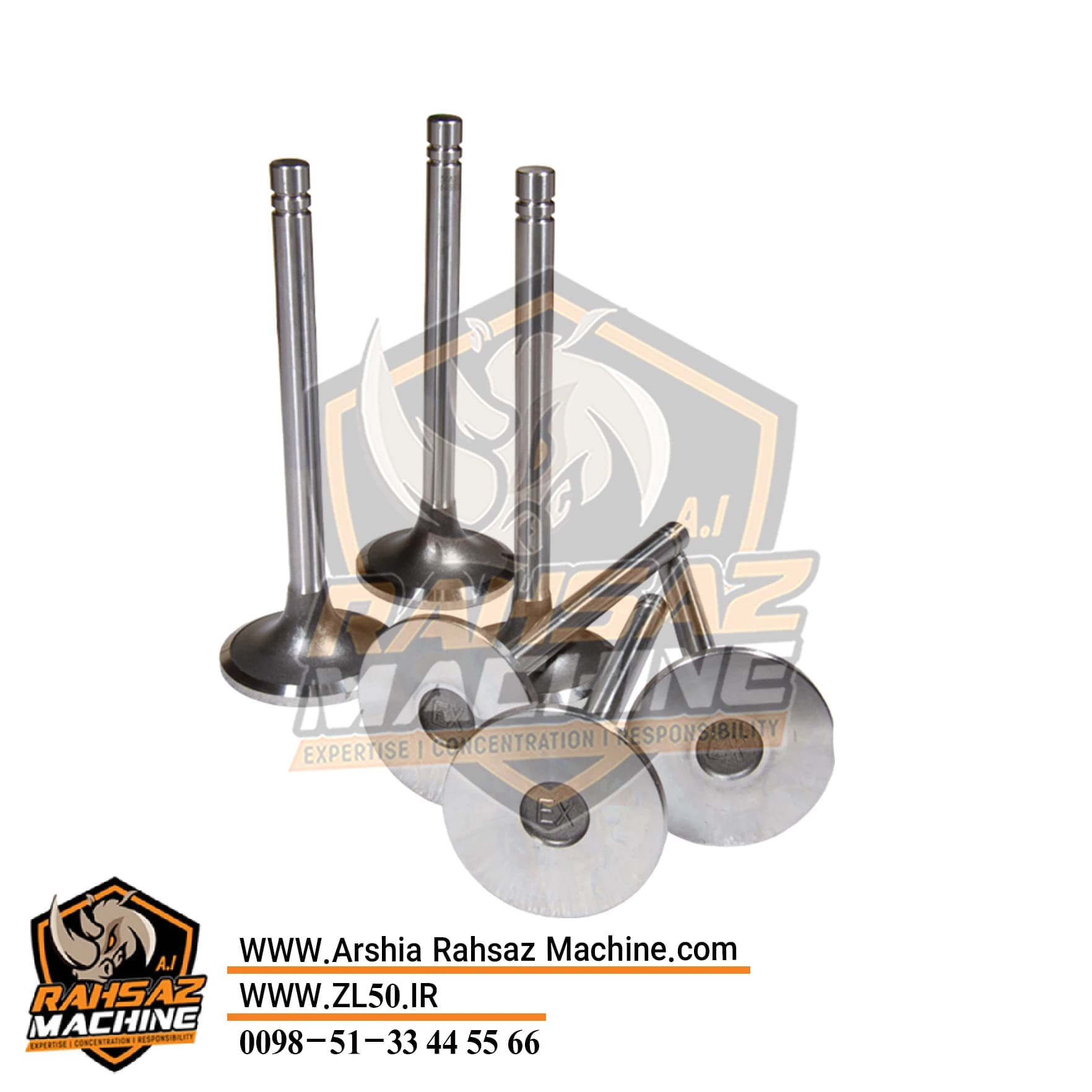

سوپاپ‌های هوا و دود

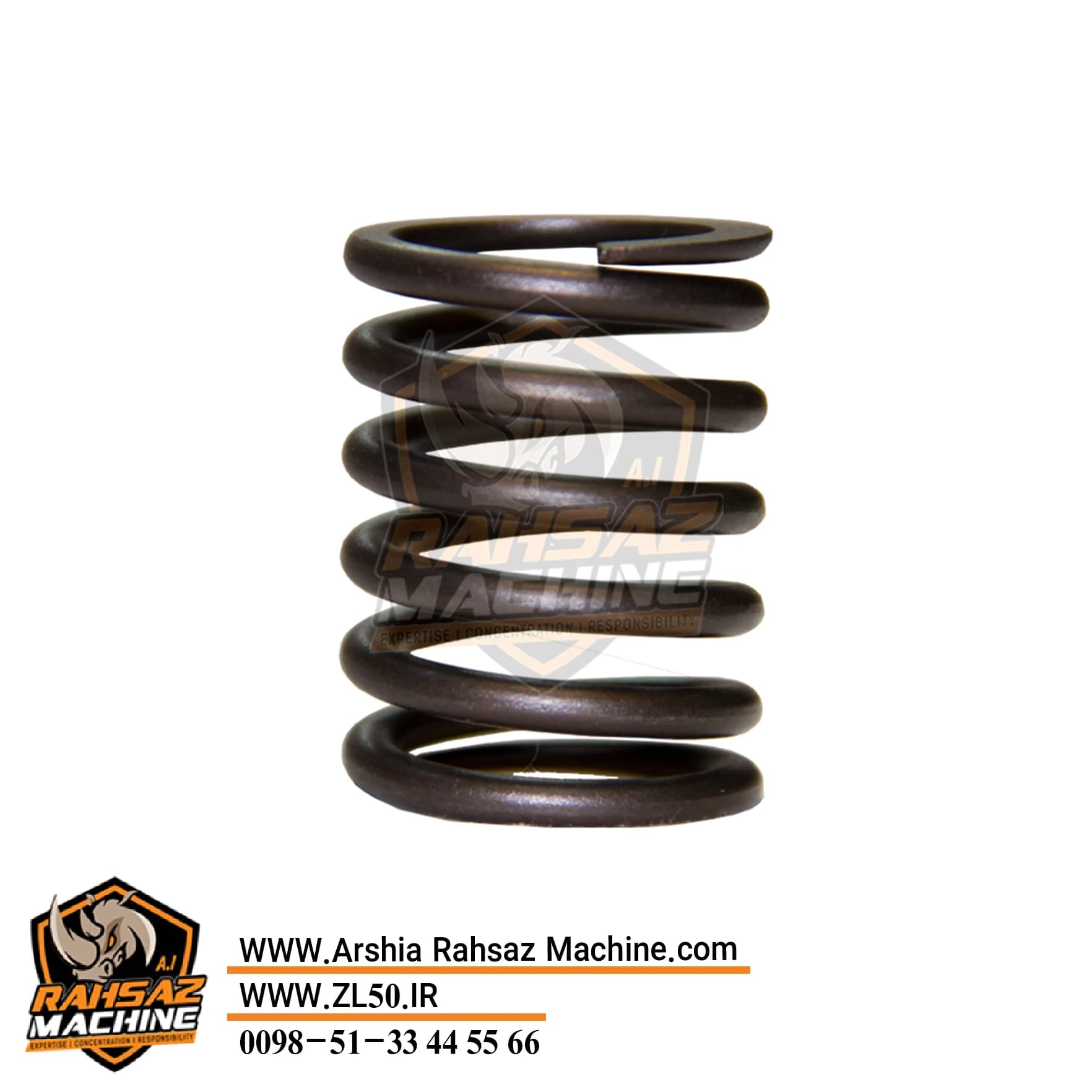

فنر سوپاپ و متعلقات نگهدارنده آن

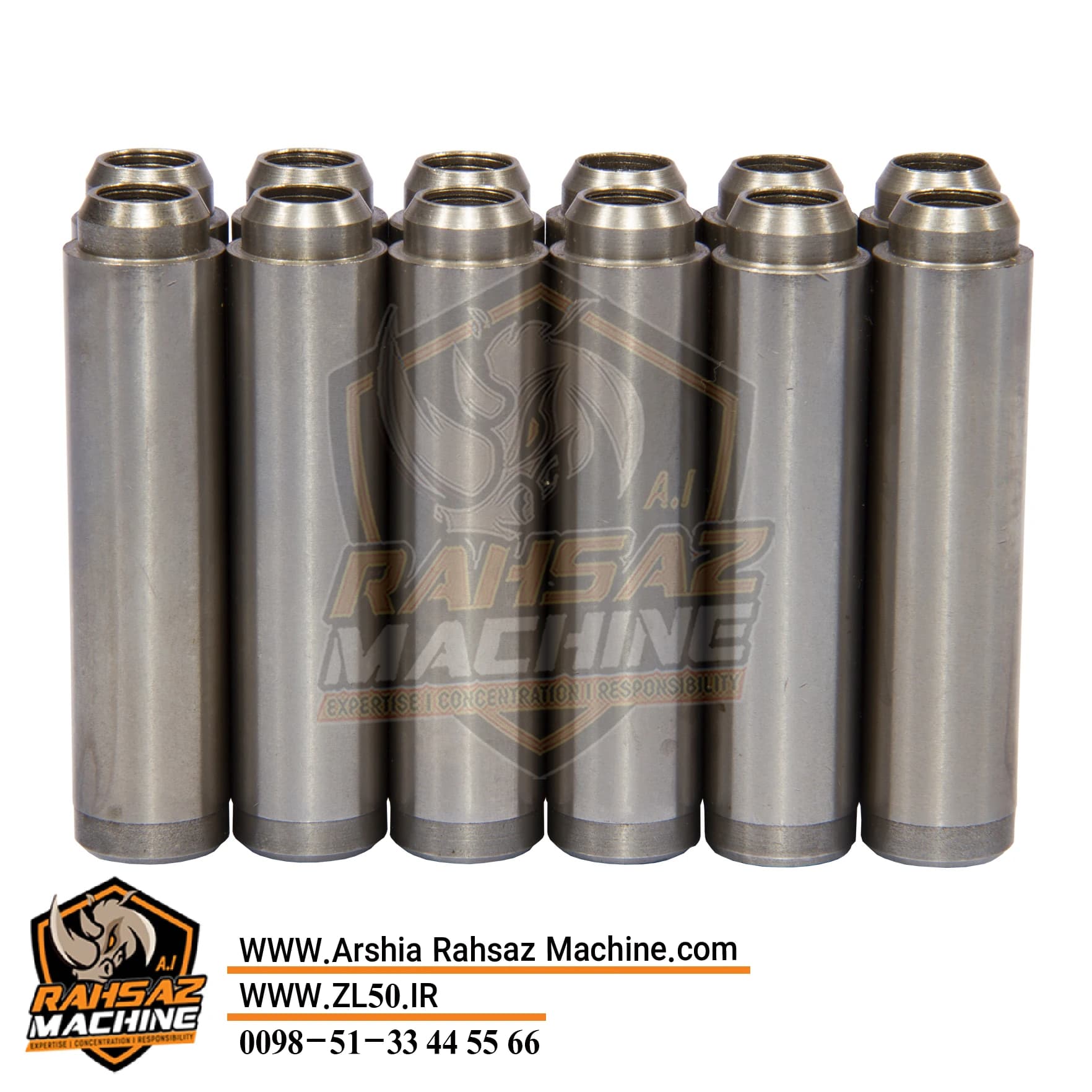

گاید سوپاپ و سیت سوپاپ
آب‌بند ساق سوپاپ، در صورت استفاده در طراحی موتور
قطعات مرتبط با مکانیزم سوپاپ
واشر سرسیلندر
پیچ‌های اتصال سرسیلندر
قطعات و اتصالات مربوط به مجاری آب و روغن
فهرست و شکل دقیق قطعات باید با کاتالوگ فنی مخصوص موتور شانگهای CS11CB تطبیق داده شود؛ زیرا ممکن است جزئیات مجموعه در نسخه‌های مختلف متفاوت باشد.
کاربرد نقشه انفجاری سرسیلندر موتور شانگهای CS11CB
شناسایی قطعات برای تعمیر
نقشه انفجاری به تعمیرکار کمک می‌کند قطعات سرسیلندر را شناسایی کرده و محل قرارگیری هر جزء را بررسی کند. این موضوع هنگام باز کردن سرسیلندر، تعویض سوپاپ‌ها یا انجام تعمیرات اساسی موتور اهمیت دارد.
انتخاب لوازم یدکی مناسب
هنگام خرید لوازم یدکی سرسیلندر موتور شانگهای دیزل، باید مدل دقیق موتور و شماره فنی قطعه بررسی شود. استفاده از نقشه انفجاری و کاتالوگ معتبر به کاهش احتمال خرید قطعات ناسازگار کمک می‌کند.
بررسی آب‌بندی و عملکرد سرسیلندر
آسیب دیدن سطح سرسیلندر، خرابی واشر یا مشکلات مربوط به سوپاپ‌ها می‌تواند بر تراکم سیلندر و عملکرد موتور تأثیر بگذارد. بررسی سرسیلندر و قطعات مرتبط باید بر اساس دستورالعمل فنی موتور انجام شود.
علائم خرابی سرسیلندر موتور شانگهای دیزل
خرابی سرسیلندر یا قطعات مرتبط با آن ممکن است با نشانه‌هایی مانند کاهش توان موتور، داغ شدن غیرعادی، کاهش مایع خنک‌کننده، نشت روغن یا اختلال در تراکم سیلندر همراه باشد. این نشانه‌ها می‌توانند دلایل مختلفی داشته باشند و برای تشخیص دقیق، بررسی فنی موتور ضروری است.
در زمان تعمیر، وضعیت سطح سرسیلندر، سلامت سوپاپ‌ها، مجاری آب و روغن و شرایط واشر سرسیلندر باید کنترل شود.
نکات مهم هنگام خرید لوازم یدکی سرسیلندر موتور شانگهای CS11CB
برای تهیه قطعات سرسیلندر موتور شانگهای دیزل جدید CS11CB، به نکات زیر توجه کنید:
مدل و کد دقیق موتور را بررسی کنید.
شماره فنی قطعات را با کاتالوگ معتبر تطبیق دهید.
ابعاد و مشخصات سوپاپ‌ها و متعلقات آن‌ها را بررسی کنید.
واشر سرسیلندر را متناسب با مدل و مشخصات موتور انتخاب کنید.
پیش از نصب، سطح سرسیلندر و وضعیت قطعات آب‌بندی را بررسی کنید.
از دستورالعمل فنی موتور برای ترتیب و مقدار سفت کردن پیچ‌های سرسیلندر پیروی کنید.
اهمیت نقشه انفجاری در تعمیر سرسیلندر موتور شانگهای
نقشه انفجاری سرسیلندر موتور شانگهای دیزل جدید CS11CB، مرجعی مفید برای شناسایی قطعات و بررسی نحوه قرارگیری اجزای این مجموعه است. استفاده از نقشه فنی در کنار کاتالوگ قطعات، تعمیر موتور و انتخاب لوازم یدکی مناسب را آسان‌تر می‌کند.
برای اطمینان از سازگاری قطعات، لازم است مشخصات فنی و شماره فنی هر قطعه با مدل دقیق موتور CS11CB تطبیق داده شود.
