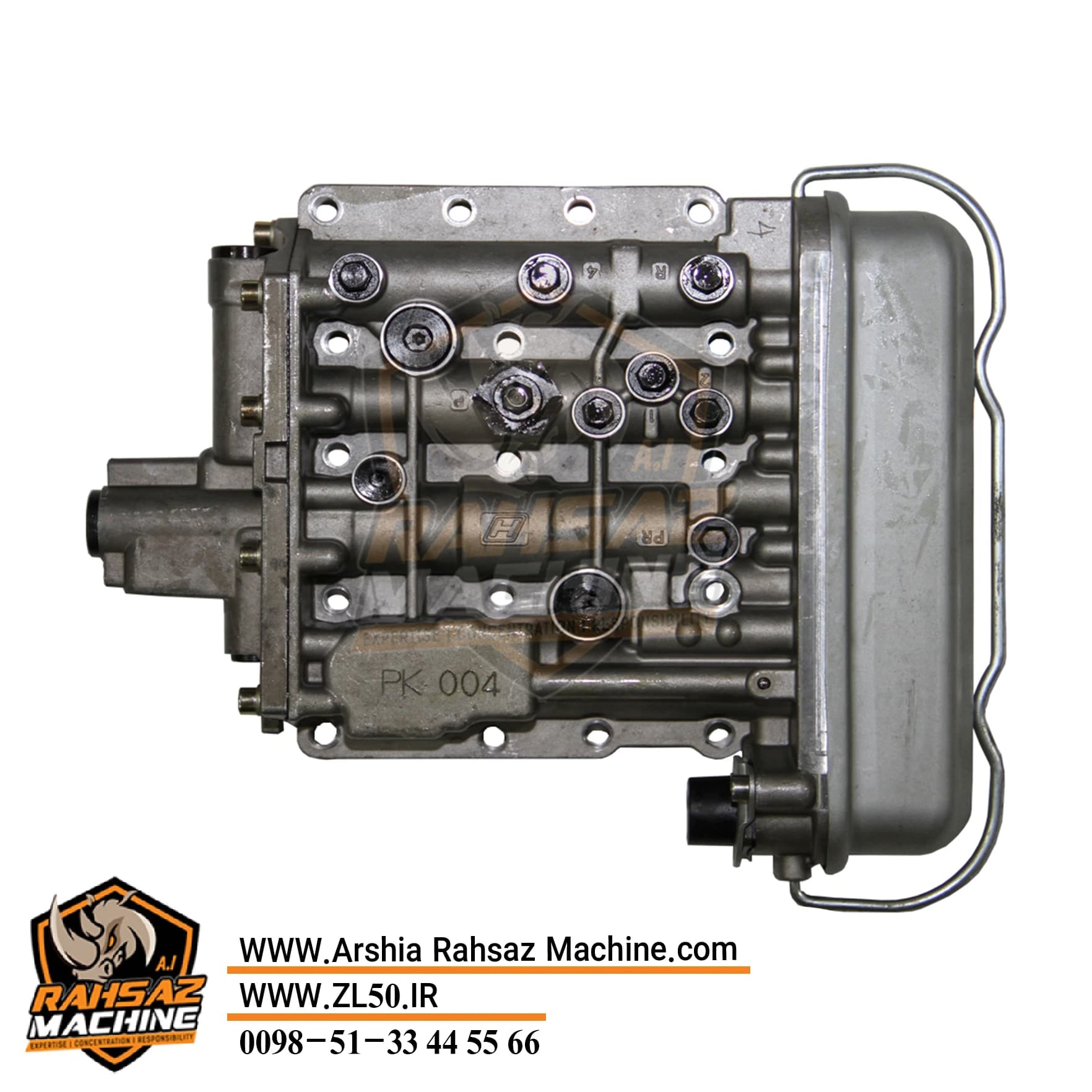

شیر کنترل گیربکس برقی زد اف 4WG200 چیست؟
شیر کنترل گیربکس برقی 4WG200 یکی از مجموعه‌های مهم در فرایند کنترل تعویض دنده و هدایت فشار روغن در گیربکس است. این مجموعه، بسته به طراحی دقیق گیربکس، از اجزای هیدرولیکی و کنترلی تشکیل می‌شود که در انتخاب دنده و درگیر شدن کلاچ‌های داخلی نقش دارند.
عملکرد صحیح شیر کنترل بر کیفیت تعویض دنده، انتقال قدرت و کارکرد روان گیربکس تأثیر می‌گذارد. خرابی یا آلودگی اجزای داخلی این مجموعه ممکن است باعث تأخیر در تعویض دنده، درگیری نامناسب کلاچ یا اختلال در حرکت دستگاه شود.
قطعات شیر کنترل گیربکس برقی 4WG200

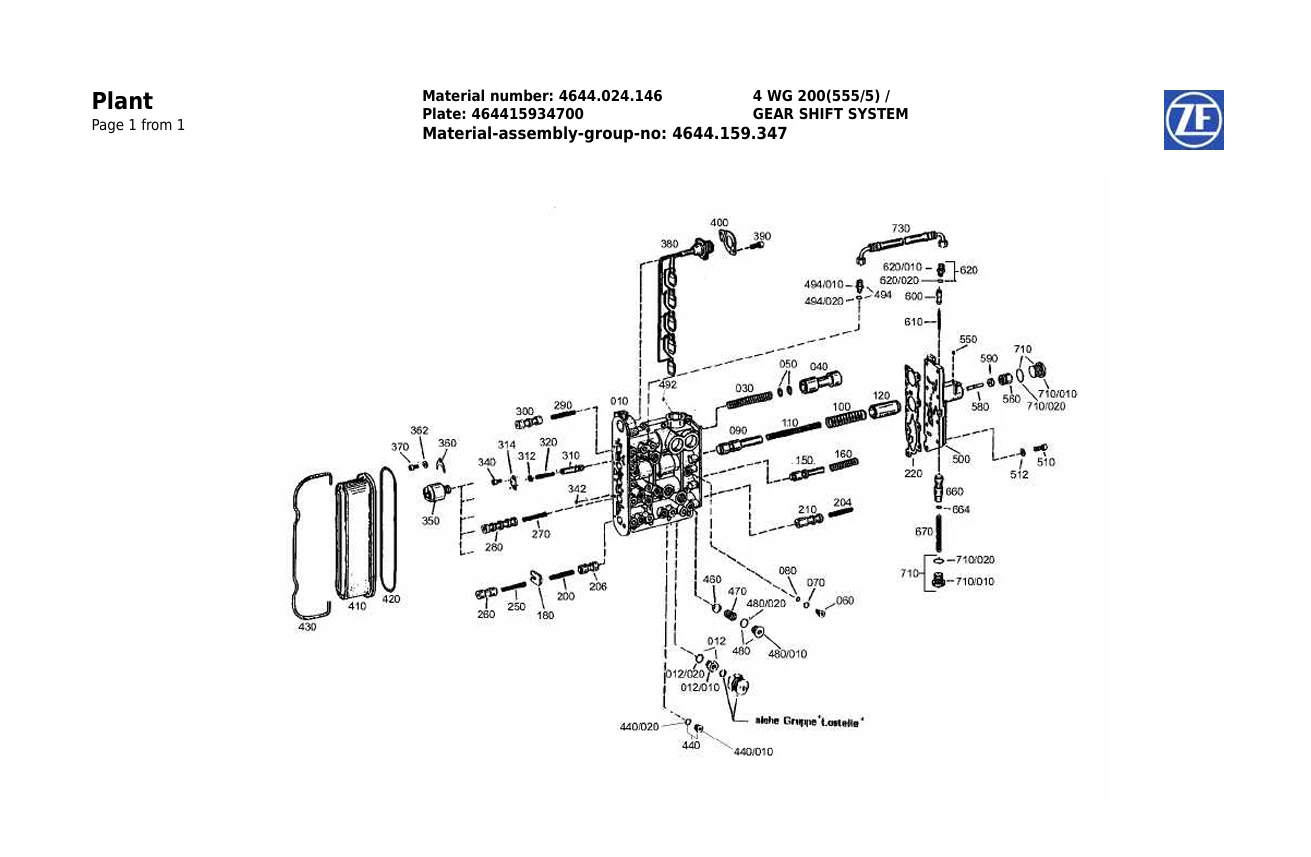

نقشه انفجاری شیر کنترل، قطعات مجموعه را به‌صورت جداشده نمایش می‌دهد تا شناسایی و بررسی آن‌ها آسان‌تر باشد. اجزای دقیق این مجموعه باید بر اساس نسخه گیربکس و کاتالوگ فنی مربوطه مشخص شوند.
۱. پوسته شیر کنترل
بدنه شیر کنترل محل قرارگیری مسیرهای روغن، مجاری هیدرولیکی و قطعات داخلی است. سلامت مجاری، سطوح ماشین‌کاری‌شده و محل نصب قطعات در عملکرد صحیح مجموعه اهمیت دارد.

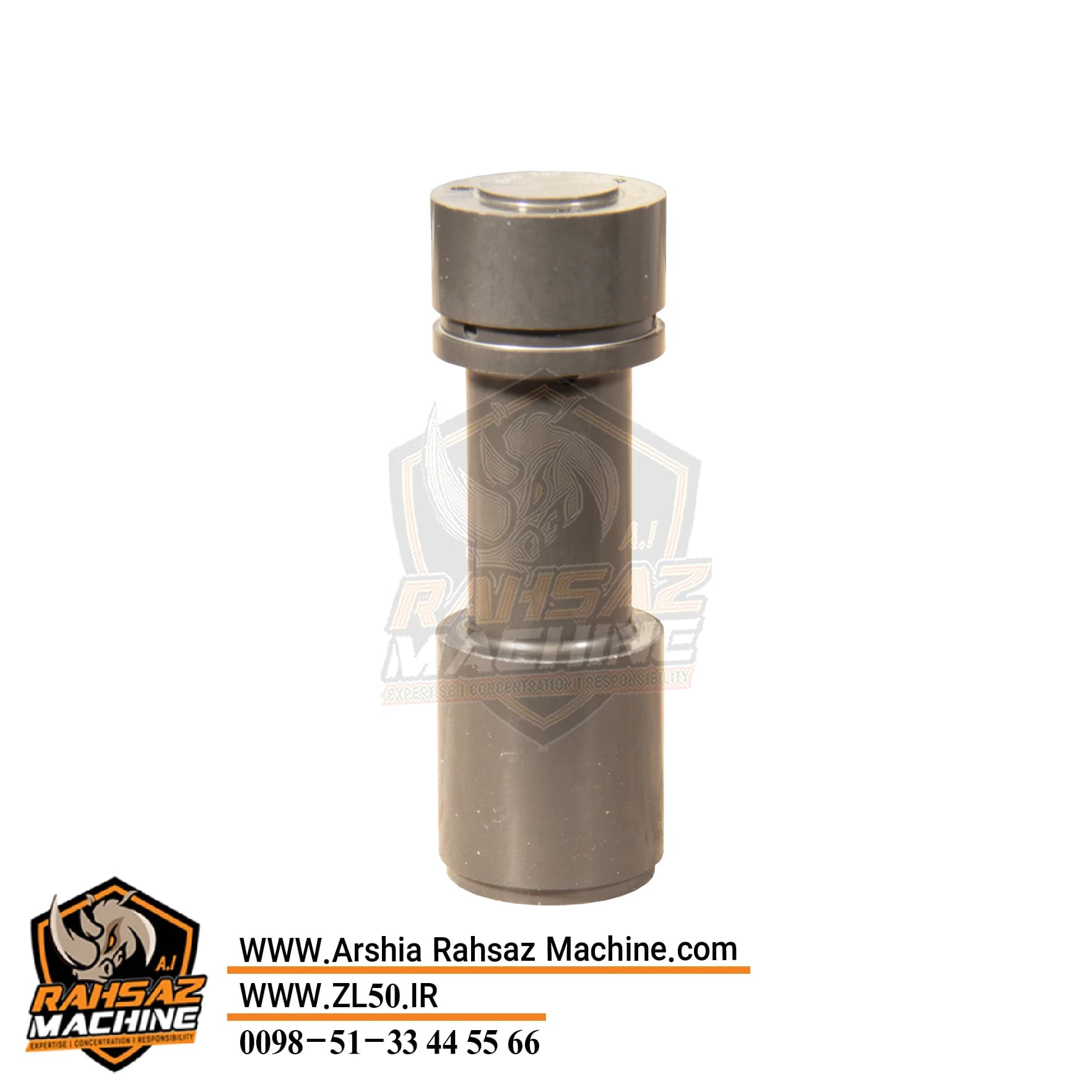

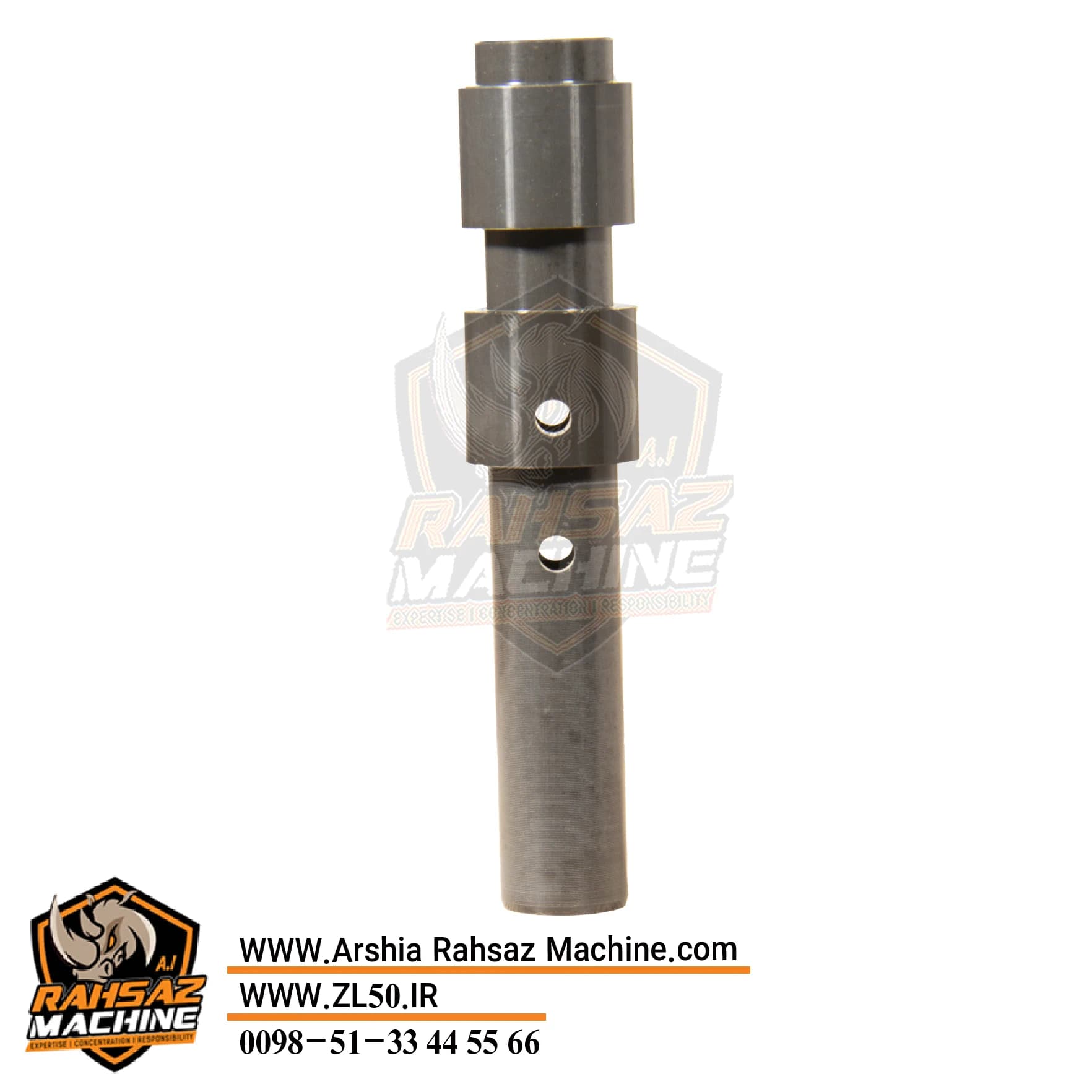

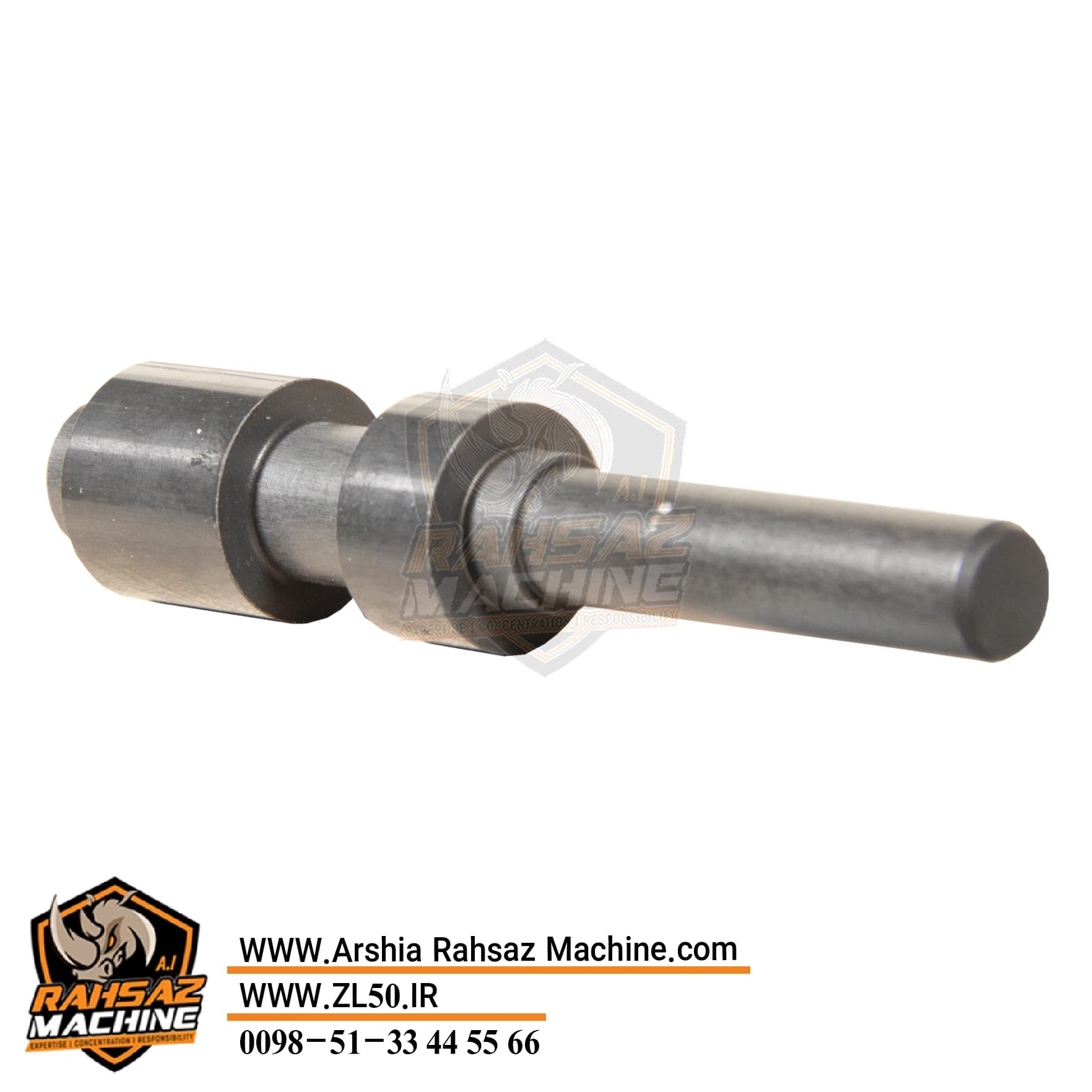

۲. اسپول شیر کنترل گیربکس برقی زد اف
اسپول یکی از اجزای مهم شیرهای هیدرولیکی است که با جابه‌جایی درون مجرای خود، مسیر عبور روغن را کنترل می‌کند. آلودگی روغن، سایش یا گیرکردن اسپول ممکن است باعث اختلال در کنترل فشار و عملکرد تعویض دنده شود.
۳. فنرهای شیر کنترل
فنرها در بازگرداندن یا حفظ موقعیت برخی اجزای متحرک نقش دارند. تغییر شکل، شکستگی یا افت عملکرد فنر می‌تواند بر پاسخ‌دهی شیر کنترل تأثیر بگذارد.

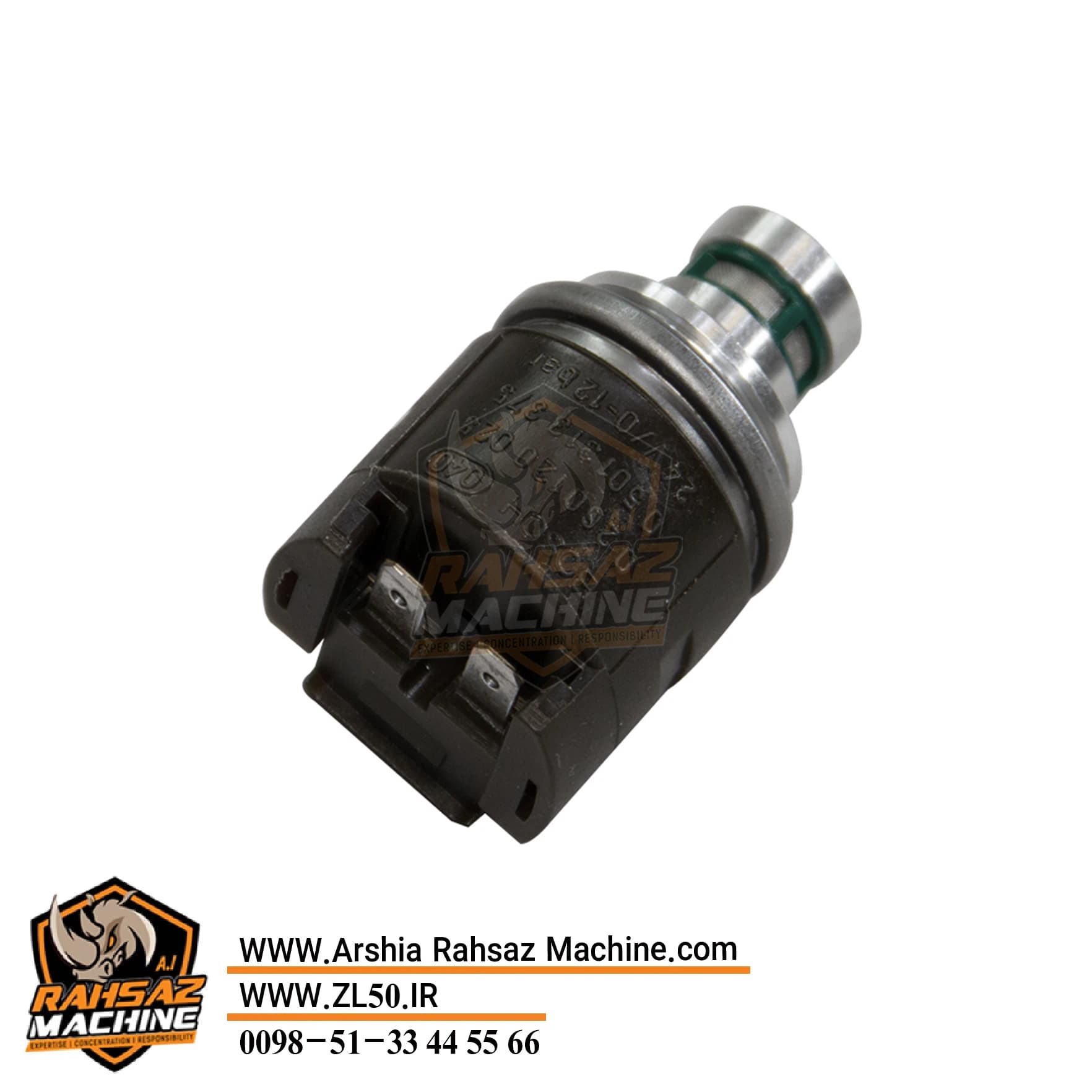

۴. شیرهای برقی و اجزای کنترلی
در نسخه‌های مجهز به کنترل الکتریکی، شیرهای برقی برای کنترل مسیر یا فشار روغن به کار می‌روند. بررسی سلامت اتصالات، سیم‌کشی و عملکرد الکتریکی این اجزا در زمان عیب‌یابی اهمیت دارد.
۵. اورینگ‌ها و آب‌بندها
اورینگ‌ها و آب‌بندها از نشت روغن میان بخش‌های مختلف مجموعه جلوگیری می‌کنند. فرسودگی یا آسیب‌دیدگی آن‌ها می‌تواند موجب نشتی داخلی، افت فشار یا اختلال در عملکرد شیر کنترل شود.
۶. درپوش‌ها و قطعات نگهدارنده
درپوش‌ها و قطعات نگهدارنده، اجزای داخلی را در موقعیت مناسب حفظ می‌کنند. هنگام باز و بسته کردن مجموعه باید ترتیب نصب و مشخصات قطعات مطابق نقشه فنی بررسی شود.
کاربرد نقشه انفجاری شیر کنترل گیربکس 4WG200
نقشه انفجاری شیر کنترل برای تعمیرکاران گیربکس و تأمین‌کنندگان لوازم یدکی ماشین‌آلات سنگین، مرجعی کاربردی محسوب می‌شود. با استفاده از این نقشه می‌توان قطعات را شناسایی کرد و ترتیب قرارگیری آن‌ها را هنگام تعمیر بررسی نمود.
مهم‌ترین کاربردهای نقشه انفجاری عبارت‌اند از:
شناسایی اجزای داخلی شیر کنترل گیربکس 4WG200
بررسی نحوه قرارگیری اسپول‌ها، فنرها و آب‌بندها
شناسایی قطعات آسیب‌دیده یا فرسوده
کمک به باز کردن و مونتاژ صحیح مجموعه
تطبیق قطعات با شماره فنی کاتالوگ
تهیه لوازم یدکی مناسب برای تعمیر گیربکس
علائم خرابی شیر کنترل گیربکس برقی 4WG200
خرابی شیر کنترل ممکن است با نشانه‌هایی مانند تأخیر در تعویض دنده، درگیری نامناسب دنده‌ها، افت عملکرد گیربکس یا تغییرات غیرعادی در فشار روغن همراه باشد. در برخی موارد نیز آلودگی روغن یا گیرکردن اجزای داخلی می‌تواند باعث عملکرد نامنظم مجموعه شود.
البته این علائم الزاماً به معنای خرابی شیر کنترل نیستند. افت فشار پمپ، گرفتگی فیلتر، خرابی سنسورها، ایراد در سیم‌کشی یا فرسودگی کلاچ‌های داخلی نیز ممکن است علائم مشابهی ایجاد کنند. بنابراین، بررسی فشار روغن، مدار الکتریکی و وضعیت سایر اجزای گیربکس پیش از تعویض قطعات ضروری است.
نکات مهم در خرید لوازم یدکی شیر کنترل 4WG200
برای خرید لوازم یدکی شیر کنترل گیربکس برقی 4WG200، باید مدل دقیق گیربکس و شماره فنی قطعات بررسی شود. شیرهای کنترل ممکن است از نظر ساختار داخلی، نوع کنترل الکتریکی و مشخصات هیدرولیکی تفاوت داشته باشند.
پیش از خرید به نکات زیر توجه کنید:
تطبیق شماره فنی شیر کنترل با کاتالوگ گیربکس
بررسی مشخصات الکتریکی شیرهای برقی، در صورت وجود
اطمینان از مطابقت قطعه با نسخه دقیق گیربکس 4WG200
انتخاب قطعه متناسب با مشخصات فنی، احتمال بروز اختلال پس از تعمیر و هزینه‌های اضافی را کاهش می‌دهد.
جمع‌بندی
نقشه انفجاری شیر کنترل گیربکس برقی 4WG200، ابزاری کاربردی برای شناسایی اجزای کنترلی، بررسی ترتیب مونتاژ و انتخاب لوازم یدکی مناسب است. آشنایی با ساختار شیر کنترل و توجه به علائم خرابی می‌تواند به عیب‌یابی دقیق‌تر و تعمیر اصولی گیربکس ماشین‌آلات راهسازی کمک کند.
