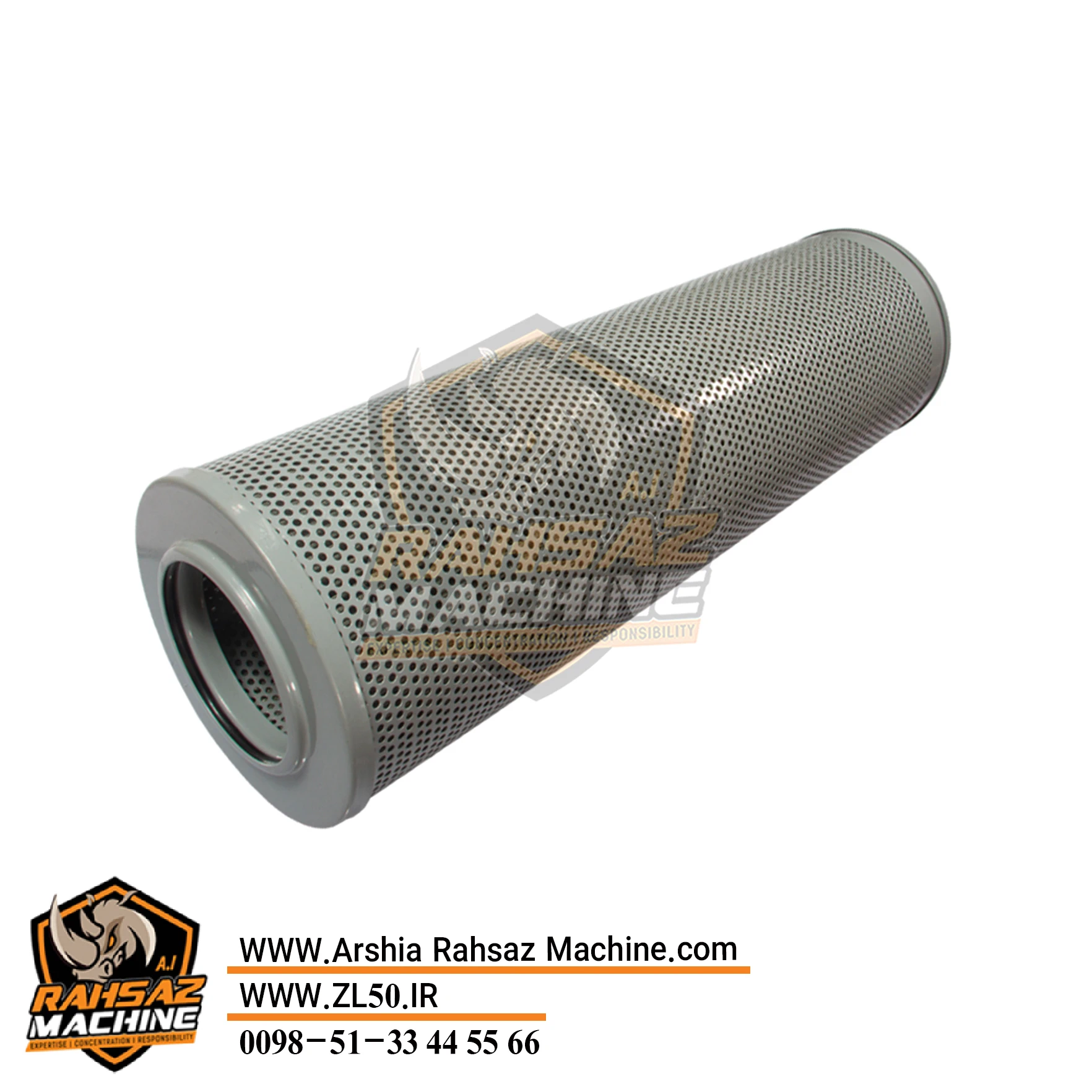

فیلتر هیدرولیک یکی از قطعات مهم سیستم هیدرولیک لودر است که وظیفه پاکسازی روغن هیدرولیک و جلوگیری از گردش آلودگیها در مدار را بر عهده دارد.
روغن هیدرولیک در بخشهای مختلف سیستم، از جمله پمپ هیدرولیک، شیرهای کنترل، جکها و سایر اجزای مدار گردش میکند. در طول کارکرد دستگاه، ممکن است ذرات فلزی ناشی از سایش قطعات، گردوغبار و سایر آلودگیها وارد روغن شوند.
فیلتر هیدرولیک با به دام انداختن این ذرات، به حفظ کیفیت روغن و کاهش سایش قطعات حساس سیستم کمک میکند.
در این مدل، فیلتر به سوپاپ مجهز است. وجود سوپاپ بخشی از طراحی فیلتر و مدار روغن است و عملکرد آن باید متناسب با ساختار سیستم هیدرولیک دستگاه باشد.
کاربرد فیلتر هیدرولیک لودر تیراژه
لودرهای چینی در محیطهای کاری سخت مانند معادن، پروژههای عمرانی و کارگاههای راهسازی فعالیت میکنند. در چنین شرایطی، پاکیزگی روغن هیدرولیک اهمیت زیادی دارد؛ زیرا ذرات آلاینده میتوانند باعث فرسایش سریعتر قطعات دقیق هیدرولیکی شوند.
فیلتر هیدرولیک تیراژه برای جداسازی آلودگیهای موجود در روغن و کمک به حفظ کیفیت روغن در مدار هیدرولیک استفاده میشود.
از مهمترین کاربردهای این فیلتر میتوان به موارد زیر اشاره کرد:
حذف ذرات معلق از روغن هیدرولیک
کاهش ورود آلودگی به پمپ هیدرولیک
کمک به محافظت از شیرهای کنترل
کاهش سایش قطعات داخلی مدار
کمک به حفظ کیفیت روغن هیدرولیک
افزایش عمر مفید اجزای سیستم هیدرولیک
نحوه عملکرد فیلتر هیدرولیک سوپاپدار
روغن هیدرولیک در مدار دستگاه گردش کرده و از مسیر فیلتر عبور میکند. هنگام عبور روغن از محیط فیلتراسیون، ذرات و آلودگیهای موجود در روغن توسط مدیای فیلتر به دام افتاده و روغن تصفیهشده وارد مسیر مربوطه میشود.
فیلتر سوپاپدار علاوه بر بخش فیلتراسیون، دارای یک مکانیزم سوپاپی است که در شرایط مشخص اختلاف فشار یا محدود شدن جریان، طبق طراحی فیلتر و مدار میتواند در مدیریت عبور روغن نقش داشته باشد.
این موضوع اهمیت زیادی دارد؛ زیرا در صورت گرفتگی شدید فیلتر، محدود شدن بیش از حد جریان روغن میتواند بر عملکرد سیستم هیدرولیک تأثیر بگذارد. عملکرد سوپاپ باید دقیقاً مطابق طراحی همان فیلتر و مدار هیدرولیک دستگاه باشد.
بنابراین هنگام تعویض، استفاده از فیلتر مناسب و دارای ساختار صحیح اهمیت زیادی دارد و نباید صرفاً بر اساس مشابه بودن ظاهری فیلتر انتخاب شود.
ماشینآلات مورد استفاده
این فیلتر برای لودرهای چینی تیراژه معرفی شده است.
با توجه به اینکه مدل دقیق لودر در اطلاعات ارائهشده مشخص نشده است، مدل خاصی به این فیلتر نسبت داده نمیشود. برای انتخاب صحیح، باید ابعاد فیلتر، نوع اتصال، ساختار سوپاپ و سایر مشخصات فیلتر با نمونه نصبشده روی دستگاه مطابقت داشته باشد.
علائم گرفتگی یا مشکل فیلتر هیدرولیک
گرفتگی فیلتر هیدرولیک میتواند عملکرد مدار هیدرولیک را تحت تأثیر قرار دهد. برخی علائم احتمالی عبارتاند از:
کاهش سرعت عملکرد جکها
اگر جریان روغن در مدار به دلیل گرفتگی فیلتر محدود شود، ممکن است سرعت حرکت جکهای هیدرولیک کاهش پیدا کند.
کند شدن عملکرد سیستم هیدرولیک
کاهش سرعت یا تأخیر در عملکرد سیستم بالابر و سایر تجهیزات هیدرولیکی میتواند یکی از نشانههای وجود مشکل در مدار روغن باشد.
افزایش دمای روغن هیدرولیک
محدود شدن جریان روغن میتواند باعث افزایش بار سیستم و تولید حرارت بیشتر شود.
صدای غیرعادی پمپ
در صورت ایجاد محدودیت در مسیر روغن، ممکن است پمپ هیدرولیک تحت شرایط نامناسب کار کرده و صدای غیرعادی ایجاد کند.
عملکرد ناپایدار تجهیزات هیدرولیکی
حرکت ناپایدار یا غیرعادی جکها و عملگرها میتواند در اثر آلودگی روغن، گرفتگی فیلتر یا مشکلات دیگر مدار هیدرولیک ایجاد شود.
نکته مهم: این علائم لزوماً به معنی خرابی فیلتر نیستند و سطح روغن، کیفیت روغن، پمپ، شیرهای کنترل و سایر اجزای مدار نیز باید بررسی شوند.
علتهای گرفتگی و خرابی فیلتر هیدرولیک
فیلتر هیدرولیک بهصورت مداوم آلودگیهای موجود در روغن را جذب میکند و به همین دلیل یک قطعه مصرفی محسوب میشود.
مهمترین عوامل کاهش عملکرد یا خرابی فیلتر عبارتاند از:
استفاده طولانیمدت بدون تعویض
تجمع ذرات فلزی
آلودگی شدید روغن
ورود گردوغبار به مدار هیدرولیک
فرسایش قطعات داخلی سیستم
استفاده از روغن نامناسب
ورود آلودگی هنگام سرویس یا تعویض روغن
استفاده از فیلتر بیکیفیت
آسیب فیزیکی به بدنه فیلتر
آسیب یا عملکرد نامناسب سوپاپ داخلی
وجود مقدار قابل توجه براده فلزی در فیلتر تعویضشده میتواند نشانه فرسایش یکی از اجزای سیستم هیدرولیک باشد و بهتر است علت آن بررسی شود.
نکات مهم هنگام خرید فیلتر هیدرولیک سوپاپدار
برای خرید فیلتر هیدرولیک لودر تیراژه، تنها مشابه بودن شکل ظاهری فیلتر کافی نیست.
۱. توجه به وجود سوپاپ
اگر سیستم دستگاه برای فیلتر سوپاپدار طراحی شده است، استفاده از فیلتر فاقد سوپاپ یا دارای سوپاپ با مشخصات متفاوت میتواند عملکرد مدار را تحت تأثیر قرار دهد.
۲. بررسی ابعاد فیلتر
قطر، ارتفاع و ابعاد کلی فیلتر باید با محل نصب مطابقت داشته باشد.
۳. بررسی نوع اتصال
نوع رزوه، محل اتصال و مشخصات ورودی و خروجی روغن باید با نمونه اصلی سازگار باشد.
۴. کیفیت مدیای فیلتراسیون
مدیای فیلتر باید توانایی جذب مناسب ذرات را داشته و در برابر فشار، روغن و دمای کاری سیستم مقاومت کافی داشته باشد.
۵. کیفیت آببندی
واشر یا اورینگ فیلتر باید کیفیت مناسبی داشته باشد تا پس از نصب، نشتی روغن ایجاد نشود.
۶. مقایسه با فیلتر قدیمی
بهترین روش برای جلوگیری از انتخاب اشتباه، مقایسه فیلتر جدید با نمونه بازشده از روی دستگاه از نظر ابعاد، نوع اتصال، ساختار و وجود سوپاپ است.
نکات نگهداری فیلتر هیدرولیک
فیلتر هیدرولیک معمولاً قابل تعمیر نیست و باید مطابق برنامه سرویس دستگاه تعویض شود.
هنگام تعویض فیلتر، وضعیت روغن هیدرولیک نیز باید بررسی شود. اگر روغن بیش از حد آلوده باشد، تعویض فیلتر بهتنهایی مشکل را برطرف نمیکند و باید علت آلودگی مشخص شود.
هنگام نصب فیلتر جدید، محل نصب باید تمیز باشد و آببندی بهدرستی انجام شود. ورود گردوغبار یا ذرات آلوده در زمان تعویض میتواند باعث کاهش عمر فیلتر جدید و آلودگی مجدد مدار شود.
همچنین در صورت مشاهده براده فلزی قابل توجه در فیلتر قدیمی، بهتر است وضعیت پمپ، شیرهای هیدرولیک و سایر قطعات سیستم بررسی شود.
متریال و روش ساخت فیلتر هیدرولیک
فیلتر هیدرولیک معمولاً از ترکیبی از بدنه فلزی، مدیای فیلتراسیون سلولزی یا الیافی، صفحات نگهدارنده، اجزای تقویتکننده، سوپاپ، فنر و قطعات آببندی مقاوم در برابر روغن و حرارت ساخته میشود.
بدنه فیلتر معمولاً با فرآیندهایی مانند شکلدهی و پرسکاری ورق فلزی تولید میشود. مدیای فیلتراسیون بهصورت چینخورده درون بدنه قرار میگیرد تا سطح مؤثر فیلتراسیون افزایش پیدا کند.
سوپاپ داخلی نیز از اجزای فلزی و الاستومری مناسب تشکیل شده و باید بتواند در شرایط کاری سیستم، عملکرد مکانیکی و آببندی مناسبی داشته باشد.
پس از مونتاژ، فیلتر از نظر استحکام بدنه، کیفیت آببندی، ظرفیت عبور روغن، عملکرد سوپاپ و توانایی جداسازی آلودگیها مورد بررسی قرار میگیرد.
جمعبندی
فیلتر هیدرولیک لودر چینی تیراژه سوپاپدار یکی از قطعات مهم سیستم هیدرولیک است که با حذف ذرات و آلودگیهای موجود در روغن، به محافظت از پمپ، شیرهای کنترل، جکها و سایر اجزای مدار کمک میکند.
وجود سوپاپ در ساختار این فیلتر باعث میشود انتخاب صحیح آن اهمیت بیشتری داشته باشد و فیلتر جایگزین باید از نظر ابعاد، نوع اتصال، ساختار فیلتراسیون و مشخصات سوپاپ با نمونه مورد استفاده روی دستگاه مطابقت داشته باشد.
تعویض بهموقع فیلتر و استفاده از روغن هیدرولیک مناسب، از مهمترین اقدامات برای حفظ عملکرد و افزایش عمر سیستم هیدرولیک لودر است.
