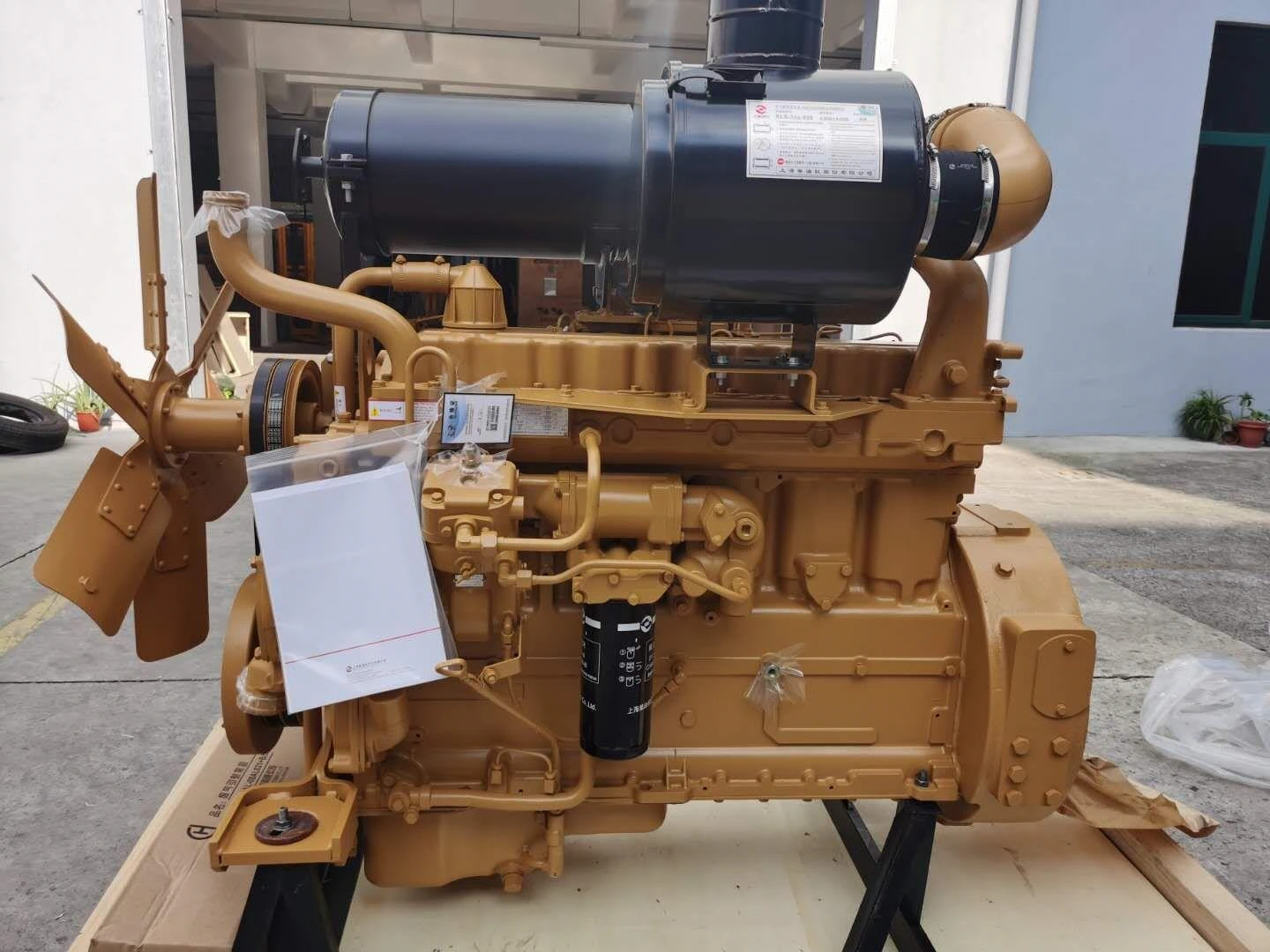

موتور شانگهای دیزل C6121؛ یکی از موتورهای باسابقه دیزلی چین
موتور C6121 یکی از موتورهای شناختهشده شرکت Shanghai Diesel Engine یا همان Shangchai است؛ یک موتور دیزلی سنگین که سالها در ماشینآلات راهسازی، عمرانی، معدنی و صنعتی مورد استفاده قرار گرفته است.
C6121 از نظر تاریخچه مهندسی نیز موتور قابل توجهی محسوب میشود، زیرا پایه طراحی آن به فناوری موتورهای سری 3300 شرکت Caterpillar بازمیگردد. این فناوری در چین تحت مجوز تولید شد و شانگهای دیزل در ادامه، نسخههای مختلف این موتور را برای استفاده در ماشینآلات و کاربردهای گوناگون توسعه داد.
در بازار ماشینآلات سنگین، نامهای C6121 و SC11 بسیار شناختهشده هستند و در بسیاری از موارد این موتور با موتور Caterpillar 3306 مقایسه میشود.

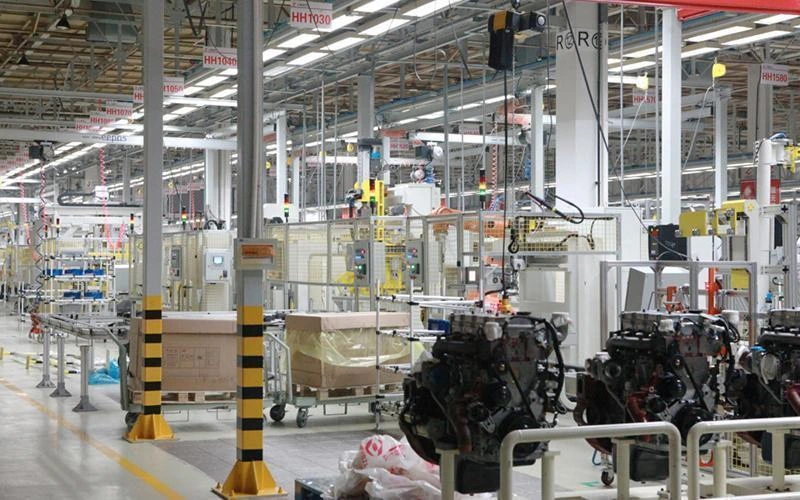

شرکت سازنده؛ Shanghai Diesel Engine
نام فارسی شرکت سازنده، «شرکت موتور دیزل شانگهای» و نام انگلیسی آن Shanghai Diesel Engine Co., Ltd. است. این شرکت با نام اختصاری SDEC و برند Shangchai نیز شناخته میشود.
شرکت شانگهای دیزل در سال ۱۹۴۷ در شهر شانگهای چین تأسیس شد و یکی از قدیمیترین تولیدکنندگان موتورهای دیزلی در این کشور به شمار میرود.
فعالیت این شرکت تنها به تولید یک نوع موتور محدود نبوده است. موتورهای Shangchai در طول سالها در کامیونها، اتوبوسها، ماشینآلات ساختمانی، تجهیزات کشاورزی، ژنراتورها، تجهیزات معدنی و برخی کاربردهای دریایی مورد استفاده قرار گرفتهاند.
شانگهای دیزل در مسیر توسعه صنعت موتور چین، همکاریها و انتقال فناوریهای مختلفی را تجربه کرده است و C6121 یکی از نمونههای شناختهشده این مسیر محسوب میشود.
C6121 چگونه شکل گرفت؟
ریشه مهندسی C6121 به خانواده موتورهای Caterpillar 3300 بازمیگردد. شانگهای دیزل فناوری این خانواده را دریافت کرد و تولید موتور را در چین آغاز کرد.
یکی از نزدیکترین نمونههای این خانواده، Caterpillar 3306 است؛ موتور شش سیلندر خطی با حجم حدود ۱۰.۵ لیتر که در ماشینآلات مختلف کاترپیلار مورد استفاده قرار میگرفت.
پس از انتقال فناوری، موتورهای مبتنی بر این طراحی در چین با نامهایی مانند C6121 و SC11 تولید شدند و به تدریج در ماشینآلات چینی مختلف مورد استفاده قرار گرفتند.
با این حال، C6121 را نباید در تمام نسخهها دقیقاً معادل 3306 دانست. این خانواده در طول سالها تغییرات مختلفی داشته و نسخههای متفاوتی با تجهیزات، توان و تنظیمات گوناگون تولید شده است.
به همین دلیل، هنگام بررسی مشخصات یا قطعات یک C6121، کد کامل موتور اهمیت زیادی دارد.

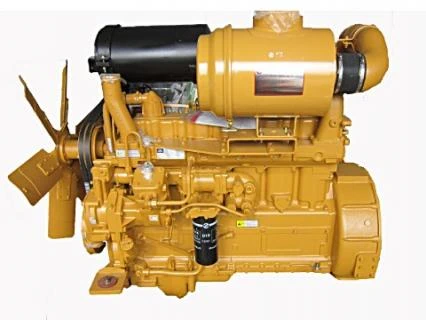

مشخصات فنی C6121
یکی از نسخههای شناختهشده این موتور با کد SC11CB220G2B1 شناخته میشود.
نوع موتور، دیزلی چهارزمانه با شش سیلندر خطی است. حجم موتور حدود ۱۰.۴۵ لیتر بوده و قطر سیلندر ۱۲۰.۶۵ میلیمتر و کورس پیستون ۱۵۲.۴ میلیمتر است.
نسبت تراکم موتور حدود ۱۶.۵ به یک است و سیستم خنککاری آن از نوع آبخنک است. این نسخه از سیستم تزریق مستقیم سوخت و توربوشارژ نیز استفاده میکند.
توان نامی موتور حدود ۱۶۲ کیلووات یا تقریباً ۲۲۰ اسببخار است و این توان در حدود ۲۲۰۰ دور بر دقیقه تولید میشود.
گشتاور بیشینه نیز حدود ۸۴۴ نیوتنمتر در دور موتور ۱۴۰۰ دور بر دقیقه اعلام شده است.
مشخصات اصلی این نسخه را میتوان به شکل زیر خلاصه کرد:
حجم موتور: ۱۰.۴۵ لیتر
تعداد سیلندر: ۶
آرایش سیلندرها: خطی
نوع موتور: دیزل چهارزمانه
قطر سیلندر: ۱۲۰.۶۵ میلیمتر
کورس پیستون: ۱۵۲.۴ میلیمتر
نسبت تراکم: ۱۶.۵ به ۱
سیستم سوخت: تزریق مستقیم
سیستم تنفس: توربوشارژ
سیستم خنککاری: آبخنک
توان: حدود ۲۲۰ اسببخار
دور نامی: ۲۲۰۰ دور بر دقیقه
گشتاور بیشینه: حدود ۸۴۴ نیوتنمتر
دور گشتاور بیشینه: حدود ۱۴۰۰ دور بر دقیقه
وزن: حدود ۹۶۰ کیلوگرم
البته این مشخصات مربوط به یک نسخه مشخص از C6121 است و ممکن است سایر نسخههای این خانواده مشخصات متفاوتی داشته باشند.

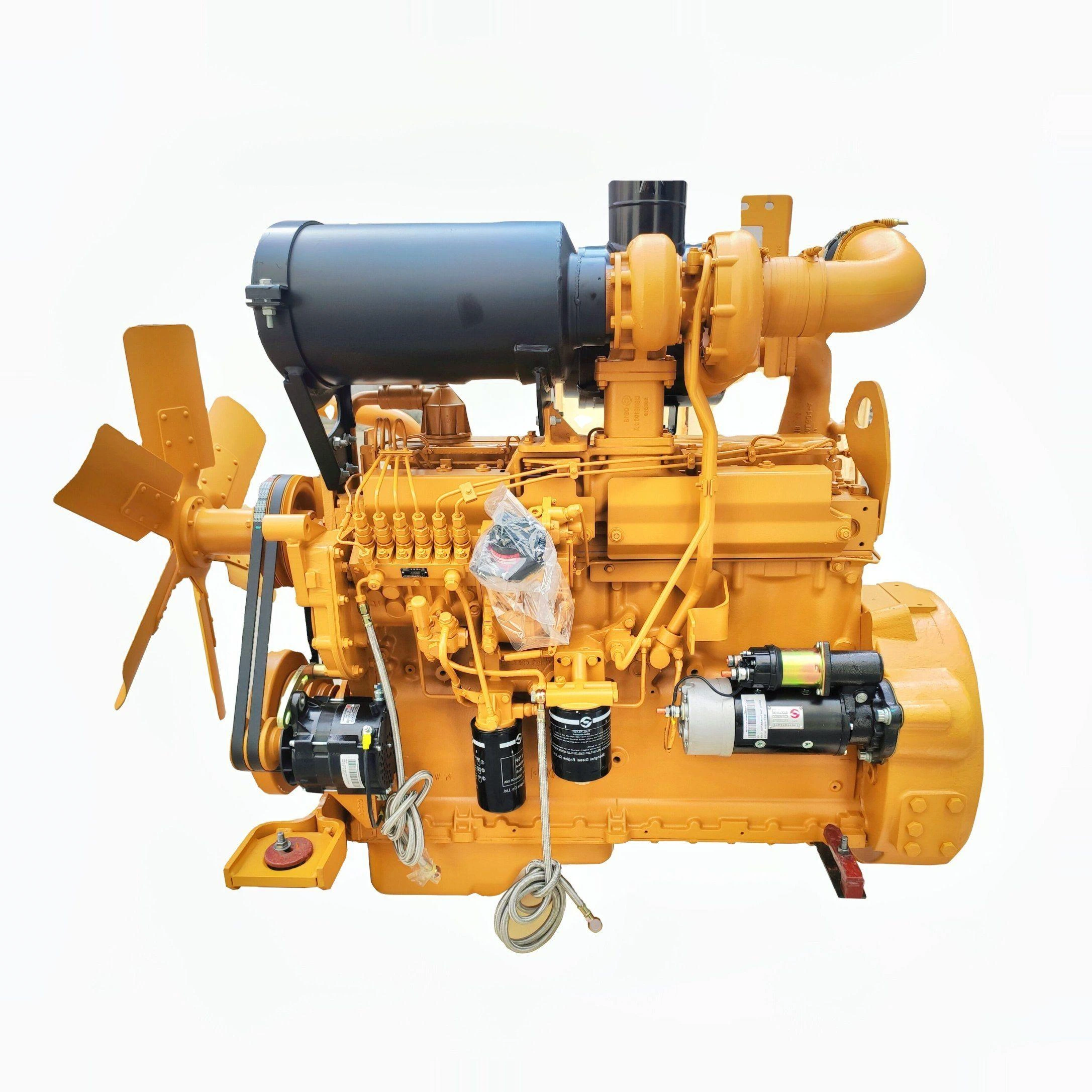

ساختار موتور؛ شش سیلندر خطی و حجم بالا
C6121 یک موتور شش سیلندر خطی است. شش سیلندر در یک ردیف قرار گرفتهاند و حجم کلی موتور به بیش از ۱۰ لیتر میرسد.
این معماری در موتورهای دیزلی سنگین بسیار رایج بوده است. دلیل آن نیز تا حد زیادی به سادگی ساختار، تعادل مناسب موتور و قابلیت تولید گشتاور بالا در دورهای پایین مربوط میشود.
کورس پیستون ۱۵۲.۴ میلیمتری در کنار قطر سیلندر ۱۲۰.۶۵ میلیمتری نشان میدهد که با موتوری نسبتاً کورسبلند روبهرو هستیم.
چنین ساختاری برای ماشینآلاتی که در دورهای پایین و تحت بار زیاد کار میکنند مناسب است.
در یک بولدوزر یا لودر، موتور معمولاً برای مدت طولانی تحت بار قرار دارد و الزاماً نیازی به دور موتور بسیار بالا نیست. در چنین شرایطی، تولید گشتاور مناسب در دور پایین اهمیت زیادی دارد.
سیستم تزریق سوخت
C6121 از سیستم تزریق مستقیم سوخت استفاده میکند.
در این نوع موتور، سوخت مستقیماً وارد محفظه احتراق میشود و زمانبندی و میزان پاشش سوخت نقش مهمی در عملکرد موتور دارد.
C6121 متعلق به نسل موتورهای دیزلی است که بخش عمده عملکرد سیستم سوخت آن بر پایه ساختار مکانیکی قرار دارد. این موضوع آن را از موتورهای دیزلی جدید که از سیستمهای Common Rail و کنترل الکترونیکی پیشرفته استفاده میکنند متمایز میکند.
در موتورهای مدرن، ECU میتواند میزان و زمان تزریق سوخت را با دقت بسیار زیادی کنترل کند. اما در C6121 ساختار مکانیکی سادهتر است و بسیاری از عملیات مربوط به سوخترسانی به صورت مکانیکی انجام میشود.
همین تفاوت باعث شده تعمیر و عیبیابی این موتور برای تعمیرکاران موتورهای دیزلی قدیمی نسبتاً قابل فهم باشد.
توربوشارژ؛ افزایش توان از طریق هوای بیشتر
توربوشارژ یکی از اجزای مهم C6121 است.
توربوشارژر از انرژی گازهای خروجی موتور استفاده میکند تا هوای بیشتری وارد سیلندرها شود. با افزایش مقدار هوای ورودی، امکان تزریق مقدار بیشتری سوخت فراهم میشود و در نتیجه توان و گشتاور موتور افزایش پیدا میکند.
وجود توربوشارژ در یک موتور ۱۰.۴ لیتری باعث میشود موتور بتواند از حجم بزرگ خود استفاده مؤثرتری داشته باشد و در شرایط کاری سنگین توان مناسبی تولید کند.
ترکیب حجم بالا، شش سیلندر خطی و توربوشارژ باعث شده C6121 برای ماشینآلاتی که به نیروی کشش زیاد نیاز دارند مناسب باشد.
سیستم خنککاری
C6121 از سیستم خنککاری مایع استفاده میکند.
در موتورهای دیزلی سنگین، کنترل دمای موتور اهمیت زیادی دارد. دمای بالا میتواند روی روغن موتور، پیستونها، رینگها، سرسیلندر و سایر قطعات اثر منفی بگذارد.
سیستم خنککاری موتور وظیفه دارد گرمای تولیدشده در زمان احتراق را از قسمتهای مختلف موتور دریافت کرده و به وسیله رادیاتور به محیط منتقل کند.
برای ماشینآلاتی که در محیطهای گرم، خاکی و تحت بار زیاد کار میکنند، عملکرد صحیح رادیاتور، واترپمپ، ترموستات و مسیرهای گردش مایع خنککننده اهمیت بسیار زیادی دارد.
طراحی مکانیکی موتور
C6121 یک موتور کوچک و سبک نیست. وزن نسخه ۲۲۰ اسببخاری آن حدود ۹۶۰ کیلوگرم اعلام شده است.
این وزن بالا تا حد زیادی نتیجه حجم زیاد موتور و ساختار سنگین قطعات آن است.
بلوک سیلندر، میللنگ، شاتونها و سایر قطعات داخلی برای کار در شرایط سنگین طراحی شدهاند. در چنین موتوری، استحکام و دوام قطعات اهمیت زیادی دارد.
فلسفه طراحی C6121 با بسیاری از موتورهای جدید متفاوت است. موتورهای مدرن تلاش میکنند با حجم کمتر، قدرت بیشتری تولید کنند و وزن موتور را کاهش دهند؛ اما C6121 متعلق به نسلی است که استفاده از حجم بالاتر موتور یکی از روشهای اصلی دستیابی به توان و گشتاور مورد نیاز بود.
کاربردهای C6121
C6121 عمدتاً در حوزه ماشینآلات سنگین و صنعتی مورد استفاده قرار گرفته است.
از مهمترین کاربردهای این موتور میتوان به بولدوزرها، لودرهای چرخلاستیکی، ماشینآلات راهسازی، تجهیزات معدنی و برخی تجهیزات صنعتی اشاره کرد.
یکی از حوزههای شناختهشده استفاده از موتورهای این خانواده، ماشینآلات شرکت Shantui است.
در برخی مدلهای بولدوزر و ماشینآلات چینی، موتورهای C6121 و SC11 به عنوان پیشرانه اصلی مورد استفاده قرار گرفتهاند.
این موتور همچنین در بازار موتورهای صنعتی و تجهیزات تولید برق نیز دیده شده است.
ارتباط قطعات C6121 با Caterpillar 3306
یکی از ویژگیهایی که باعث شده C6121 در بازار قطعات شناختهشده باشد، ارتباط فنی آن با خانواده Caterpillar 3306 است.
به دلیل ریشه مشترک طراحی، برخی قطعات و مجموعههای فنی این دو موتور شباهت زیادی با یکدیگر دارند.
در بازار قطعات، برای C6121 مجموعههایی مانند پیستون، رینگ، بوش، یاتاقان، واشر سرسیلندر و برخی قطعات دیگر عرضه میشود که در بعضی موارد با قطعات خانواده 3306 ارتباط دارند.
با این حال، این موضوع به معنای یکسان بودن تمام قطعات نیست. در تعمیر موتور باید شماره فنی قطعه و کد دقیق موتور بررسی شود.
نسخههای مختلف C6121
C6121 را نباید یک موتور با یک مشخصات ثابت در نظر گرفت.
شانگهای دیزل طی سالها نسخههای مختلفی از این خانواده را تولید کرده است. این نسخهها برای ماشینآلات و کاربردهای مختلف بهینه شدهاند و ممکن است از نظر توان، تجهیزات جانبی، سیستم هوارسانی، سیستم سوخترسانی و برخی جزئیات دیگر با یکدیگر تفاوت داشته باشند.
در اسناد فنی شانگهای دیزل، برای این خانواده تعداد بسیار زیادی تغییر و پیکربندی مختلف ثبت شده است.
به همین دلیل، هنگام خرید موتور کامل یا قطعات یدکی، صرفاً نام C6121 کافی نیست و باید کد کامل موتور و مشخصات دستگاه مورد توجه قرار گیرد.
نقاط قوت C6121
یکی از مهمترین ویژگیهای C6121 ساختار نسبتاً ساده آن است.
در مقایسه با موتورهای دیزلی جدید، تعداد سیستمهای الکترونیکی پیچیده در این موتور کمتر است. این موضوع باعث میشود تعمیر و عیبیابی مکانیکی آن برای تعمیرکاران آشنا با موتورهای دیزلی سنتی سادهتر باشد.
گشتاور مناسب در دور پایین نیز یکی دیگر از نقاط قوت این موتور است.
گشتاور حدود ۸۴۴ نیوتنمتر در ۱۴۰۰ دور بر دقیقه برای ماشینآلاتی که به قدرت کشش بالا نیاز دارند، مشخصه قابل توجهی است.
حجم بالای موتور، ساختار شش سیلندر خطی، توربوشارژ و طراحی نسبتاً سنگین نیز باعث شده این موتور برای کارهای صنعتی و عمرانی مناسب باشد.
سابقه طولانی تولید نیز باعث شده بازار قطعات و تعمیرات C6121 در بسیاری از کشورهای مصرفکننده ماشینآلات چینی شکل بگیرد.
نقاط ضعف C6121
در کنار این مزایا، C6121 محدودیتهایی نیز دارد.
وزن حدود ۹۶۰ کیلوگرم برای یک موتور ۲۲۰ اسببخاری نسبتاً زیاد است. موتورهای جدید با فناوریهای پیشرفتهتر میتوانند از حجم کمتر، توان بیشتری تولید کنند و وزن پایینتری داشته باشند.
مصرف سوخت نیز در مقایسه با موتورهای دیزلی مدرن نقطه قوت C6121 محسوب نمیشود.
فناوری تزریق سوخت این موتور نیز متعلق به نسلهای قدیمیتر است و نمیتوان آن را از نظر دقت کنترل سوخت و احتراق با موتورهای Common Rail جدید مقایسه کرد.
از نظر آلایندگی نیز C6121 به نسل موتورهای جدیدی که از EGR، فیلتر ذرات دیزل، سیستمهای SCR و کنترل الکترونیکی پیشرفته استفاده میکنند تعلق ندارد.
C6121 در مقایسه با موتورهای جدید
تفاوت C6121 با موتورهای مدرن تنها در سال طراحی خلاصه نمیشود؛ بلکه فلسفه مهندسی آنها نیز متفاوت است.
موتورهای جدید معمولاً تلاش میکنند حجم و وزن را کاهش دهند، مصرف سوخت را پایین بیاورند، آلایندگی را کنترل کنند و با استفاده از ECU و حسگرهای متعدد، عملکرد موتور را به صورت لحظهای مدیریت کنند.
C6121 اما بر پایه یک فلسفه قدیمیتر ساخته شده است:
حجم موتور بالا، ساختار مکانیکی نسبتاً ساده، گشتاور مناسب، استحکام و قابلیت تعمیر.
به همین دلیل C6121 را بهتر است به عنوان نماینده یک نسل از موتورهای دیزلی سنگین بررسی کرد؛ نسلی که دوام مکانیکی و قابلیت سرویس در آن اهمیت زیادی داشت.

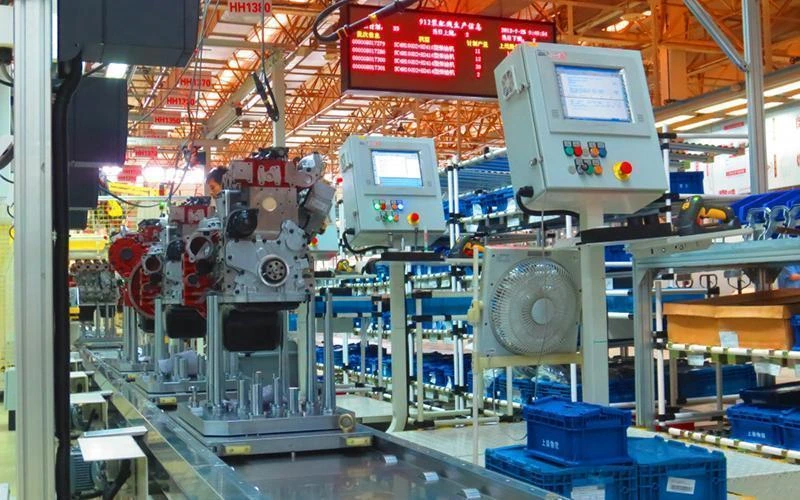

جایگاه شانگهای دیزل در صنعت موتور چین
شانگهای دیزل یکی از باسابقهترین تولیدکنندگان موتور در چین است و سابقه فعالیت آن به دهه ۱۹۴۰ بازمیگردد.
این شرکت طی دهههای فعالیت خود مجموعه بزرگی از موتورهای دیزلی را برای حملونقل، ماشینآلات ساختمانی، تجهیزات صنعتی، کشاورزی و تولید برق تولید کرده است.
C6121 یکی از محصولات مهم نسل قدیمی این شرکت محسوب میشود و نقش قابل توجهی در ورود و بومیسازی فناوری موتورهای دیزلی خارجی در چین داشته است.
تولید این موتور در چین، استفاده گسترده آن در ماشینآلات چینی و دسترسی نسبتاً مناسب به قطعات باعث شد C6121 در بازار ماشینآلات سنگین چین و برخی بازارهای صادراتی شناخته شود.
جمعبندی
Shanghai Diesel C6121 یکی از موتورهای باسابقه صنعت دیزل چین است؛ موتوری شش سیلندر خطی با حجم ۱۰.۴۵ لیتر که ریشه مهندسی آن به فناوری موتورهای سری Caterpillar 3300 بازمیگردد.
نسخه SC11CB220G2B1 با توان حدود ۲۲۰ اسببخار و گشتاور حدود ۸۴۴ نیوتنمتر، یکی از نمونههای شناختهشده این خانواده است.
ساختار توربوشارژ، تزریق مستقیم، خنککاری مایع و طراحی مکانیکی نسبتاً ساده، مشخصات اصلی این موتور را تشکیل میدهند.
C6121 امروزه از نظر فناوری در رده موتورهای جدید قرار نمیگیرد، اما سابقه طولانی، ساختار نسبتاً ساده، گشتاور مناسب و قابلیت تعمیر باعث شده نام آن همچنان در بازار ماشینآلات سنگین و قطعات موتورهای دیزلی شناختهشده باشد.
این موتور را میتوان یکی از نمونههای قابل توجه در مسیر توسعه صنعت موتور چین دانست؛ موتوری که فناوری خارجی را به تولید داخلی منتقل کرد و سالها در بولدوزرها، لودرها و دیگر ماشینآلات سنگین مورد استفاده قرار گرفت.
