مقدمه

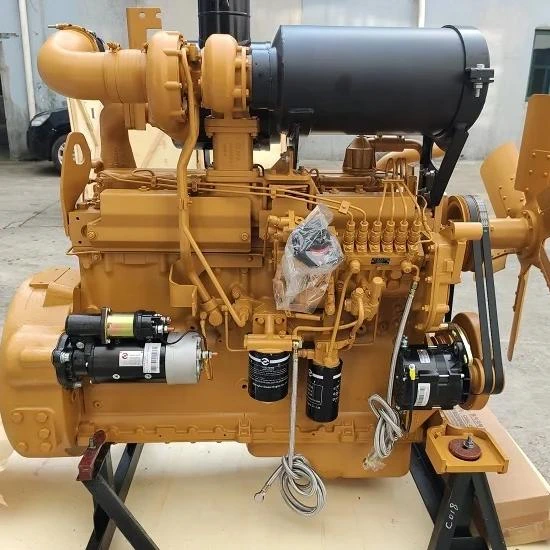

موتورهای شانگهای قدیم (C6121) و شانگهای جدید (SC11) از شناختهشدهترین موتورهای دیزلی مورد استفاده در ماشینآلات راهسازی هستند. این موتورها سالهاست که بهطور گسترده روی انواع لودرهای چینی و برخی دیگر از ماشینآلات راهسازی مانند گریدر، بولدوزر و غلتک نصب میشوند. به همین دلیل، تعمیرکاران و فروشندگان قطعات یدکی معمولاً این دو موتور را با نامهای «شانگهای قدیم» و «شانگهای جدید» میشناسند.
شباهت ظاهری این دو موتور باعث شده است بسیاری تصور کنند تفاوت آنها تنها به سال تولید یا چند تغییر جزئی محدود میشود. اما واقعیت این است که با وجود مشترک بودن برخی قطعات، تفاوتهای مهمی در طراحی، ساختار و بسیاری از قطعات آنها وجود دارد که هنگام تعمیرات اساسی یا خرید قطعات یدکی خود را نشان میدهد.
در این مقاله، تفاوتهای موتور C6121 و SC11 را از دیدگاه فنی و تجربه عملی تعمیرات بررسی میکنیم. همچنین به قطعات مشترک و غیرمشترک، تغییرات ساختاری و نکاتی میپردازیم که دانستن آنها میتواند از خرید اشتباه قطعات و بروز مشکلات در هنگام مونتاژ موتور جلوگیری کند.
تاریخچه طراحی؛ از شانگهای قدیم تا شانگهای جدید
موتور شانگهای قدیم بر پایه فناوری موتورهای سری 3300 شرکت کاترپیلار آمریکا (Caterpillar) طراحی شد. شرکت شانگهای دیزل این فناوری را تحت لیسانس دریافت کرد و این موتور را حدود ۲۰ سال تولید کرد. به دلیل دوام بالا، قابلیت اطمینان و عملکرد مناسب در ماشینآلات سنگین، این موتور به یکی از موتورهای شناختهشده در لودرها و ماشینآلات راهسازی تبدیل شد.
با گذشت زمان و تغییر نیاز بازار، شرکت شانگهای دیزل در سال ۲۰۰۶ با همکاری شرکت مهندسی موتور FEV آلمان، طراحی موتور جدید را بر پایه C6121 آغاز کرد. هدف از این همکاری، ارتقای عملکرد موتور، بهبود راندمان، کاهش مصرف سوخت و کاهش آلایندگی بود. نتیجه این توسعه، موتور شانگهای جدید بود که با وجود حفظ بخشی از ساختار اصلی موتور قدیم، تغییرات مهندسی مهمی در قسمتهایی مانند سیستم سوخترسانی، سرسیلندر، پیستون موتور و سایر بخشها داشت.

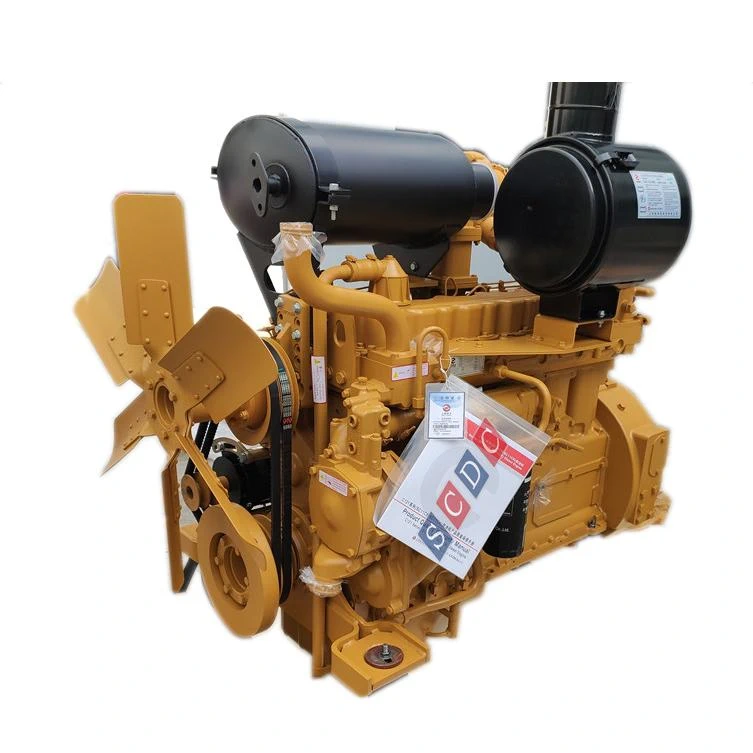

موتور شانگهای قدیم و شانگهای جدید چه تفاوتی دارند؟
موتورهای شانگهای قدیم و شانگهای جدید از پرکاربردترین موتورهای دیزلی در لودرهای چینی و برخی ماشینآلات راهسازی هستند که سالهاست در بازار ایران مورد استفاده قرار میگیرند.
شباهت ظاهری این دو موتور باعث شده است بسیاری تصور کنند موتور شانگهای جدید فقط یک مدل ارتقایافته از موتور شانگهای قدیم است و بیشتر قطعات آنها با یکدیگر قابل استفاده هستند. اما در عمل، تفاوتهای مهمی بین این دو موتور وجود دارد.
شرکت شانگهای دیزل (Shanghai Diesel Engine Co. - SDEC) در طراحی موتور جدید، ضمن استفاده از تجربیات موتور قدیم، تغییرات مختلفی را در بخشهای گوناگون اعمال کرده است. این تفاوتها در قسمتهای مختلف موتور دیده میشود و در ادامه، به چند مورد مهم و کاربردی که برای تعمیرکاران، اپراتورها و تأمینکنندگان قطعات اهمیت بیشتری دارد، اشاره خواهیم کرد.
یکی از نکات مهم در مقایسه این دو موتور، شباهت بخشهایی از ساختار اصلی در کنار تفاوت قطعات و سیستمهای مختلف است. همین موضوع باعث شده تشخیص صحیح مدل موتور و انتخاب قطعه مناسب، اهمیت زیادی داشته باشد؛ زیرا شباهت ظاهری همیشه به معنی یکسان بودن قطعات نیست.

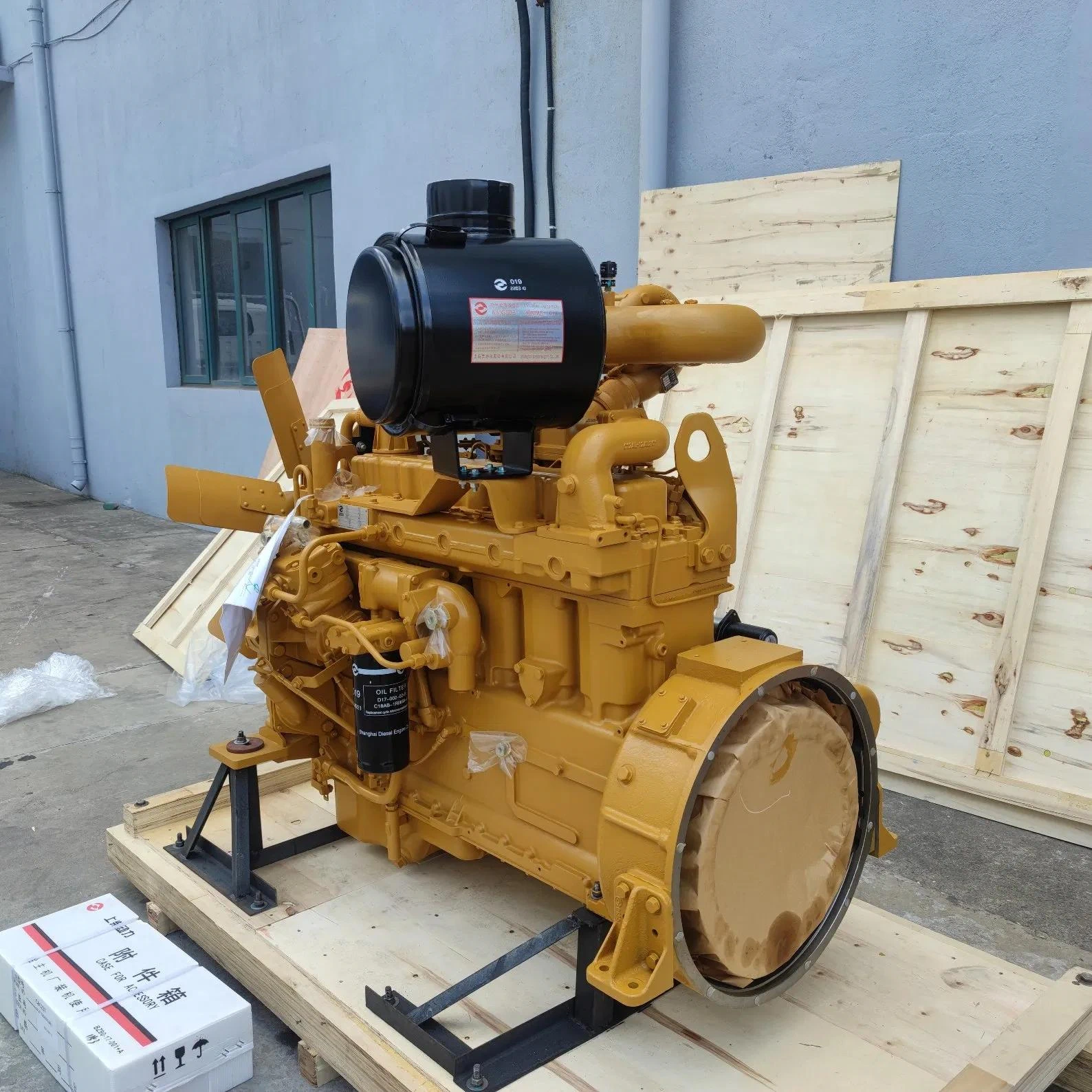

بلوک سیلندر موتور؛ شباهت اصلی بین دو نسل با یک تفاوت مهم
یکی از دلایلی که موتور شانگهای قدیم و شانگهای جدید از نظر ظاهری بسیار شبیه به هم هستند، شباهت ساختار اصلی بلوک سیلندر موتور است.
در موتور شانگهای جدید، بلوک سیلندر موتور همان پایه و طراحی اصلی موتور قدیم را حفظ کرده است. به همین دلیل، برخی از قطعات مرتبط با این بخش مانند بوش موتور، بوشهای میلسوپاپ، استکان تایپتها و تعدادی از قطعات قسمت پایین موتور بین دو تیپ مشترک هستند.
اما این شباهت به معنی یکسان بودن کامل دو موتور نیست. یکی از تفاوتهای مهمی که در هنگام تعمیرات خود را نشان میدهد، مربوط به سیستم پیچ و مهره و نوع رزوهها است.
در موتور شانگهای قدیم، پیچها در بازار بیشتر با نام رزوه آمریکایی شناخته میشوند، در حالی که در موتور شانگهای جدید، سیستم پیچ و مهره تغییر کرده و از رزوه متریک (معروف به رزوه آلمانی در بازار) استفاده شده است.
این تغییر شاید در ظاهر یک جزئیات کوچک به نظر برسد، اما هنگام تعمیر اساسی موتور اهمیت زیادی دارد. اگر قرار باشد قطعات بین دو نسل جابهجا شوند یا از بلوک موتور قدیمی برای مونتاژ استفاده شود، باید به تفاوت پیچ و مهرهها و اتصالات توجه شود.
بنابراین، بلوک سیلندر موتور یکی از بخشهایی است که بیشترین شباهت را بین دو نسل دارد؛ اما تفاوت در جزئیات مونتاژ و اتصالات نشان میدهد که برای تعمیر و انتخاب قطعات، نباید تنها به ظاهر موتور اعتماد کرد.

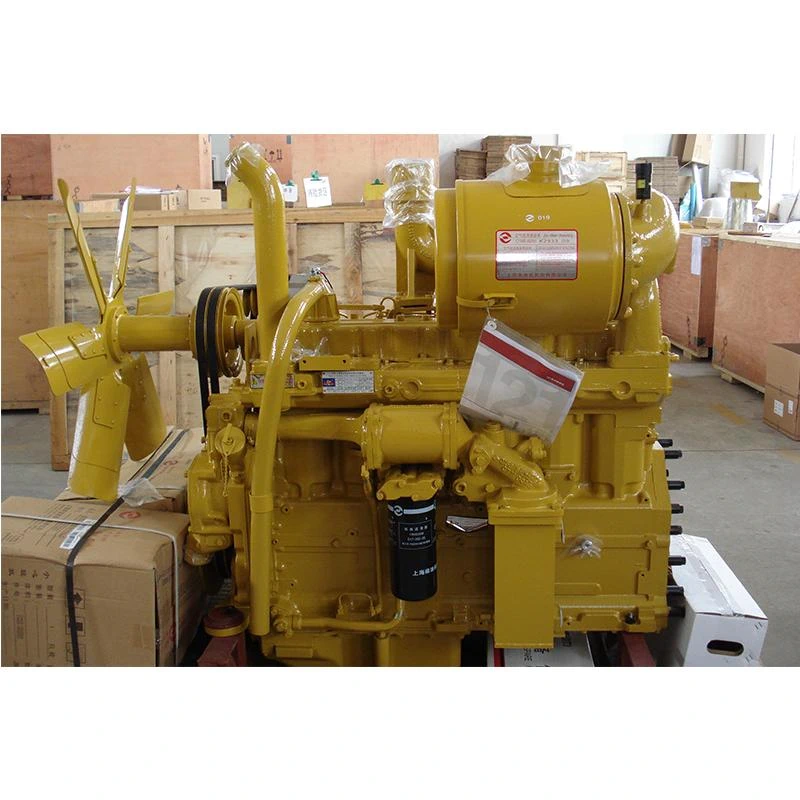

تفاوتهای مهم در قسمت بالای موتور؛ سرسیلندر، پیستون، رینگ و توربوشارژر
بیشترین تفاوت بین شانگهای قدیم و شانگهای جدید در قسمت بالای موتور دیده میشود. در این بخش، تغییرات فقط به یک قطعه محدود نیست، بلکه طراحی و ساختار چندین مجموعه اصلی موتور دستخوش تغییر شده است.
سرسیلندر موتور در شانگهای جدید نسبت به نسل قدیمی بهطور کامل بازطراحی شده است. تفاوتها شامل بخشهایی مانند گاید سوپاپ، سوپاپها، طول ساق سوپاپ و انگشتیها میشود که باعث شده مجموعه بالای موتور این دو نسل قابل جایگزینی مستقیم نباشد.
در بخش پیستون موتور و رینگ موتور نیز تغییرات مهمی انجام شده است. طراحی پیستون موتور، شکل کاسه احتراق و محل قرارگیری رینگها تغییر کرده و رینگ موتور نسل جدید با طراحی متفاوت و وزن کمتر نسبت به نسل قدیمی ساخته شده است.
توربوشارژر موتور نیز در شانگهای جدید تغییر کرده است. نوع توربوشارژر و نحوه نصب و اتصال آن با نسل قدیمی متفاوت است و هنگام تعویض یا تأمین قطعات باید به این تفاوت توجه شود.
در مقابل، میلسوپاپ موتور از نظر طراحی و عملکرد تفاوت اساسی با نسل قدیم ندارد. اما به دلیل تغییر سیستم رزوه و پیچ و مهرههای موتور، هنگام مونتاژ و نصب دنده میلسوپاپ باید از پیچهای مناسب همان نسل استفاده شود.
بهطور کلی، اگرچه شباهتهایی بین دو موتور وجود دارد، اما قسمت بالای موتور یکی از اصلیترین بخشهایی است که تفاوت شانگهای جدید با نسل قدیمی را نشان میدهد.

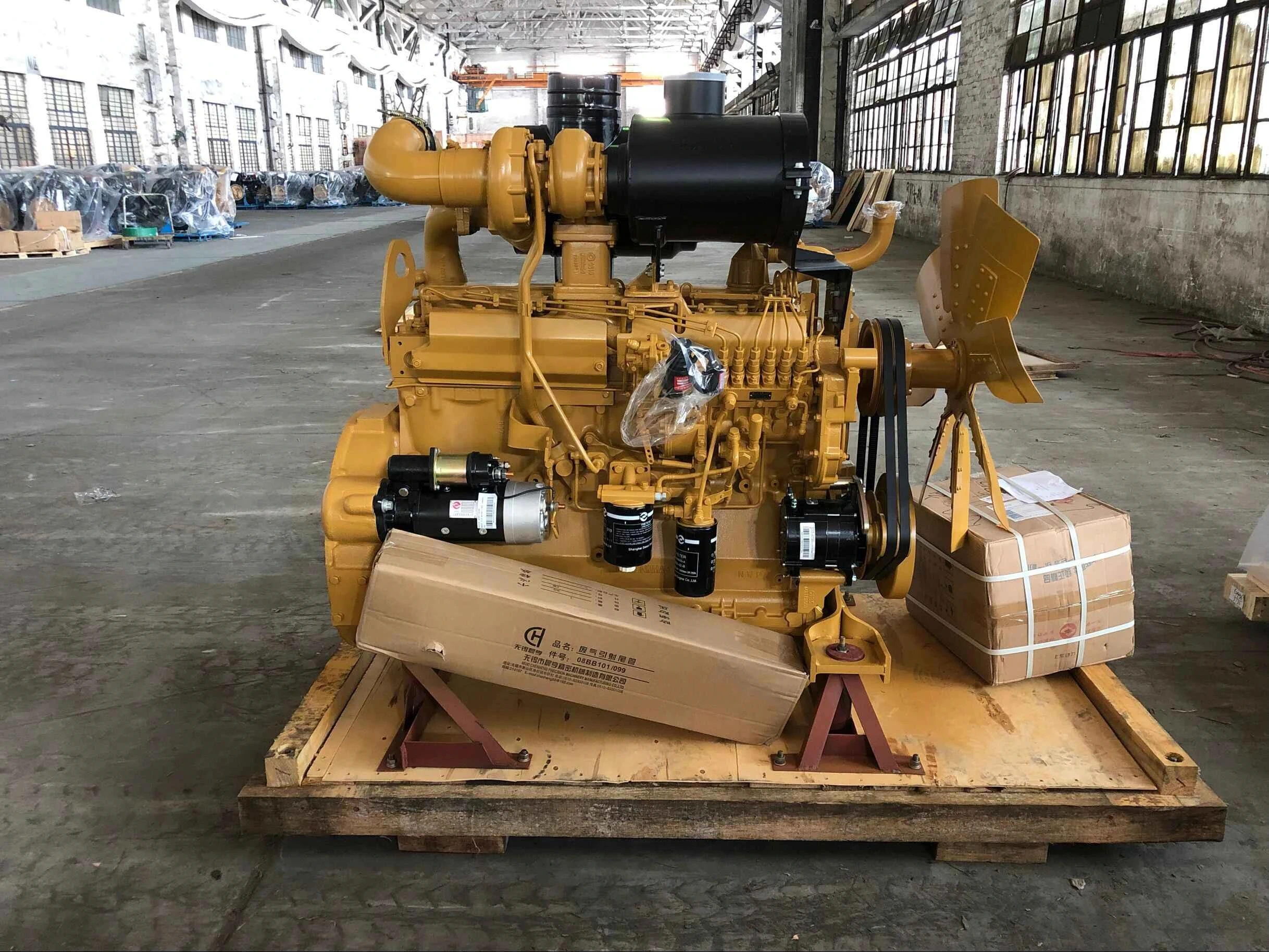

سیستم سوخترسانی؛ تغییرات اساسی در مسیر سوخت از پمپ تا انژکتورها
یکی از تفاوتهای مهم بین شانگهای قدیم و شانگهای جدید، سیستم سوخترسانی موتور است. در موتور جدید، این بخش نسبت به نسل قدیمی تغییرات قابل توجهی داشته است.
این تغییرات فقط به یک قطعه محدود نمیشود؛ بلکه مجموعه سیستم سوخترسانی شامل پمپ سهگوش، پمپ انژکتور، لولههای انژکتور، سوزنهای انژکتور و حتی دوشاخه سوزن انژکتور دچار تغییر شدهاند.
با توجه به این تغییرات، به نظر میرسد شرکت شانگهای دیزل (Shanghai Diesel Engine Co. - SDEC) در طراحی نسل جدید تلاش کرده است با بهینهسازی سیستم سوخترسانی، بهبود راندمان موتور، کاهش مصرف سوخت و کاهش آلایندگی را هدف قرار دهد.
به همین دلیل، قطعات سیستم سوخترسانی این دو نسل قابل جایگزینی مستقیم با یکدیگر نیستند و هنگام تأمین قطعات یدکی باید مدل دقیق موتور مورد توجه قرار گیرد.

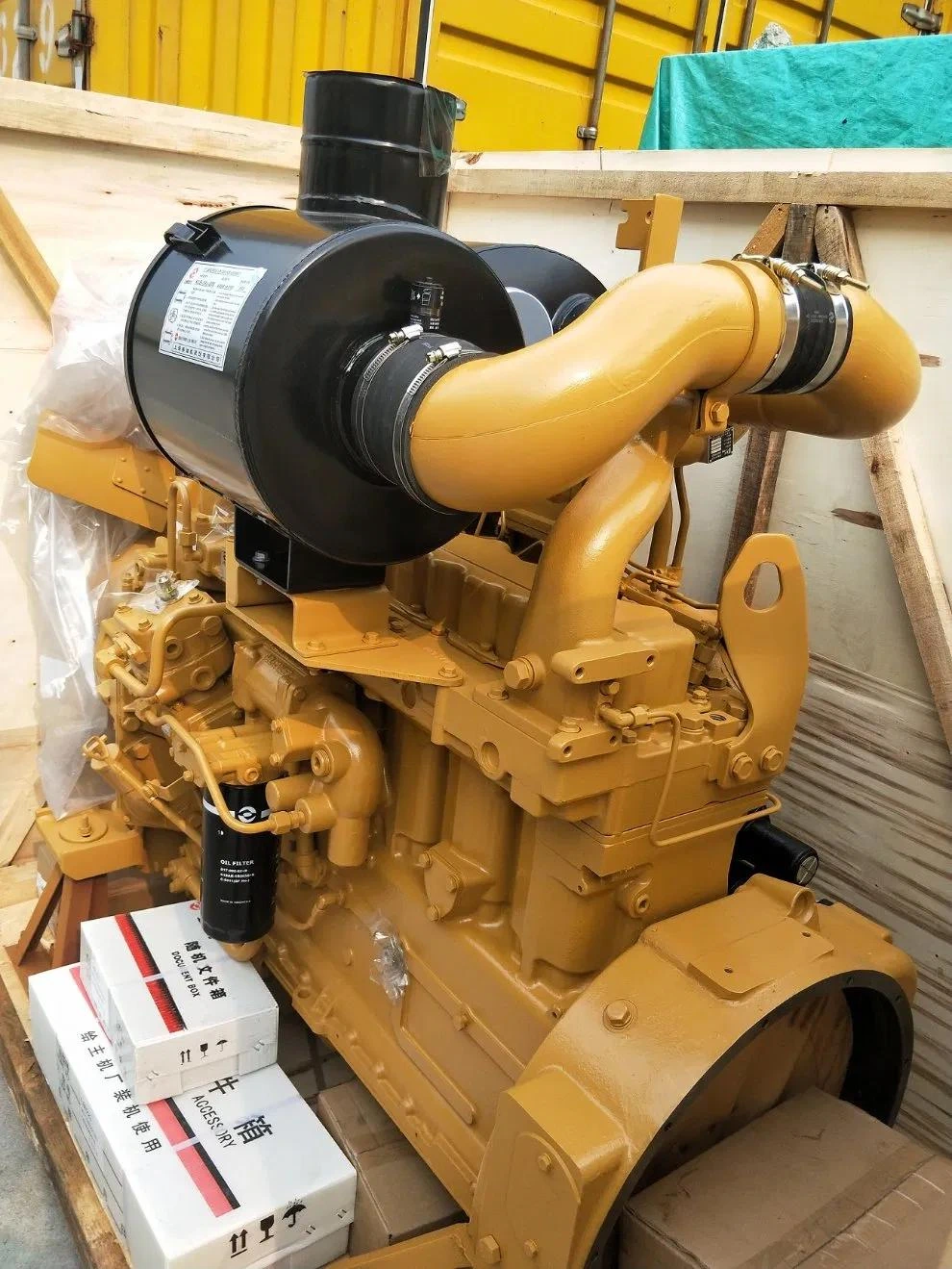

چگونه شانگهای قدیم و جدید را بدون باز کردن موتور تشخیص دهیم؟
از آنجا که شانگهای قدیم و شانگهای جدید از نظر ظاهری شباهت زیادی به یکدیگر دارند، تشخیص مدل موتور فقط با نگاه کردن به ظاهر کلی آن همیشه آسان نیست. اما چند روش ساده و کاربردی برای تشخیص وجود دارد.
اولین و مطمئنترین روش، بررسی پلاک مشخصات موتور است. این پلاک معمولاً روی بدنه موتور و در بسیاری از موارد روی بلوک سیلندر موتور نصب شده است. اطلاعات درجشده روی پلاک میتواند مدل دقیق موتور را مشخص کند و بهترین راه برای جلوگیری از اشتباه در انتخاب قطعات است.
در صورتی که پلاک موتور در دسترس نباشد یا خوانایی کافی نداشته باشد، میتوان از یک روش سریع دیگر استفاده کرد:
به سوزنهای انژکتور روی سرسیلندر موتور نگاه کنید. در شانگهای جدید روی سوزنهای انژکتور، لوله برگشت گازوئیل وجود دارد؛ یعنی مسیر برگشت سوخت بین سوزنها دیده میشود.
اما در شانگهای قدیم این لوله برگشت گازوئیل روی سوزنهای انژکتور وجود ندارد.
بنابراین:
بررسی پلاک موتور → روش دقیقتر برای تشخیص مدل
وجود لوله برگشت گازوئیل روی سوزنهای انژکتور → روش سریع تشخیص شانگهای جدید
نبودن این لوله → نشانهای از شانگهای قدیم
این دو روش ساده میتوانند قبل از باز کردن موتور یا سفارش قطعات، به تعمیرکار و فروشنده قطعات کمک کنند تا مدل موتور را با اطمینان بیشتری تشخیص دهند.
کیت واشرجات و قطعات تعمیر موتور؛ کدام قطعات مشترک هستند؟
یکی از نکات مهم در تعمیر این دو موتور این است که کیت واشرجات قسمت بالای موتور و همچنین کیت واشرجات کامل موتور در شانگهای قدیم و شانگهای جدید یکسان است و تفاوتی ندارد.
این موضوع باعث میشود در بخش واشرها نگرانی بابت تفاوت دو نسل وجود نداشته باشد؛ اما در زمان خرید سایر قطعات تعمیر موتور باید دقت کرد، زیرا همه قطعات بین این دو مدل مشترک نیستند.
مهمترین تفاوتی که به چشم نمیآید ولی میتواند دردسرساز باشد؛ تغییر سیستم پیچ و مهره موتور
یکی از تفاوتهای مهم بین شانگهای قدیم و شانگهای جدید که در نگاه اول قابل تشخیص نیست، تغییر در سیستم پیچ و مهره موتور است.
در موتور قدیم، پیچها در بازار بیشتر با نام رزوه آمریکایی شناخته میشوند، اما در موتور جدید سیستم رزوهها تغییر کرده و از رزوه متریک (که در بازار به آن رزوه آلمانی هم گفته میشود) استفاده شده است.
این تغییر شاید کوچک به نظر برسد، اما هنگام تعمیر اساسی موتور اهمیت زیادی پیدا میکند. حتی در مواردی که بعضی قطعات اصلی مانند بلوک سیلندر موتور بین دو نسل مشترک هستند، هنگام مونتاژ نمیتوان پیچ و مهرهها را بدون توجه به مدل موتور جابهجا کرد.
این موضوع یکی از نکاتی است که معمولاً تا زمان باز شدن موتور یا شروع مونتاژ مشخص نمیشود و میتواند باعث تأخیر در تعمیر، نیاز به تهیه دوباره قطعات و افزایش هزینهها شود.
به همین دلیل، شناخت تفاوت سیستم پیچ و مهرهها یکی از نکات مهم برای تعمیرکاران و فروشندگان قطعات موتورهای شانگهای است.
جمعبندی
شانگهای جدید (SC11CB) ادامه مسیر موفق شانگهای قدیم (C6121) است؛ موتوری که سالها به دلیل دوام و سادگی تعمیر در لودرها و ماشینآلات راهسازی مورد استفاده قرار گرفت.
شرکت شانگهای دیزل با همکاری مهندسان آلمانی FEV تلاش کرد این تجربه موفق را با فناوریهای جدیدتر ترکیب کند؛ نتیجه این همکاری، موتوری با هدف راندمان بالاتر، مصرف سوخت کمتر و آلایندگی پایینتر بود.
با وجود حفظ بخشهایی از ساختار اصلی موتور قدیم، شانگهای جدید در قسمتهای مهمی مانند سیستم سوخترسانی، سرسیلندر، پیستون موتور، رینگ موتور و توربوشارژر تغییرات قابل توجهی دارد؛ به همین دلیل شناخت تفاوتهای این دو نسل برای تعمیرکاران و فعالان قطعات یدکی اهمیت زیادی دارد.
