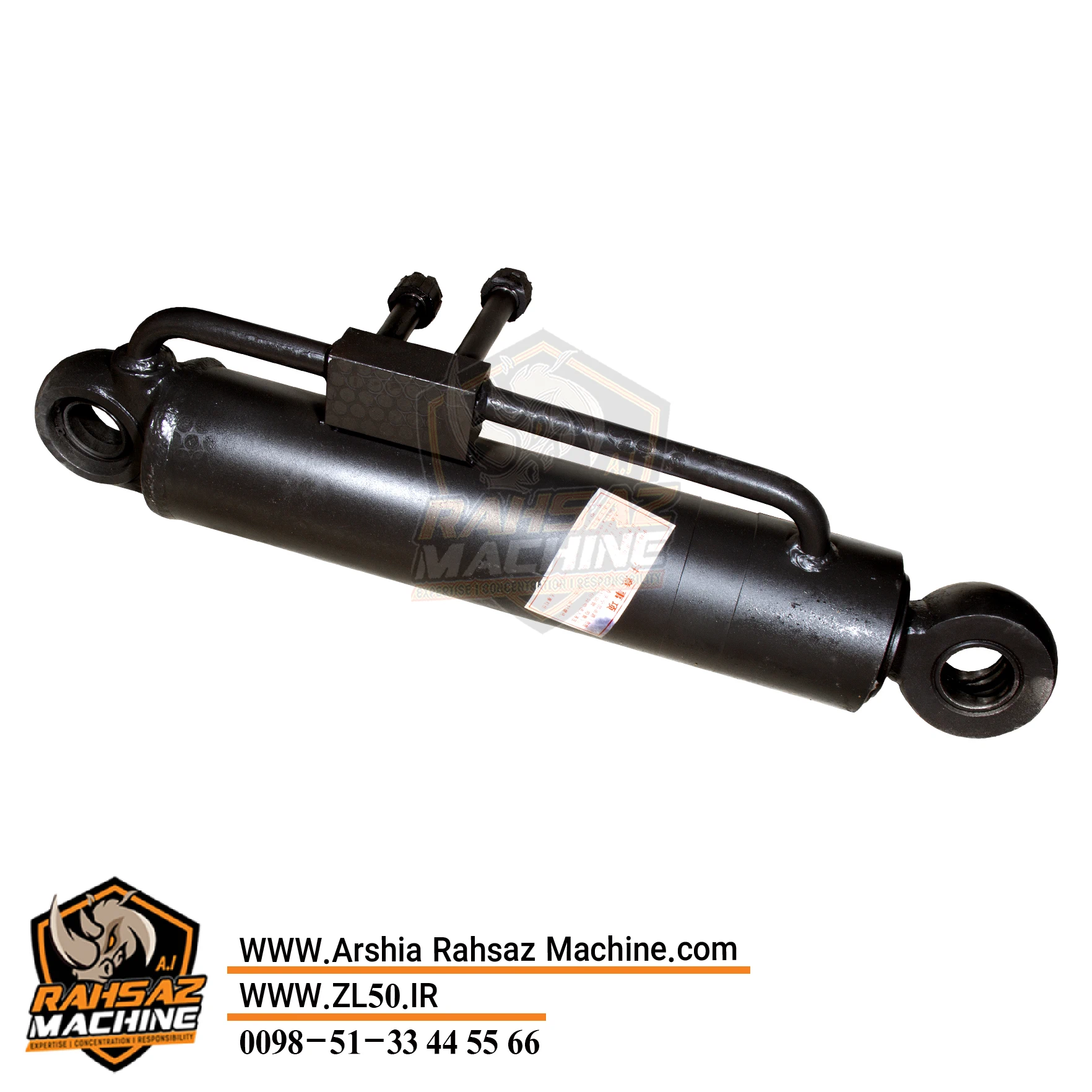

جک فرمان سمت راست یکی از قطعات هیدرولیکی مهم در سیستم فرمان لودرهای چینی XCMG است. این قطعه با دریافت فشار روغن هیدرولیک، نیروی لازم برای حرکت مکانیزم فرمان را ایجاد میکند و در تغییر جهت لودر نقش دارد.
در لودرهای چرخلاستیکی، سیستم فرمان باید بتواند در شرایط مختلف کاری، از حرکت در مسیر مستقیم گرفته تا مانور در فضاهای محدود و جابهجایی بار، واکنش مناسبی به فرمان اپراتور نشان دهد. جک فرمان یکی از اجزای اصلی است که این حرکت را از سیستم هیدرولیک به بخش مکانیکی فرمان منتقل میکند.
جک سمت راست بهطور مشخص برای موقعیت نصب سمت راست سیستم فرمان طراحی شده است؛ بنابراین هنگام تعویض آن، علاوه بر نوع لودر و سیستم هیدرولیک، باید جهت نصب قطعه نیز مورد توجه قرار گیرد.
کاربرد جک فرمان سمت راست لودر XCMG
مهمترین وظیفه جک فرمان، ایجاد حرکت خطی برای تغییر وضعیت بخشهای متحرک سیستم فرمان است. هنگامی که اپراتور فرمان لودر را میچرخاند، مدار هیدرولیک فرمان روغن تحت فشار را به سمت مناسب جک هدایت میکند. فشار روغن باعث حرکت پیستون و میله جک شده و این حرکت به مکانیزم فرمان منتقل میشود.
به همین دلیل، جک فرمان سمت راست لودر چینی XCMG در موارد زیر نقش مهمی دارد:
تغییر جهت حرکت لودر
انتقال نیروی هیدرولیکی به مکانیزم فرمان
کمک به چرخش و مانور لودر
ایجاد حرکت کنترلشده در سیستم فرمان
حفظ عملکرد مناسب فرمان در شرایط کاری مختلف
عملکرد صحیح این قطعه برای لودرهایی که در محیطهای عمرانی، معادن، پروژههای راهسازی و عملیات جابهجایی مواد فعالیت میکنند اهمیت زیادی دارد؛ زیرا فرمانپذیری نامناسب میتواند کنترل دستگاه را دشوار کرده و بهرهوری و ایمنی عملیات را تحت تأثیر قرار دهد.
نحوه عملکرد جک فرمان سمت راست
جک فرمان یک عملگر هیدرولیکی است. درون بدنه آن، قطعاتی مانند سیلندر، پیستون، میله جک و مجموعه آببندی قرار دارند. روغن هیدرولیک تحت فشار وارد محفظه مربوطه شده و به سطح پیستون نیرو وارد میکند.
با تغییر مسیر جریان روغن، پیستون در داخل سیلندر حرکت میکند. این حرکت به میله جک منتقل شده و در نهایت مکانیزم فرمان را جابهجا میکند. به این ترتیب، نیروی تولیدشده توسط مدار هیدرولیک به حرکت مکانیکی مورد نیاز برای فرمان دادن به لودر تبدیل میشود.
در یک جک فرمان سالم، حرکت پیستون باید کنترلشده و بدون گیرکردن، ضربه غیرعادی یا نشتی روغن انجام شود. هرگونه اختلال در آببندی یا سطح داخلی سیلندر میتواند باعث کاهش راندمان جک و ایجاد مشکل در عملکرد فرمان شود.
علائم خرابی جک فرمان سمت راست لودر
خرابی جک فرمان همیشه به یک شکل ظاهر نمیشود و بسته به نوع آسیب، ممکن است علائم مختلفی ایجاد شود. برخی از مهمترین نشانههایی که میتوانند به وجود مشکل در جک فرمان اشاره داشته باشند عبارتاند از:
۱. نشتی روغن هیدرولیک
مشاهده روغن در اطراف میله جک، محل آببندی یا اتصالات میتواند نشانه آسیبدیدگی کاسهنمدها و سایر اجزای آببندی باشد. نشتی روغن علاوه بر کاهش عملکرد جک، میتواند باعث افت سطح روغن سیستم هیدرولیک نیز شود.
۲. کاهش قدرت فرمان
اگر جک نتواند فشار هیدرولیکی را بهدرستی به حرکت تبدیل کند، فرمان ممکن است قدرت و پاسخگویی طبیعی خود را از دست بدهد. این مشکل بهخصوص هنگام مانور دادن یا کار با دستگاه تحت بار بیشتر احساس میشود.
۳. حرکت نامنظم یا ضربهای
حرکت غیرعادی میله جک، تأخیر در پاسخ به فرمان یا ایجاد ضربه هنگام تغییر جهت میتواند ناشی از وجود مشکل در جک، آببندی، ورود هوا به مدار یا سایر بخشهای سیستم هیدرولیک باشد.
۴. لقی یا حرکت غیرطبیعی
وجود لقی در میله جک یا اتصالات آن میتواند عملکرد سیستم فرمان را تحت تأثیر قرار دهد و در صورت ادامه کار، باعث آسیب بیشتر به قطعات مرتبط شود.
۵. کاهش دقت فرمانپذیری
اگر لودر با فرمان دادن بهدرستی و متناسب با حرکت فرمان تغییر جهت ندهد، لازم است سیستم فرمان و جکهای مربوطه بررسی شوند.
توجه داشته باشید که برخی از این علائم ممکن است در اثر خرابی سایر اجزای سیستم فرمان یا هیدرولیک نیز ایجاد شوند. بنابراین تشخیص نهایی باید با بررسی کامل سیستم انجام شود.
علتهای خرابی جک فرمان لودر XCMG
جک فرمان معمولاً در شرایط کاری سنگین قرار دارد و عواملی مانند فشار هیدرولیکی، آلودگی روغن، گردوغبار و بارهای مکانیکی میتوانند روی عمر آن تأثیر بگذارند.
مهمترین دلایل خرابی عبارتاند از:
فرسودگی طبیعی قطعات آببندی
ورود گردوغبار و آلودگی به مجموعه جک
استفاده از روغن هیدرولیک نامناسب یا آلوده
وجود ذرات و براده در مدار هیدرولیک
آسیب دیدن یا خم شدن میله جک
ایجاد خط و خوردگی روی سطح میله یا داخل سیلندر
وارد شدن ضربه یا بار غیرعادی به سیستم فرمان
نصب نادرست قطعه
بیتوجهی به سرویس و نگهداری سیستم هیدرولیک
کیفیت روغن هیدرولیک اهمیت ویژهای دارد؛ زیرا آلودگی موجود در روغن میتواند علاوه بر جک فرمان، به شیرها، پمپ و سایر اجزای مدار هیدرولیک نیز آسیب وارد کند.
نکات مهم هنگام خرید جک فرمان سمت راست لودر چینی XCMG
انتخاب جک فرمان مناسب تنها بر اساس ظاهر قطعه انجام نمیشود. این قطعه باید از نظر ابعاد، محل نصب، مشخصات فنی و سازگاری با سیستم فرمان دستگاه مطابقت داشته باشد.
هنگام خرید جک فرمان سمت راست لودر XCMG بهتر است موارد زیر بررسی شود:
توجه به سمت نصب
در اینجا مشخصاً صحبت از جک فرمان سمت راست است. بنابراین جهت نصب قطعه باید با جک مورد نیاز دستگاه مطابقت داشته باشد.
تطبیق با مدل و مشخصات دستگاه
مدل دقیق لودر، نوع سیستم فرمان و مشخصات فنی دستگاه باید هنگام سفارش در اختیار فروشنده قرار گیرد تا قطعه مناسب انتخاب شود.
بررسی کیفیت ساخت
سطح میله جک باید کیفیت مناسبی داشته باشد و در آن آثار ضربه، خوردگی، خطوخش عمیق یا تغییر شکل مشاهده نشود. کیفیت بدنه و محلهای اتصال نیز اهمیت زیادی دارد.
توجه به کیفیت آببندی
کاسهنمدها و سایر اجزای آببندی باید متناسب با فشار و شرایط کاری سیستم هیدرولیک انتخاب شده باشند. آببندی ضعیف میتواند خیلی زود باعث نشتی و افت عملکرد شود.
خرید از تأمینکننده معتبر
با توجه به اهمیت جک فرمان در کنترل دستگاه، بهتر است قطعه از مجموعهای تهیه شود که در زمینه تأمین لوازم یدکی لودرهای چینی تخصص داشته باشد و بتواند قطعه را از نظر مشخصات و سازگاری با دستگاه بررسی کند.
نکات نگهداری جک فرمان
نگهداری صحیح جک فرمان میتواند از خرابی زودهنگام آن جلوگیری کند و عمر مفید مجموعه فرمان را افزایش دهد.
برای مراقبت بهتر از جک فرمان لودر، موارد زیر اهمیت دارند:
وضعیت روغن هیدرولیک را بهصورت دورهای بررسی کنید.
از ورود گردوغبار و آلودگی به اطراف میله جک جلوگیری کنید.
وجود نشتی روغن در اطراف جک را جدی بگیرید.
سطح میله جک را از نظر خطوخش، خوردگی و خمشدگی بررسی کنید.
سرویس و تعویض روغن هیدرولیک را مطابق برنامه نگهداری دستگاه انجام دهید.
در صورت مشاهده تغییر در عملکرد فرمان، سیستم را پیش از ادامه کار بررسی کنید.
از وارد کردن ضربه و بار غیرعادی به مجموعه فرمان خودداری کنید.
متریال و روش ساخت جک فرمان
جک فرمان هیدرولیکی معمولاً از ترکیبی از فولاد و آلیاژهای مقاوم فلزی ساخته میشود تا بتواند فشارهای هیدرولیکی و نیروهای مکانیکی واردشده در زمان کار لودر را تحمل کند. بدنه یا سیلندر جک به دقت ماشینکاری میشود تا سطح داخلی مناسبی برای حرکت پیستون و عملکرد صحیح آببندی ایجاد شود.
میله جک نیز معمولاً از فولاد مقاوم ساخته شده و سطح آن برای افزایش مقاومت در برابر سایش و خوردگی تحت عملیات تکمیلی و پرداخت مناسب قرار میگیرد. پیستون، بوشها، آببندها و سایر اجزای داخلی نیز با تلرانسهای مشخص تولید و مونتاژ میشوند تا جک بتواند فشار روغن را با کمترین میزان نشتی به حرکت مکانیکی تبدیل کند.
کیفیت ماشینکاری، دقت ابعادی، کیفیت سطح میله و سیلندر و همچنین کیفیت مجموعه آببندی، از عوامل مهم در دوام و عملکرد یک جک فرمان هستند.
جمعبندی
جک فرمان سمت راست لودر چینی XCMG یکی از اجزای مهم سیستم فرمان هیدرولیکی است که وظیفه تبدیل فشار روغن هیدرولیک به حرکت مکانیکی مورد نیاز برای تغییر جهت لودر را بر عهده دارد. نشتی روغن، کاهش قدرت فرمان، حرکت نامنظم و کاهش دقت فرمانپذیری از جمله علائمی هستند که میتوانند نیاز به بررسی این قطعه را نشان دهند.
انتخاب جک فرمان مناسب باید با توجه به سمت نصب، مدل و مشخصات لودر، کیفیت ساخت و سازگاری قطعه با سیستم هیدرولیک دستگاه انجام شود. استفاده از قطعه باکیفیت و نگهداری صحیح سیستم هیدرولیک نیز نقش مهمی در افزایش عمر مفید جک و مجموعه فرمان دارد.
