نقشهٔ تعاملیشانگهای قدیم C6121

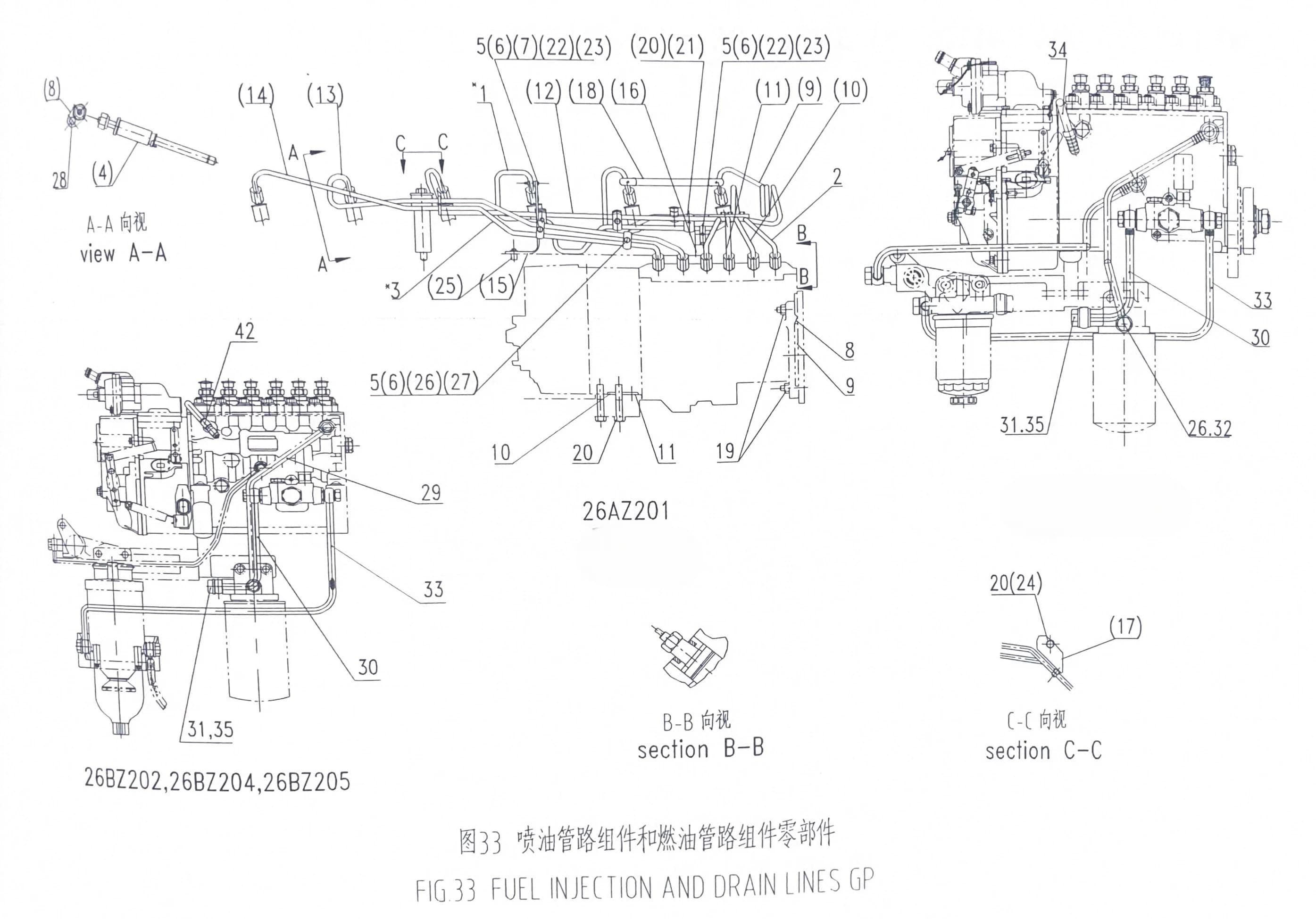

نقشه انفجاری پمپ انژکتور ،لوله فارسونکا و سوزن انژکتور موتور شانگهای دیزل قدیم C6121
نقشه انفجاری مجموعه پمپ انژکتور، لوله فارسونکا و سوزن انژکتور موتور شانگهای دیزل قدیم C6121، محل قرارگیری و ارتباط اجزای سیستم سوخترسانی را نمایش میدهد. این نقشه برای شناسایی دقیق قطعات و انتخاب صحیح آنها کاربرد دارد.
۹ نقطهٔ تعاملی۴۷ بازدید
نقشهٔ فنی — ۹ نقطه
100%
۱قطعهٔ متصل به فروشگاه۲نقطهٔ توضیحیچرخ ماوس یا دکمهها برای بزرگنماییبا دو انگشت بزرگنمایی کنید
دربارهٔ این نقشه
این نقشه محل نصب پمپ انژکتور، لولههای فارسونکا، سوزن انژکتور و اتصالات مرتبط با سیستم سوخترسانی موتور C6121 را نشان میدهد. استفاده از نقشه انفجاری به تطبیق قطعه موردنظر، جلوگیری از انتخاب اشتباه و سفارش دقیق قطعات کمک میکند.
