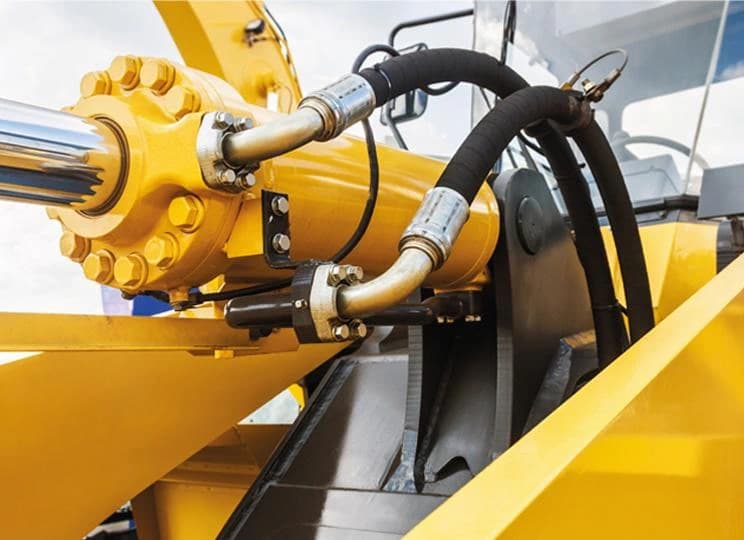

نقشههای فنی سیستم هیدرولیک جک های بالابر و خالی کن لودر
نقشه انفجاری سیستم هیدرولیک لودر برای شناسایی اجزای مدار و مجموعههای هیدرولیکی و محل دقیق قرارگیری قطعات ارائه میشود. در این نقشه میتوان قطعاتی مانند پمپ هیدرولیک، شیر کنترل، جکها، شیلنگها، لولهها، اتصالات، فیلتر، اورینگ و سایر متعلقات سیستم هیدرولیک را بررسی کرد. این نقشه برای تعمیر، عیبیابی، شناسایی قطعات و تأمین لوازم یدکی لودر کاربرد دارد.
