دنده وسط جغجغه گیربکس مکانیکی لودر چینی

معرفی دنده وسط جغجغه

دنده وسط جغجغه گیربکس مکانیکی لودر چینی یکی از قطعات داخلی مجموعه دنده جغجغه (One Way Clutch) است که وظیفه اصلی آن ایجاد امکان چرخش آزاد در یک جهت و قفل شدن در جهت مخالف است.

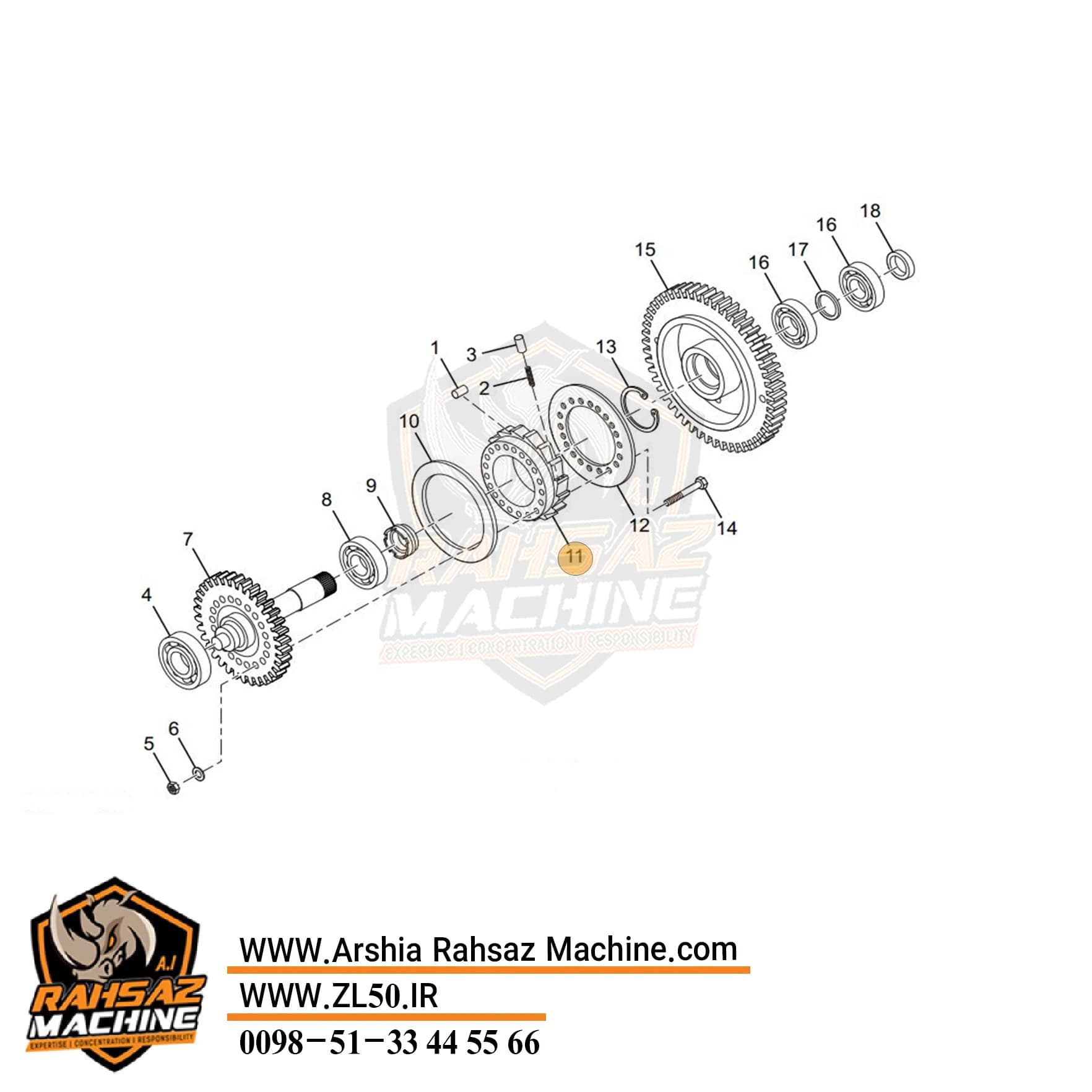

این قطعه به همراه فنر، پین و ساچمه‌ها داخل سیلندر دنده بزرگ‌تر جغجغه قرار می‌گیرد و مجموعه کامل کلاچ یک‌طرفه گیربکس را تشکیل می‌دهد.

دنده جغجغه در اصل یک نوع کلاچ یک‌طرفه مکانیکی (One Way Clutch) است که باعث می‌شود نیرو فقط در جهت مورد نظر منتقل شده و در جهت مخالف، مجموعه آزادانه حرکت کند.

عملکرد دنده وسط جغجغه

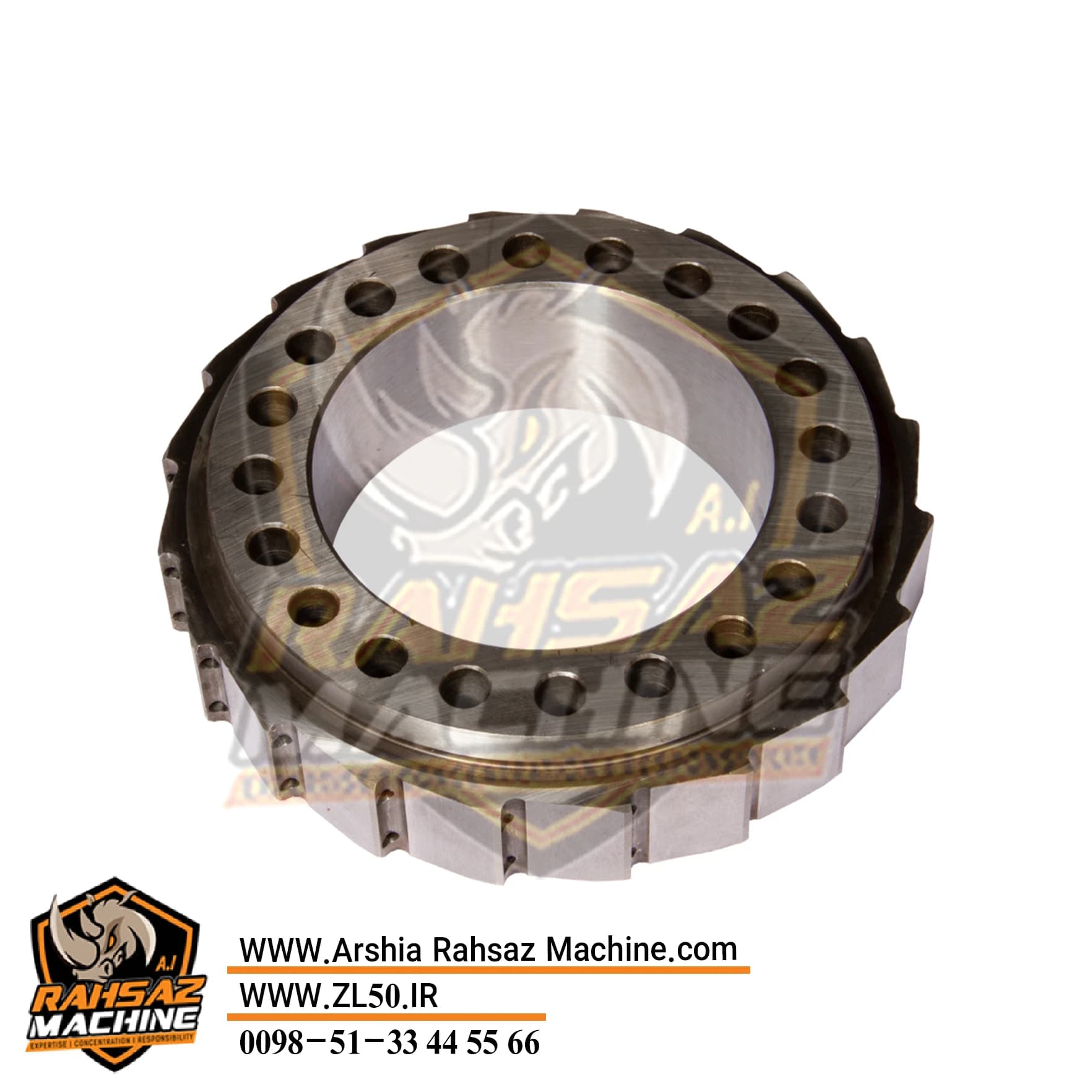

روی بدنه این دنده، شیارها و سوراخ‌های ریزی تعبیه شده است که محل قرارگیری فنر و پین‌ها هستند.

در این سوراخ‌ها:

• فنر قرار می‌گیرد.
• پین روی فنر قرار می‌گیرد.
• هر دو پین و فنر وظیفه هدایت و فشار دادن یک ساچمه را بر عهده دارند.

روی بدنه دنده ۴۰ عدد سوراخ وجود دارد که در هر سوراخ یک مجموعه فنر و پین قرار می‌گیرد.

از آنجا که هر دو پین و فنر یک ساچمه را کنترل می‌کنند، در مجموع:

۴۰ سوراخ → ۲۰ عدد ساچمه

در مجموعه دنده وسط جغجغه استفاده می‌شود.

مکانیزم قفل شدن جغجغه

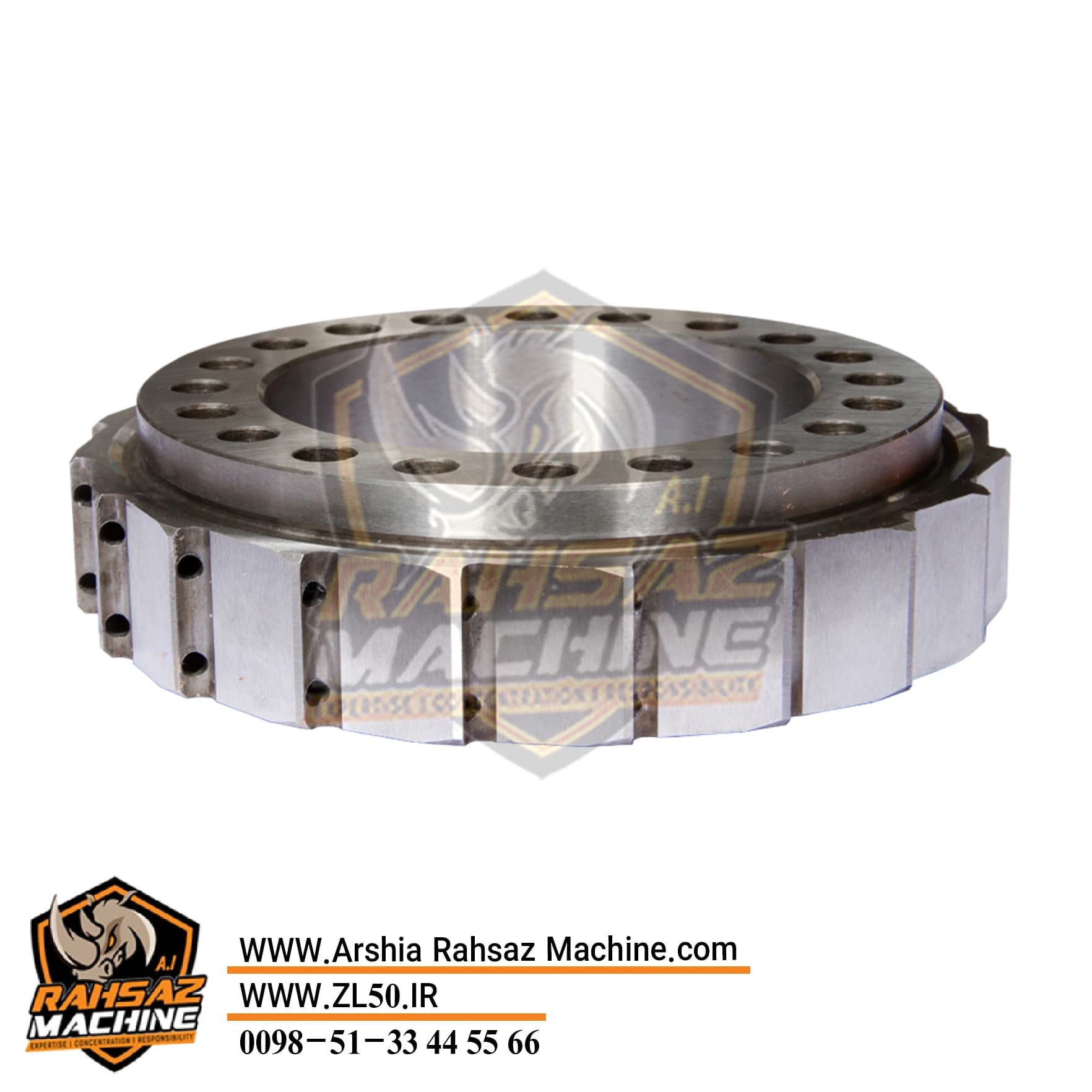

دندانه‌های این قطعه دارای طراحی خاصی هستند؛ به این صورت که سر دندانه‌ها کمی کج و متمایل به یک سمت طراحی شده‌اند تا عملکرد یک‌طرفه را ایجاد کنند.

عملکرد مجموعه:

هنگام چرخش آزاد

وقتی دنده در جهت مخالف عملکرد قفل حرکت می‌کند:

• دنده به سمت پین و فنرها فشار وارد می‌کند.
• ساچمه‌ها به سمت عقب و به طرف فنرها حرکت می‌کنند.
• فنرها فشرده می‌شوند.
• دنده بدون درگیری قفل‌کننده، آزادانه می‌چرخد.

هنگام قفل شدن

وقتی دنده در جهت صحیح انتقال نیرو می‌چرخد:

• فنرها پین‌ها را به جلو فشار می‌دهند.
• پین‌ها ساچمه‌ها را به سمت مسیر قفل شدن هدایت می‌کنند.
• ساچمه‌ها بین دنده‌ها و مسیر داخلی گیر می‌کنند.
• مجموعه قفل شده و نیرو منتقل می‌شود.

وظیفه اصلی دنده وسط جغجغه

این قطعه وظایف زیر را انجام می‌دهد:

• ایجاد عملکرد یک‌طرفه در مجموعه جغجغه
• انتقال نیرو در جهت صحیح
• جلوگیری از برگشت حرکت مجموعه
• همکاری با ساچمه‌ها، پین‌ها و فنرها برای قفل شدن دقیق

مشخصات فنی

• نوع قطعه: دنده وسط جغجغه
• نام انگلیسی: One Way Clutch Center Gear
• سیستم مرتبط: گیربکس مکانیکی لودر
• محل استفاده: مجموعه دنده جغجغه
• تعداد سوراخ بدنه: ۴۰ عدد
• تعداد ساچمه: ۲۰ عدد
• اجزای همراه: فنر، پین و ساچمه

نکات مهم هنگام خرید

قبل از خرید بررسی شود:

• مدل دقیق گیربکس مکانیکی
• تعداد سوراخ‌های بدنه
• تعداد و ابعاد ساچمه‌ها
• شکل دندانه‌ها و زاویه آن‌ها
• سلامت محل قرارگیری فنر و پین
• عدم سایش دندانه‌ها
• تطابق کامل با مجموعه جغجغه دستگاه

خرابی یا سایش این قطعه می‌تواند باعث از بین رفتن عملکرد یک‌طرفه جغجغه و در نتیجه عدم انتقال صحیح نیرو یا ایجاد ضربه و صدای غیرعادی در گیربکس شود.

علائم خرابی

• قفل نکردن دنده جغجغه
• برگشت نیرو در مجموعه انتقال قدرت
• صدای تق‌تق یا ضربه از گیربکس
• سایش دندانه‌ها
• خرابی ساچمه، پین یا فنرهای داخلی

مناسب برای

• گیربکس‌های مکانیکی لودرهای چینی
• لودر ZL50
• ماشین‌آلات راهسازی
• ماشین‌آلات معدنی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) واردکننده و تأمین‌کننده تخصصی لوازم یدکی لودرهای چینی، قطعات یدکی ماشین‌آلات راهسازی و معدنی است. این مجموعه انواع قطعات گیربکس مکانیکی، مجموعه دنده جغجغه، دنده وسط جغجغه، ساچمه جغجغه، پین، فنر، قطعات توربین، قطعات انتقال قدرت و سایر لوازم یدکی لودرهای چینی را تأمین و عرضه می‌کند.

در صورت نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، تعداد سوراخ‌ها، تعداد ساچمه‌ها، ابعاد قطعه و نمونه باز شده از دستگاه وجود دارد تا قطعه کاملاً مطابق نمونه اصلی انتخاب شود.
