ساچمه دنده جغجغه گیربکس مکانیکی لودر چینی
موجود در راهساز ماشین
معرفی کلی
ساچمه دنده جغجغه گیربکس مکانیکی لودر چینی | One Way Clutch Ball
معرفی ساچمه دنده جغجغه
ساچمه دنده جغجغه گیربکس مکانیکی لودر چینی یکی از قطعات کوچک اما بسیار مهم در مجموعه دنده جغجغه (One Way Clutch) است که وظیفه ایجاد عملکرد کلاچ یکطرفه را بر عهده دارد.

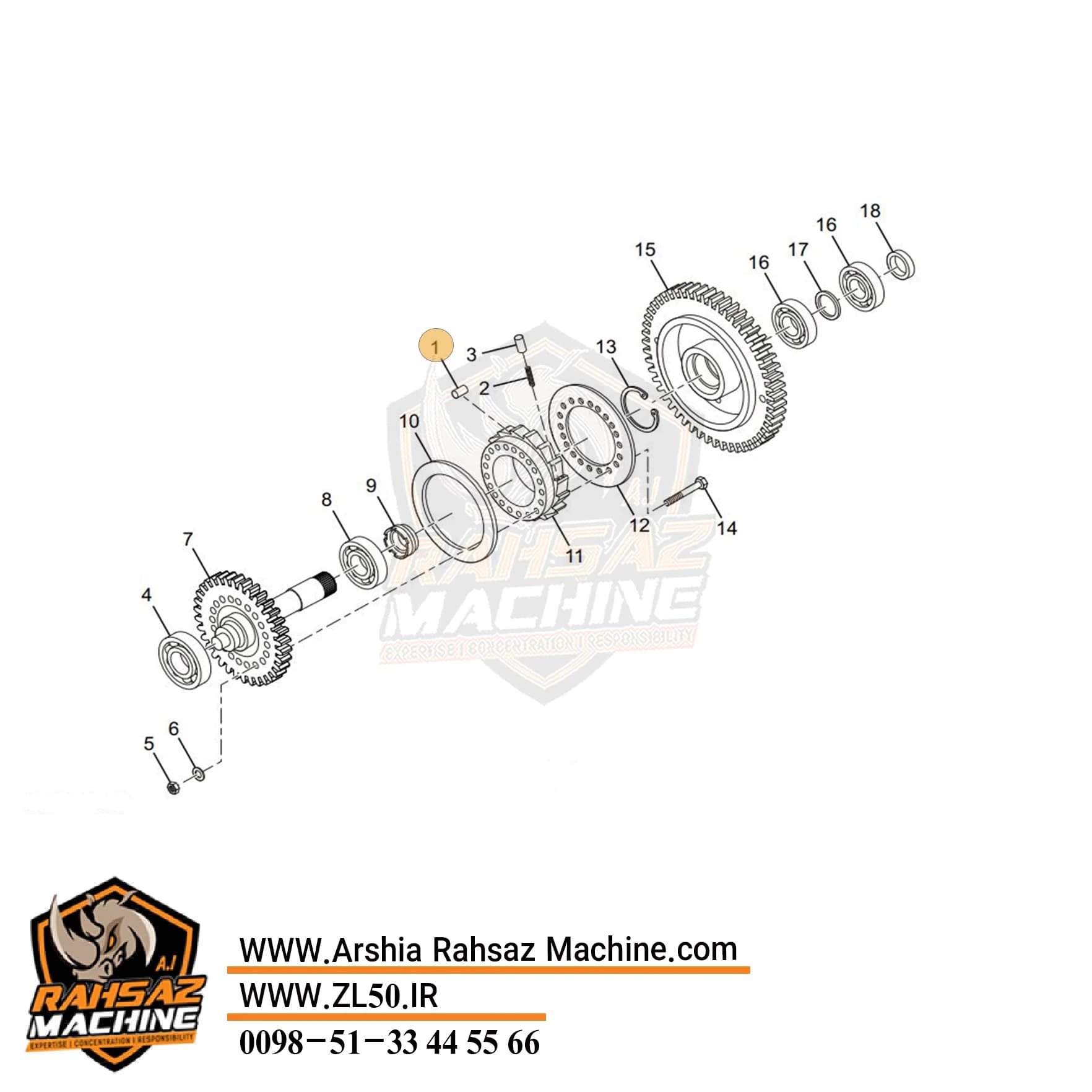

این ساچمهها همراه با پین و فنر دنده جغجغه داخل مجموعه دنده وسط جغجغه قرار میگیرند و باعث میشوند مجموعه در یک جهت آزادانه حرکت کرده و در جهت دیگر قفل شود.
عملکرد ساچمه دنده جغجغه
مکانیزم عملکرد مجموعه به این صورت است:
- در هنگام چرخش آزاد، دنده باعث حرکت ساچمهها به سمت فنرها شده و فنرها فشرده میشوند؛ در نتیجه دنده بدون قفل شدن میچرخد.
- در هنگام چرخش در جهت انتقال نیرو، فنرها پینها را به سمت ساچمهها فشار میدهند و ساچمهها باعث قفل شدن بین دندهها میشوند.
در این حالت، مجموعه جغجغه نیرو را منتقل کرده و مانند یک کلاچ یکطرفه مکانیکی عمل میکند.
تعداد ساچمه در مجموعه جغجغه
در مجموعه دنده وسط جغجغه:
- روی بدنه دنده ۴۰ عدد سوراخ وجود دارد.
- داخل هر سوراخ یک فنر و پین قرار میگیرد.
- هر دو عدد پین و فنر یک ساچمه را هدایت میکنند.
بنابراین مجموعاً:
۴۰ سوراخ → ۲۰ عدد ساچمه
در مجموعه دنده وسط جغجغه استفاده میشود.
وظیفه اصلی ساچمه جغجغه
این قطعه وظایف زیر را انجام میدهد:
- ایجاد نقطه تماس برای قفل شدن مجموعه جغجغه
- انتقال نیرو در زمان درگیری یکطرفه
- همکاری با پین و فنر برای عملکرد صحیح کلاچ یکطرفه
- تحمل فشار و ضربههای ناشی از انتقال گشتاور
مشخصات فنی
- نوع قطعه: ساچمه دنده جغجغه
- نام انگلیسی: One Way Clutch Ball
- محل استفاده: مجموعه دنده جغجغه گیربکس مکانیکی
- اجزای مرتبط:
- دنده وسط جغجغه
- پین جغجغه
- فنر جغجغه
- سیلندر دنده جغجغه
- جنس: فولاد آلیاژی سختکاری شده مقاوم به سایش و فشار ضربهای
نکات مهم هنگام خرید
قبل از خرید بررسی شود:
- قطر دقیق ساچمه
- تعداد مورد نیاز (معمولاً ۲۰ عدد برای دنده وسط جغجغه)
- سلامت سطح ساچمه و نبود خوردگی یا تختشدگی
- تطابق با پین و فنر مجموعه جغجغه
- مطابقت کامل با نمونه باز شده از دستگاه
استفاده از ساچمه نامناسب یا ساییده باعث میشود قفل شدن دنده جغجغه کامل انجام نشده و انتقال نیرو دچار مشکل شود.
علائم خرابی
خرابی یا سایش ساچمه جغجغه میتواند باعث شود:
- قفل نکردن دنده جغجغه
- برگشت نیرو در مجموعه انتقال قدرت
- صدای تقتق از گیربکس
- لغزش مجموعه جغجغه
- آسیب به پین و فنرها
مناسب برای
- گیربکسهای مکانیکی لودرهای چینی
- لودر ZL50
- مجموعه دنده جغجغه ماشینآلات راهسازی
- ماشینآلات معدنی مجهز به گیربکس مکانیکی
راهساز ماشین (عرشیا ایرانیان)
راهساز ماشین (عرشیا ایرانیان) تأمینکننده تخصصی لوازم یدکی لودرهای چینی، قطعات یدکی ماشینآلات راهسازی و معدنی است. این مجموعه انواع قطعات گیربکس مکانیکی، مجموعه دنده جغجغه، ساچمه جغجغه، پین، فنر، دنده وسط جغجغه، قطعات توربین، کاریر گیربکس و سایر قطعات یدکی لودرهای چینی را تأمین و عرضه میکند.
