صفحه گرافیت دنده دو گیربکس مکانیکی لودر چینی
موجود در راهساز ماشین
معرفی کلی
صفحه گرافیت دنده دو گیربکس مکانیکی لودر چینی ZL50 | Second Gear Graphite Clutch Plate
معرفی صفحه گرافیت دنده دو
صفحه گرافیت دنده دو گیربکس مکانیکی لودر چینی ZL50 یکی از قطعات مجموعه کلاچ دنده دو گیربکس مکانیکی است که وظیفه انتقال نیرو و ایجاد درگیری مناسب بین اجزای کلاچ را بر عهده دارد.
در گیربکسهای مکانیکی لودرهای چینی، صفحههای گرافیت دنده دو در دو نوع اصلی دیده میشوند که تفاوت آنها در نحوه اتصال به شافت دنده دو و دنده سوراخدار است.
انواع صفحه گرافیت دنده دو
مدل اول: صفحه گرافیت سوراخدار
در این مدل:
- روی بدنه صفحه و نزدیک مرکز، تعدادی سوراخ تعبیه شده است.
- شافت دنده دو مستقیماً از طریق همین سوراخها به صفحه متصل میشود.
در این نوع طراحی، انتقال نیرو به صورت مستقیم بین شافت دنده دو و صفحه گرافیت انجام میشود.

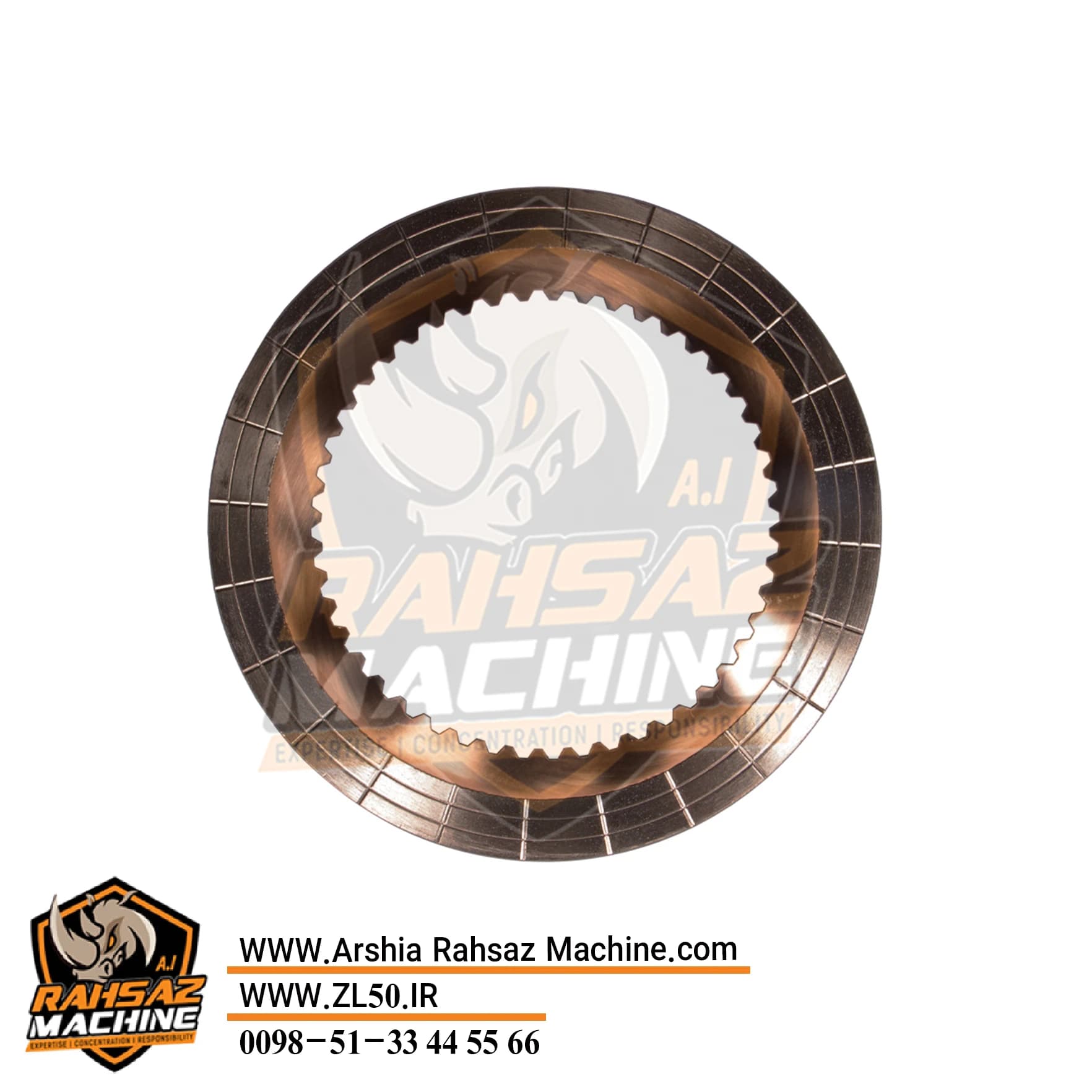

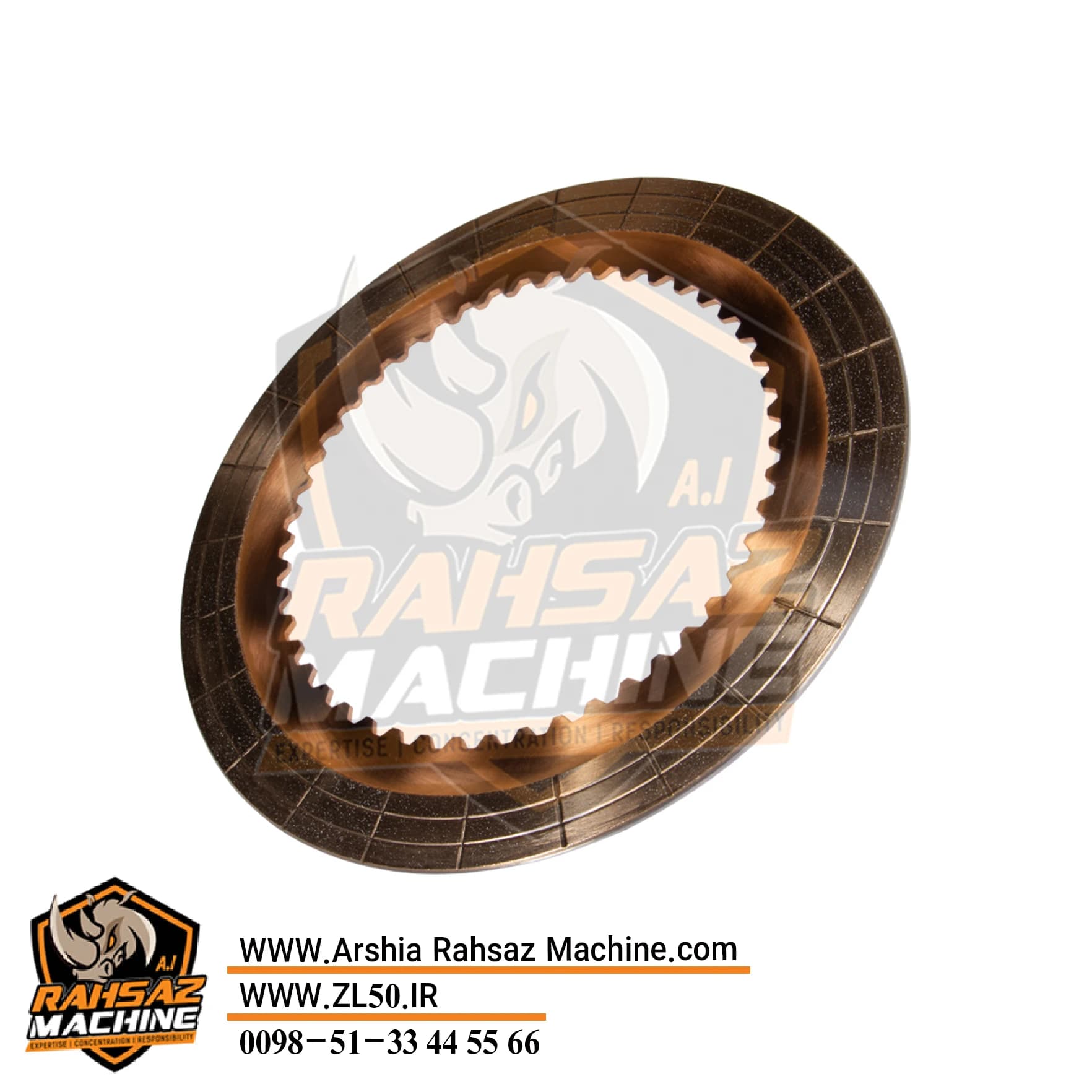

مدل دوم: صفحه گرافیت دندانهدار
در این مدل:
- قسمت داخلی صفحه گرافیت دارای دندانههای داخلی (Spline) است.
- این دندانهها با دنده سوراخدار کلاچ دنده دو درگیر میشوند.
- دنده سوراخدار نیز نیرو را به شافت دنده دو منتقل میکند.
در این نوع، انتقال نیرو به صورت غیرمستقیم و از طریق مجموعه دنده سوراخدار انجام میشود.
عملکرد صفحه گرافیت دنده دو
وظایف اصلی این قطعه:
- ایجاد سطح اصطکاکی مناسب در کلاچ دنده دو
- انتقال نیرو هنگام درگیری کلاچ
- کمک به عملکرد صحیح تعویض دنده دو
- تحمل فشار و حرارت ناشی از درگیری صفحات کلاچ
را بر عهده دارد.
مشخصات فنی
- نوع قطعه: صفحه گرافیت کلاچ دنده دو
- نام انگلیسی: Second Gear Graphite Clutch Plate
- مناسب برای: گیربکس مکانیکی لودرهای چینی ZL50
- محل استفاده: مجموعه کلاچ دنده دو
- سیستم مرتبط: گیربکس مکانیکی و انتقال قدرت
- جنس: متریال گرافیتی مقاوم به اصطکاک، حرارت و فشار روغن گیربکس
نکات مهم هنگام خرید
قبل از خرید بررسی شود:
- نوع صفحه گرافیت (سوراخدار یا دندانهدار)
- تعداد و ابعاد سوراخها
- نوع اتصال به شافت دنده دو
- هماهنگی با دنده سوراخدار کلاچ دنده دو
- مطابقت کامل با نمونه باز شده از گیربکس
در تعمیر اساسی گیربکس مکانیکی لودر چینی ZL50، انتخاب نوع صحیح صفحه گرافیت اهمیت زیادی دارد، زیرا دو مدل از نظر ظاهری و نحوه انتقال نیرو با یکدیگر متفاوت هستند.
مناسب برای
- گیربکس مکانیکی لودرهای چینی ZL50
- مجموعه کلاچ دنده دو
- ماشینآلات راهسازی و معدنی مجهز به گیربکس مکانیکی مشابه
راهساز ماشین (عرشیا ایرانیان)
راهساز ماشین (عرشیا ایرانیان) تأمینکننده تخصصی قطعات گیربکس مکانیکی لودرهای چینی، صفحه گرافیت کلاچ، دنده سوراخدار، شافت دنده دو، قطعات توربین، کاریر، دندهها و سایر قطعات تعمیراتی ماشینآلات راهسازی و معدنی است.
