دنده مرحله یک و دو توربین گیربکس مکانیکی لودر

معرفی دنده مرحله یک و دو توربین

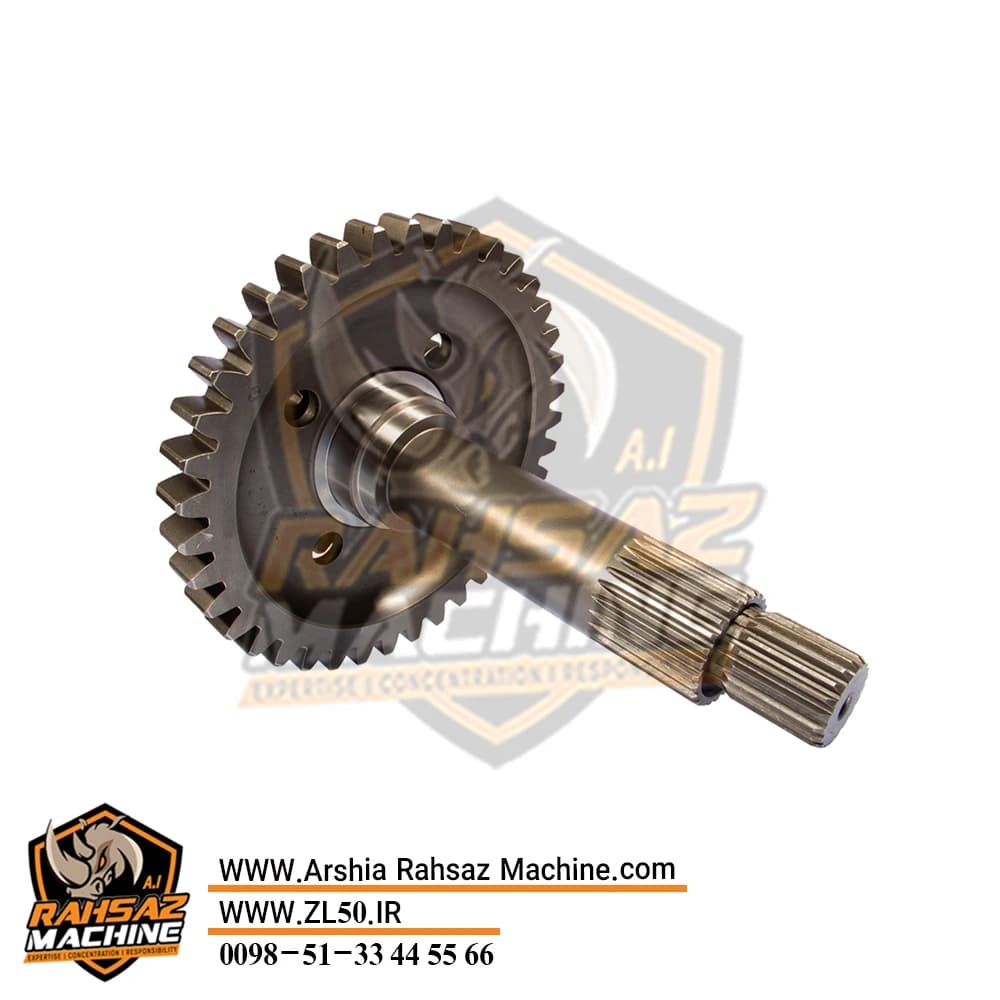

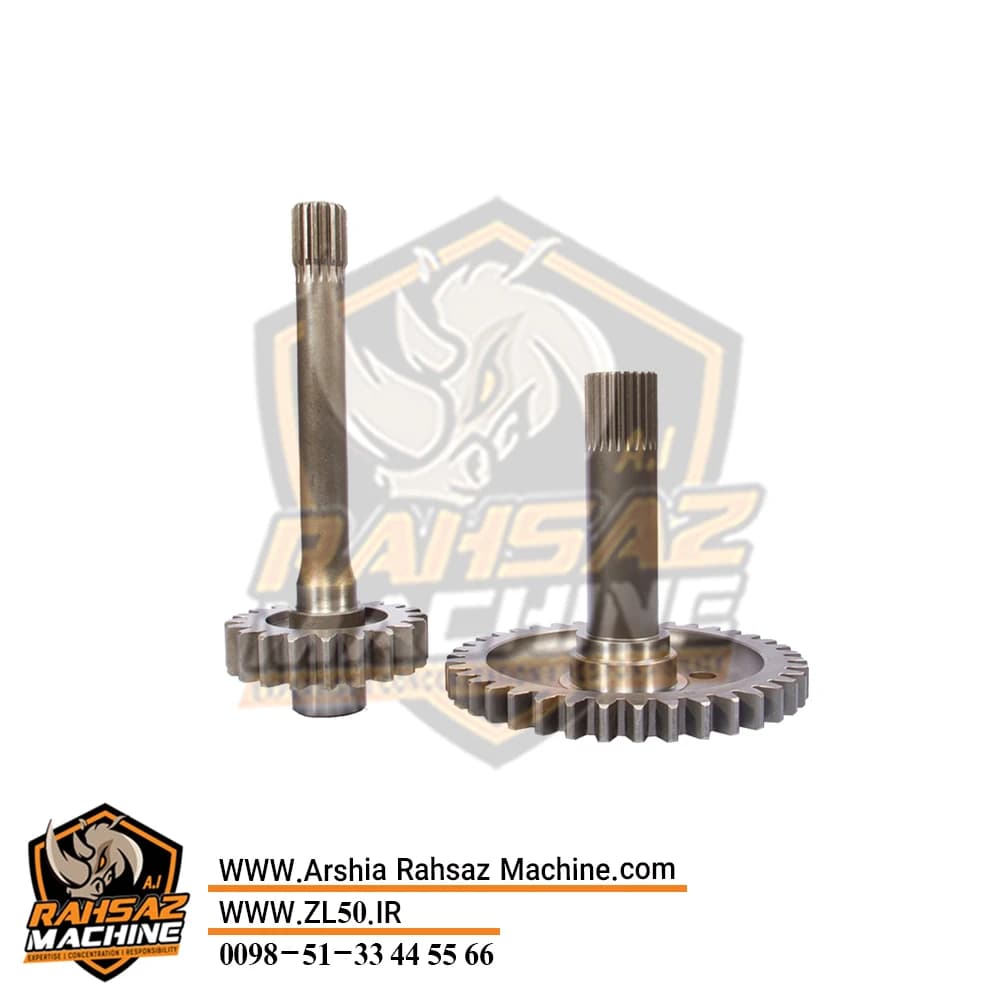

دنده مرحله یک و دو توربین گیربکس مکانیکی لودر چینی ZL50 یکی از قطعات مجموعه توربین گیربکس مکانیکی است که وظیفه انتقال نیرو از پره‌های توربین به مجموعه دنده جغجغه گیربکس را بر عهده دارد.

این دنده‌ها از قسمت هزارخار (Spline) مستقیماً داخل پره دوبل یا پره‌های مرحله یک و دو توربین قرار می‌گیرند و نیروی دریافت‌شده از توربین را به دنده جغجغه منتقل می‌کنند.

عملکرد دنده مرحله یک و دو توربین

در مجموعه توربین گیربکس مکانیکی، دنده‌های مرحله یک و دو وظیفه انتقال گشتاور تولیدشده توسط توربین را بر عهده دارند.

مسیر انتقال نیرو:

پره‌های مرحله یک و دو توربین → هزارخار دنده مرحله یک و دو → دنده جغجغه گیربکس → مجموعه انتقال قدرت

وظایف اصلی این قطعه:

• انتقال گشتاور از پره‌های توربین به دنده جغجغه
• ایجاد اتصال مکانیکی بین توربین و گیربکس
• تحمل نیروی چرخشی و فشار ناشی از تغییر بار
• کمک به انتقال صحیح قدرت در زمان حرکت لودر

مشخصات فنی

• نوع قطعه: دنده مرحله یک و دو توربین
• نام انگلیسی: Stage 1 & Stage 2 Turbine Gear
• مناسب برای: گیربکس مکانیکی لودرهای چینی ZL50
• محل نصب: مجموعه توربین گیربکس
• بخش درگیر: هزارخار پره توربین و دنده جغجغه
• کاربرد: انتقال نیرو از توربین به گیربکس
• جنس: فولاد آلیاژی مقاوم به سایش، فشار و انتقال گشتاور بالا

علائم خرابی

خرابی یا سایش دنده مرحله یک و دو می‌تواند باعث شود:

• ایجاد صدای غیرعادی از مجموعه توربین
• لقی در مسیر انتقال قدرت
• سایش هزارخار محل اتصال
• کاهش انتقال نیرو به دنده جغجغه
• ضعف عملکرد گیربکس

نکات مهم هنگام خرید

قبل از خرید بررسی شود:

• مرحله دنده (مرحله یک یا مرحله دو)
• تعداد و فرم هزارخار
• ابعاد قسمت درگیر با پره توربین
• تعداد دندانه‌ها
• طول و قطر دنده
• مطابقت کامل با نمونه باز شده از دستگاه

به دلیل تفاوت طراحی توربین‌های گیربکس مکانیکی لودرهای چینی، دنده مرحله یک و دو ممکن است از نظر ابعاد و تعداد دندانه با یکدیگر تفاوت داشته باشند و قابل جایگزینی مستقیم نباشند.

مناسب برای

• گیربکس مکانیکی لودرهای چینی ZL50
• مجموعه توربین گیربکس
• دنده جغجغه و سیستم انتقال قدرت
• ماشین‌آلات راهسازی و معدنی مجهز به گیربکس مکانیکی مشابه
