چهار شاخه گاردان لودر چینی - 8 پیچ

معرفی چهار شاخه گاردان

چهار شاخه گاردان یکی از قطعات اصلی سیستم انتقال قدرت در لودرهای چینی، ماشین‌آلات راهسازی و معدنی است که در محل اتصال دو شاخه‌های گاردان نصب می‌شود. این قطعه وظیفه انتقال گشتاور بین شفت‌های گاردان را در زوایای مختلف بر عهده دارد و امکان انتقال یکنواخت نیرو را هنگام حرکت، نوسان اکسل و تغییر زاویه بین اجزای سیستم انتقال قدرت فراهم می‌کند.

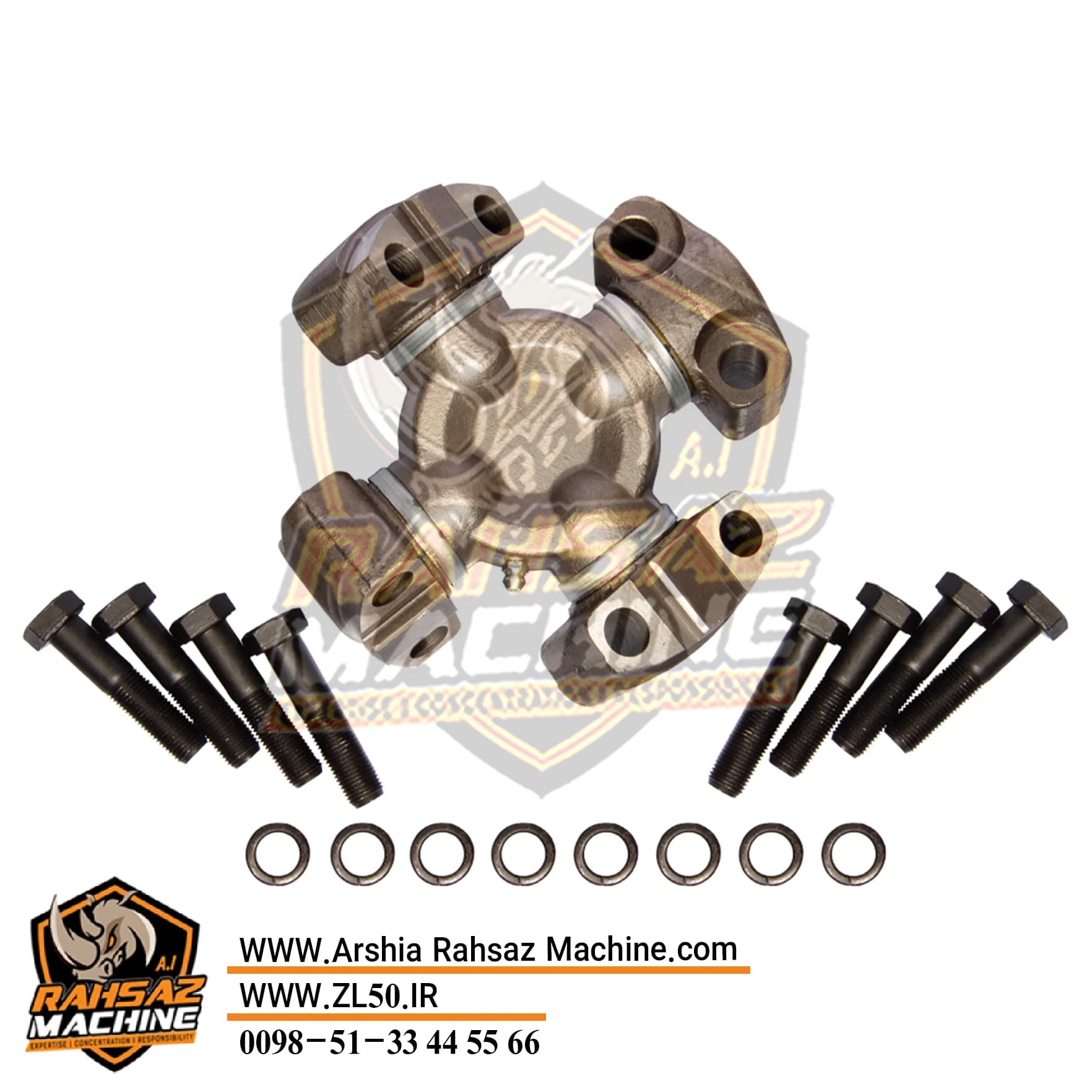

این تیپ از چهار شاخه گاردان به وسیله 8 عدد پیچ به دو شاخه‌های گاردان متصل می‌شود و یکی از رایج‌ترین مدل‌های چهار شاخه مورد استفاده در انواع لودرهای چینی به شمار می‌رود. طراحی این نوع اتصال باعث استحکام مناسب، سهولت در نصب و باز کردن مجموعه گاردان و انتقال مطمئن گشتاور در شرایط کاری سنگین می‌شود.

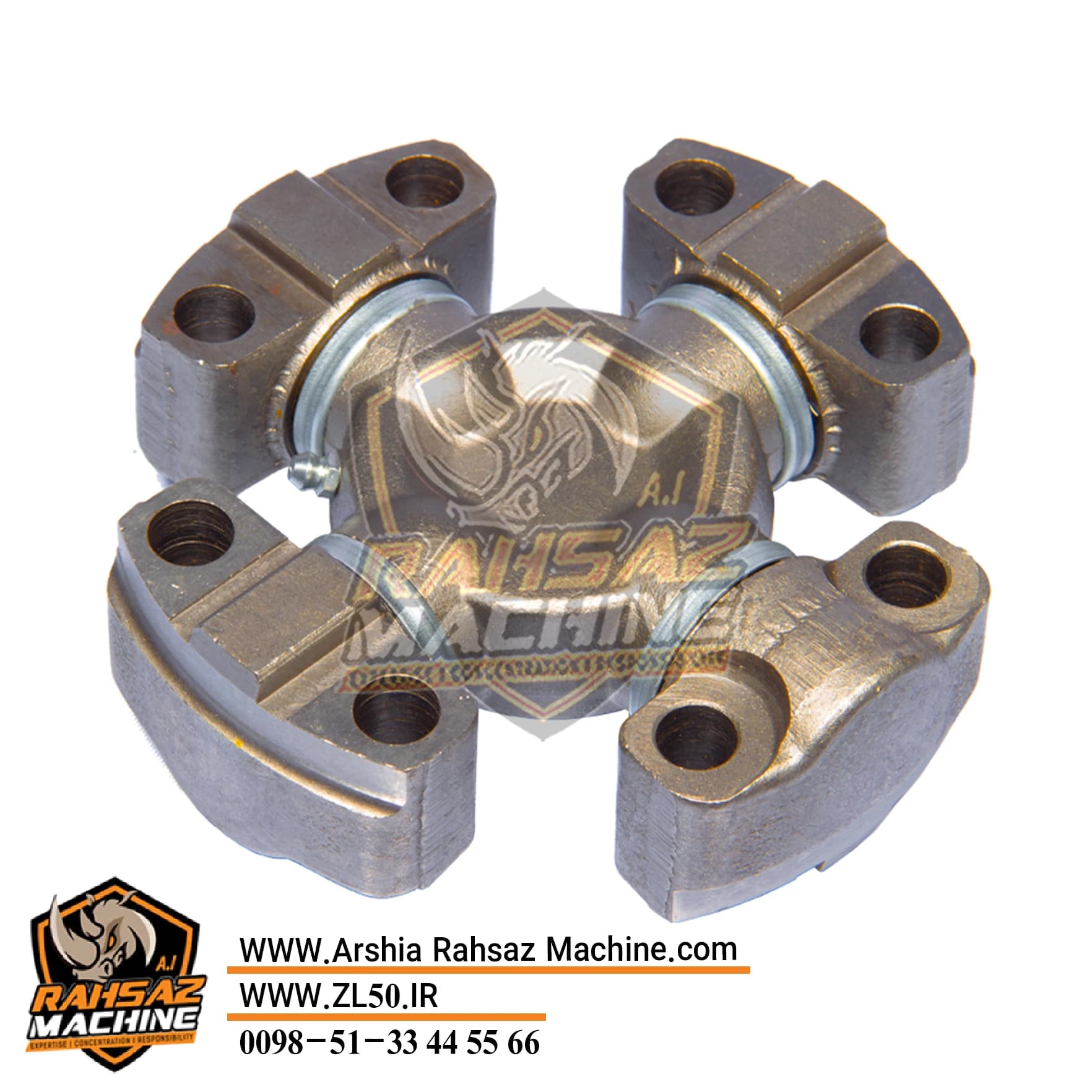

چهار شاخه گاردان از یک بدنه فولادی، چهار بازو، رولبرینگ‌های سوزنی و کاسه‌های بلبرینگ تشکیل شده است. این مجموعه به طور مداوم تحت بارهای پیچشی، ضربه‌ای و ارتعاشات ناشی از عملکرد ماشین قرار دارد؛ بنابراین کیفیت ساخت، سختی مناسب و دقت ماشین‌کاری آن نقش مهمی در افزایش عمر مفید سیستم انتقال قدرت دارد.

کاربرد چهار شاخه گاردان

چهار شاخه گاردان وظیفه انتقال گشتاور بین بخش‌های مختلف سیستم انتقال قدرت را بر عهده دارد و امکان تغییر زاویه بین شفت‌های گاردان را بدون قطع انتقال نیرو فراهم می‌کند.

این قطعه در مجموعه میل گاردان بسیاری از لودرهای چینی و ماشین‌آلات راهسازی و معدنی مورد استفاده قرار می‌گیرد و به دلیل طراحی متداول خود، در مدل‌های مختلف برندهایی مانند XCMG، Lonking، SDLG و سایر لودرهای چینی کاربرد دارد. با این حال، سازگاری دقیق قطعه با مدل دستگاه، نیازمند تطبیق با نمونه نصب‌شده است.

مشخصات فنی

• نوع قطعه: چهار شاخه گاردان
• نام انگلیسی: Universal Joint (U-Joint)
• محل نصب: مجموعه میل گاردان
• نوع اتصال: اتصال به دو شاخه گاردان با 8 عدد پیچ
• سیستم مرتبط: سیستم انتقال قدرت

ابعاد چهار شاخه، قطر کاسه‌ها، فاصله بین کاسه‌ها، نوع پیچ‌ها و سایر مشخصات فنی بسته به مدل گاردان متفاوت بوده و نیازمند تطبیق با نمونه نصب‌شده است.

عملکرد قطعه

چهار شاخه گاردان وظایف زیر را بر عهده دارد:

• انتقال گشتاور بین شفت‌های گاردان
• جبران اختلاف زاویه بین شفت‌های انتقال قدرت
• کاهش ضربات و ارتعاشات ناشی از حرکت مجموعه گاردان
• ایجاد حرکت نرم و یکنواخت در سیستم انتقال قدرت
• تحمل بارهای پیچشی و ضربه‌ای در شرایط کاری سنگین

علائم خرابی چهار شاخه گاردان

خرابی یا فرسودگی این قطعه می‌تواند باعث بروز مشکلات زیر شود:

• ایجاد لقی در مفصل گاردان
• شنیده شدن صدای تقه یا ضربه هنگام حرکت
• لرزش در میل گاردان
• خرابی رولبرینگ‌های سوزنی
• گیر کردن مفصل گاردان
• شکستگی چهار شاخه یا کاسه‌ها در اثر بارگذاری شدید

در صورت مشاهده این علائم، بهتر است وضعیت چهار شاخه، رولبرینگ‌ها، دو شاخه‌های گاردان و پیچ‌های اتصال نیز بررسی شوند.

نکات مهم هنگام خرید

برای انتخاب صحیح چهار شاخه گاردان، موارد زیر باید بررسی شود:

• قطر کاسه‌های چهار شاخه
• فاصله بین کاسه‌ها
• نوع اتصال 8 پیچه
• ابعاد دو شاخه گاردان
• مدل دستگاه
• شماره فنی قطعه (در صورت وجود)
• تطبیق کامل با نمونه نصب‌شده

از آنجا که چهار شاخه‌های گاردان در ابعاد مختلف تولید می‌شوند، صرف مشابه بودن ظاهر قطعه برای انتخاب صحیح کافی نیست و تمامی ابعاد و مشخصات باید با نمونه اصلی مطابقت داشته باشد.

مناسب برای

• لودرهای چینی
• ماشین‌آلات راهسازی
• ماشین‌آلات معدنی
• مجموعه میل گاردان
• سیستم انتقال قدرت

سازگاری دقیق این قطعه با مدل دستگاه، نیازمند بررسی شماره فنی یا تطبیق با نمونه نصب‌شده است.

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات سیستم انتقال قدرت شامل چهار شاخه گاردان، میل گاردان، فلنج گاردان، پلوس، قطعات اکسل، کرانویل و پنیون، دنده‌های دیفرانسیال و سایر قطعات مرتبط را برای برندهای مختلف از جمله XCMG، Lonking و SDLG تأمین می‌کند.

در صورت در اختیار نداشتن شماره فنی، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد و نمونه بازشده از دستگاه فراهم است تا انتخاب قطعه با دقت بیشتری انجام شود.
