مهره فول سر چرخ لودر ZL50 - چاکنتی باریک
ویژگیها
واحد شمارش
عدد - PCS
سطح کیفیت
طرح اصلی - HIGH COPY
برند سازنده
Iranian.co
کشور سازنده
ایران IRAN

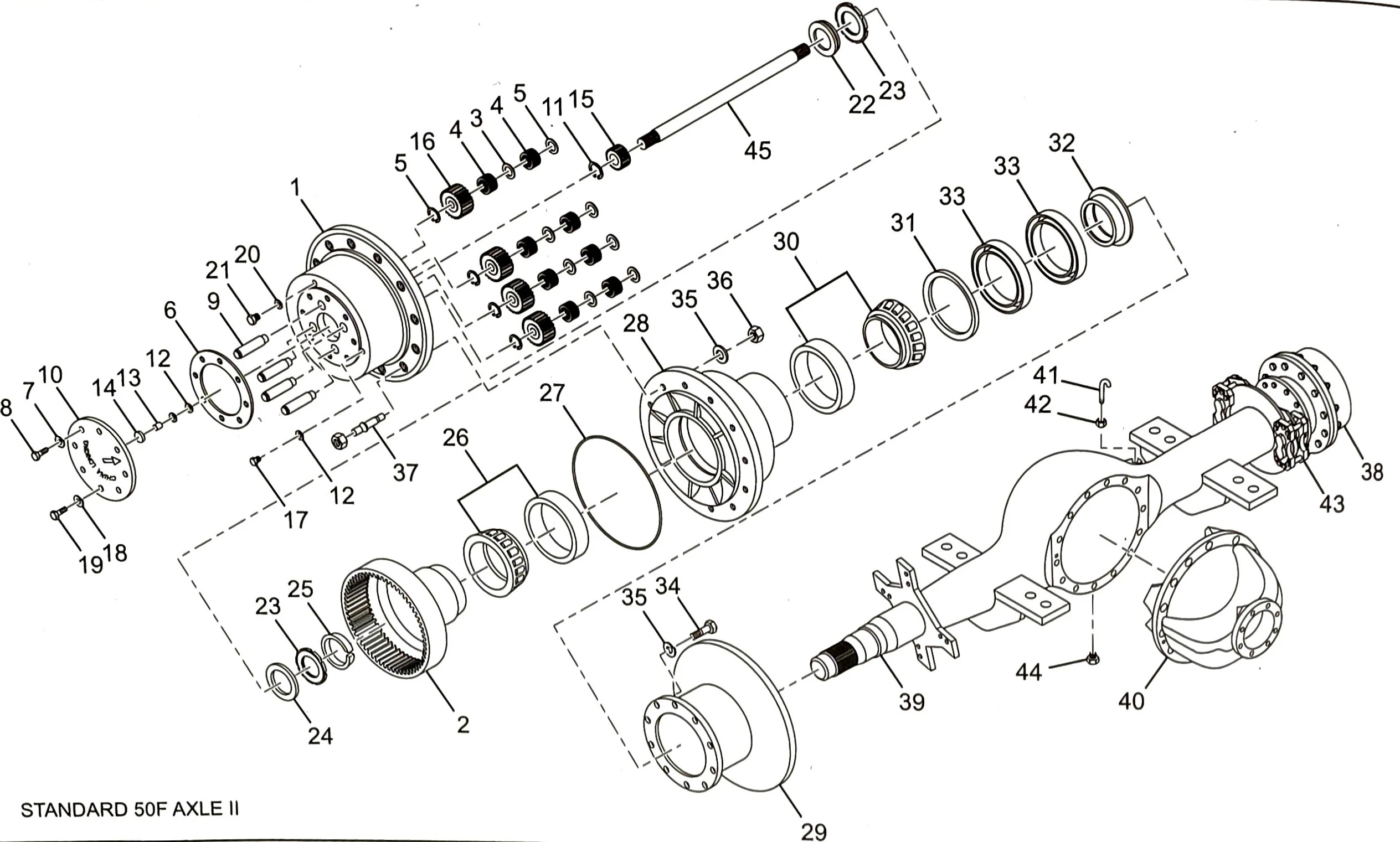

نقشههای فنی مرتبط
روی نقشه بزنید تا نقطهٔ همین قطعه و بقیهٔ اجزای مجموعه را ببینید.
معرفی کلی
معرفی مهره فول اکسل مریتور 50
مهره فول اکسل مریتور 50 یا چاکنتی باریک یکی از قطعات تنظیمی مجموعه چرخ در اکسلهای مریتور است که بهصورت مستقیم روی انتهای فول اکسل (Wheel Spindle) بسته میشود.
این مهره وظیفه تنظیم و ثابت نگه داشتن مجموعه بلبرینگهای چرخ را بر عهده دارد. در طراحی این مجموعه، معمولاً از دو عدد مهره پشت سر هم استفاده میشود که بین آنها یک واشر لبهدار یا واشر برگردان قرار میگیرد.
پس از تنظیم میزان سفتی و خلاصی بلبرینگهای چرخ، لبههای واشر برگردان به داخل شیارهای مهره خم میشود. این عمل باعث قفل شدن مهرهها در محل خود شده و از شل یا سفت شدن ناخواسته آنها در زمان کارکرد دستگاه جلوگیری میکند.
در اکسلهای مریتور لودر، تنظیم صحیح این مهره اهمیت زیادی دارد؛ زیرا میزان خلاصی بلبرینگهای چرخ تأثیر مستقیمی بر عملکرد صحیح مجموعه کاریر سر چرخ و عمر قطعات داخلی دارد.
کاربرد مهره فول اکسل مریتور
مهره فول اکسل در انتهای فول اکسل نصب شده و وظایف زیر را انجام میدهد:
تنظیم میزان خلاصی بلبرینگهای چرخ
ثابت نگه داشتن بلبرینگها در محل صحیح
جلوگیری از حرکت اضافی قطعات مجموعه چرخ
قفل کردن مجموعه تنظیم پس از مونتاژ
مشخصات فنی
نوع قطعه: مهره فول اکسل / چاکنتی باریک
نام انگلیسی: Wheel Spindle Lock Nut / Axle Spindle Nut
برند مرتبط: Meritor
محل نصب: انتهای فول اکسل
سیستم مرتبط: مجموعه کاریر سر چرخ و بلبرینگ چرخ
ابعاد مهره، نوع رزوه، ضخامت، قطر و طراحی شیارهای قفلکننده بسته به مدل اکسل متفاوت بوده و نیازمند تطبیق با نمونه نصبشده است.
عملکرد قطعه
مهره فول اکسل مریتور وظایف زیر را انجام میدهد:
ایجاد فشار تنظیمی مناسب روی بلبرینگهای چرخ
حفظ موقعیت بلبرینگها در مجموعه چرخ
جلوگیری از ایجاد لقی اضافی
همکاری با واشر برگردان برای قفل شدن تنظیمات
علائم خرابی یا مشکل در مهره فول اکسل
خرابی یا تنظیم نادرست این قطعه میتواند باعث بروز مشکلات زیر شود:
ایجاد لقی در مجموعه چرخ
خرابی زودهنگام بلبرینگها
گرم شدن بیش از حد مجموعه چرخ
آسیب به محل رزوه فول اکسل
شل شدن مهره در اثر کارکرد دستگاه
نکات مهم هنگام خرید و نصب
برای انتخاب صحیح مهره فول اکسل مریتور 50 باید موارد زیر بررسی شود:
مدل دقیق اکسل مریتور
نوع فول اکسل
اندازه و نوع رزوه
ضخامت و ابعاد مهره
وجود شیارهای قفلکننده
تطبیق با واشر برگردان و مهره دوم
تطبیق کامل با نمونه نصبشده
در هنگام مونتاژ، تنظیم صحیح میزان خلاصی بلبرینگها اهمیت زیادی دارد. سفت کردن بیش از حد یا خلاصی زیاد میتواند باعث خرابی بلبرینگ و آسیب به مجموعه چرخ شود.
مناسب برای
اکسل مریتور لودرهای چینی
اکسل مریتور 50
مجموعه فول اکسل و کاریر سر چرخ
ماشینآلات راهسازی
ماشینآلات معدنی چرخلاستیکی
سازگاری دقیق این قطعه با مدل اکسل، نیازمند بررسی شماره فنی یا تطبیق با نمونه نصبشده است.
راهساز ماشین (عرشیا ایرانیان)
راهساز ماشین (عرشیا ایرانیان) تأمینکننده تخصصی قطعات یدکی ماشینآلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات اکسل مریتور شامل مهره فول اکسل، واشر برگردان، فول اکسل، کاریر سر چرخ، پلوس، قطعات دیفرانسیل و سایر قطعات تعمیراتی را تأمین میکند.
در صورت نداشتن شماره فنی، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد و نمونه بازشده از دستگاه فراهم است تا انتخاب قطعه با دقت بیشتری انجام شود.
