پالانی ترمز مریتور GN لنت چهارگوش

معرفی پالانی ترمز مریتور GN لنت چهارگوش

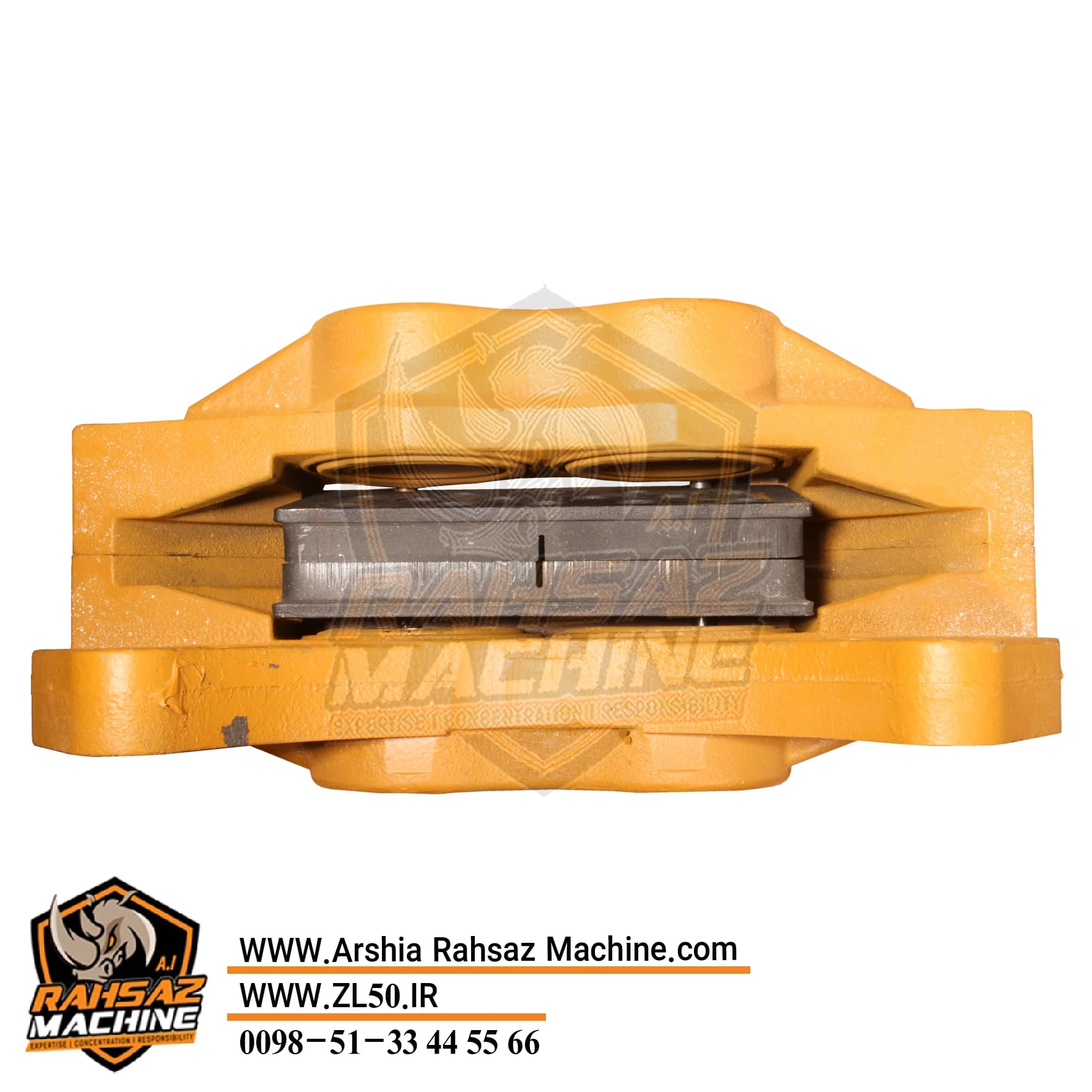

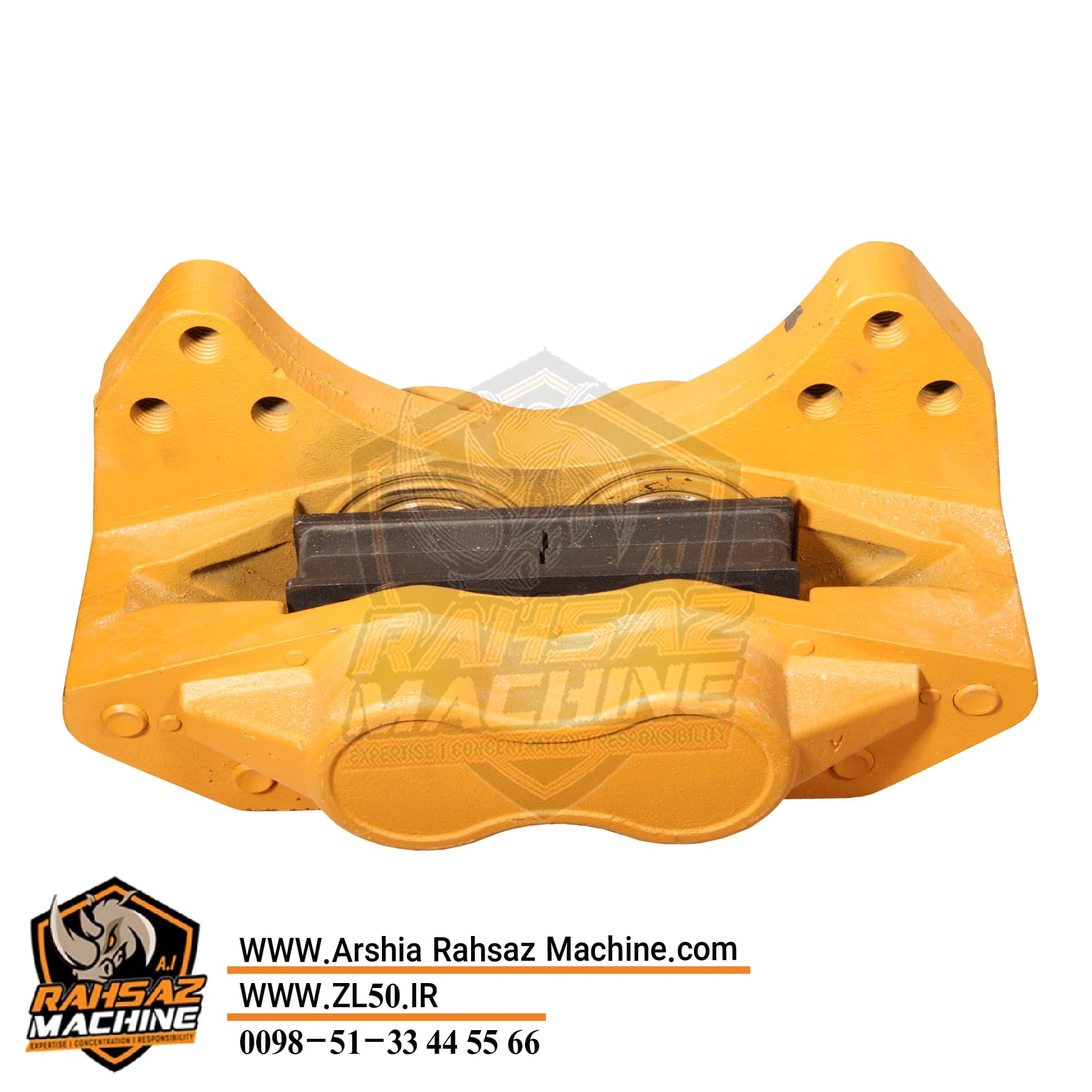

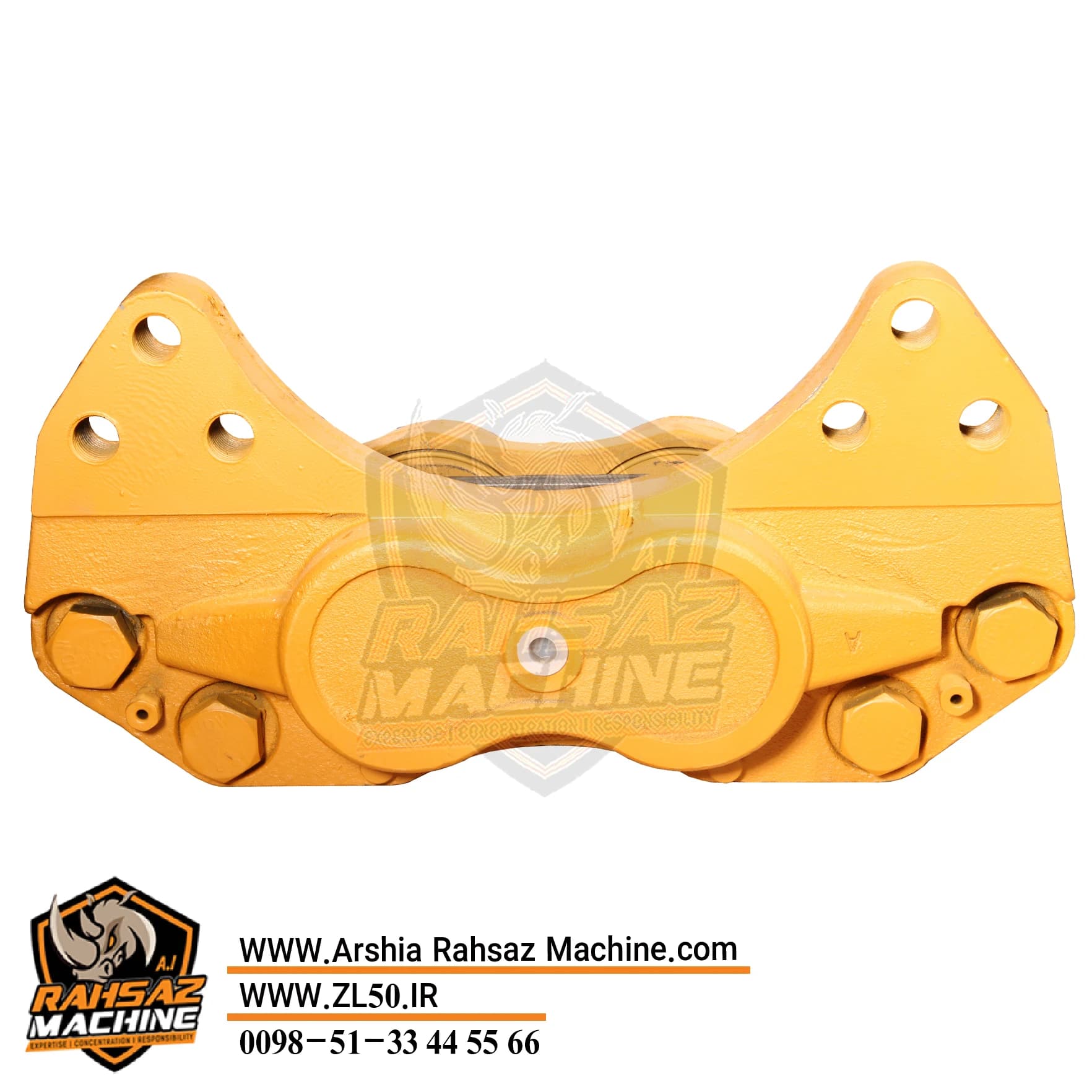

پالانی ترمز مریتور GN یکی از نسل‌های جدیدتر مجموعه ترمز اکسل‌های مریتور است که در لودرهای چینی مجهز به اکسل مریتور مورد استفاده قرار گرفته است.

تفاوت اصلی این مدل نسبت به سری‌های قدیمی‌تر پالانی ترمز مریتور، استفاده از لنت‌های چهارگوش به جای لنت‌های هلالی است. این تغییر در طراحی باعث شده فرآیند تعویض لنت ساده‌تر شود و برای انجام سرویس ترمز، نیاز به باز کردن چرخ و سایر قطعات مجموعه سر چرخ نباشد.

در این طراحی، دسترسی به لنت‌ها از قسمت پالانی ترمز امکان‌پذیر بوده و زمان تعمیرات و سرویس دوره‌ای سیستم ترمز کاهش پیدا می‌کند.

کاربرد پالانی ترمز مریتور GN

این قطعه وظایف زیر را انجام می‌دهد:

• نگهداری لنت‌های ترمز چهارگوش
• ایجاد فشار لازم برای عملکرد سیستم ترمز
• انتقال نیروی هیدرولیک به لنت‌ها
• ایجاد اصطکاک لازم برای توقف یا کاهش سرعت لودر

مشخصات فنی

• نوع قطعه: پالانی ترمز اکسل
• نام انگلیسی: Brake Caliper / Brake Carrier Assembly
• برند مرتبط: Meritor
• مدل: GN
• نوع لنت: چهارگوش
• محل نصب: مجموعه ترمز اکسل مریتور

مدل پالانی، ابعاد لنت، محل نصب، تعداد پیچ‌های اتصال و طراحی مجموعه بسته به نوع اکسل متفاوت است و نیازمند تطبیق با نمونه نصب‌شده است.

تفاوت پالانی ترمز GN با مدل‌های قدیمی مریتور

در مدل‌های قدیمی‌تر مریتور، از لنت‌های هلالی استفاده می‌شد که برای تعویض آن‌ها معمولاً نیاز به باز کردن بخش‌هایی از مجموعه چرخ وجود داشت.

در مدل GN:

• طراحی لنت از نوع چهارگوش شده است
• دسترسی به لنت آسان‌تر شده است
• تعویض لنت بدون باز کردن چرخ امکان‌پذیر شده است
• زمان تعمیر و سرویس کاهش پیدا کرده است

عملکرد قطعه

پالانی ترمز مریتور GN وظایف زیر را بر عهده دارد:

• دریافت فشار روغن ترمز
• انتقال نیرو به لنت‌ها
• ایجاد درگیری لنت با دیسک ترمز
• ایجاد نیروی ترمز برای کنترل حرکت لودر

علائم خرابی پالانی ترمز

خرابی یا مشکل در پالانی ترمز می‌تواند باعث بروز موارد زیر شود:

• کاهش قدرت ترمزگیری
• گیر کردن لنت یا برگشت ناقص آن
• نشتی روغن ترمز
• سایش نامتقارن لنت‌ها
• گرم شدن بیش از حد مجموعه ترمز

نکات مهم هنگام خرید

برای انتخاب صحیح پالانی ترمز مریتور GN باید موارد زیر بررسی شود:

• مدل دقیق اکسل مریتور
• نوع لنت (چهارگوش یا هلالی)
• تعداد پیچ‌های اتصال پالانی به پوسته اکسل
• ابعاد محل نصب
• نوع دیسک ترمز
• تطبیق کامل با نمونه بازشده

در اکسل‌های مریتور، تفاوت بین پالانی‌های قدیمی و مدل GN فقط در ظاهر نیست و نوع لنت، نحوه سرویس و طراحی مجموعه ترمز نیز متفاوت است.

مناسب برای

• لودرهای ZL50 مجهز به اکسل مریتور GN
• ماشین‌آلات راهسازی چرخ‌لاستیکی
• ماشین‌آلات معدنی
• سیستم ترمز اکسل‌های مریتور

سازگاری دقیق این قطعه با مدل اکسل، نیازمند بررسی شماره فنی یا تطبیق با نمونه نصب‌شده است.

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات اکسل مریتور شامل پالانی ترمز، لنت ترمز، دیسک ترمز، قطعات سر چرخ، قطعات دیفرانسیل و سایر قطعات تعمیراتی ماشین‌آلات راهسازی را تأمین می‌کند.

در صورت نداشتن شماره فنی، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد و نمونه بازشده از دستگاه فراهم است تا انتخاب قطعه با دقت بیشتری انجام شود.
