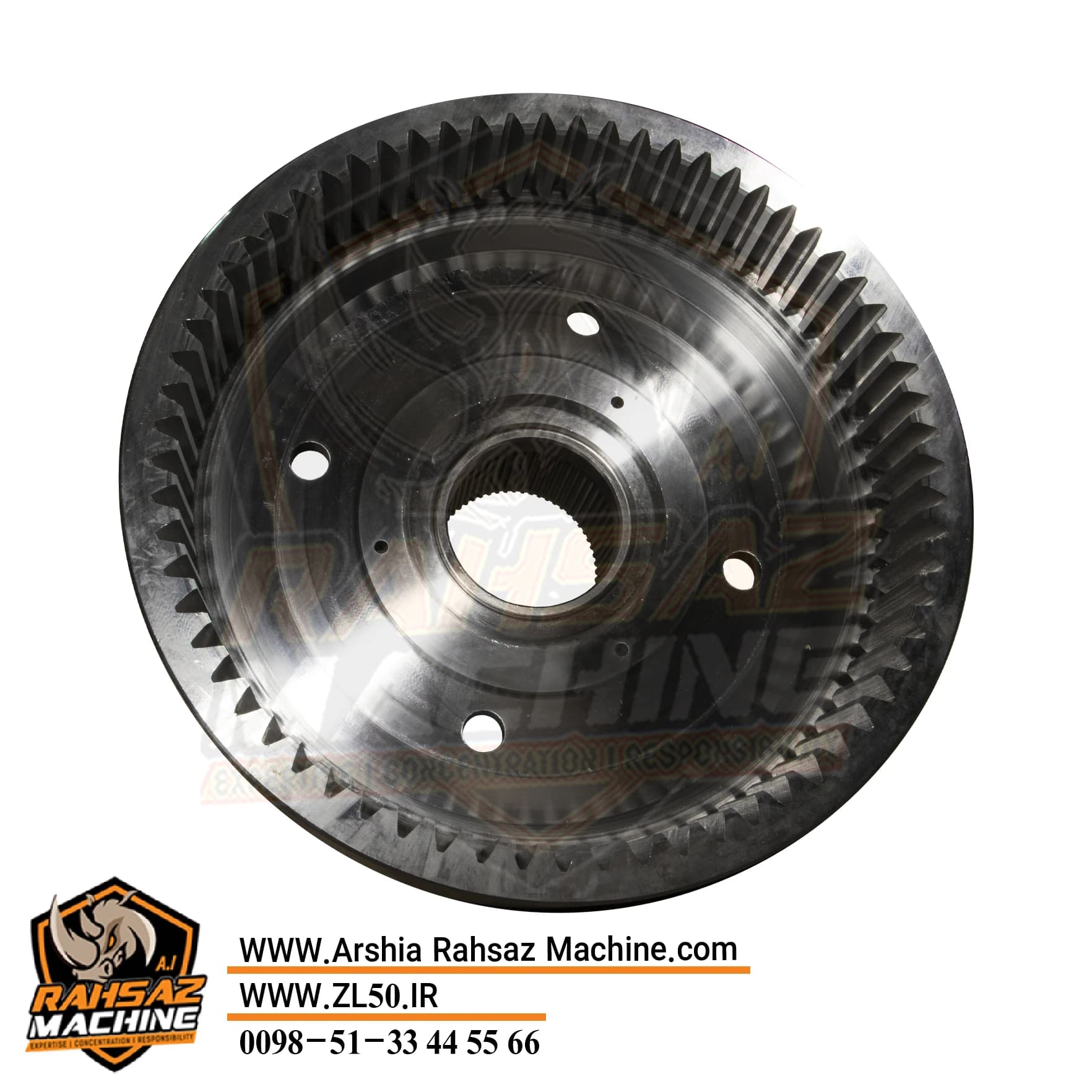

دنده خورشیدی اکسل مریتور ZL50GN - 130mm

دنده خورشیدی اکسل مریتور لودر ZL50GN یکی از قطعات اصلی مجموعه هاپ و سیستم کاهش دور چرخ (Planetary Hub Reduction) است که وظیفه انتقال گشتاور به مجموعه دنده‌های سیاره‌ای را بر عهده دارد.

این مدل از نوع دنده خورشیدی یک‌تکه بوده و در طراحی آن، هاپ و دنده خورشیدی به‌صورت یک مجموعه یکپارچه ساخته شده‌اند.

مشخصات فنی

• نوع قطعه: دنده خورشیدی اکسل مریتور
• نام انگلیسی: Meritor Sun Gear
• مناسب برای: لودر XCMG ZL50GN
• نوع طراحی: یک‌تکه
• سیستم مرتبط: مجموعه هاپ و دنده سیاره‌ای چرخ
• اندازه جای نصب بلبرینگ روی هاپ: ۱۳۰ میلی‌متر
• کاربرد: انتقال نیرو در مجموعه کاهش دور چرخ

توضیح سایز

عدد ۱۳۰ در این مدل به قطر محل نصب بلبرینگ روی هاپ (Hub Bearing Seat Diameter) اشاره دارد.

بنابراین در هنگام شناسایی این قطعه باید علاوه بر مدل لودر و نوع اکسل، موارد زیر بررسی شود:

• قطر جای بلبرینگ هاپ
• تعداد دندانه دنده خورشیدی
• عرض و ارتفاع دنده‌ها
• نوع طراحی (یک‌تکه یا دو تکه)

تفاوت طراحی یک‌تکه و دو تکه مریتور

در برخی مدل‌های اکسل مریتور، مجموعه هاپ و خورشیدی از سه قطعه تشکیل می‌شود:

• هاپ
• دنده خورشیدی
• خار هاپ

مزیت این طراحی این است که در صورت خرابی هر قسمت، فقط همان قطعه تعویض می‌شود.

اما در مدل یک‌تکه ZL50GN، هاپ و دنده خورشیدی به‌صورت یک مجموعه ساخته شده‌اند و خرابی هر بخش نیازمند تعویض مجموعه کامل است.

عملکرد قطعه

دنده خورشیدی وظیفه دارد:

• انتقال گشتاور از پلوس به مجموعه دنده‌های سیاره‌ای
• ایجاد نسبت کاهش دور در مجموعه چرخ
• تحمل نیروهای بالا در زمان کار لودر
• انتقال یکنواخت نیرو به چرخ‌ها

را انجام دهد.

نکات مهم هنگام خرید

قبل از خرید بررسی شود:

• مدل دستگاه: XCMG ZL50GN
• اکسل مریتور
• قطر جای بلبرینگ هاپ ۱۳۰ میلی‌متر
• یک‌تکه بودن مجموعه
• تعداد دندانه‌ها
• مطابقت کامل با نمونه باز شده از دستگاه

مناسب برای

• لودر XCMG ZL50GN
• اکسل‌های مریتور مجهز به سیستم کاهش دور سیاره‌ای
• ماشین‌آلات راهسازی و معدنی چرخ‌لاستیکی
