شافت نری مادگی گاردان لودر XCMG
ویژگیها
واحد شمارش
عدد - PCS
سطح کیفیت
طرح اصلی - HIGH COPY
برند سازنده
Iranian.co
کشور سازنده
ایران IRAN
معرفی کلی

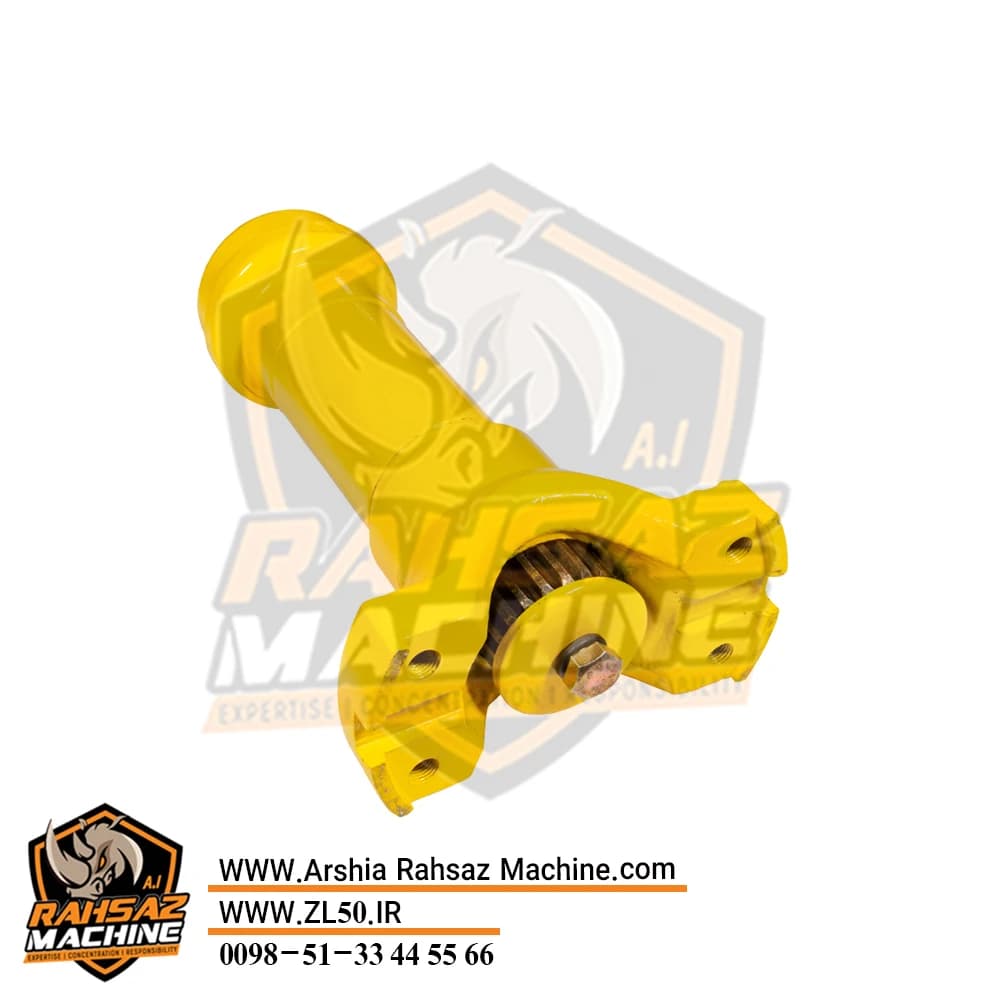

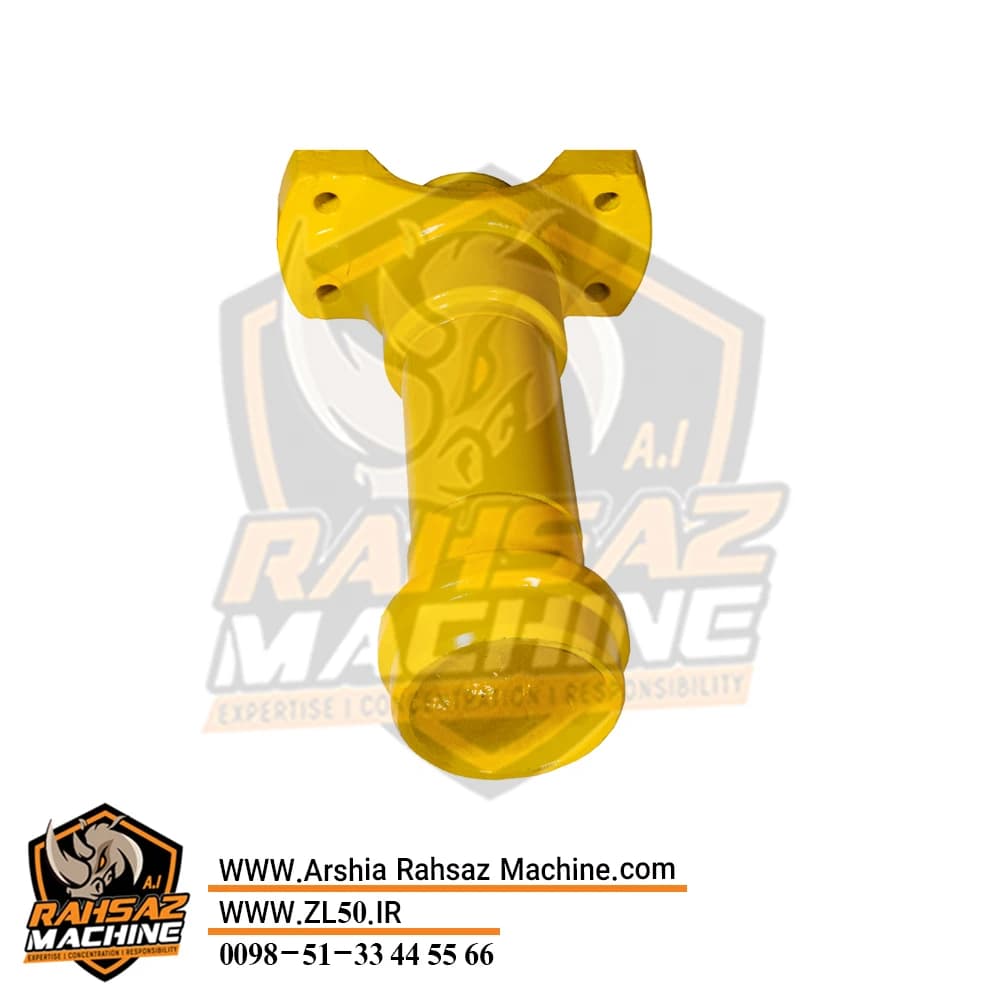

معرفی شافت نری مادگی گاردان
شافت نری مادگی گاردان یکی از مهمترین قطعات قابل تعویض در مجموعه گاردان لودر است که برای تعمیر و بازسازی گاردان مورد استفاده قرار میگیرد.
این قطعه وظیفه ایجاد اتصال کشویی بین دو بخش گاردان را بر عهده دارد. طراحی نری و مادگی باعث میشود گاردان بتواند در هنگام تغییر زاویه و حرکت مجموعههای متصل، طول خود را کمی تغییر دهد و فشار اضافی به گاردان، چهارشاخهها و قطعات انتقال قدرت وارد نشود.
در بسیاری از موارد، به جای تعویض کامل گاردان، قسمت نری مادگی که دچار سایش یا خرابی شده است تعویض میشود و گاردان مجدداً بازسازی میگردد.
کاربرد شافت نری مادگی گاردان
این قطعه وظایف زیر را انجام میدهد:
- ایجاد حرکت کشویی بین دو بخش گاردان
- جبران تغییرات طولی گاردان هنگام کارکرد دستگاه
- انتقال گشتاور بین دو قسمت گاردان
- کاهش فشار و تنش واردشده به مجموعه انتقال قدرت
مشخصات فنی
- نوع قطعه: شافت نری مادگی گاردان
- کاربرد: تعمیر و بازسازی گاردان
- محل نصب: قسمت کشویی گاردان
- وضعیت تأمین: معمولاً بهصورت آماده در بازار موجود نیست و بر اساس نمونه گاردان تولید میشود
به دلیل تفاوت در طول، قطر، تعداد خارها، نوع هزارخاری و ابعاد اتصال، این قطعه معمولاً نیازمند اندازهگیری دقیق نمونه اصلی و ساخت مطابق همان نمونه است. قطعاتی مانند شافت کشویی، دوشاخه کشویی و اجزای مشابه از اجزای اصلی مجموعه گاردان محسوب میشوند.
عملکرد قطعه
در زمان کارکرد لودر، فاصله و زاویه بین گیربکس، شاسی و اکسلها ثابت نیست. شافت نری مادگی این امکان را فراهم میکند که گاردان بتواند تغییرات طولی مورد نیاز را جبران کند و همزمان نیروی چرخشی را بدون قطع انتقال قدرت منتقل نماید.
علائم خرابی شافت نری مادگی
خرابی یا سایش این قسمت میتواند باعث بروز مشکلات زیر شود:
- ایجاد لقی در گاردان
- لرزش هنگام حرکت دستگاه
- ایجاد صدای ضربه یا تقه
- خوردگی هزارخاری یا محل کشویی
- آسیب دیدن چهارشاخه و سایر اجزای گاردان
نکات مهم هنگام تعمیر یا ساخت
برای ساخت یا تعویض شافت نری مادگی گاردان باید موارد زیر دقیق بررسی شود:
- قطر شافت
- تعداد و اندازه خارها
- طول قسمت نری و مادگی
- میزان درگیری کشویی
- هممرکز بودن قطعات
- بالانس نهایی گاردان
ساخت غیر دقیق این قطعه میتواند باعث ایجاد لرزش و فشار اضافی روی مجموعه انتقال قدرت شود.
مناسب برای
- گاردان لودرهای چینی
- گاردان ماشینآلات راهسازی
- گاردانهای دو تکه و کشویی
- تعمیر و بازسازی انواع گاردان
این قطعه معمولاً قطعهای سفارشی است و بر اساس نمونه اصلی گاردان ساخته میشود.
راهساز ماشین (عرشیا ایرانیان)
راهساز ماشین (عرشیا ایرانیان) تأمینکننده تخصصی قطعات ماشینآلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات گاردان شامل چهارشاخه، فلانچ گاردان، یوک، شافت نری مادگی، قطعات اکسل، دیفرانسیال و سایر قطعات تعمیراتی ماشینآلات راهسازی را تأمین میکند.
در صورت نداشتن شماره فنی، امکان شناسایی و ساخت یا تأمین قطعه بر اساس تصویر، ابعاد و نمونه بازشده از دستگاه فراهم است.
