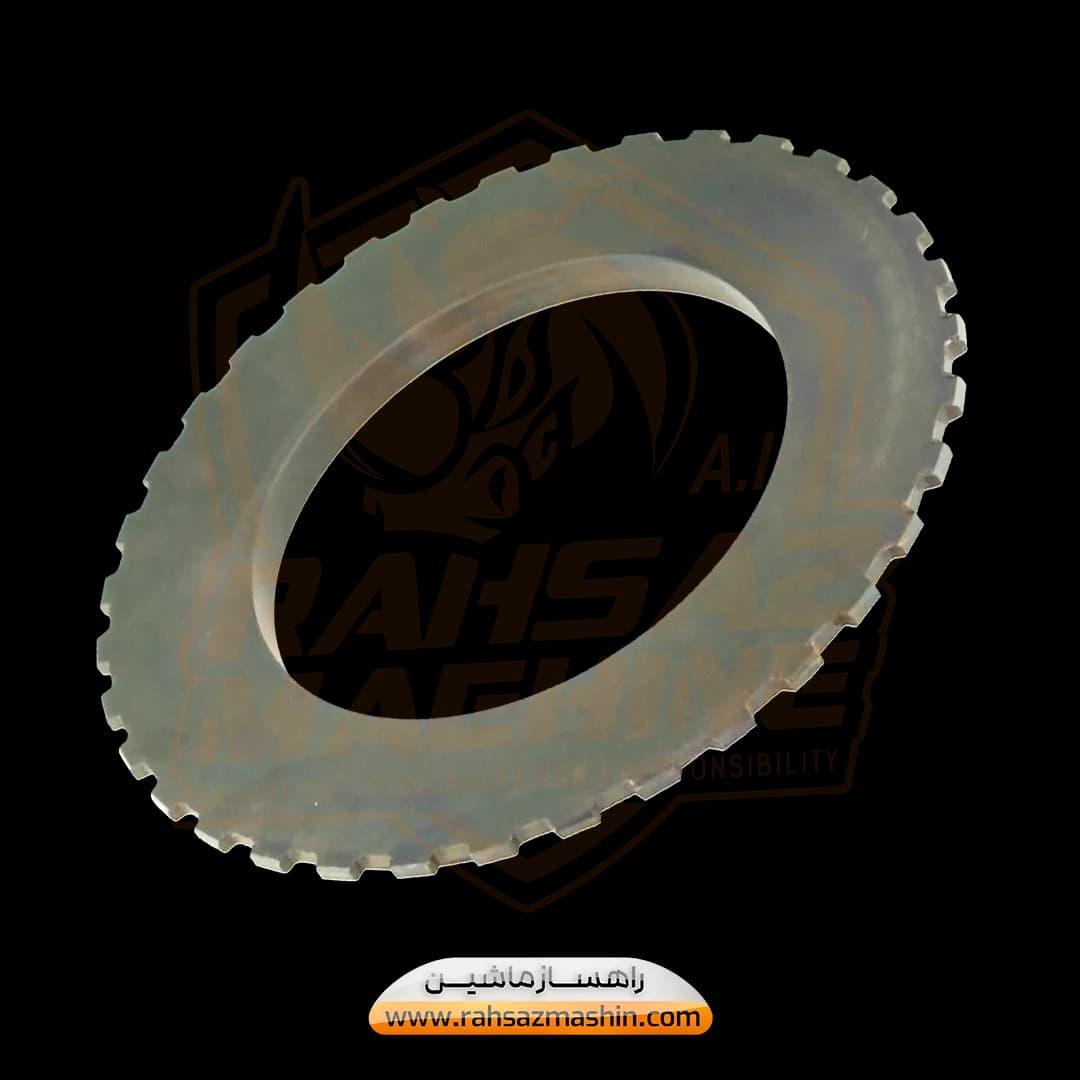

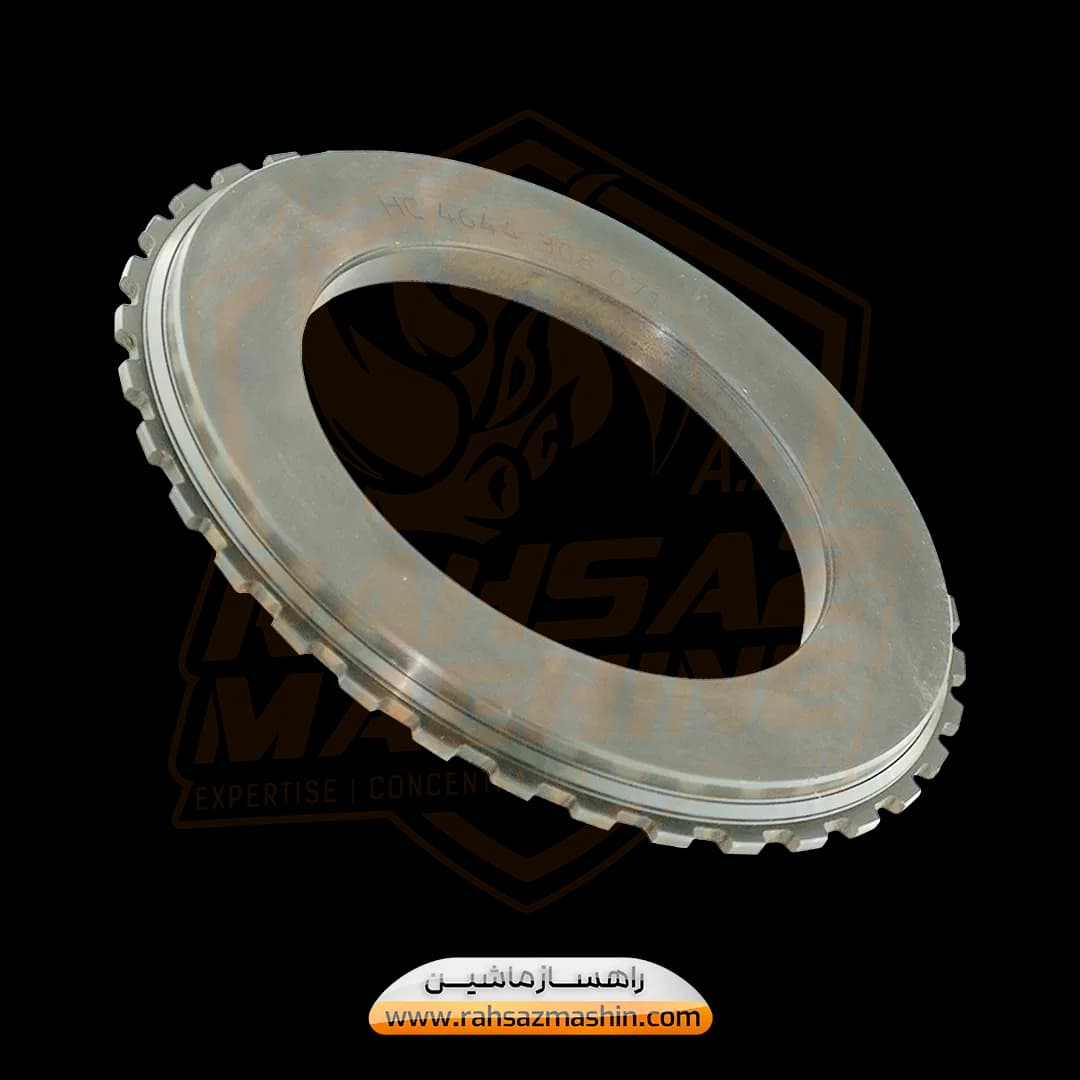

اند پلیت بزرگ گیربکس برقی ZF 4WG180 و 4WG200

معرفی اند پلیت بزرگ گیربکس برقی

اند پلیت بزرگ یکی از قطعات مهم مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در انتهای مجموعه داخلی هوزینگ دنده نصب می‌شود.

پس از قرارگیری قطعاتی مانند پیستون، صفحات آهنی و صفحات اصطکاکی (گرافیتی) داخل هوزینگ، اند پلیت به عنوان آخرین بخش از مجموعه کلاچ داخل هوزینگ قرار گرفته و توسط خار اند پلیت در جای خود ثابت می‌شود.

این قطعه وظیفه ایجاد سطح نهایی نگهدارنده برای مجموعه صفحات کلاچ را بر عهده دارد و در عملکرد صحیح درگیری کلاچ و انتقال قدرت گیربکس برقی نقش مهمی ایفا می‌کند.

محل نصب اند پلیت در هوزینگ‌های گیربکس برقی ZF

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه عدد شافت اصلی وجود دارد و هر شافت دارای یک مجموعه هوزینگ مربوط به خود است:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک

• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک

• هوزینگ دنده سه و چهار: یک مجموعه مشترک

اند پلیت بزرگ در هوزینگ‌های مربوط به مجموعه کلاچ دنده یک و دنده دو استفاده می‌شود.

همچنین هوزینگ دنده سه و چهار از نظر ابعاد با سایر هوزینگ‌ها تفاوت دارد و سایز آن کوچک‌تر از هوزینگ‌های دنده یک و دنده دو است؛ بنابراین قطعات مربوط به این بخش باید از نظر ابعاد و محل نصب با نمونه اصلی تطبیق داده شوند.

کاربرد اند پلیت بزرگ

این قطعه وظایف زیر را بر عهده دارد:

• نگهداری نهایی مجموعه صفحات کلاچ داخل هوزینگ

• ایجاد فشار و استقرار صحیح صفحات آهنی و گرافیتی

• همکاری با پیستون کلاچ در زمان درگیری دنده

• جلوگیری از جابه‌جایی قطعات داخلی هوزینگ

• کمک به عملکرد صحیح مجموعه کلاچ گیربکس برقی

مشخصات فنی

• نوع قطعه: اند پلیت بزرگ

• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200

• محل نصب: هوزینگ دنده یک و دنده دو

• قطعات همراه نصب: خار اند پلیت

• کاربرد: مجموعه کلاچ و سیستم انتقال قدرت گیربکس برقی

نکات مهم هنگام خرید

برای انتخاب صحیح اند پلیت باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)

• محل نصب قطعه (هوزینگ دنده یک یا دنده دو)

• اندازه و ضخامت اند پلیت

• تطابق با صفحات آهنی و گرافیتی مجموعه کلاچ

• سلامت محل قرارگیری خار اند پلیت

به دلیل وجود تفاوت ابعادی بین هوزینگ‌های دنده یک، دنده دو و هوزینگ دنده سه و چهار، قبل از خرید باید اندازه قطعه با نمونه باز شده گیربکس برقی مطابقت داده شود.

علائم خرابی یا فرسودگی اند پلیت

خرابی این قطعه می‌تواند باعث موارد زیر شود:

• کاهش فشار مناسب روی صفحات کلاچ

• لقی در مجموعه کلاچ

• ایجاد مشکل در درگیری دنده‌ها

• افزایش سایش صفحات آهنی و گرافیتی

• عملکرد نامناسب گیربکس برقی

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• مجموعه کلاچ دنده یک

• مجموعه کلاچ دنده دو

• ماشین‌آلات راهسازی

• لودرهای چینی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده و واردکننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات لودرهای چینی، لوازم یدکی لودرهای چینی، اند پلیت بزرگ گیربکس برقی، خار اند پلیت، قطعات کلاچ گیربکس برقی 4WG180، قطعات کلاچ گیربکس برقی 4WG200، هوزینگ دنده یک، هوزینگ دنده دو، صفحات آهنی گیربکس، صفحات گرافیتی، پیستون گیربکس برقی، قطعات گیربکس برقی ZF، قطعات سیستم انتقال قدرت، قطعات توربین، اکسل مریتور، دیفرانسیل، کرانویل و پینیون، پلوس، کاریر، قطعات سر چرخ و سایر لوازم یدکی ماشین‌آلات راهسازی را تأمین و عرضه می‌کند.

در صورت در اختیار نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد، مشخصات فنی یا نمونه باز شده از دستگاه وجود دارد تا انتخاب قطعه با دقت بیشتری انجام شود.
