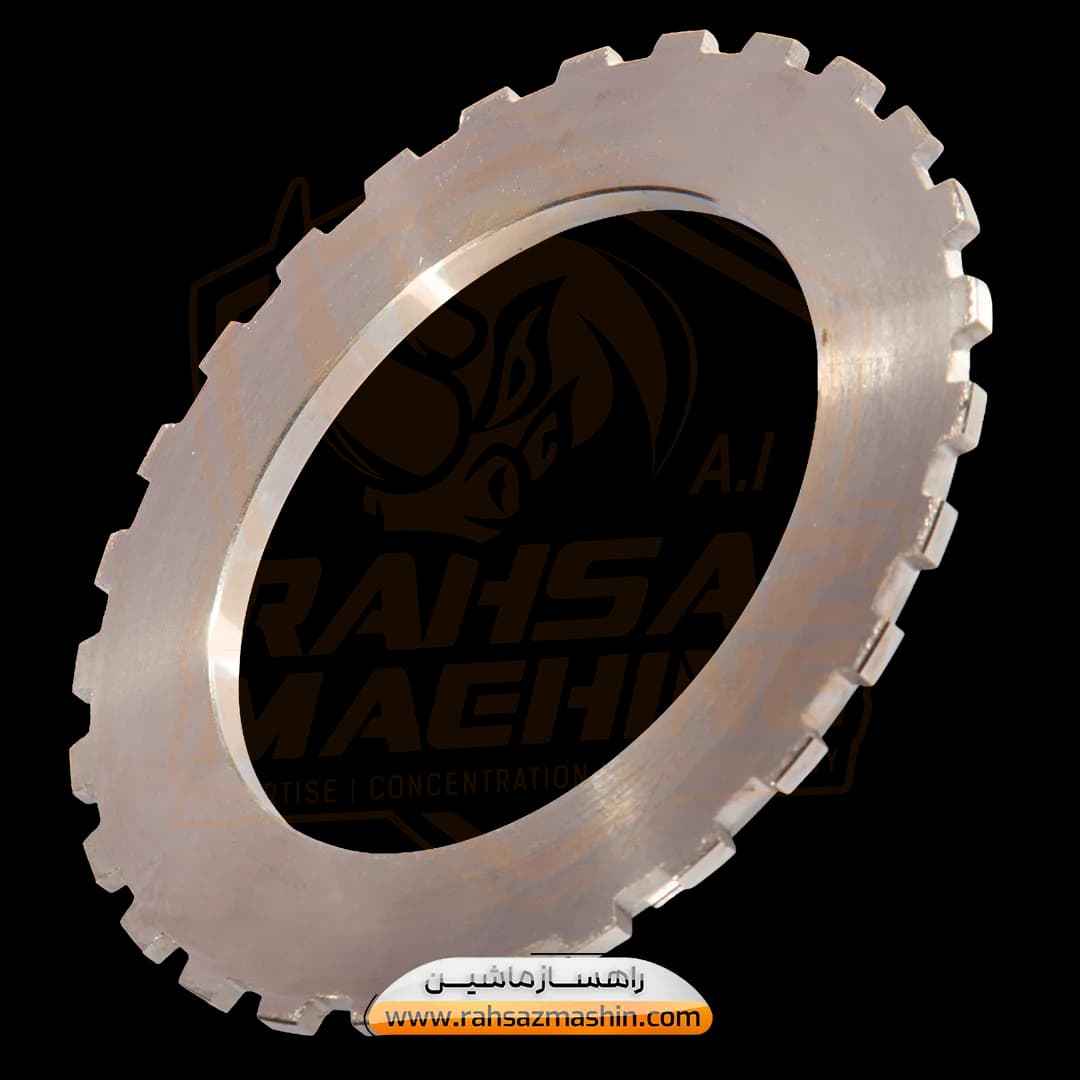

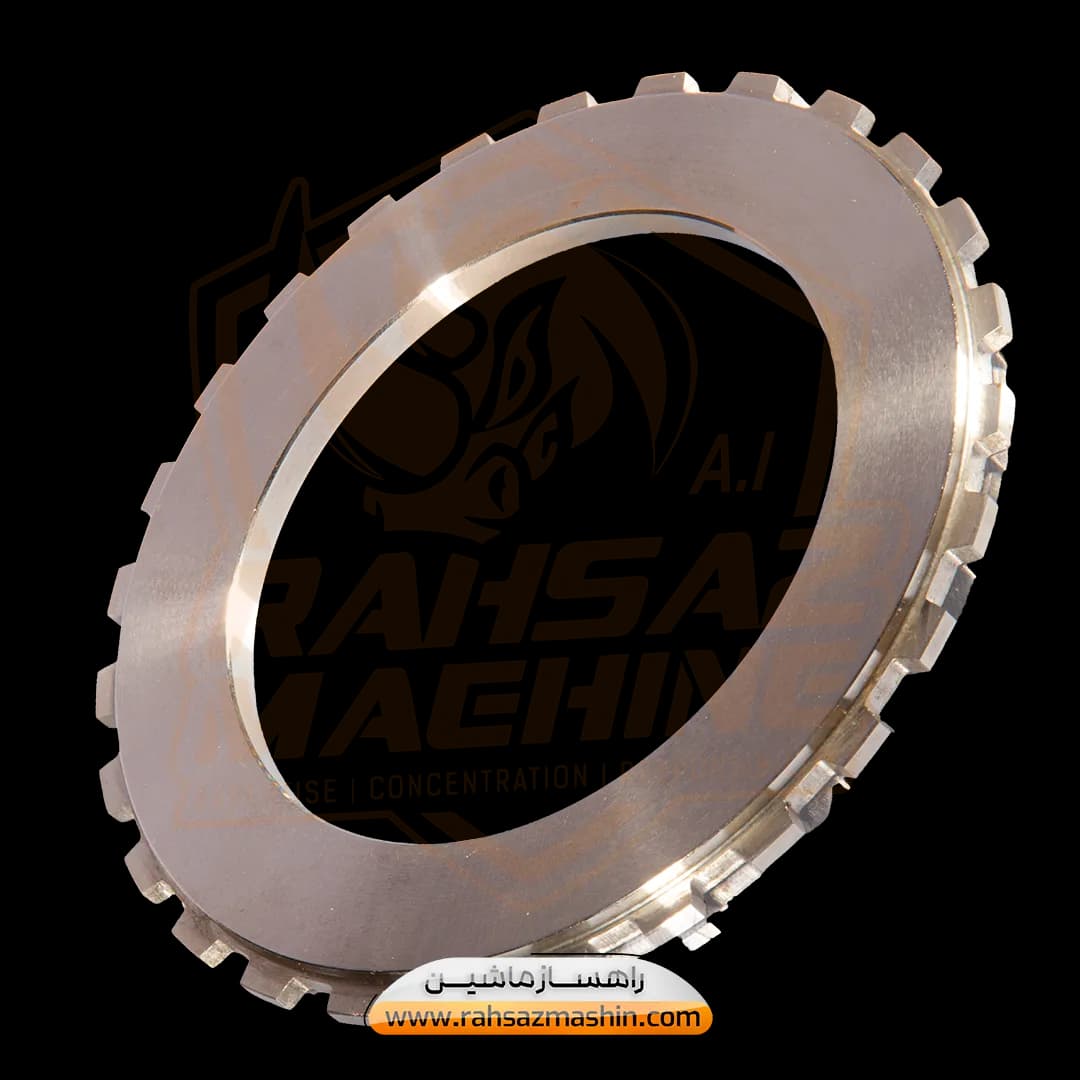

اند پلیت کوچک گیربکس برقی ZF 4WG180 و 4WG200

معرفی اند پلیت کوچک گیربکس برقی

اند پلیت کوچک یکی از قطعات مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در انتهای مجموعه داخلی هوزینگ دنده نصب می‌شود.

این قطعه پس از قرارگیری اجزایی مانند پیستون، صفحات آهنی و صفحات اصطکاکی (گرافیتی) داخل هوزینگ، به عنوان آخرین بخش مجموعه کلاچ نصب شده و توسط خار اند پلیت در محل خود ثابت می‌شود.

اند پلیت کوچک وظیفه ایجاد سطح نگهدارنده برای مجموعه صفحات کلاچ و حفظ فاصله و فشار استاندارد بین قطعات داخلی را بر عهده دارد و عملکرد صحیح آن در درگیری نرم کلاچ و انتقال قدرت گیربکس برقی اهمیت زیادی دارد.

محل نصب اند پلیت در گیربکس‌های برقی ZF

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه شافت اصلی وجود دارد و هر شافت دارای یک مجموعه هوزینگ مربوط به خود است:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک

• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک

• هوزینگ دنده سه و چهار: یک مجموعه مشترک

اند پلیت‌های کوچک و بزرگ در مجموعه‌های کلاچ داخل هوزینگ‌ها استفاده می‌شوند و انتخاب صحیح آن‌ها باید بر اساس محل نصب، ابعاد و نمونه اصلی انجام شود.

همچنین هوزینگ مربوط به دنده سه و چهار از نظر اندازه کوچک‌تر از سایر هوزینگ‌ها است؛ بنابراین قطعات این بخش مانند اند پلیت باید با دقت بیشتری از نظر ابعاد بررسی شوند.

کاربرد اند پلیت کوچک

این قطعه وظایف زیر را بر عهده دارد:

• نگهداری نهایی صفحات کلاچ داخل هوزینگ

• ایجاد فشار و استقرار صحیح صفحات آهنی و گرافیتی

• همکاری با پیستون کلاچ در زمان درگیری دنده

• تنظیم فاصله داخلی مجموعه کلاچ

• جلوگیری از حرکت اضافی قطعات داخل هوزینگ

مشخصات فنی

• نوع قطعه: اند پلیت کوچک

• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200

• محل نصب: مجموعه کلاچ داخل هوزینگ گیربکس برقی

• قطعات همراه نصب: خار اند پلیت

• کاربرد: سیستم انتقال قدرت و مجموعه کلاچ گیربکس برقی

نکات مهم هنگام خرید

برای انتخاب صحیح اند پلیت کوچک باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)

• محل نصب قطعه در مجموعه کلاچ

• اندازه و ضخامت اند پلیت

• تطابق با تعداد و ضخامت صفحات آهنی و گرافیتی

• سلامت محل قرارگیری خار اند پلیت

به دلیل وجود تفاوت بین اند پلیت‌ها و هوزینگ‌های مختلف گیربکس‌های برقی ZF، قبل از خرید باید اندازه قطعه با نمونه باز شده گیربکس مطابقت داده شود.

علائم خرابی یا فرسودگی اند پلیت

خرابی یا ساییدگی اند پلیت می‌تواند باعث موارد زیر شود:

• کاهش فشار مناسب روی صفحات کلاچ

• لقی در مجموعه کلاچ

• تاخیر یا مشکل در درگیری دنده‌ها

• افزایش سایش صفحات آهنی و گرافیتی

• عملکرد نامناسب گیربکس برقی

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• مجموعه کلاچ گیربکس برقی

• ماشین‌آلات راهسازی

• لودرهای چینی
