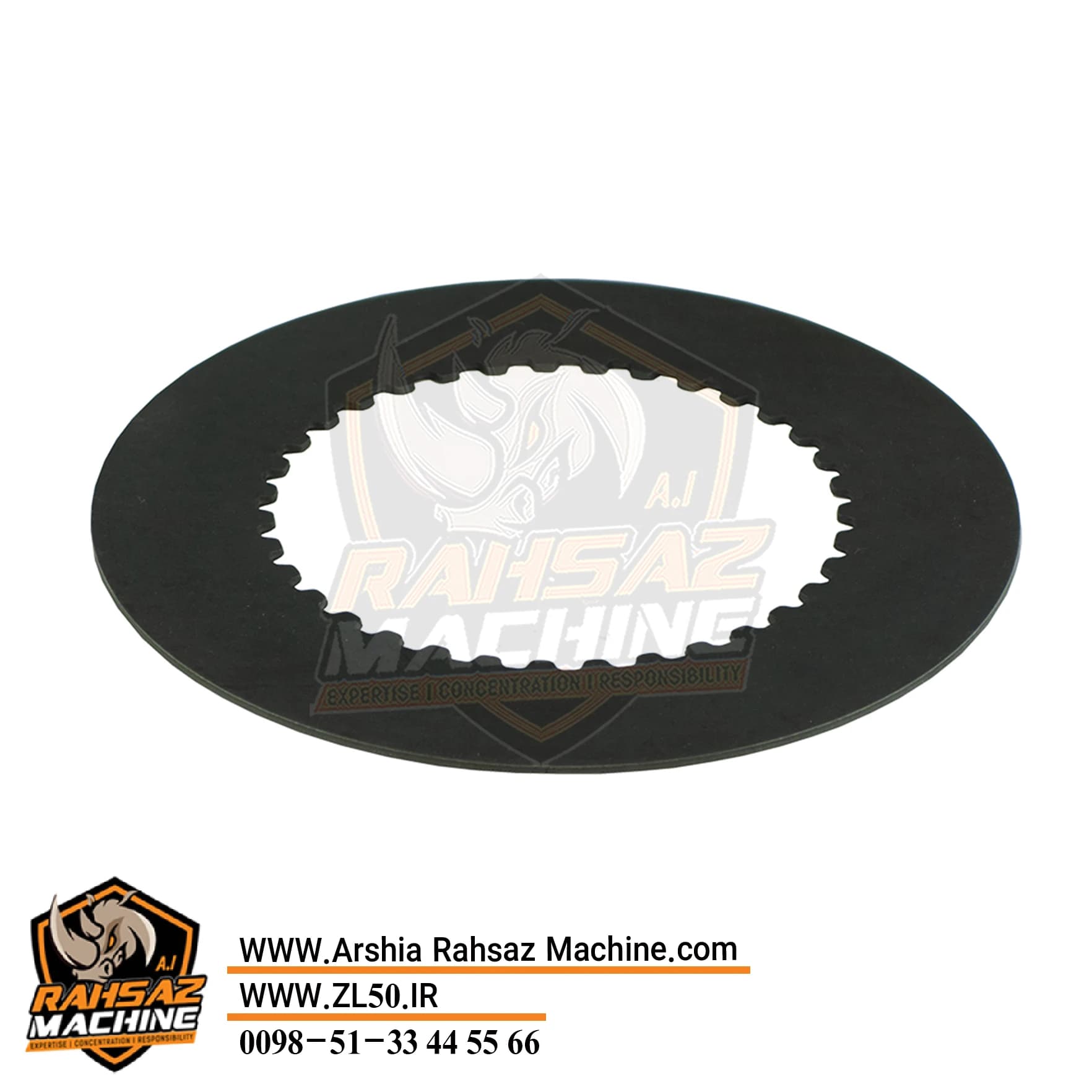

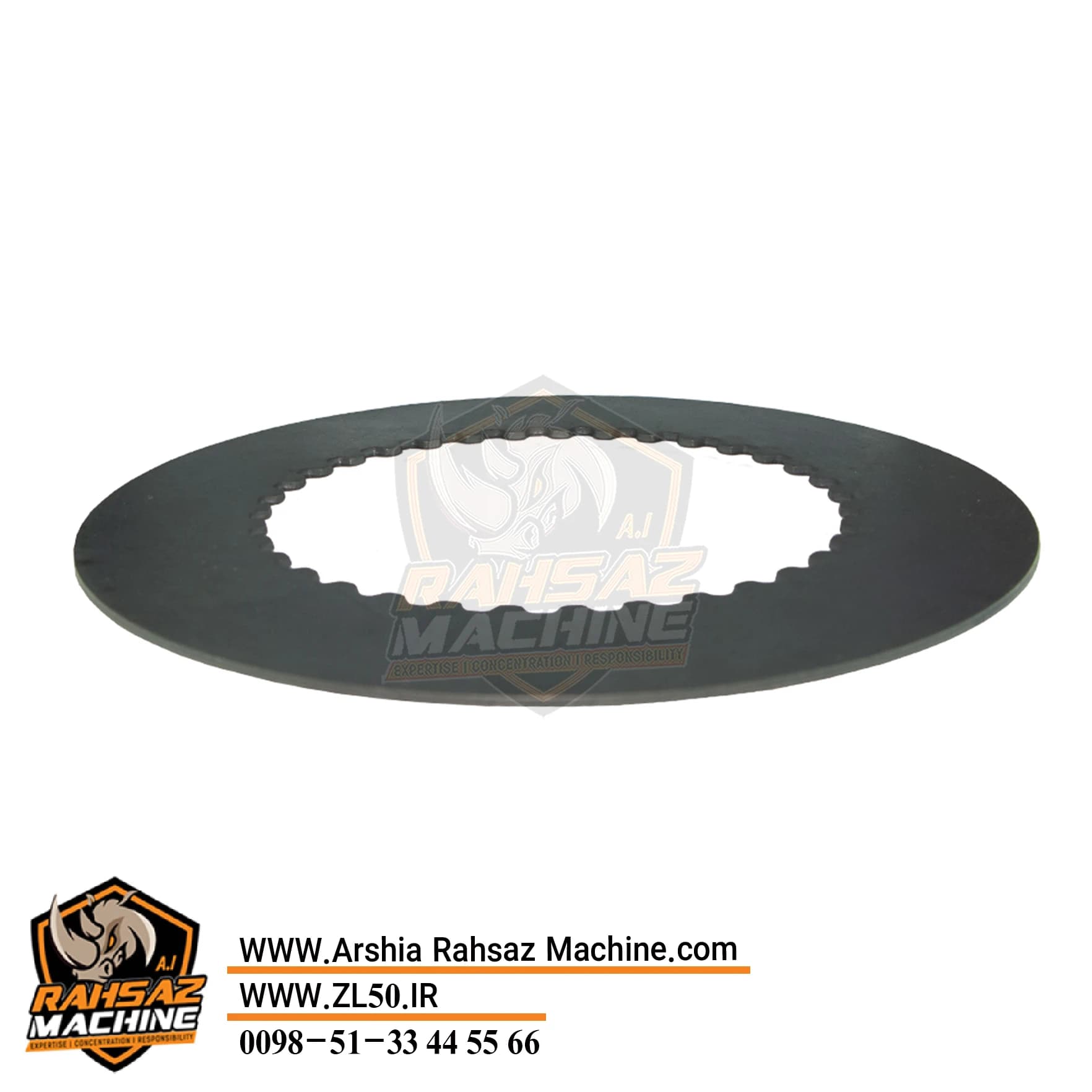

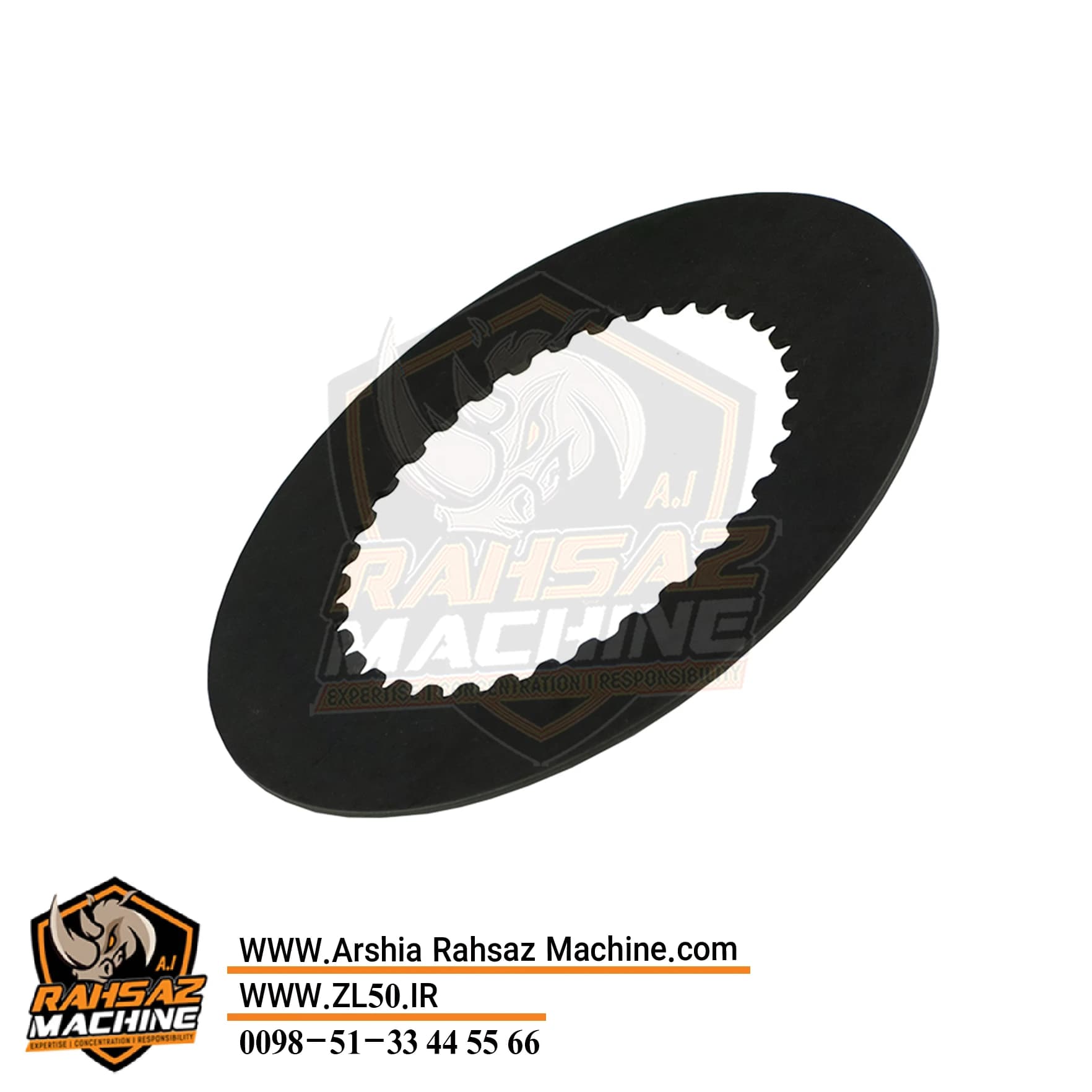

اهنی بزرگ گیربکس برقی ZF 4WG180 و 4WG200 (سایز 1.5)

معرفی صفحه آهنی بزرگ کلاچ گیربکس برقی

صفحه آهنی بزرگ کلاچ یکی از قطعات اصلی مجموعه کلاچ هوزینگ دنده یک و دنده دو گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در کنار صفحات اصطکاکی (گرافیتی) داخل هوزینگ قرار می‌گیرد.

این صفحه وظیفه انتقال فشار ایجادشده توسط پیستون کلاچ به مجموعه صفحات را بر عهده دارد و باعث درگیری صحیح صفحات کلاچ و انتقال قدرت بین قطعات داخلی گیربکس برقی می‌شود.

این مدل با سایز 1.5 برای مجموعه‌های کلاچ هوزینگ دنده یک و دو استفاده می‌شود و سلامت آن تأثیر مستقیمی بر عملکرد نرم گیربکس، انتقال گشتاور و جلوگیری از لغزش کلاچ دارد.

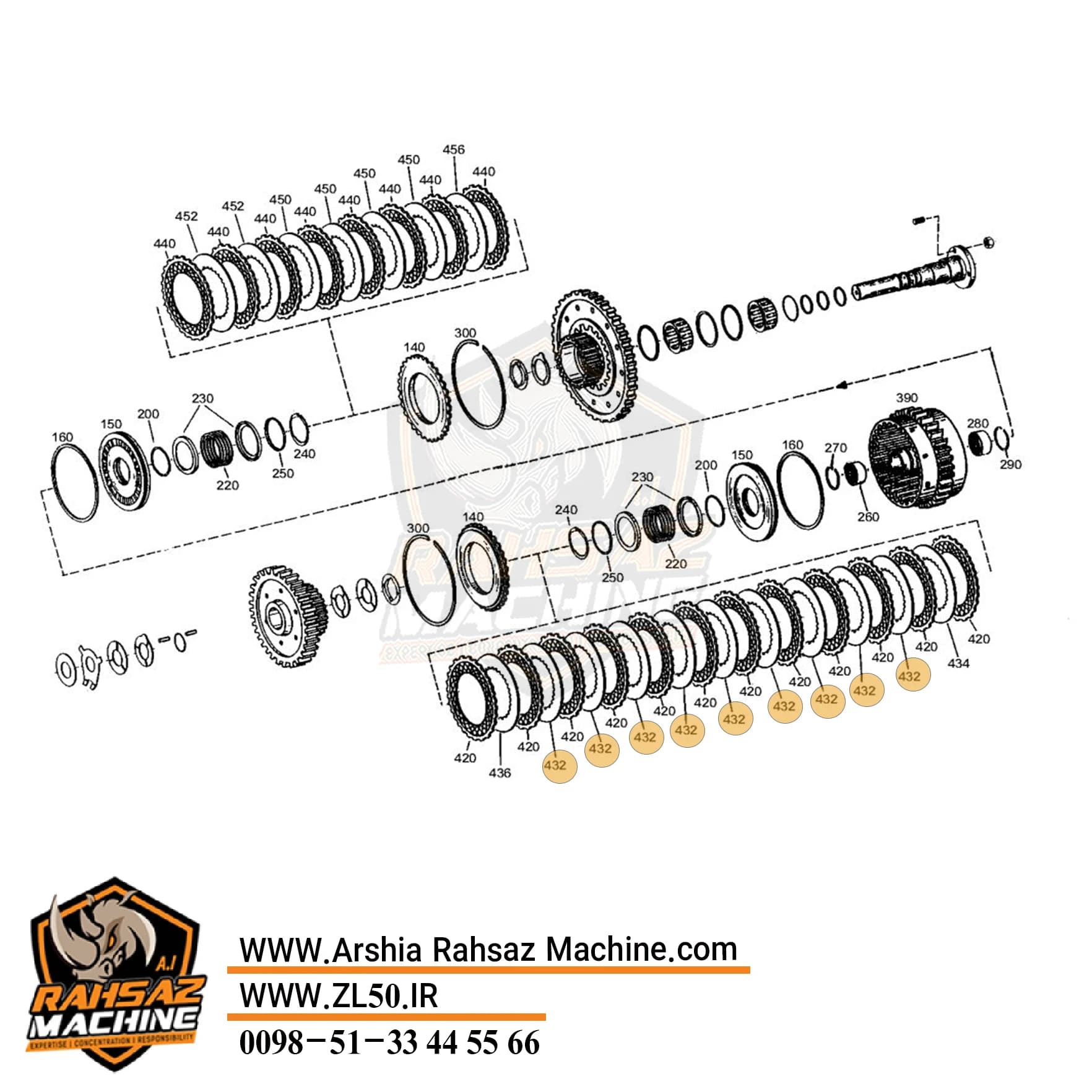

محل نصب صفحه آهنی بزرگ در گیربکس برقی

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه مجموعه هوزینگ اصلی وجود دارد:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک
• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک
• هوزینگ دنده سه و چهار: یک مجموعه مشترک

صفحه آهنی بزرگ کلاچ در مجموعه هوزینگ دنده یک و دنده دو مورد استفاده قرار می‌گیرد.

هوزینگ دنده سه و چهار از نظر ابعاد کوچک‌تر از هوزینگ‌های دنده یک و دنده دو است؛ بنابراین صفحات کلاچ این بخش نیز باید از نظر اندازه و ساختار با نمونه اصلی مطابقت داده شوند.

کاربرد صفحه آهنی بزرگ کلاچ

این قطعه وظایف زیر را بر عهده دارد:

• انتقال فشار پیستون به مجموعه صفحات کلاچ
• ایجاد درگیری صحیح بین صفحات آهنی و گرافیتی
• کمک به انتقال گشتاور در زمان فعال شدن کلاچ
• جلوگیری از لغزش مجموعه کلاچ
• کمک به عملکرد صحیح تعویض دنده در گیربکس برقی

مشخصات فنی

• نوع قطعه: صفحه آهنی بزرگ کلاچ
• سایز: 1.5
• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200
• محل نصب: هوزینگ دنده یک و دنده دو
• کاربرد: مجموعه کلاچ گیربکس برقی لودر

نکات مهم هنگام خرید

برای انتخاب صحیح صفحه آهنی بزرگ باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)
• محل نصب صفحه (هوزینگ دنده یک یا دنده دو)
• سایز و ضخامت صفحه
• تعداد صفحات موجود در مجموعه کلاچ
• تطابق کامل با صفحات گرافیتی و پیستون کلاچ

استفاده از صفحه با ضخامت یا سایز نامناسب می‌تواند باعث تغییر فاصله مجموعه کلاچ، کاهش فشار صفحات، لغزش کلاچ و آسیب به قطعات داخلی گیربکس برقی شود.

علائم خرابی صفحه آهنی کلاچ

فرسودگی یا آسیب صفحه آهنی می‌تواند باعث موارد زیر شود:

• کاهش انتقال قدرت گیربکس برقی
• لغزش کلاچ
• داغ شدن مجموعه کلاچ
• سایش صفحات گرافیتی
• اختلال در عملکرد دنده‌ها

مناسب برای

• گیربکس برقی ZF 4WG180
• گیربکس برقی ZF 4WG200
• هوزینگ دنده یک
• هوزینگ دنده دو
• ماشین‌آلات راهسازی
• لودرهای چینی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده و واردکننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات لودرهای چینی، لوازم یدکی لودرهای چینی، صفحه آهنی بزرگ کلاچ گیربکس برقی، صفحه آهنی هوزینگ دنده یک و دو، صفحات آهنی گیربکس برقی ZF، صفحات گرافیتی، اند پلیت، پیستون کلاچ گیربکس برقی، هوزینگ دنده یک، هوزینگ دنده دو، قطعات گیربکس برقی 4WG180، قطعات گیربکس برقی 4WG200، قطعات سیستم انتقال قدرت، قطعات توربین، اکسل مریتور، دیفرانسیل، کرانویل و پینیون، پلوس، کاریر، قطعات سر چرخ و سایر لوازم یدکی ماشین‌آلات راهسازی را تأمین و عرضه می‌کند.

در صورت در اختیار نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد، مشخصات فنی یا نمونه باز شده از دستگاه وجود دارد تا انتخاب قطعه با دقت بیشتری انجام شود.
