اهنی بزرگ گیربکس برقی ZF 4WG180 و 4WG200 (ضخامت 2 میلی‌متر)

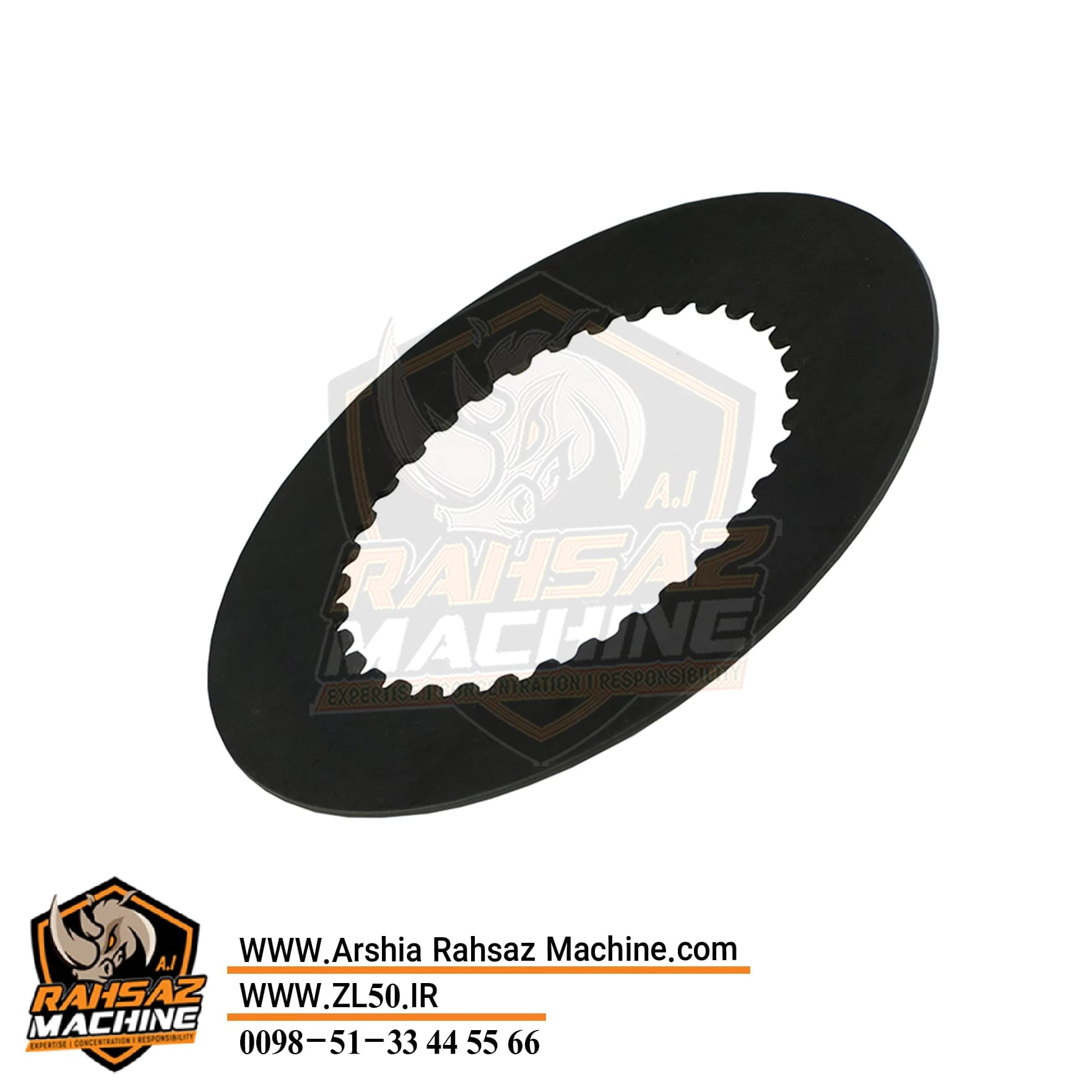

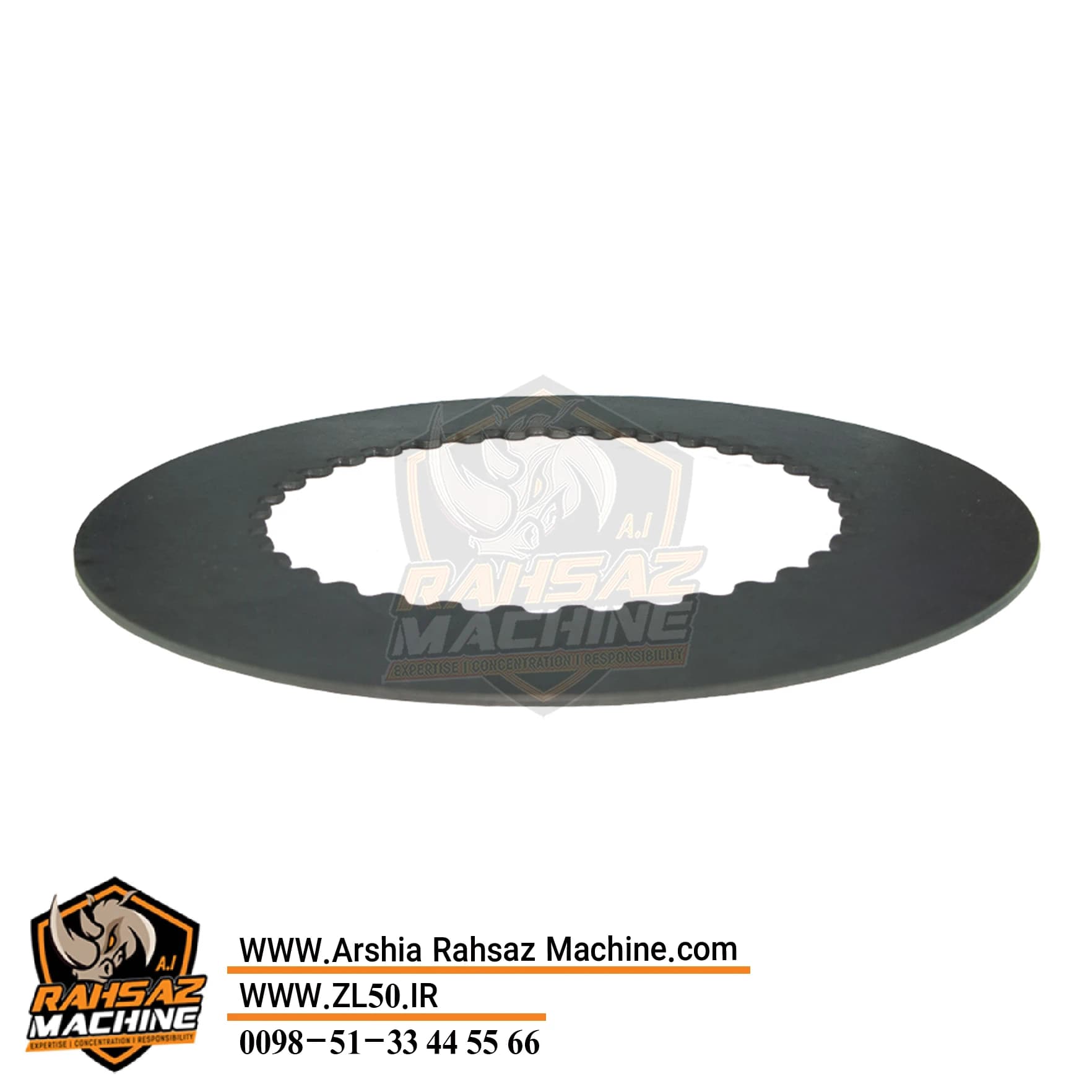

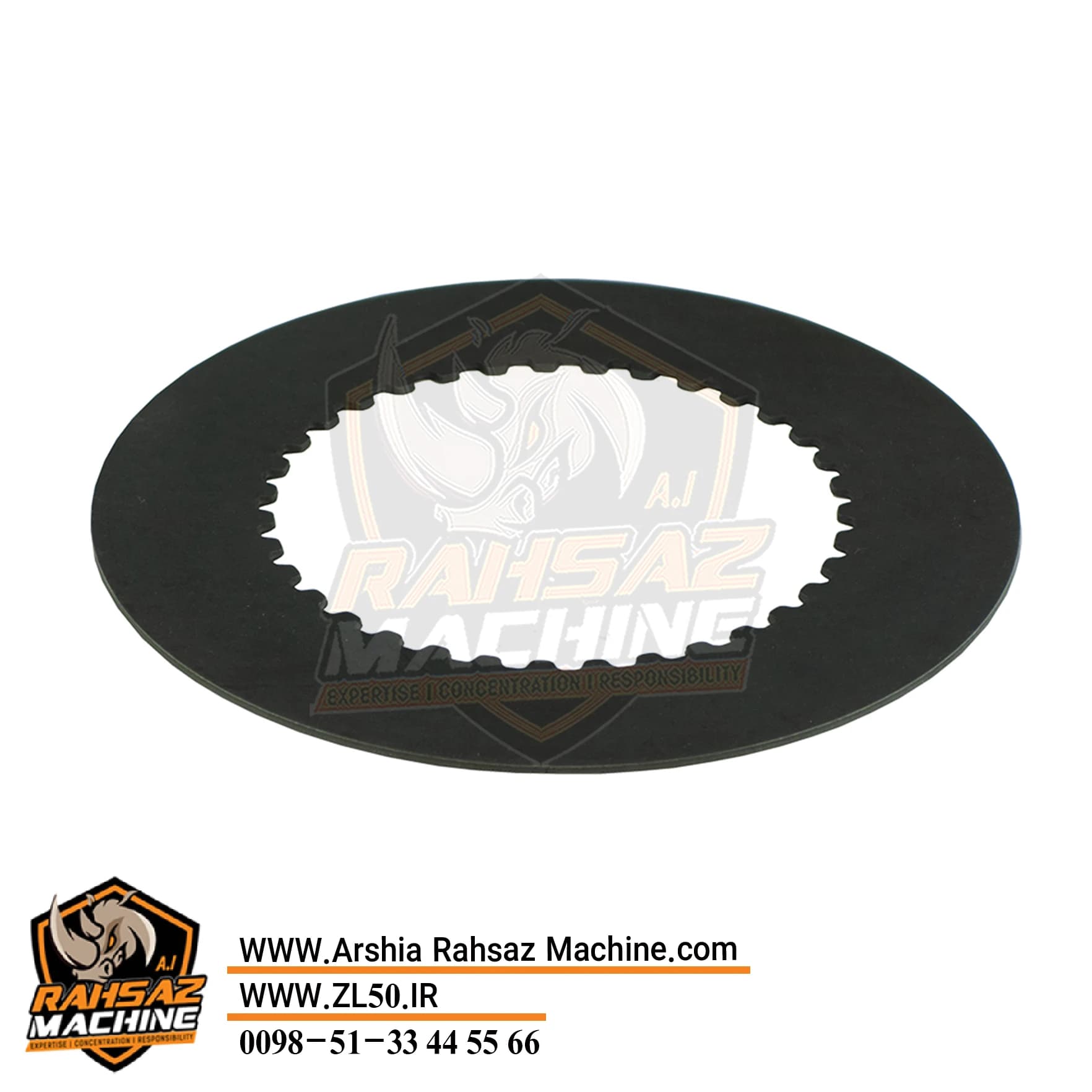

معرفی صفحه آهنی بزرگ کلاچ گیربکس برقی

صفحه آهنی بزرگ کلاچ یکی از قطعات اصلی مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که داخل هوزینگ دنده یک و دنده دو نصب می‌شود.

این صفحه در کنار صفحات اصطکاکی (گرافیتی) قرار گرفته و وظیفه انتقال فشار ایجادشده توسط پیستون کلاچ به مجموعه صفحات را بر عهده دارد. عملکرد صحیح این قطعه باعث درگیری مناسب کلاچ، انتقال صحیح گشتاور و عملکرد روان گیربکس برقی می‌شود.

این مدل از صفحه آهنی دارای ضخامت 2 میلی‌متر بوده و در مجموعه کلاچ هوزینگ‌های دنده یک و دنده دو مورد استفاده قرار می‌گیرد.

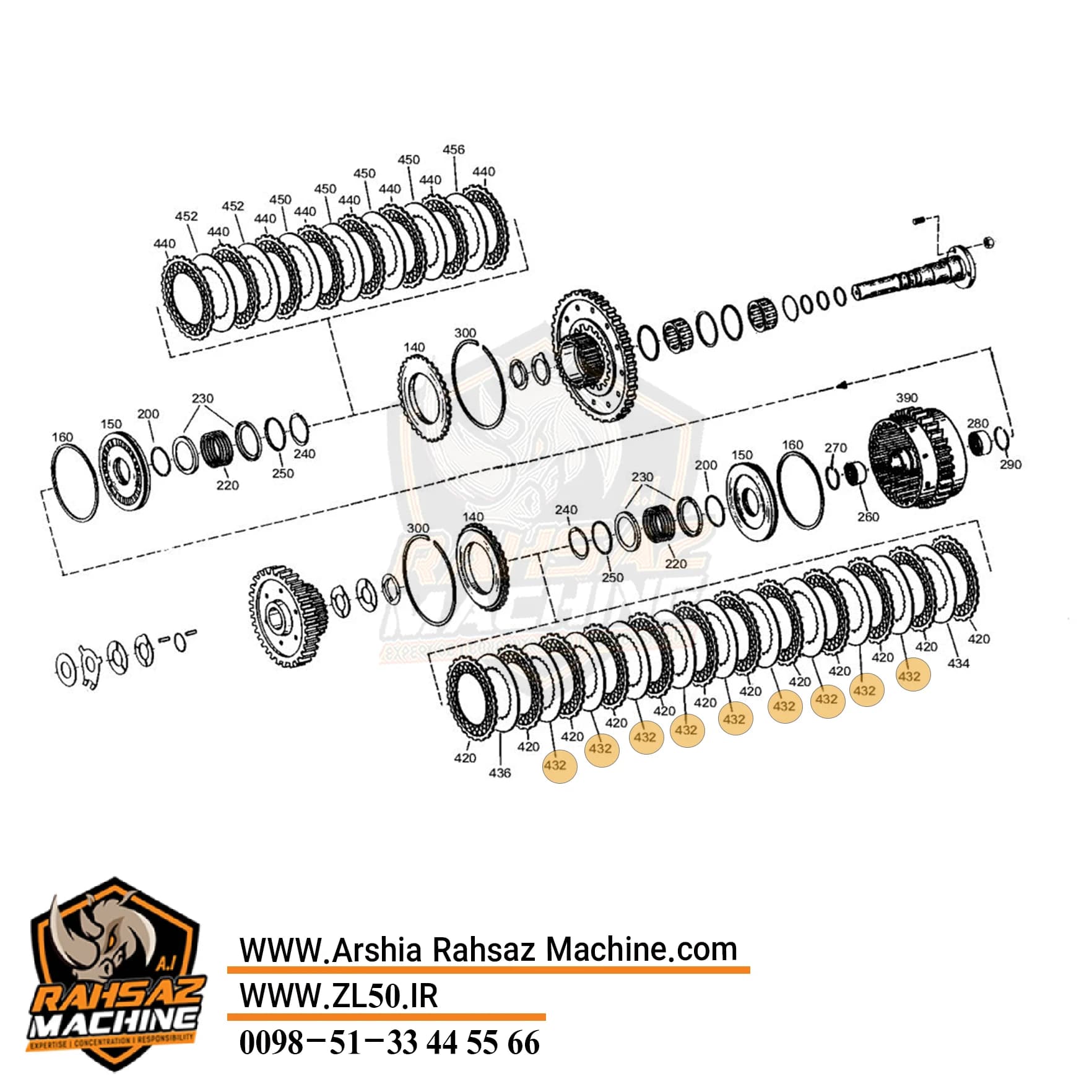

محل نصب صفحه آهنی بزرگ

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه مجموعه هوزینگ اصلی وجود دارد:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک

• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک

• هوزینگ دنده سه و چهار: یک مجموعه مشترک

صفحه آهنی بزرگ با ضخامت 2 میلی‌متر در مجموعه کلاچ هوزینگ دنده یک و دنده دو استفاده می‌شود.

همچنین هوزینگ دنده سه و چهار از نظر ابعاد کوچک‌تر از سایر هوزینگ‌ها است و صفحات مربوط به این بخش باید از نظر اندازه و ضخامت با نمونه اصلی تطبیق داده شوند.

کاربرد صفحه آهنی بزرگ کلاچ

این قطعه وظایف زیر را بر عهده دارد:

• انتقال فشار پیستون به صفحات کلاچ

• ایجاد درگیری صحیح بین صفحات آهنی و گرافیتی

• کمک به انتقال قدرت در زمان فعال شدن کلاچ

• جلوگیری از لغزش مجموعه کلاچ

• حفظ فاصله استاندارد بین قطعات داخلی کلاچ

مشخصات فنی

• نوع قطعه: صفحه آهنی بزرگ کلاچ

• ضخامت: 2 میلی‌متر

• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200

• محل نصب: هوزینگ دنده یک و دنده دو

• کاربرد: مجموعه کلاچ گیربکس برقی لودر

نکات مهم هنگام خرید

برای انتخاب صحیح صفحه آهنی بزرگ باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)

• محل نصب صفحه در مجموعه کلاچ

• ضخامت دقیق صفحه (2 میلی‌متر)

• تعداد صفحات موجود در پک کلاچ

• تطابق با صفحات گرافیتی و پیستون کلاچ

تفاوت ضخامت صفحات کلاچ می‌تواند باعث تغییر لقی داخلی، کاهش فشار کلاچ، لغزش صفحات و عملکرد نامناسب گیربکس برقی شود؛ بنابراین قبل از خرید باید ضخامت و ابعاد صفحه با نمونه اصلی مطابقت داده شود.

علائم خرابی یا فرسودگی صفحه آهنی

خرابی این قطعه می‌تواند باعث موارد زیر شود:

• کاهش انتقال قدرت گیربکس برقی

• لغزش کلاچ

• داغ شدن مجموعه کلاچ

• سایش صفحات گرافیتی

• اختلال در تعویض دنده

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• هوزینگ دنده یک

• هوزینگ دنده دو

• ماشین‌آلات راهسازی

• لودرهای چینی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده و واردکننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات لودرهای چینی، لوازم یدکی لودرهای چینی، صفحه آهنی بزرگ کلاچ گیربکس برقی، صفحه آهنی ضخامت 2 میلی‌متر گیربکس برقی ZF، صفحات آهنی کلاچ 4WG180، صفحات آهنی کلاچ 4WG200، صفحات گرافیتی، اند پلیت، پیستون کلاچ گیربکس برقی، هوزینگ دنده یک، هوزینگ دنده دو، قطعات گیربکس برقی ZF، قطعات سیستم انتقال قدرت، قطعات توربین، اکسل مریتور، دیفرانسیل، کرانویل و پینیون، پلوس، کاریر، قطعات سر چرخ و سایر لوازم یدکی ماشین‌آلات راهسازی را تأمین و عرضه می‌کند.

در صورت در اختیار نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد، مشخصات فنی یا نمونه باز شده از دستگاه وجود دارد تا انتخاب قطعه با دقت بیشتری انجام شود.
