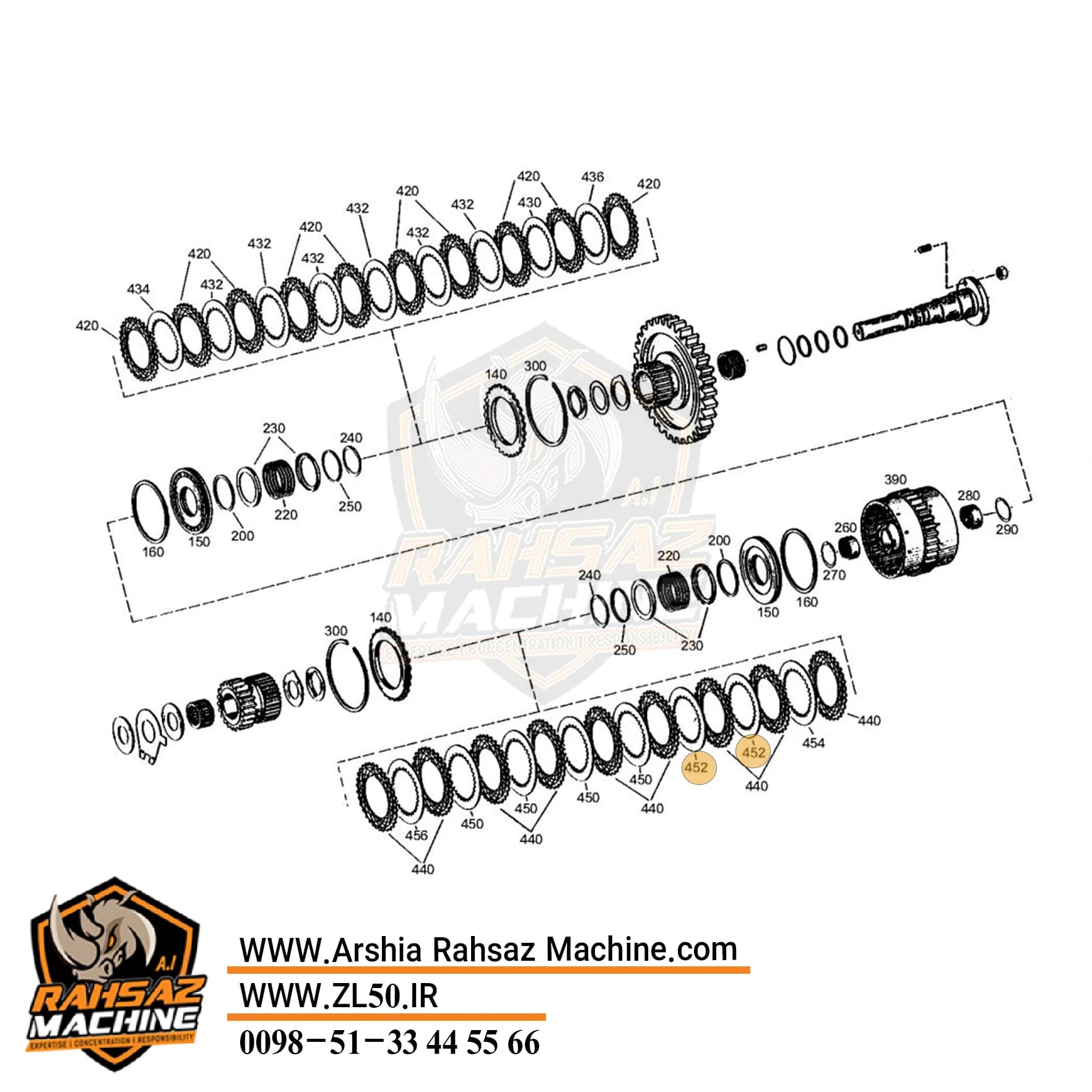

اهنی کوچک گیربکس برقی ZF 4WG180 و 4WG200 (ضخامت 1.5 میلی‌متر)

معرفی صفحه آهنی کوچک کلاچ گیربکس برقی

صفحه آهنی کوچک کلاچ یکی از قطعات مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در کنار صفحات اصطکاکی (گرافیتی) داخل هوزینگ دنده‌ها نصب می‌شود.

این صفحه در مجموعه صفحات کلاچ قرار گرفته و وظیفه انتقال فشار بین قطعات کلاچ، ایجاد درگیری صحیح صفحات و کمک به انتقال گشتاور در زمان عملکرد گیربکس برقی را بر عهده دارد.

این مدل از صفحه آهنی دارای ضخامت 1.5 میلی‌متر بوده و باید با سایر اجزای مجموعه کلاچ مانند صفحات گرافیتی، پیستون و اند پلیت تطابق کامل داشته باشد.

محل نصب صفحه آهنی کوچک

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه مجموعه هوزینگ اصلی وجود دارد:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک

• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک

• هوزینگ دنده سه و چهار: یک مجموعه مشترک

صفحه آهنی کوچک در مجموعه کلاچ هوزینگ‌های گیربکس برقی استفاده می‌شود و انتخاب آن باید بر اساس محل نصب، تعداد صفحات و ضخامت استاندارد مجموعه انجام شود.

هوزینگ دنده سه و چهار از نظر ابعاد کوچک‌تر از سایر هوزینگ‌ها است؛ بنابراین قطعات کلاچ این بخش نیز باید از نظر سایز و مشخصات با نمونه اصلی مطابقت داده شوند.

کاربرد صفحه آهنی کوچک کلاچ

این قطعه وظایف زیر را بر عهده دارد:

• قرارگیری بین صفحات گرافیتی مجموعه کلاچ

• انتقال صحیح فشار پیستون به صفحات کلاچ

• کمک به درگیری کامل مجموعه کلاچ

• جلوگیری از لغزش صفحات در زمان انتقال قدرت

• حفظ فاصله استاندارد بین قطعات داخلی کلاچ

مشخصات فنی

• نوع قطعه: صفحه آهنی کوچک کلاچ

• ضخامت: 1.5 میلی‌متر

• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200

• کاربرد: مجموعه کلاچ گیربکس برقی لودر

• محل نصب: داخل هوزینگ مجموعه کلاچ

نکات مهم هنگام خرید

برای انتخاب صحیح صفحه آهنی کوچک باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)

• ضخامت صفحه (1.5 میلی‌متر)

• تعداد صفحات موجود در مجموعه کلاچ

• تطابق با صفحات گرافیتی و اند پلیت

• اندازه و شکل صفحه نسبت به نمونه اصلی

استفاده از صفحه آهنی با ضخامت نامناسب می‌تواند باعث تغییر لقی مجموعه کلاچ، کاهش فشار صفحات، لغزش کلاچ و آسیب به قطعات داخلی گیربکس برقی شود.

علائم خرابی یا فرسودگی صفحه آهنی

خرابی یا ساییدگی صفحه آهنی کوچک می‌تواند باعث موارد زیر شود:

• کاهش انتقال قدرت گیربکس برقی

• لغزش مجموعه کلاچ

• افزایش دمای صفحات کلاچ

• سایش صفحات گرافیتی

• عملکرد نامناسب تعویض دنده

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• مجموعه کلاچ گیربکس برقی

• ماشین‌آلات راهسازی

• لودرهای چینی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده و واردکننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات لودرهای چینی، لوازم یدکی لودرهای چینی، صفحه آهنی کوچک کلاچ گیربکس برقی، صفحه آهنی ضخامت 1.5 میلی‌متر گیربکس برقی ZF، صفحات آهنی کلاچ 4WG180، صفحات آهنی کلاچ 4WG200، صفحات گرافیتی، اند پلیت، پیستون کلاچ گیربکس برقی، هوزینگ دنده یک، هوزینگ دنده دو، قطعات گیربکس برقی ZF، قطعات سیستم انتقال قدرت، قطعات توربین، اکسل مریتور، دیفرانسیل، کرانویل و پینیون، پلوس، کاریر، قطعات سر چرخ و سایر لوازم یدکی ماشین‌آلات راهسازی را تأمین و عرضه می‌کند.

در صورت در اختیار نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد، مشخصات فنی یا نمونه باز شده از دستگاه وجود دارد تا انتخاب قطعه با دقت بیشتری انجام شود.
