اهنی کوچک گیربکس برقی ZF 4WG180 و 4WG200 (ضخامت 2 میلی‌متر)

معرفی صفحه آهنی کوچک کلاچ گیربکس برقی

صفحه آهنی کوچک کلاچ یکی از قطعات اصلی مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در کنار صفحات اصطکاکی (گرافیتی) داخل مجموعه کلاچ نصب می‌شود.

این صفحه وظیفه انتقال فشار ایجادشده توسط پیستون به صفحات کلاچ را بر عهده دارد و باعث درگیری صحیح صفحات، انتقال گشتاور و عملکرد روان گیربکس برقی می‌شود.

این مدل از صفحه آهنی دارای ضخامت 2 میلی‌متر بوده و باید از نظر ابعاد و ضخامت با سایر صفحات مجموعه کلاچ مطابقت کامل داشته باشد.

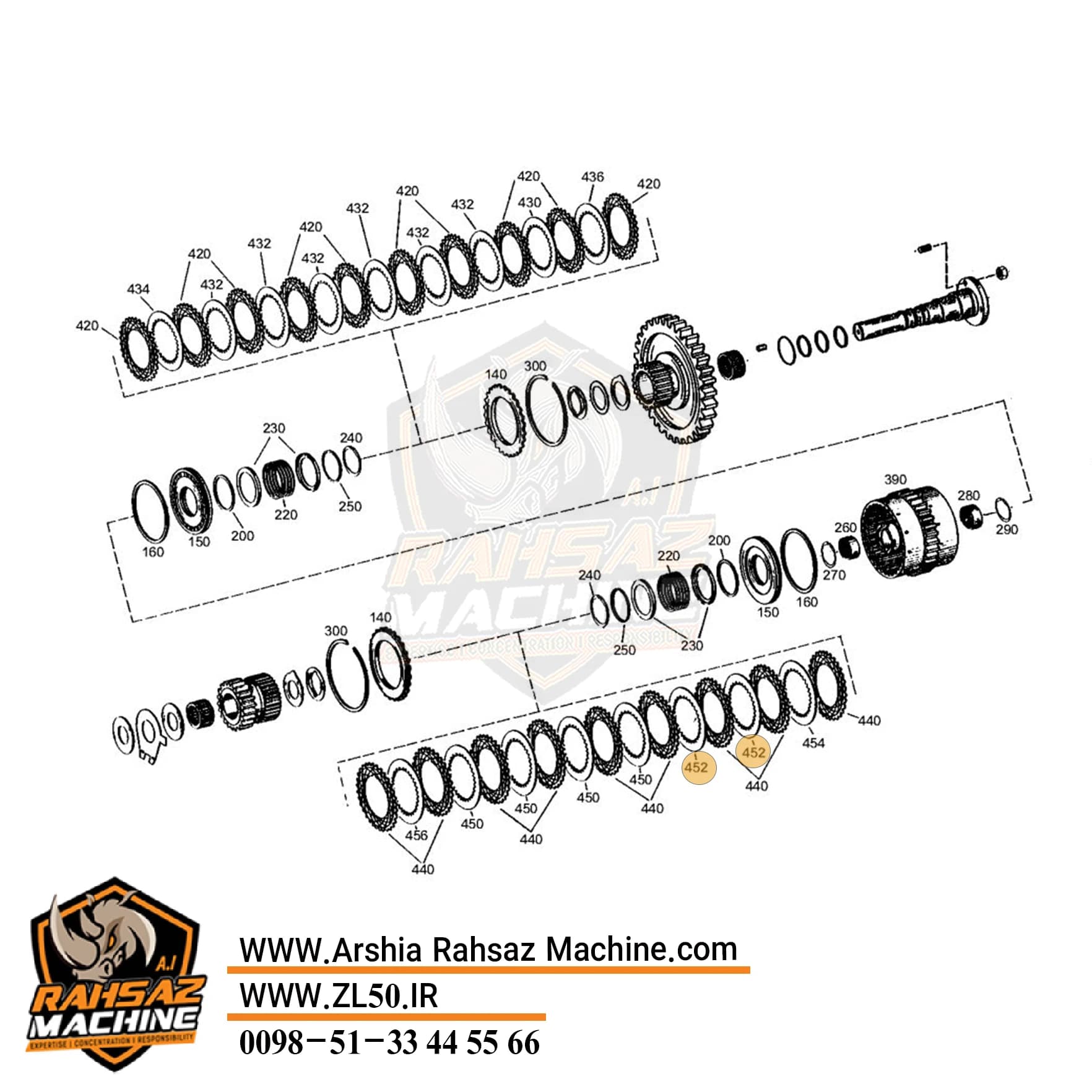

محل نصب صفحه آهنی کوچک

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه مجموعه هوزینگ اصلی وجود دارد:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک
• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک
• هوزینگ دنده سه و چهار: یک مجموعه مشترک

صفحه آهنی کوچک با ضخامت 2 میلی‌متر در مجموعه کلاچ این هوزینگ‌ها مورد استفاده قرار می‌گیرد.

هوزینگ دنده سه و چهار از نظر ابعاد کوچک‌تر از هوزینگ‌های دنده یک و دنده دو است؛ بنابراین صفحات این بخش نیز باید از نظر اندازه و ضخامت با نمونه اصلی تطبیق داده شوند.

کاربرد صفحه آهنی کوچک کلاچ

این قطعه وظایف زیر را بر عهده دارد:

• انتقال فشار بین صفحات کلاچ
• ایجاد درگیری صحیح صفحات آهنی و گرافیتی
• کمک به انتقال گشتاور در مجموعه کلاچ
• جلوگیری از لغزش صفحات
• حفظ فاصله استاندارد بین قطعات داخلی کلاچ

مشخصات فنی

• نوع قطعه: صفحه آهنی کوچک کلاچ
• ضخامت: 2 میلی‌متر
• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200
• کاربرد: مجموعه کلاچ گیربکس برقی
• محل نصب: هوزینگ‌های کلاچ گیربکس برقی

نکات مهم هنگام خرید

برای انتخاب صحیح این قطعه باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)
• ضخامت دقیق صفحه (2 میلی‌متر)
• ابعاد صفحه
• محل نصب در مجموعه کلاچ
• تطابق کامل با صفحات گرافیتی، پیستون و اند پلیت

استفاده از صفحه آهنی با ضخامت نامناسب می‌تواند باعث تغییر لقی مجموعه کلاچ، کاهش فشار صفحات، لغزش کلاچ و آسیب به قطعات داخلی گیربکس برقی شود.

علائم خرابی یا فرسودگی صفحه آهنی

خرابی یا ساییدگی این قطعه می‌تواند باعث موارد زیر شود:

• لغزش مجموعه کلاچ
• کاهش انتقال قدرت گیربکس برقی
• افزایش دمای صفحات کلاچ
• سایش صفحات گرافیتی
• اختلال در عملکرد تعویض دنده

مناسب برای

• گیربکس برقی ZF 4WG180
• گیربکس برقی ZF 4WG200
• مجموعه کلاچ گیربکس برقی
• ماشین‌آلات راهسازی
• لودرهای چینی
