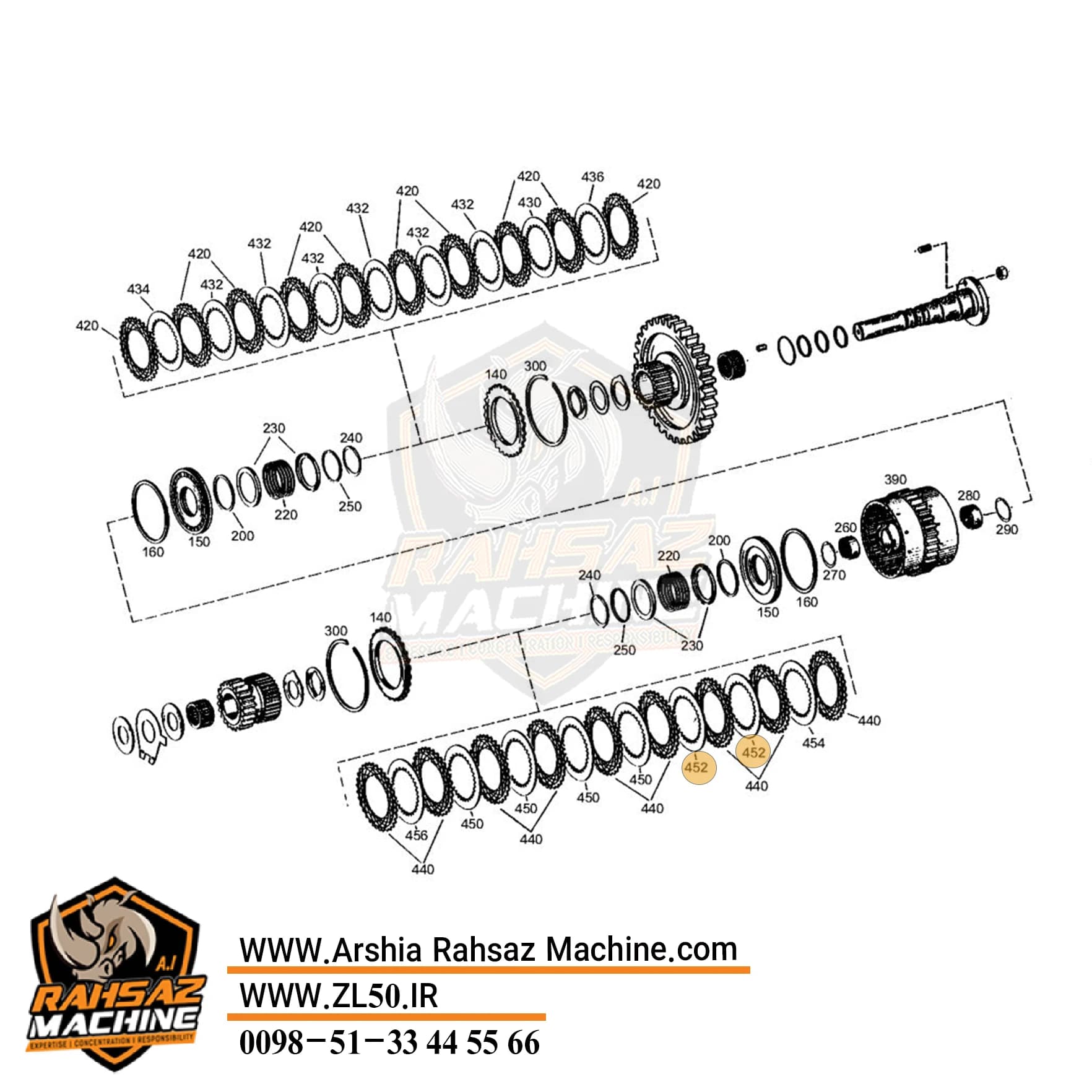

اهنی کوچک گیربکس برقی ZF 4WG180 و 4WG200 (ضخامت 2.5 میلی‌متر)

معرفی صفحه آهنی کوچک کلاچ گیربکس برقی

صفحه آهنی کوچک کلاچ یکی از قطعات اصلی مجموعه کلاچ گیربکس‌های برقی ZF 4WG180 و 4WG200 است که در کنار صفحات اصطکاکی (گرافیتی) داخل مجموعه کلاچ نصب می‌شود.

این صفحه وظیفه انتقال فشار ایجادشده توسط پیستون کلاچ به صفحات اصطکاکی را بر عهده دارد و باعث درگیری صحیح مجموعه کلاچ، انتقال گشتاور و عملکرد روان گیربکس برقی می‌شود.

این مدل دارای ضخامت 2.5 میلی‌متر بوده و در برخی مجموعه‌های کلاچ برای تنظیم دقیق فاصله صفحات و ایجاد فشار استاندارد مورد استفاده قرار می‌گیرد.

محل نصب صفحه آهنی کوچک

در گیربکس‌های برقی ZF 4WG180 و 4WG200 سه مجموعه هوزینگ اصلی وجود دارد:

• هوزینگ دنده یک و جهت جلو: یک مجموعه مشترک

• هوزینگ دنده دو و جهت عقب: یک مجموعه مشترک

• هوزینگ دنده سه و چهار: یک مجموعه مشترک

صفحه آهنی کوچک با ضخامت 2.5 میلی‌متر در مجموعه کلاچ این هوزینگ‌ها استفاده می‌شود و انتخاب آن باید بر اساس ضخامت استاندارد مجموعه کلاچ انجام شود.

هوزینگ دنده سه و چهار از نظر ابعاد کوچک‌تر از هوزینگ‌های دنده یک و دنده دو است؛ بنابراین صفحات این بخش نیز باید از نظر ابعاد و ضخامت با نمونه اصلی مطابقت داشته باشند.

کاربرد صفحه آهنی کوچک کلاچ

این قطعه وظایف زیر را بر عهده دارد:

• انتقال فشار بین صفحات کلاچ

• ایجاد درگیری صحیح صفحات آهنی و گرافیتی

• انتقال گشتاور در مجموعه کلاچ

• جلوگیری از لغزش صفحات

• تنظیم فاصله استاندارد قطعات داخلی کلاچ

مشخصات فنی

• نوع قطعه: صفحه آهنی کوچک کلاچ

• ضخامت: 2.5 میلی‌متر

• مناسب برای: گیربکس برقی ZF 4WG180 و 4WG200

• کاربرد: مجموعه کلاچ گیربکس برقی

• محل نصب: هوزینگ‌های کلاچ گیربکس برقی

نکات مهم هنگام خرید

برای انتخاب صحیح این قطعه باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی (4WG180 یا 4WG200)

• ضخامت دقیق صفحه (2.5 میلی‌متر)

• ابعاد صفحه

• محل نصب در مجموعه کلاچ

• تطابق کامل با صفحات گرافیتی، پیستون و اند پلیت

استفاده از صفحه آهنی با ضخامت نامناسب می‌تواند باعث تغییر لقی مجموعه کلاچ، کاهش فشار صفحات، لغزش کلاچ و آسیب به قطعات داخلی گیربکس برقی شود.

علائم خرابی یا فرسودگی صفحه آهنی

خرابی یا ساییدگی این قطعه می‌تواند باعث موارد زیر شود:

• کاهش انتقال قدرت گیربکس برقی

• لغزش مجموعه کلاچ

• افزایش دمای صفحات کلاچ

• سایش صفحات گرافیتی

• اختلال در عملکرد تعویض دنده

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• مجموعه کلاچ گیربکس برقی

• ماشین‌آلات راهسازی

• لودرهای چینی
