رینگ شافت K1، K2 و K3/K4 گیربکس برقی

معرفی رینگ شافت گیربکس برقی

رینگ شافت گیربکس برقی لودر یکی از قطعات آب‌بندی مجموعه شافت‌های داخلی گیربکس است که روی شافت‌های K1، K2 و K3/K4 نصب می‌شود.

این قطعه در دسته رینگ‌های قفلی قرار دارد و وظیفه اصلی آن جلوگیری از فرار روغن و آب‌بندی مسیرهای روغن در مدار هیدرولیک کلاچ‌های گیربکس برقی است.

رینگ شافت با ایجاد آب‌بندی مناسب باعث حفظ فشار روغن در مجموعه کلاچ‌ها شده و عملکرد صحیح درگیری کلاچ و انتقال قدرت را تضمین می‌کند.

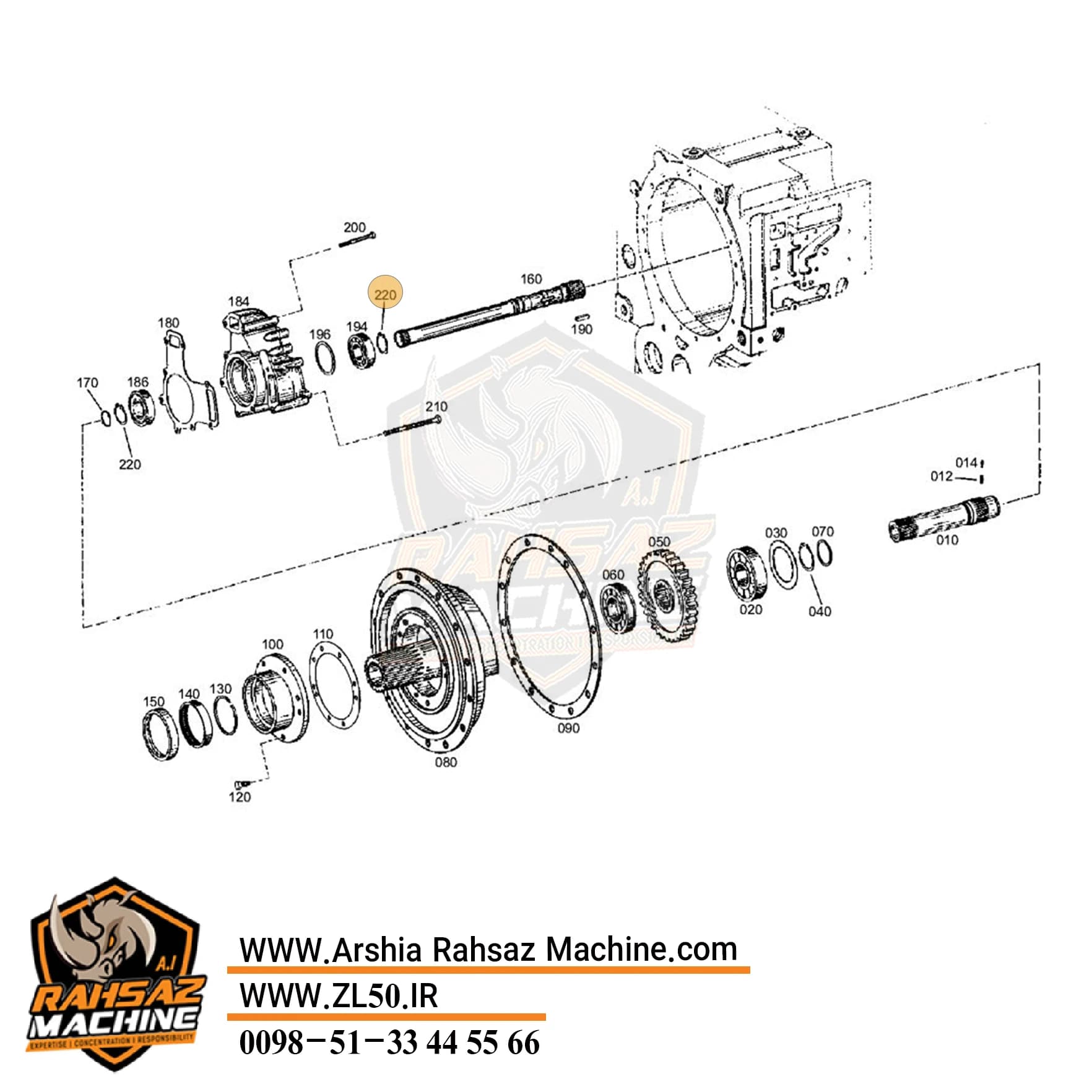

محل نصب رینگ شافت

در گیربکس‌های برقی ZF 4WG180 و ZF 4WG200 سه مجموعه شافت وجود دارد:

• شافت K1: مربوط به دنده یک و جهت جلو

• شافت K2: مربوط به دنده دو و جهت عقب

• شافت K3/K4: یک شافت مشترک برای دنده سه و چهار

رینگ‌های شافت در محل‌های مربوط به این سه شافت نصب می‌شوند و وظیفه آب‌بندی مدار روغن داخلی را بر عهده دارند.

کاربرد رینگ شافت

این قطعه وظایف زیر را انجام می‌دهد:

• جلوگیری از فرار روغن در مسیر شافت‌های گیربکس برقی

• آب‌بندی مدارهای روغن مجموعه کلاچ

• کمک به حفظ فشار هیدرولیک گیربکس

• جلوگیری از نشتی داخلی روغن بین مسیرهای کلاچ

• کمک به عملکرد صحیح تعویض دنده و درگیری کلاچ‌ها

مشخصات فنی

• نوع قطعه: رینگ قفلی شافت

• مناسب برای: گیربکس‌های برقی ZF 4WG180 و ZF 4WG200

• محل نصب: شافت‌های K1، K2 و K3/K4

• وظیفه اصلی: آب‌بندی و جلوگیری از فرار روغن

نکات مهم هنگام خرید

برای انتخاب صحیح این قطعه باید به موارد زیر توجه شود:

• مدل دقیق گیربکس برقی

• نوع شافت محل نصب (K1، K2 یا K3/K4)

• ابعاد و ضخامت رینگ

• سلامت سطح آب‌بندی

• تطابق کامل با نمونه باز شده گیربکس

خرابی، ساییدگی یا تغییر شکل رینگ شافت می‌تواند باعث فرار روغن، افت فشار مدار هیدرولیک، درگیری نامناسب کلاچ‌ها و عملکرد ضعیف گیربکس برقی شود.

مناسب برای

• گیربکس برقی ZF 4WG180

• گیربکس برقی ZF 4WG200

• شافت K1 دنده یک و جهت جلو

• شافت K2 دنده دو و جهت عقب

• شافت K3/K4 دنده سه و چهار

• ماشین‌آلات راهسازی

• لودرهای چینی

راهساز ماشین (عرشیا ایرانیان)

راهساز ماشین (عرشیا ایرانیان) تأمین‌کننده و واردکننده تخصصی قطعات یدکی ماشین‌آلات راهسازی، معدنی و لودرهای چینی است. این مجموعه انواع قطعات لودرهای چینی، لوازم یدکی لودرهای چینی، رینگ شافت گیربکس برقی، رینگ قفلی شافت K1، رینگ قفلی شافت K2، رینگ قفلی شافت K3/K4، رینگ توربین، رینگ پمپ حرکت، قطعات گیربکس برقی ZF، قطعات گیربکس برقی 4WG180، قطعات گیربکس برقی 4WG200، قطعات کلاچ گیربکس، هوزینگ دنده یک و دو، هوزینگ دنده سه و چهار، صفحات آهنی، صفحات گرافیتی، پیستون گیربکس، سلونوئید، شیر کنترل، ECU گیربکس، قطعات سیستم انتقال قدرت، قطعات توربین، پمپ حرکت، اکسل مریتور، دیفرانسیل، کرانویل و پینیون، پلوس، کاریر، قطعات سر چرخ و سایر لوازم یدکی ماشین‌آلات راهسازی را تأمین و عرضه می‌کند.

در صورت نداشتن شماره فنی قطعه، امکان شناسایی و تأمین قطعه بر اساس تصاویر، ابعاد، مشخصات فنی یا نمونه باز شده از دستگاه وجود دارد تا انتخاب قطعه با دقت بیشتری انجام شود.
